| Tip produs | Comutator de rețea neadministrat |
| Marcă | D-Link |
| Model | DMS106XT |
| Categorie | Comutator |
| Porturi Ethernet | 5 porturi 2.5GBase-T (Porturile 1-5) + 1 port 10GBase-T (Port 6) |
| Viteze suportate | 100 Mbit/s, 1 Gbps, 2,5 Gbps, 5 Gbps, 10 Gbps |
| Tip cablu | Categoria 5 (Cat 5) sau superioară până la 100 de metri |
| Alimentare | Adaptor de alimentare extern (curent continu) |
| Dimensiuni aproximative | 148 x 100 x 30 mm |
| Greutate aproximativă | 500 g |
| Funcții principale | Mod standard, Mod TURBO (latență scăzută, difuzare multiplă, QoS pe port), LED de legătură/activitate |
| Întreținere și curățare | Curățați cu o cârpă moale și uscată. Nu utilizați solvenți. |
| Siguranță | Utilizați un adaptor de alimentare omologat. Nu expuneți la umiditate. Opriți în timpul curățării. |
| Piese de schimb și reparabilitate | Nicio piesă reparabilă de utilizator. Contactați suportul D-Link. |
| Informații generale | Garanție limitată (consultați manualul). Suport tehnic: www.dlink.com/support |
Întrebări frecvente - DMS106XT D-LINK
Întrebările utilizatorilor despre DMS106XT D-LINK
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Comutator în format PDF gratuit! Găsiți manualul dvs. DMS106XT - D-LINK și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. DMS106XT mărcii D-LINK.

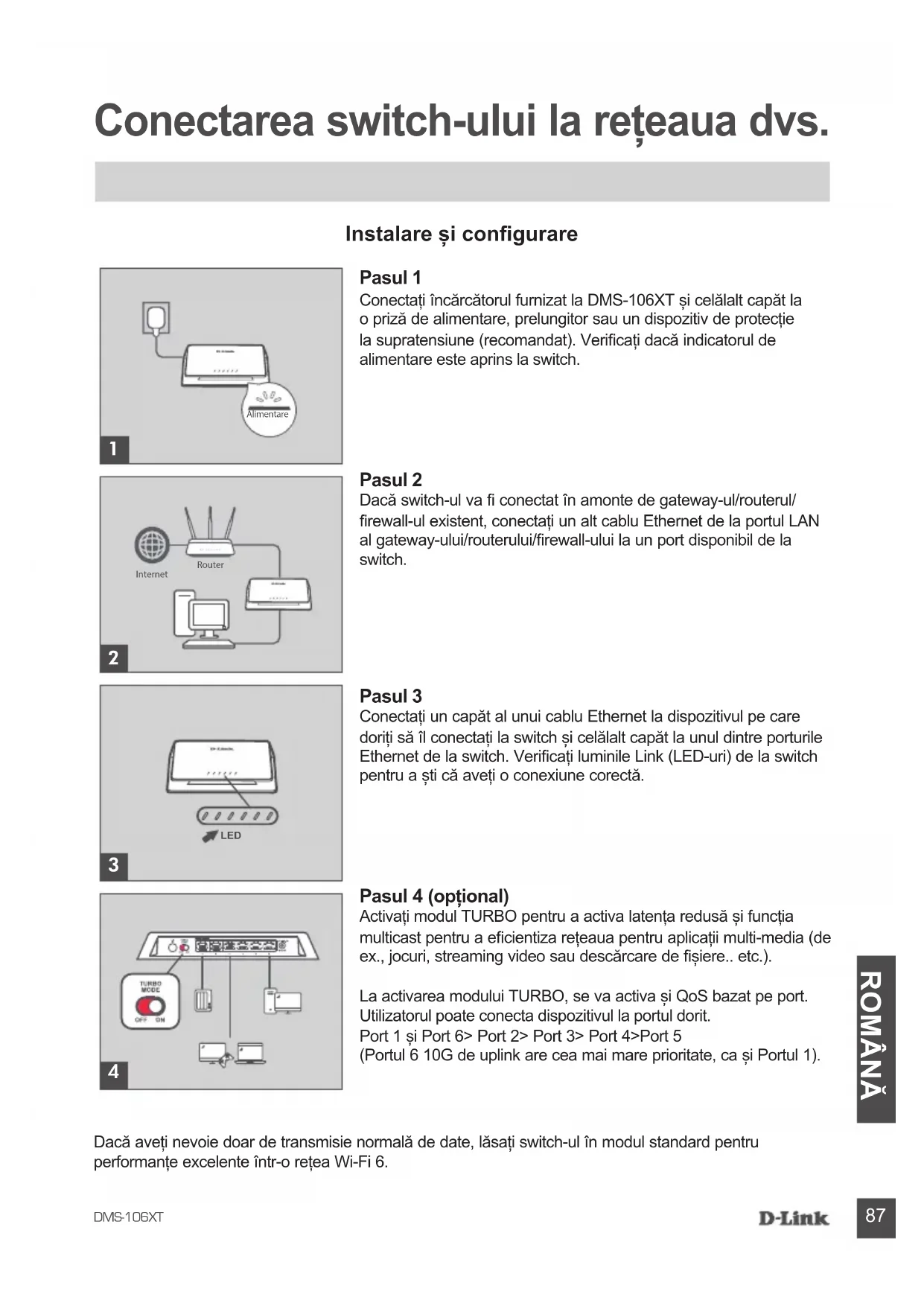

MANUAL DE UTILIZARE DMS106XT D-LINK
Conectarea switch-ului la reteaua dvs.
Instalare 山 configurare
Pasul 1
Conectaţi incarcătorul furnizat la DMS-106XT și celalalt capăt la o priză de alimentare, prelungitor sau un dispositiv de proteție la supratensiune (recomandat). Verificatați dacă indicatorul de alimentare este aprins la switch.

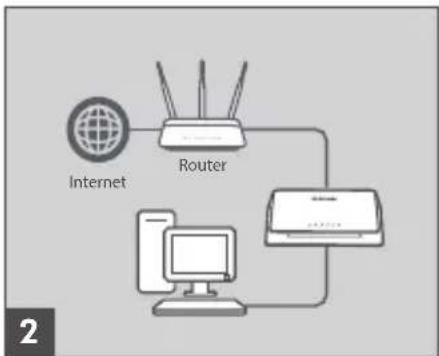

Pasul 2
Daca switch-ul va fi conectat in amonte de gateway-ul/roduterul/ firewall-ul existent, conectaţi un alt cablu Ethernet de la portul LAN al gateway-ului/roduterului/firewall-ului la un port disponibil de la switch.
Pasul 3
Conectati un capăt al unui cablu Ethernet la dispositivul pe care doriti să il conectati la switchși celalalt capăt la unul dintré porturile Ethernet de la switch. Verificati luminile Link (LED-uri) de la switch pentru aști că aveți o conexiune corectă.

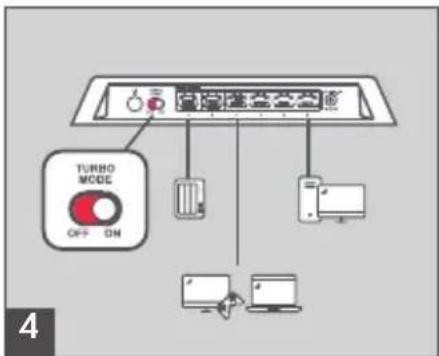

Pasul 4 (optional)
Activati modul TURBO pentru a activa latente redusăși functiția multicast pentru a eficientiza reteaua pentru aplicatiuri multi-media (de ex., jocuri, streaming video sau descârcare de fișiere... etc.).
La activa modului TURBO, se va activa si QoS bazat pe port. Utilizatorul poate conecta dispositivul la portul dorit.
Port 1 si Port 6> Port 2> Port 3> Port 4>Port 5 (Portul 6 10G de uplink are cea mai mare prioritate, ca si Portul 1).
Daca avei nevoie doar de transmisie normala de date, lasati switch-ul in modul standard pentru performante excellente intr-o retea Wi-Fi 6.
Cabluri Şi viteze
Tabelul urmátor descrie caburile de retea pe care le puteti utilizes pentru conexiunile switch-uluiși viteza pe care aceste caburi o pot suporta, până la 100 de metri (328 picioare).
| Viteză Tip cablu | |
| 100 Mbps Categoria 5 (Cat 5) sau mai mare | |
| 1 Gbps, 2.5 Gbps sau 5 Gbps Categori | ria 5e (Cat 5e) sau mai mare |
| 1 Gbps, 2.5 Gbps sau 5 Gbps Categori | ria 6A (Cat 6A) sau mai mare |

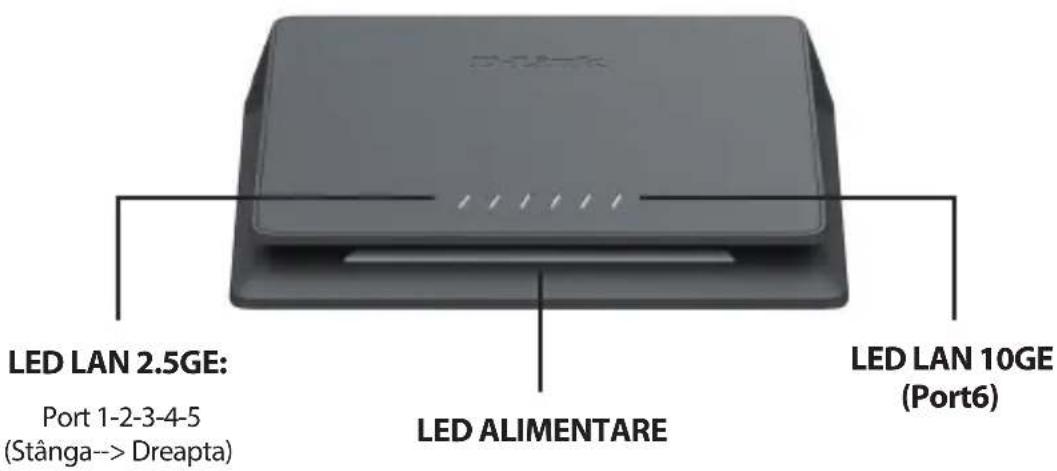

Viteză conexiune Port LED
Indicatorii LED afisează starea switch-uluiși starea retelei. Indicatoarele LED ale switch-ului includ Alimentareși Link/Activitate descrie mai jos.
| Locație Indicator LED Culoa re Stare Descriere | ||||
| LEDîn panoul frontal | Alimentare Alb | Intermitent Proces de initțializare | ||
| Constant Gata | de'utilizare | |||
| Mod Turbo Multicolor | Clipește lent | Proces de initțializare: LED-ul de alimentare se va schimba în multicolor atunci cănd este activat modul turbo. | ||
| Pornire/Turbo Oprit Stins Dispositiv ul este oprit sau LED-ul stins | ||||
| LED per port 2.5G BASE-T (Port 1-5 de la stânga la dreapta) | Legătură/Activitate/Viteză | Albastru | Constant Conexiune 2.5GE | |
| Intermitent Transmitere date/Activitate | ||||
| Alb | Constant Conexiune de 1GE sau mai mică | |||
| Intermitent Transmitere date/Activitate | ||||
| Oprit Stins Fără link sau LED stins | ||||
| LED per port 10G BASE-T | Legătură/Activitate/Viteză | Albastru deschis | Constant Conexiune 10GE | |
| Intermitent Transmitere date/Activitate | ||||
| Albastru | Constant Conexiune 5G/2.5GE | |||
| Intermitent Transmitere date/Activitate | ||||
| Alb | Constant Conexiune de 1GE sau mai mică | |||
| Intermitent Transmitere date/Activitate | ||||
| Oprit Stins Fără link sau LED stins | ||||

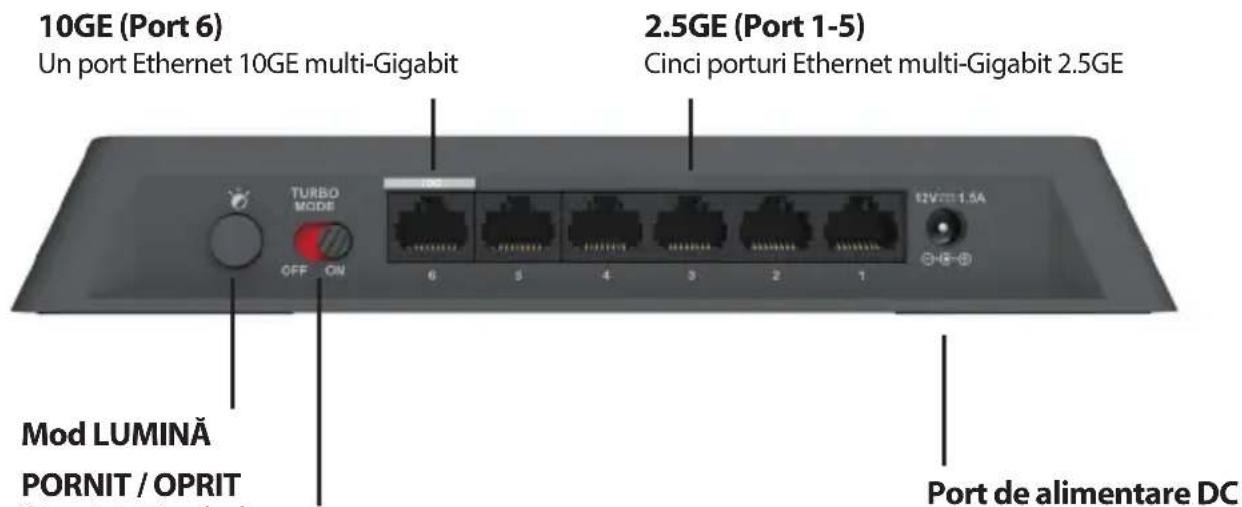

Descrierea panoului posterior
Opreşte LED-unile de alimentare.si port
Mod standard: (=Modul TURBO oprit)
Activati pentru functionarea normală cu activitatei de mare viteza - de ex. transmiterea datelor in reteaua Wi-Fi 6.
Mod TURBO:
Activati pentru performante mai rapide si setari QoS bazate pe port pentru servicii multi-media
Mufă de alimentare DC:
Alimentarea este furnizata printr-un incarcator de curent alternativ extern. Verificati seciunea de specificati tehnice pentru informati despree tensiunea de intrare la alimentarea de curent alternativ.
Mod TURBO:
Acest buton este pentru a activa functii avansate, inclusiv modul cu latență redusă, functia multicast si QoS bazat pe port pentru servicii multi-media.
LED PORNIT/OPRIT:
Acesta este pentru a opri LED-urile de alimentare 山 stare LAN.
Porturi LAN:
Porturile de la 1 pana la 5 accepta 2.5G Ethernet multi-gigabit. Portul 6 accepta Ethernet 10G multi-gigabit.
