Produkttyp	Unmanaged Netzwerk-Switch
Marke	D-Link
Modell	DMS106XT
Kategorie	Switch
Ethernet-Ports	5 Ports 2.5GBase-T (Ports 1 bis 5) + 1 Port 10GBase-T (Port 6)
Unterstützte Geschwindigkeiten	100 Mbit/s, 1 Gbit/s, 2,5 Gbit/s, 5 Gbit/s, 10 Gbit/s
Kabeltyp	Kategorie 5 (Cat 5) oder höher bis zu 100 Meter
Stromversorgung	Externes Netzteil (Gleichstrom)
Ungefähre Abmessungen	148 x 100 x 30 mm
Ungefähres Gewicht	500 g
Hauptfunktionen	Standardmodus, TURBO-Modus (geringe Latenz, Multicast, portbasiertes QoS), Link/Activity-LED
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Verwenden Sie ein zugelassenes Netzteil. Nicht Feuchtigkeit aussetzen. Bei der Reinigung ausschalten.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an den D-Link-Support.
Allgemeine Informationen	Eingeschränkte Garantie (siehe Anleitung). Technischer Support: www.dlink.com/support

Häufig gestellte Fragen - DMS106XT D-LINK

Wie schließe ich den D-Link DMS106XT Switch an?

Schließen Sie das mitgelieferte Netzteil an den Switch und an eine Steckdose an. Verbinden Sie ein Ethernet-Kabel vom Router mit Port 6 (10G) oder einem anderen Port, und schließen Sie dann Ihre Geräte an die Ports 1 bis 5 an. Überprüfen Sie die Link-LEDs, um die Verbindung zu bestätigen.

Was ist der TURBO-Modus und wie aktiviere ich ihn?

Der TURBO-Modus aktiviert geringe Latenz, Multicast und portbasiertes QoS, um die Multimedia-Leistung zu verbessern. Drücken Sie die TURBO-Taste auf der Rückseite des Switches, um ihn zu aktivieren. Die Modus-LED blinkt mehrfarbig.

Wie ist die Portpriorität im TURBO-Modus?

Im TURBO-Modus weist das portbasierte QoS eine Priorität zu: Port 1 > Port 6 > Port 2 > Port 3 > Port 4 > Port 5. Die Ports 1 und 6 haben die höchste Priorität.

Was bedeuten die LED-Anzeigen auf der Vorderseite?

Die weiße Strom-LED: dauerhaft = bereit, blinkend = Initialisierung. Die mehrfarbige TURBO-Modus-LED blinkt langsam bei Aktivierung. Die Port-LEDs: blau dauerhaft = 2,5GE, weiß dauerhaft = 1GE oder weniger, blinken = Aktivität.

Welche maximale Geschwindigkeit wird von jedem Port unterstützt?

Die Ports 1 bis 5 unterstützen bis zu 2,5 Gbit/s. Port 6 unterstützt bis zu 10 Gbit/s. Niedrigere Geschwindigkeiten werden automatisch ausgehandelt.

Welches Ethernet-Kabel für eine 10-Gbit/s-Verbindung verwenden?

Verwenden Sie für eine 10-Gbit/s-Verbindung ein Kabel der Kategorie Cat6A oder höher, bis zu 100 Meter.

Kann ich die LED-Anzeigen des Switches ausschalten?

Ja, ein LED Ein/Aus-Knopf auf der Rückseite ermöglicht das Ausschalten der Strom- und Port-LEDs zur Reduzierung der Lichtverschmutzung.

Ist der Switch mit Wi-Fi 6 Routern kompatibel?

Ja, im Standardmodus bietet er hervorragende Leistung für Wi-Fi 6 (802.11ax) Netzwerke, indem er Multi-Gigabit-Durchsatz ermöglicht.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Dieser Switch ist unmanaged und erfordert keine Konfiguration. Es gibt keine Rücksetzfunktion. Schalten Sie bei Problemen die Stromversorgung aus und wieder ein.

Wo finde ich technischen Support für den DMS106XT?

Besuchen Sie www.dlink.com/support für Treiber, Handbücher und FAQ. Für die Garantie besuchen Sie www.dlink.com/warranty.

BEDIENUNGSANLEITUNG DMS106XT D-LINK

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

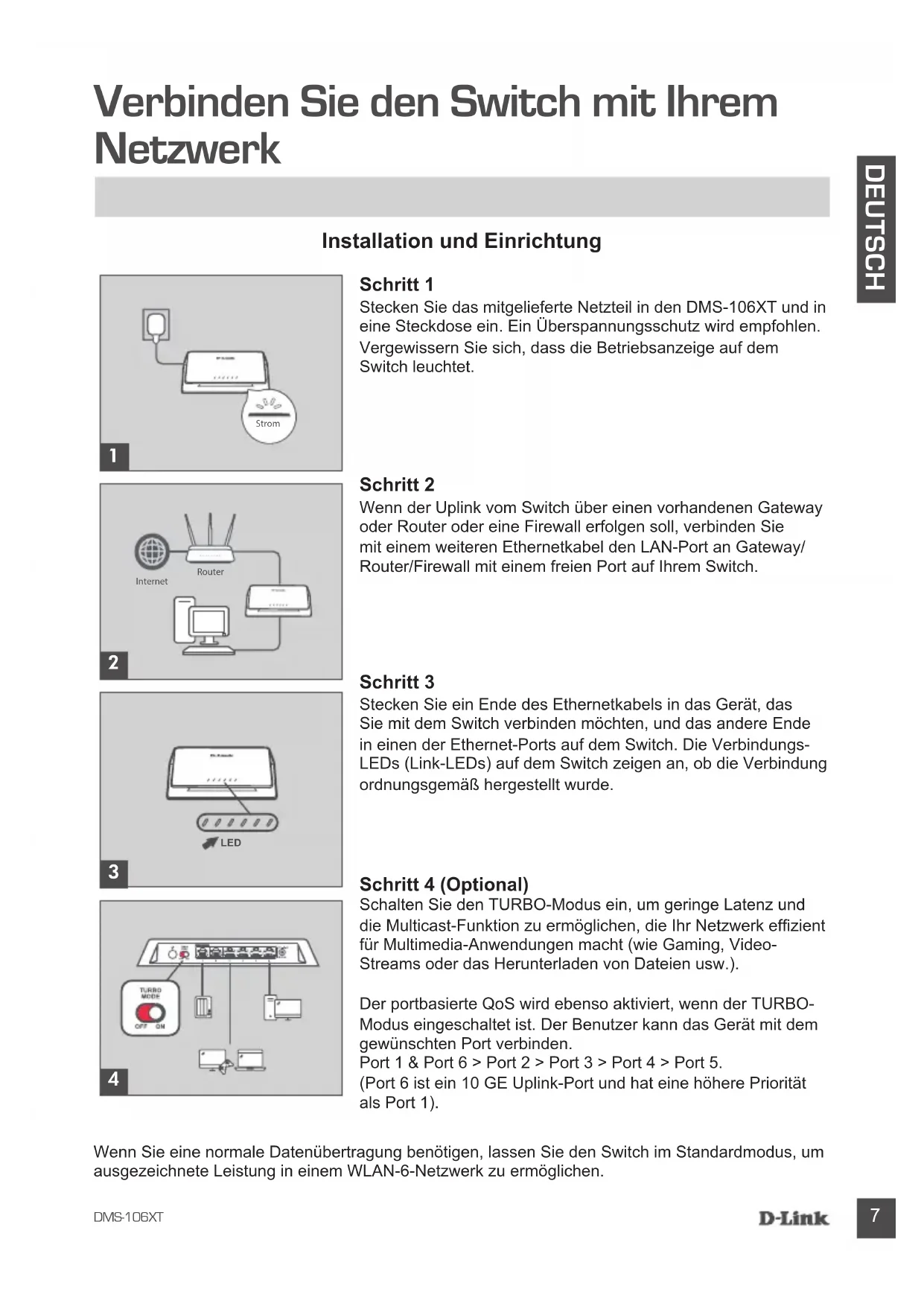

Verbinden Sie den Switch mit Ihrem Netzwerk

Installation und Einrichtung

Schritt 1

Stecken Sie das mitgelieferte Netzteil in den DMS-106XT und in eine Steckdose ein. Ein Überspannungsschutz wird empfohlen. Vergewissern Sie sich, dass die Betriebsanzeige auf dem Switch leuchtet.

Schritt 2

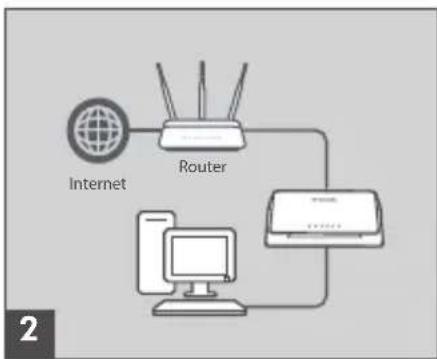

Wenn der Uplink vom Switch über einen vorhandenen Gateway oder Router oder eine Firewall erfolgen soll, verbinden Sie mit einem weiteren Ethernetkabel den LAN-Port an Gateway/Router/Firewall mit einem freien Port auf Ihrm Switch.

Schritt 3

Stecken Sie ein Ende des Ethernetkabels in das Gerät, das Sie mit dem Switch verbinden möchten, und das andere Ende in einen der Ethernet-Ports auf dem Switch. Die Verbindungs(LEDs (Link-LEDs) auf dem Switch zeigen an, ob die Verbindung ordnungsgemäß hergestellt wurde.

Schritt 4 (Optional)

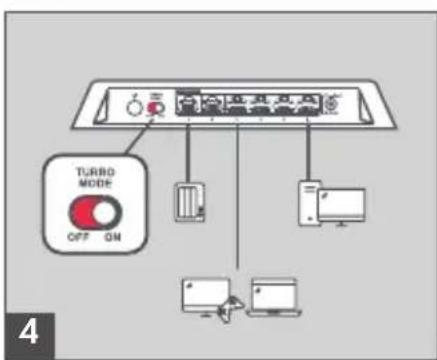

Schalten Sie den TURBO-Modus ein, um geringe Latenz und die Multicast-Funktion zuEROglichen, die Ihr Netzwerk effizient fur Multimedia-Anwendungen macht (wie Gaming, Video-Streams oder das Herunterlagen von Dateien usw.).

Der portbasierte QoS wird ebenso aktiviert, wenn der TURBO-Modus eingeschaltet ist. Der Benutzer kann das Gerät mit dem gewünschten Port verbinden.

Port 1 & Port 6 > Port 2 > Port 3 > Port 4 > Port 5.

(Port 6 ist ein 10 GE Uplink-Port und hat eine höhere Priorität als Port 1).

Wenn Sie eine normale Datenübertragung benötig, lessen Sie den Switch im Standardmodus, um ausgezeichnetene Leistung in einem WLAN-6-Network zu erhögbaren.

Kabel und Geschwindigkeiten

Die folgende Tabelle beschreibt die Netzwerkkabel, die Sie für die Switch-Verbindungen verwenden können, sowie die Geschwindigkeiten, die diese Kabel unterstützen, bis zu 100 Meter.

Geschwindigkeit Kabeltyp
100 Mbit/s Kategorie 5 (Cat 5) oder höher
1 Gbit/s, 2,5 Gbit/s oder 5 Gbit/s Kategorie 5e (Cat 5e) oder höher
1 Gbit/s, 2,5 Gbit/s oder 5 Gbit/s Kategorie 6A (Cat 6A) oder höher

Port-LED Verbindungsgeschwindigkeit

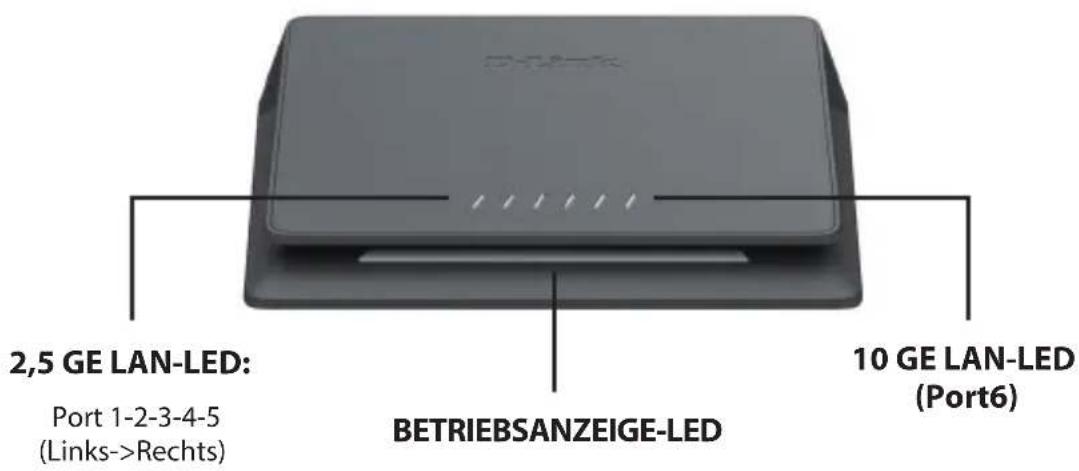

Die LED-Anzeigenieten umfassende Zustandsangaben zum Switch und zum Status des Netzwerks. Die LED-Anzeigen des Switch umfassen Power (Betriebsanzeige) und Link/Act (Verbindung/Aktivität/) wie unter beschrieben.

Ort LED-Anzeige Farbe Status Beschchreibung
LED an der Vorderseite	Strom Weiß		Blinkt Initialisierung	Betriebsbereit
			Leuchtet durchgehend
	Turbo-Modus Mehrfarbig		Langsames Blinken	Initialisierung: Die Netzstrom-LED ändert sich zu mehrfarbig, wenn der Turbo-Modus aktiviert ist.
	Power/Turbo Aus Licht aus Geräte		Netzstrom aus oder LED aus	der LED aus
LED Per 2,5 G BASE-T Port (Port 1-5 von links nach rechts)	Link/Betrieb/Geschwindigkeit	Blau	Leuchtet durchgehend	2,5 GE-Verbindung
			Blinkt Datenübertragung/Aktivität
		Weiß	Leuchtet durchgehend	1 GE oder niedrigere Verbindungsgeschwindigkeit
			Blinkt Datenübertragung/Aktivität
		Aus Licht aus Keine Verbindung oder LED aus	Aus Licht aus Keine Verbindung oder LED aus
LED Per 10 G BASE-T Port	Link/Betrieb/Geschwindigkeit	Hellblau	Leuchtet durchgehend	10 GE-Verbindung
			Blinkt Datenübertragung/Aktivität
		Blau	Leuchtet durchgehend	5 G/2,5 GE-Verbindung
			Blinkt Datenübertragung/Aktivität
		Weiß	Leuchtet durchgehend	1 GE oder niedrigere Verbindungsgeschwindigkeit
			Blinkt Datenübertragung/Aktivität
		Aus Licht aus Keine Verbindung oder LED aus	Aus Licht aus Keine Verbindung oder LED aus

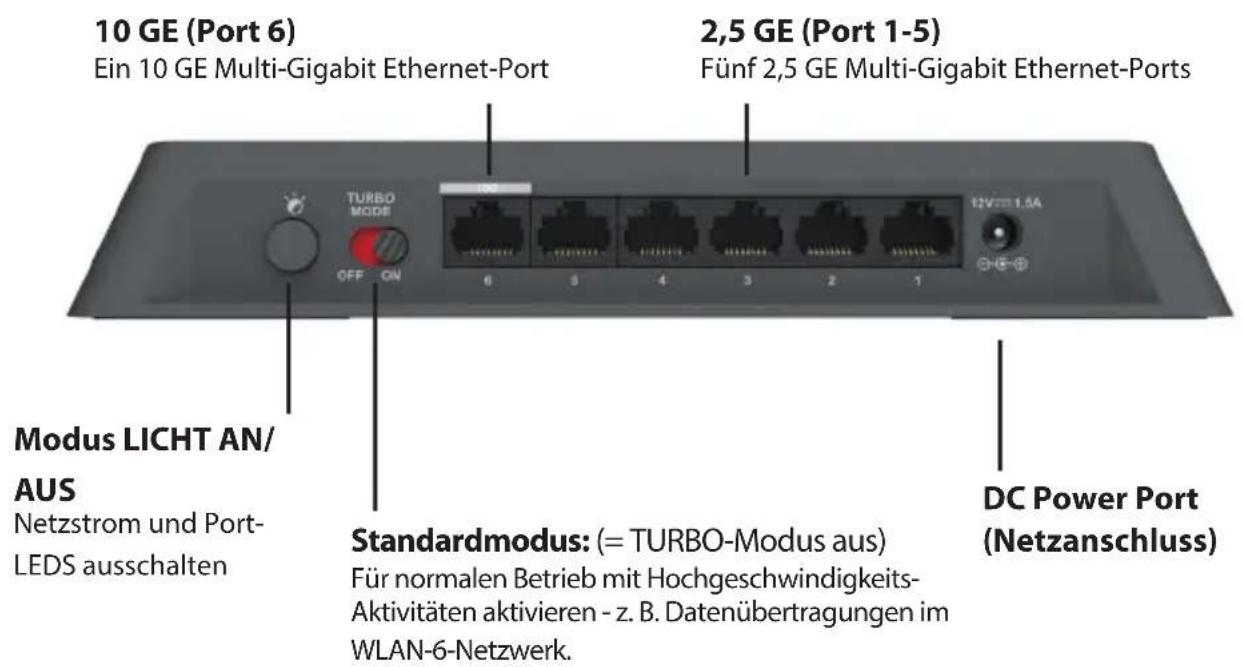

Beschreibung der Rückseite

TURBO-Modus: Für Schnellere Leistung und portbasierte QoS-Einstellungen für Multimedia-Dienste aktivieren

Ladebuchse (Gleichstrom):

Die Stromversorgung erfolgt über ein externes Netzteil. Informationen bezüglich der Eingangsspannung finden Sie im Abschnitt zu den technischen Daten.

TURBO-Modus:

These Taste aktiviert erweiterte Funktionen, wie den Modus für niedrige Latenz, Multicast-Funktionen und portbasierten QoS für Multimedia-Dienste.

LED ON/OFF (LED ein/aus):

Schaltet den NETZSTROM und die LAN-Status-LEDs aus.

LAN-Ports:

Port 1 bis 5 Unterstützung 2,5 G Multi-Gigabit Ethernet. Port 6 unterstützentzt 10 G Multi-Gigabit Ethernet.

http://www.dlink.com/support

http://www.dlink.com/warranty
