Termék típusa	Nem felügyelt hálózati kapcsoló
Márka	D-Link
Modell	DMS106XT
Kategória	Kapcsoló
Ethernet portok	5 db 2.5GBase-T port (1-5. port) + 1 db 10GBase-T port (6. port)
Támogatott sebességek	100 Mbit/s, 1 Gbps, 2,5 Gbps, 5 Gbps, 10 Gbps
Kábel típusa	5-ös kategória (Cat 5) vagy magasabb, max. 100 méter
Tápellátás	Külső hálózati adapter (egyenáram)
Körülbelüli méretek	148 x 100 x 30 mm
Körülbelüli súly	500 g
Fő funkciók	Normál mód, TURBO mód (alacsony késleltetés, multicasting, port alapú QoS), kapcsolat/aktivitás LED
Karbantartás és tisztítás	Tisztítsa puha, száraz ruhával. Ne használjon oldószereket.
Biztonság	Használjon jóváhagyott hálózati adaptert. Ne tegye ki nedvességnek. Tisztítás előtt kapcsolja ki.
Alkatrészek és javíthatóság	Nincs felhasználó által javítható alkatrész. Lépjen kapcsolatba a D-Link támogatással.
Általános információk	Korlátozott garancia (lásd a kézikönyvet). Műszaki támogatás: www.dlink.com/support

Gyakran ismételt kérdések - DMS106XT D-LINK

Hogyan kell csatlakoztatni a D-Link DMS106XT kapcsolót?

Csatlakoztassa a mellékelt hálózati adaptert a kapcsolóhoz és egy konnektorba. Kössön egy Ethernet kábelt az útválasztóról a 6. portra (10G) vagy másik portra, majd csatlakoztassa készülékeit az 1-5. portokhoz. Ellenőrizze a kapcsolat LED-eket a csatlakozás megerősítéséhez.

Mi az a TURBO mód, és hogyan lehet aktiválni?

A TURBO mód aktiválja az alacsony késleltetést, a multicastingot és a port alapú QoS-t a multimédiás teljesítmény javítása érdekében. Nyomja meg a TURBO gombot a kapcsoló hátulján az aktiváláshoz. A mód LED többszínűen villog.

Mi a portok prioritása TURBO módban?

TURBO módban a port alapú QoS prioritást rendel: 1. port > 6. port > 2. port > 3. port > 4. port > 5. port. Az 1. és 6. portok a legmagasabb prioritásúak.

Mit jelentenek az előlapi LED-ek?

A fehér tápfeszültség LED: folyamatos = kész, villogó = inicializálás. A TURBO mód LED többszínűen lassan villog aktiváláskor. Portonkénti LED-ek: kék folyamatos = 2.5GE, fehér folyamatos = 1GE vagy kevesebb, villogás = aktivitás.

Mekkora a maximális sebesség, amelyet az egyes portok támogatnak?

Az 1-5. portok akár 2,5 Gbps sebességet támogatnak. A 6. port akár 10 Gbps sebességet támogat. Az alacsonyabb sebességek automatikusan egyeztetésre kerülnek.

Milyen típusú Ethernet kábelt használjon 10 Gbps kapcsolathoz?

10 Gbps kapcsolathoz használjon Cat6A vagy magasabb kategóriájú kábelt, legfeljebb 100 méterig.

Kikapcsolhatom a kapcsoló LED-jeit?

Igen, egy LED be/ki gomb a hátulján lehetővé teszi a táp- és port LED-ek kikapcsolását a fényszennyezés csökkentése érdekében.

A kapcsoló kompatibilis a Wi-Fi 6 útválasztókkal?

Igen, normál módban kiváló teljesítményt nyújt a Wi-Fi 6 (802.11ax) hálózatokhoz, lehetővé téve multi-gigabit átviteli sebességet.

Hogyan állíthatom vissza a kapcsolót gyári beállításokra?

Ez a kapcsoló nem felügyelt, és nem igényel konfigurációt. Nincs visszaállítási funkció. Probléma esetén kapcsolja ki az áramellátást, majd csatlakoztassa újra.

Hol találok műszaki támogatást a DMS106XT-hez?

Látogasson el a www.dlink.com/support oldalra az illesztőprogramok, kézikönyvek és GYIK részekért. A garanciával kapcsolatban látogasson el a www.dlink.com/warranty oldalra.

HASZNÁLATI ÚTMUTATÓ DMS106XT D-LINK

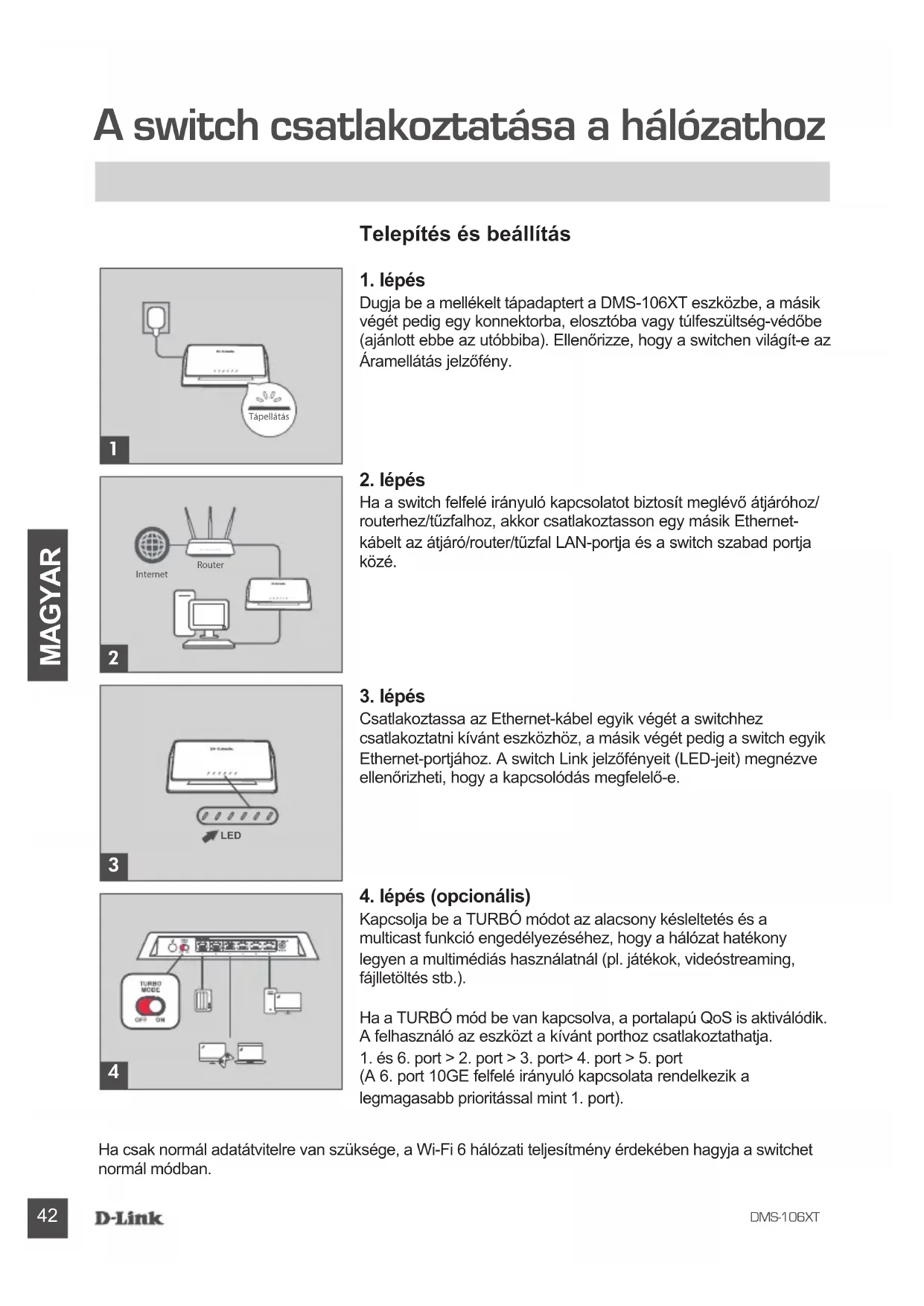

A switch csatlakoztatása a halózathoz

Dugja be a mellekelt tapadaptera DMS-106XT eszkozbe, a masik vegét pedig egy konnektorba, elosztóba vagy tulfeszültseg-vedöbe (ajánlott ebbe az utobbiba). Ellenörizze, hogy a switchen világit-e az Aramellatas jelzöfény.

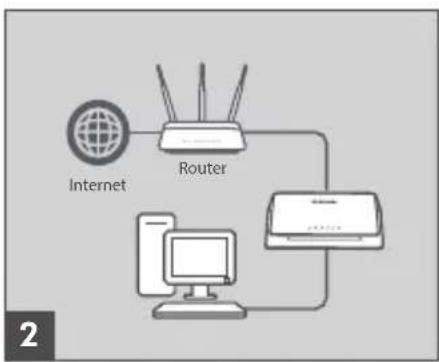

2. lépés

Ha a switch felfelé irányuló kapcsolatot biztosit meglevő atjáróhoz/ routerhez/tüzfalhoz, akkor csatlakoztasson egy;másik Ethernet-kábelt az atjáró/router/tüzfal LAN-portja és a switch szabad portjka köze.

3. lépés

Csatlakoztassa az Ethernet-kabel egyik végét a switchhez
csatlakoztatni kivist eszközhöz, a másik végét pedig a switch egyik
Ethernet-portjához. A switch Link jelzőfényeit (LED-jeit) megnézve
ellenőrizheti, hogy a kapcsolódás megfelelo-e.

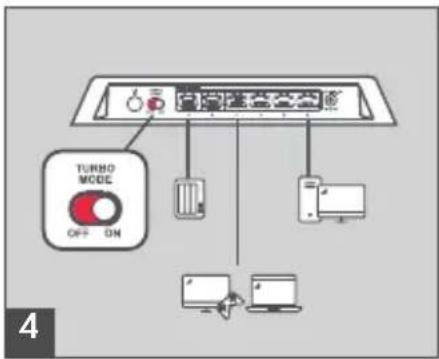

4. lépés (optionalis)

Kapcsolja be a TURBO modot az alacsony késeltétés és a multicast funkció engedélyezéséhz, hogy a halózat hatékony legyen a multimédias használatnál (pl. játékok, videostreaming, fajlletöltés stb.).

Ha a TURBO mod be van kapcsolva, a portalapu QoS is aktivalodik. A felhasznaló az eszközt a kivist porthoz csatlakoztathatja. 1.és 6.port >2 port >3 port >4 port >5 port (A 6. port 10GE felfelé iranyuló kapcsolata rendelkezik a legmagasabb prioritassal mint 1.port).

Ha csak normal adatátvitelre van szüksége, a Wi-Fi 6 halózati teljesitmény érdekében hagyja a switchet normal modban.

Kábelek és sebességek

Az alabbi tablazat bemutatja azokat a halozati kabeleket, amelyeket a switchek csatlakoztatasahoz hasznalhat, es a sebességeket, amelyeket ezek a kabelek képesek tamogatni, legfeljebb 100 métereg.

Sebesség Kábeltípus
100 Mbps 5. catégorie (Cat 5) vagy magasabb besorolású
1 Gbps, 2,5 Gbps vagy 5 Gbps 5e catégorie (Cat 5) vagy magasabb besorolású
1 Gbps, 2,5 Gbps vagy 5 Gbps 6A categoria (Cat 6A) vagy magasabb besorolású

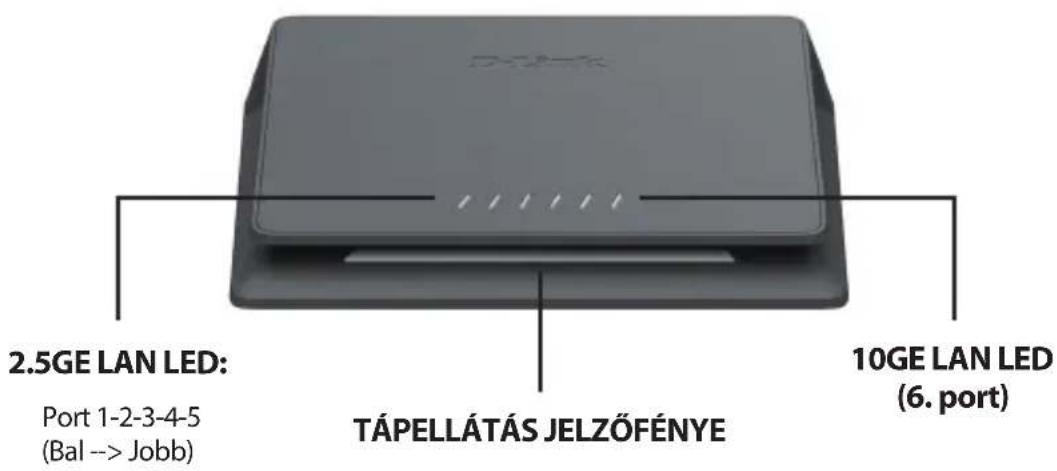

Port LED csatlakozási sebessége

A switch es a halózat allapotát informativ LED jelzöfenyek jelzik. A switch jelzöfenyei a Power (Tápellátas) és a Link/Act (Kapcsolat/müvelet) LED-ek, az alábbiak szerint.

Hely LED	jelzés Szín Állapot Leírás
LED az elǒlapon	Tápellátás Fehér		Villog Inicializá ási folyamat
			Folyamatos Használatra kesz
	Turbó MOD Több szín Lassan villog		Inicializálási folyamat: Ha a turbó üzemmod aktivalódk, a típellátás jelzőfénye tõbbszínüre vált.
	Tápellátás/turbó Ki Nem világít		Eszköz ki van kapcsolva vagy LED nem világít
LED 2.5G BASE-T portonként (1-5. port balróli jobbra)	Csatlakozás/Müvelet/Sebesség	Kék	Folyamatos 2.5GE kapcsolat
			Villog Adatátvitel/tevékenység
		Fehér	Folyamatos 1GE vagy alacsonyabb sebességú kapcsolat
			Villog Adatátvitel/tevékenység
		Ki Nemvilágít Nincs kapcsolat vagy LED nem világít
LED 10G BASE-T portonként	Csatlakozás/Müvelet/Sebesség	Világoskék	Folyamatos 10GE kapcsolat
			Villog Adatátvitel/tevékenység
		Kék	Folyamatos 5GE/2.5GE kapcsolat
			Villog Adatátvitel/tevékenység
		Fehér	Folyamatos 1GE vagy alacsonyabb sebességú kapcsolat
			Villog Adatátvitel/tevékenység
		Ki Nemvilágít Nincs kapcsolat vagy LED nem világít

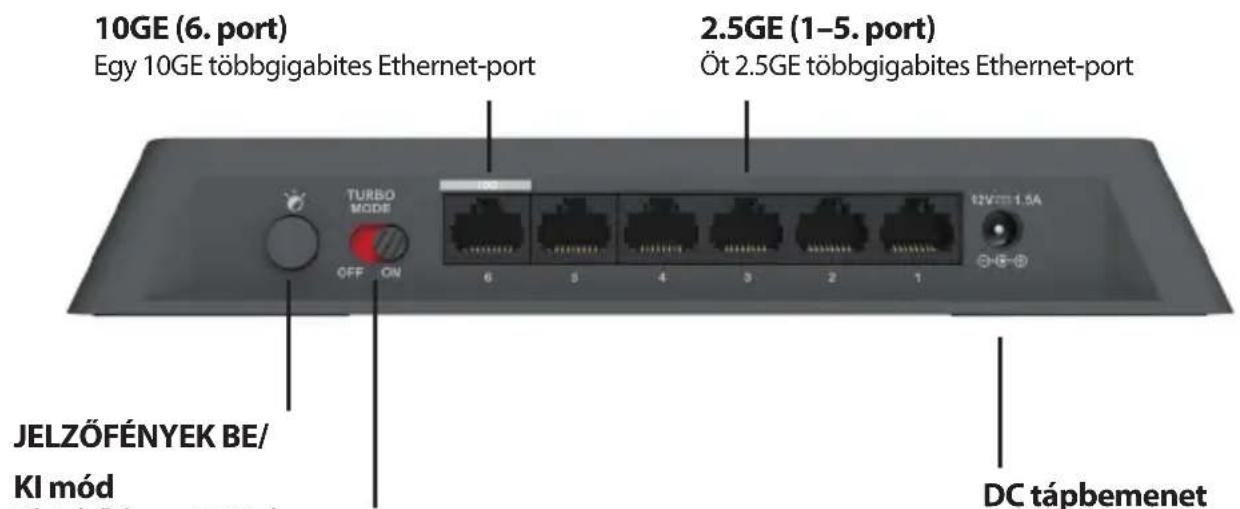

Hátso panel leirasa

JELZÖFÉNYEK BE/KI mod

Tápjelzó és port LED-ek
kikapcsolása

Normál mod: (TURBO mod kikapcsolva)
Engedélyezze a normal muködéshez nagy sebességü
tevekenységeknél, pl. Wi-Fi 6 halózatban történő
adatávitelhez.

TURBO mod:

Engedélyezze a gyorsabb teljesitmény érdekében és a portalapú QoS-beallitásokhoz a multimédias szolgáltatasoknál

DC taplajzat:

Az aramellatas kullo tapadapterrol tortenik. A valtakoz o ramu bemeni feszultsegre vonatkozof informaciokat a muszaki leirasrol szoló reszen talalja.

TURBO mód:

Ezzel a gombbal specialis funkciokat engedelyezhet, beleertve az alacsony késleltetési modot, a multicast funkciot és a portalapú QoS-t a multimédiás szolgaltatasokhoz.

LED BE/KI:

Ezzel kikapcsolhatja a TAPJELZO és a LAN allapotjelzo LED-eket.

LAN-portok:

Az 1-5-os port tamogatja a 2.5G-s tobbgigabites Ethernetet. A 6-os port tamogatja a 10G-s tobbgigabites Ethernetet.
