Termék típusa	Beépített kábelekkel ellátott 2 portos KVM kapcsoló
Márka	D-Link
Modell	DKVM-2K
Számítógép portok száma	2
Csatlakozási típusok	PS/2 (billentyűzet, egér), VGA (monitor)
Beépített kábelek	Igen (VGA, billentyűzet, egér)
USB/PS/2 átalakító mellékelve	Igen
Kiválasztási mód	Előlapi gomb és billentyűparancsok (Scroll Lock billentyű)
Automatikus pásztázás mód	Igen (pásztázás 10 másodpercenként)
Támogatott operációs rendszerek	Minden Windows rendszer
Méretek (becsült)	10 x 7 x 2 cm
Tömeg (becsült)	200 g
Tápegység	A számítógépek PS/2 portjairól táplálva
Ház anyaga	Műanyag
Karbantartás és tisztítás	Tisztítsa puha, száraz ruhával. Ne használjon folyadékokat.
Biztonság	Tisztítás előtt húzza ki. Ne tegye ki nedvességnek.
Tartozékok	USB/PS/2 átalakító, gyors telepítési útmutató
Ügyfélszolgálat	D-Link telefonos és internetes támogatás (lásd a kézikönyvet)

Gyakran ismételt kérdések - DKVM2K D-LINK

Hogyan telepítsem a DKVM-2K-t?

Kapcsolja ki az összes számítógépet. Csatlakoztassa a monitor VGA kábelét a DKVM-2K konzol portjához. Csatlakoztassa a beépített kábeleket (VGA, billentyűzet, egér) minden számítógép megfelelő portjaihoz. A csatlakoztatás után kapcsolja be a számítógépeket. Váltáshoz használja az előlapi gombot vagy a Scroll Lock + Scroll Lock + 1/2 billentyűkombinációt.

Mit tegyek, ha a billentyűzet nem működik?

Ellenőrizze, hogy a billentyűzet a DKVM-2K PS/2 billentyűzet portjához van csatlakoztatva (nem az egérportba). Tesztelje a billentyűzetet közvetlenül a számítógépen. Győződjön meg arról, hogy a PS/2 billentyűzet IRQ engedélyezve van a BIOS-ban. Próbáljon ki egy másik billentyűzetet.

Mit tegyek, ha az egér nem működik?

Ellenőrizze, hogy az egér a DKVM-2K PS/2 egérportjához van csatlakoztatva. Tesztelje közvetlenül a számítógépen. Ellenőrizze az egér IRQ-t a BIOS-ban. Próbáljon ki egy másik egeret. Ha az egér kiszámíthatatlanul mozog, kapcsolja ki és indítsa újra a számítógépet.

Hogyan válthatok a számítógépek között?

Nyomja meg a DKVM-2K előlapi gombját, vagy használja a billentyűparancsokat: nyomja meg kétszer a Scroll Lock billentyűt a parancs módba lépéshez (egy sípszó hallatszik), majd írja be a 1 a PC1-hez, 2 a PC2-höz, vagy S az Automatikus pásztázás módhoz. A parancs módból való kilépéshez nyomja meg az Esc billentyűt.

Mit tegyek, ha a kép nem éles?

Ellenőrizze, hogy az összes videokábel megfelelően van csatlakoztatva. Csökkentse a monitor felbontását és frissítési gyakoriságát. Lehetőleg használjon rövidebb VGA kábelt.

Az automatikus pásztázás mód nem működik?

Győződjön meg arról, hogy parancs módban van (dupla kattintás a Scroll Lock-on). Ezután írja be a S billentyűt az automatikus pásztázás elindításához 10 másodpercenként. A leállításhoz nyomja meg az Esc billentyűt.

Használhatok vezeték nélküli egeret?

Igen, de ajánlott általános PS/2 egér illesztőprogramokat használni. A vezeték nélküli egerek olyan PS/2 protokoll kiterjesztéseket használhatnak, amelyeket a DKVM-2K nem támogat. Probléma esetén próbáljon ki egy szabványos PS/2 egeret.

Hogyan állítsam vissza a kapcsolót?

Húzza ki az egeret a DKVM-2K-ból kb. 3 másodpercre, majd dugja vissza. A kapcsolat visszaállításához a számítógépeket is ki- és bekapcsolhatja.

Szükséges az USB/PS/2 átalakító?

A mellékelt USB/PS/2 átalakító lehetővé teszi USB billentyűzetek vagy egerek csatlakoztatását a DKVM-2K PS/2 portjaihoz. Használja, ha billentyűzete vagy eger USB csatlakozású.

Hol találom a műszaki támogatást?

Franciaország: telefon [phone], web http://www.dlink.fr, e-mail [e-mail]. Kanada: telefon [phone], web http://support.dlink.ca, e-mail [e-mail].

HASZNÁLATI ÚTMUTATÓ DKVM2K D-LINK

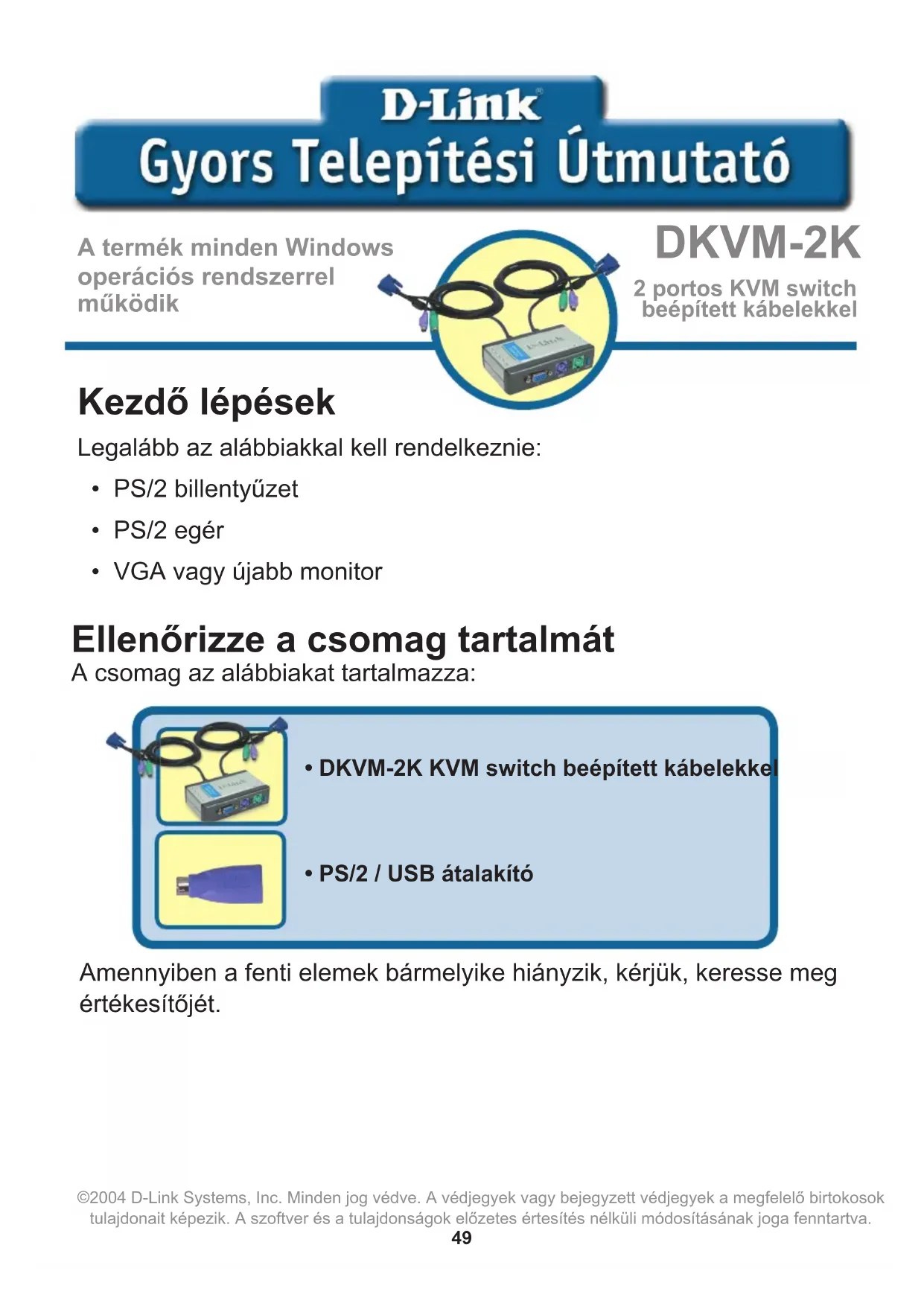

Gyors Telepítési Ütmutató

A termek minded Windows operácios rendszerrel mukodik

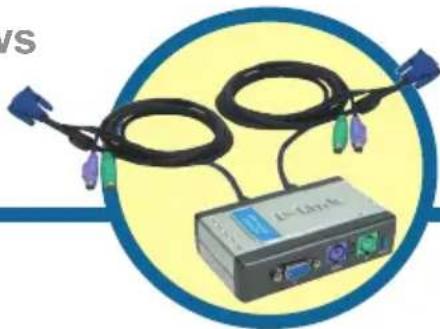

DKVM-2K

2 portos KVM switch beépitett kábelekkel

Kezdő lépések

Legalabb az alabbiakkal kell rendelkeznie:

PS/2 billentyuzet
PS/2 egér
VGA vagy ujabb monitor

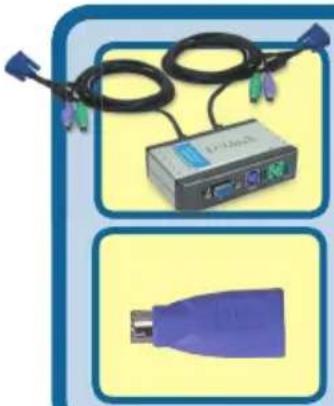

Ellenőrizable a csomag tartalmát

A csomag az alábbiakat tartalmazza:

DKVM-2K KVM switch beépitett kábelekke
PS/2 / USB atalakito

Amennyiben a fenti elementek barmelyike hianyzik, kérjuk, keresse meg értékesitőjét.

A DKVM-2K csatlakoztatása

Ellenorizze, hogy minded szamitogép ki van-e kapcsolva, mielott csatlakoztatja a DKVM-2K-t, hogy elkerüljön minded egér vagy billentyüzet hibát a szamitogép indításakor.

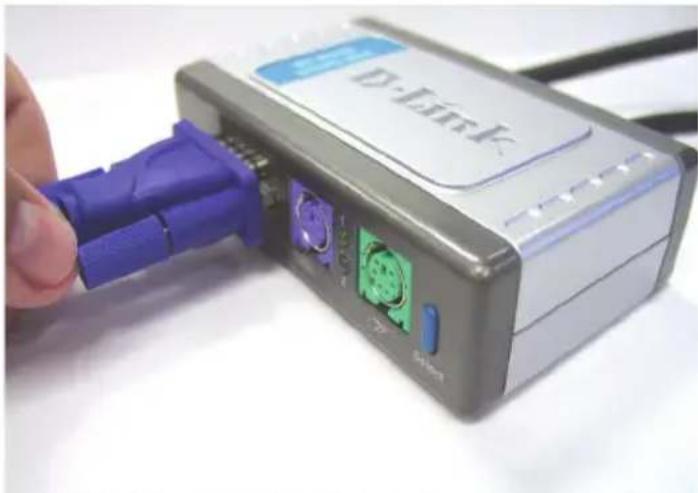

Csatlakoztassa a monitor HDDB 15

VGA csatlakozóját a DKVM-2K konzol portjához.

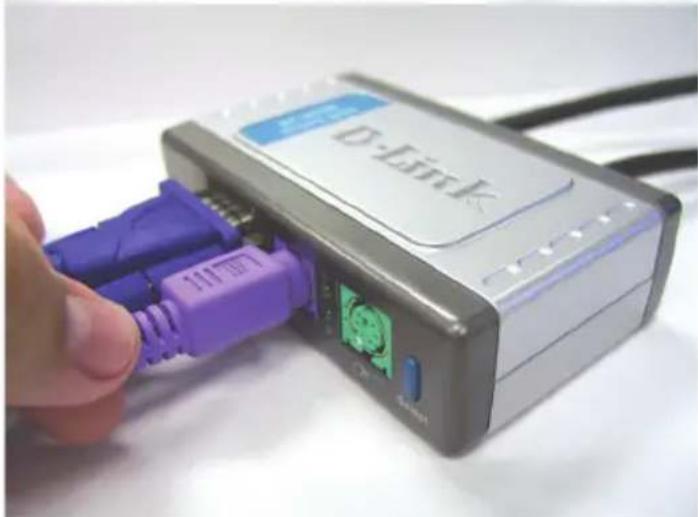

Csatlakoztassa a szamitogép 6 tús

PS/2 male billentyüzet csatlakozóját a

DKVM-2K billentyüzet portjához.

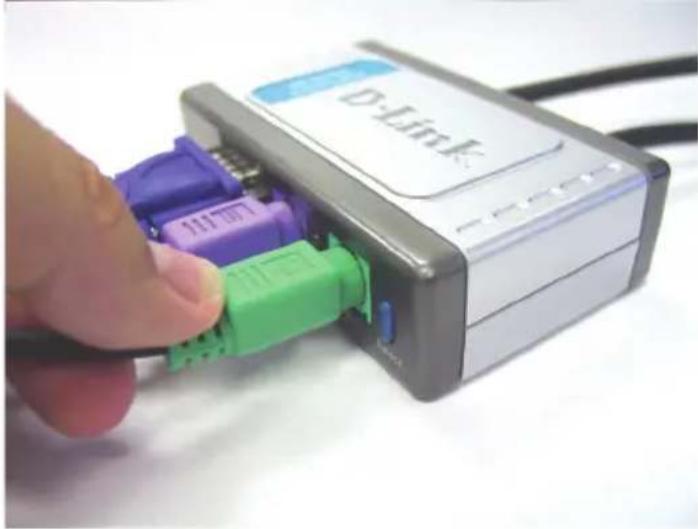

Csatlakoztassa a szamitógép 6

tus PS/2 male egér csatlakozóját a

DKVM-2K egér portjához.

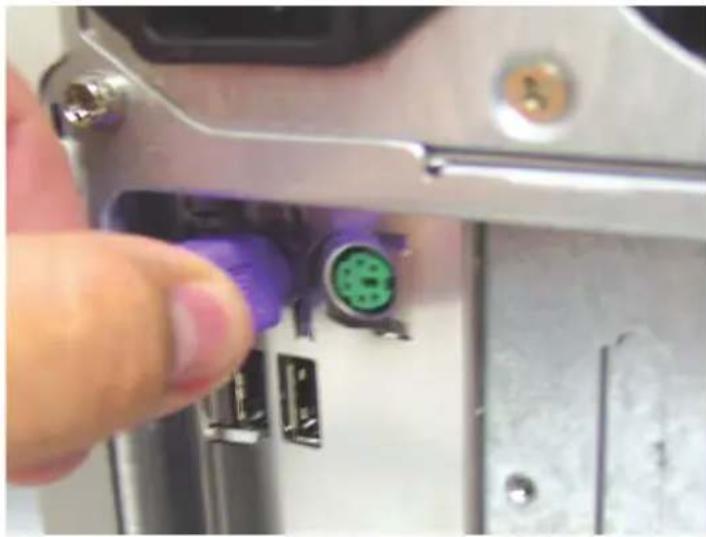

A DKVM-2K csatlakoztatása

Az alabbi lépések mindkét DKVM-2K által használt szamítógépre vonatkoznak.

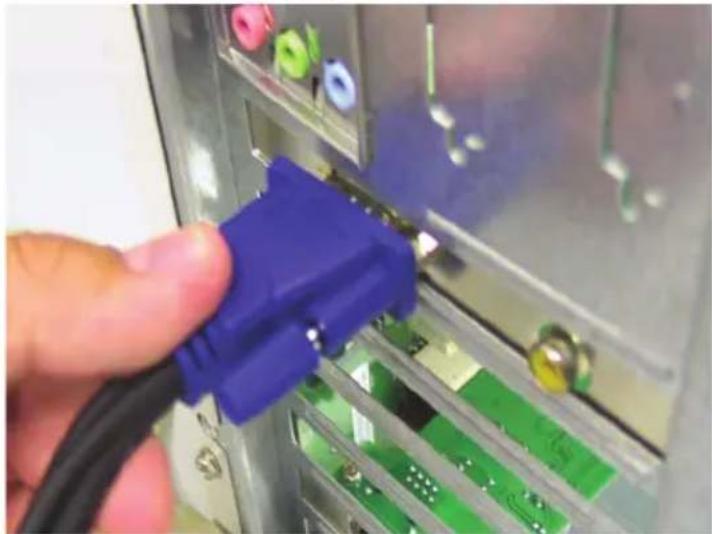

Csatlakoztassa a DKVM-2K beépitett monitor kabelét aszámítogép hátulján található VGA portra.

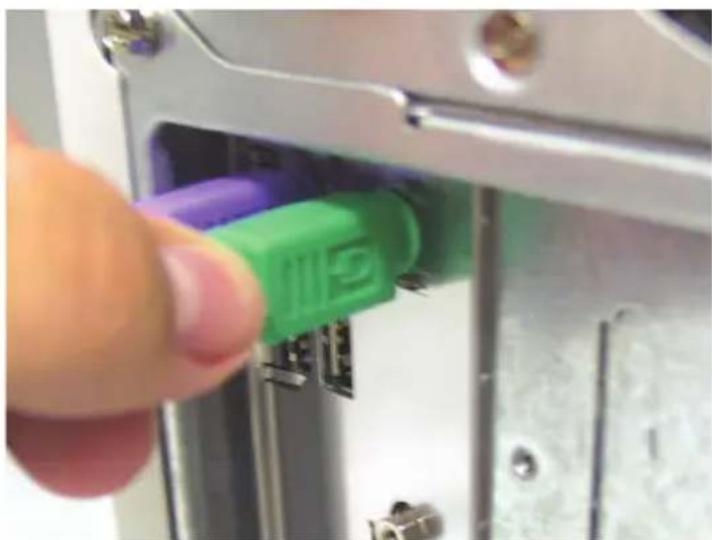

Csatlakoztassa a DKVM-2K beepitett billentyuzet kabelét aszamitogép hátulján talalhato PS/2 billentyuzet portra.

Csatlakoztassa a DKVM-2K beepitett egér kabelét a szamítogép hátulján talalhato PS/2 egér portra.

A DKVM-2K csatlakoztatásat követően kapcsolja be az össze csatlakoztatott számítogepet.

Kapcsolás a DKVM-2K-val

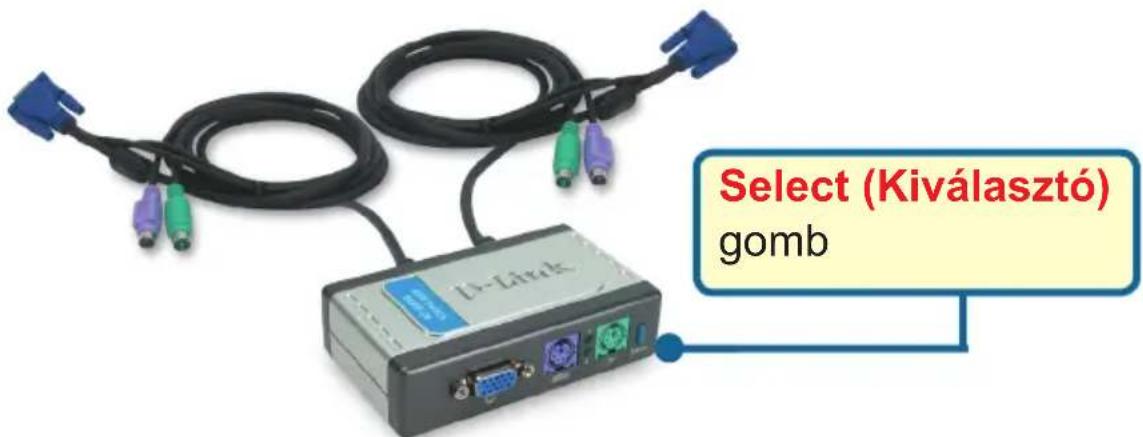

ADKVM-2K elso paneljén talalhato egy Kivalaszto gomb illetve billentyüzet gyorsgombok a két szamitogep kozti gyors és egyszeru valtashoz.

Emellett a billentyúzetról is vǎlthat a számítogepek kozott. Nyomja meg kétszer a Scrol Lock gombot a Hot Key (gyorsgomb) kapcsolási mod kivalasztásához. Sípszó jelzi a gyorsgomb mod aktivalását.

Hot Key (Gyorsgomb) Menu

Scroll Lock + Scroll Lock + 1 : Valtas a PC 1-re

Scroll Lock + Scroll Lock + 2 : Valtas a PC 2-re

Scroll Lock + Scroll Lock + S : Auto Scan mod aktivalása. Mindkét számítogepet fi gyeli 10 masodperc es valtásokkal.

Scroll Lock + Scroll Lock + ESC : Kilépés az Auto Scan és a gyors gomb modból.

Scroll Lock + Scroll Lock + M: Az egér és a billentyúzet visszaállitasa

Bilentyüzet

Ha a billentyüzet nem muködik, nem kerül felismerésre, vagy billentyüzet-hiba lép fel a számítogép inditásakor, Ellenőrizze az alábbiakat:

Ellenorizze, hogy a szamítógep megfeleloen csatlakozik-e a szamítógephez és a DKVM-2K-hoz. Ellenorizze, hogy a billentyüzet a megfelelo PS/2 billentyüzet portra és nem a PS/2 eger portra csatlakozik.
Ellenorizze, hogy a billentyüzet muködik-e, ha kozvetlenül a szamítogépvezcsatlakozik. Ehhez eloször le kell allitania a szamítogépet.
- Olvassa el az alaplap használatiutasítását, és Ellenőrizzé, hogy a PS/2 billentyúzet IRQ-ja be van-e kapcsolva. Ezt a legtöbb számítógépnél a BIOS beallítások kozott lehet megtenni.
- Próbaljion meq egyesian billentyüzetet használni.

Egér

Amennyiben az egér nem mūködik, nem kerül felismerésre vagy egér hiba lép fel a számítogép indítasakor, Ellenőrizze az alábbiakat:

Ellenorizze, hogy az egér megfeleloen csatlakozik-e a szamítogepehz és a DKVM-2K-hoz. Ellenorizze, hogy az egér a megfelelo PS/2 egér portra, és nem a PS/2 billentyüzet portralett csatlakoztatva.
Ellenorizze, hogy az egér megfeleloen mukodik-e, ha kozvetlenul a szamitogephez csatlakozik. Ehhez eloször le kell allitania a szamitogepet.
- Olvassa el az alaplap használatiutasítását, és Ellenőrizze, hogy a PS/2 eger IRQ-ja be van-e kapcsolva. Ezt a legtöbb számítogépnél a BIOS beallitások között lehet megtenni
- Próbaljon ki egy masik egeret.
Ha az egér MOZgása akadozik a számítogép kozti valtásoknál, probálja meg leállitani a számítogépet, maid indítsa úrta azt.
Ellenorizze, nincs-e egynel tobb egér driver telepitve a szamitogepekre (ellenorizze a Windows config.sys es autoexec.bat fajljait), es hogy a legujabbegér drivert használia-e.
- Ha specialis - peldául gezetek nélkūli vagy gorgós - egeret használ, Ellenőrizze, hogy ahhoz PS/2 egér meghajtót használ-e. Egy nem szabványos PS/2 egér olyan PS/2 protokoll kiterjesztésekkel rendelkezhet, amelyet nem tamogat a DKVM-2K.
- Ne mozgassa az egeret, és ne nyomja meg a gombokat, miközben az egyik szamítógépról a masikra valt.
- Probálja meg reset-elni az egeret úgy, hogy kihúzza azt a DKVM-2K-ból, majd 3 masodperc eltehével úra csatlakoztatja azt.

Video

Ha a monitorkép nem tiszta, Ellenőrizze az alábbiakat:

Ellenőrìzze, hógy a monitor pábelek megfeleloen lettek-e csatlakoztatya.
- Próbalja megCsökkenteni a képfelbontást,és frissítse a monitor képarányát.
- Probálion meg rovidebb video kábelt használni.

Technikai Támongatás

Meghajtó programokat és frissítéseket a D-Link Magyarország weblapjáról tölthet le.

Telefonon technikai segitséget munkanapokon hétfóól-csütörtökig 9.00 - 16.00 oráig és penteken 9.00 - 14.00 oráig kérhet

a (1) 461-3000 telefonszámon vagy a [e-mail] emailcímen.

Magyarországi technikai tamogatas :

D-Link Magyarország

1075 Budapest, Alsóerdősor u. 6. - R70 Irodaház 1 em.

Tel.: [phone]

Fax:[phone]

email:[e-mail]

URL: http://www.dlink.hu

I-2-Eye:361209360768

Fórum : http://www.dlink.hu/forum/
