Terméktípus	Hálózati kapcsoló
Márka	D-Link
Modell	DMS105
Portok száma	7
Port típusok	5 db 1000BASE-T port (1-5. port), 2 db 2.5GBASE-T port (6-7. port)
Kapcsolási sebesség	10/100/1000 Mbps az 1-5. portokon, 2.5 Gbps a 6-7. portokon
Tápellátás	Külső hálózati adapter (tartozék)
Telepítés	Plug and Play, konfiguráció nem szükséges
LED jelzőfények	Tápellátás jelző, portonként Link/Act LED (szín a sebesség szerint)
Karbantartás	Tisztítás előtt húzza ki a hálózatból, száraz, nem szöszölő kendőt használjon
Biztonság	Ne tegye ki víznek, ne szerelje szét, kerülje a hőforrásokat
Újrahasznosítás	Ne dobja a háztartási hulladékba, vigye el egy gyűjtőpontra
Környezet	Üzemi hőmérséklet: nincs megadva; páratartalom: nincs megadva
Műszaki támogatás	Tekintse meg a teljes használati útmutatót online, vagy lépjen kapcsolatba a D-Linkkel

Gyakran ismételt kérdések - DMS105 D-LINK

Mi a teendő, ha a tápellátás jelzőfénye nem világít?

Ellenőrizze, hogy a hálózati adapter megfelelően csatlakozik a fali aljzathoz és a kapcsoló hátuljához. Ha a probléma továbbra is fennáll, próbálkozzon másik aljzattal.

Mi a teendő, ha a csatlakoztatott eszköz nem érzékelhető?

Ellenőrizze, hogy a port jelzőfénye villog-e. Ha nem világít, próbálja meg egy másik LAN kábellel csatlakoztatni az eszközt. Győződjön meg arról is, hogy az eszköz be van kapcsolva.

Hogyan kell értelmezni a portok LED-jeit?

Az 1-5. portok (1000BASE-T): folyamatos zöld = 1000M, folyamatos narancs = 10/100M, villogó = aktivitás. A 6-7. portok (2.5GBASE-T): folyamatos kék = 2.5G, folyamatos zöld = 1000M, folyamatos narancs = 10/100M, villogó = aktivitás. Nem világít = nincs kapcsolat.

Használhatok különböző kategóriájú kábeleket?

Igen, a kapcsoló támogatja az automatikus kábelérzékelést (Auto MDI/MDIX). Az optimális teljesítmény érdekében használjon 5e vagy magasabb kategóriájú Ethernet kábeleket.

A kapcsoló azonnal használható?

Igen, csak csatlakoztassa a hálózati adaptert, és kösse össze az eszközöket LAN kábelekkel. Nincs szükség szoftveres konfigurációra (Plug and Play).

Hogyan kell tisztítani a kapcsolót?

Tisztítás előtt mindig húzza ki a készüléket. Használjon száraz, nem szöszölő kendőt a por eltávolításához. Ne használjon folyadékot vagy súrolószereket.

Hova helyezzem a kapcsolót az optimális működés érdekében?

Helyezze száraz, jól szellőző helyre, távol a radiátoroktól és más hőforrásoktól. Kerülje a nedves vagy páralecsapódásos területeket.

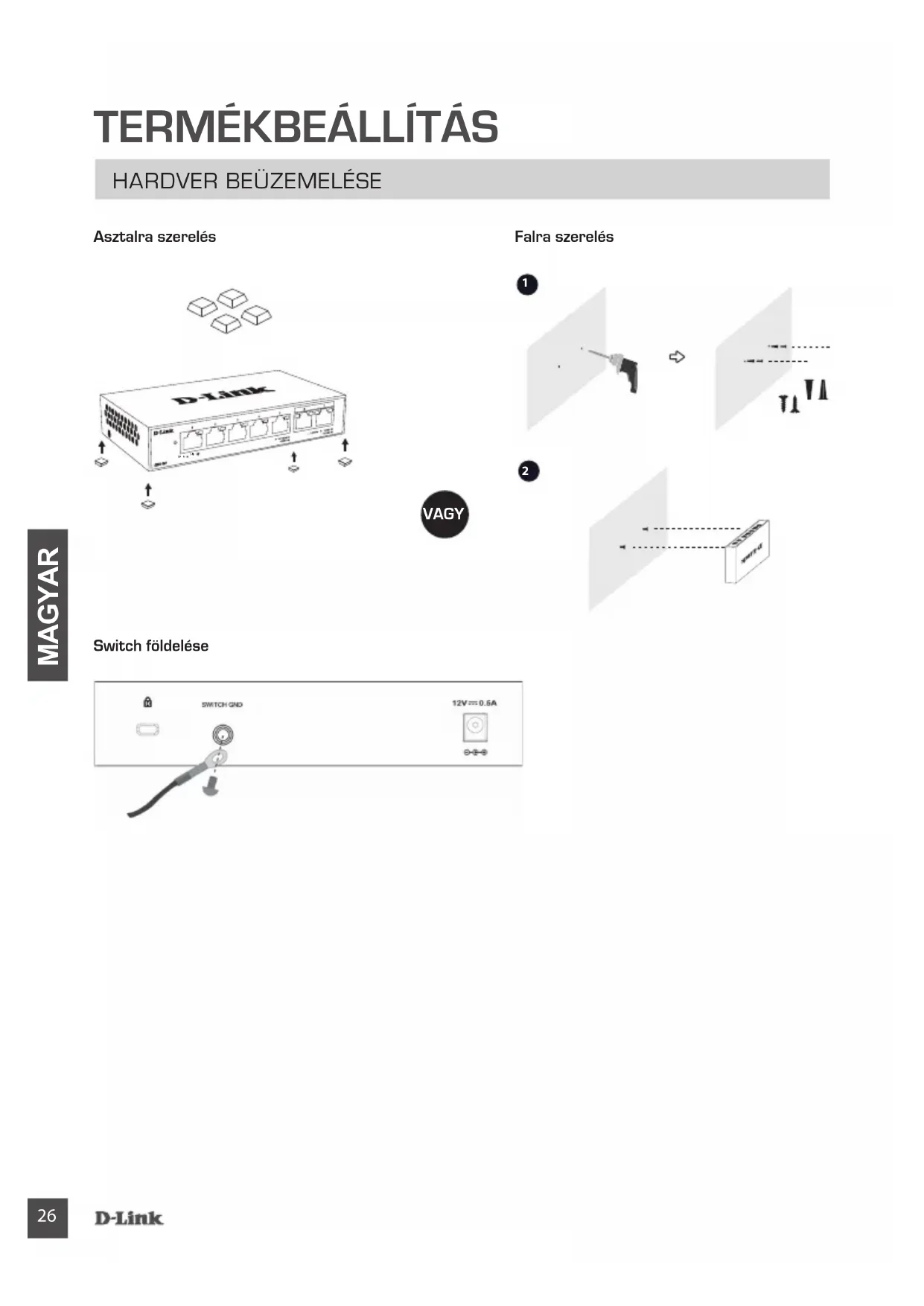

Hogyan kell földelni a kapcsolót?

Az útmutató említi a kapcsoló földelését. Győződjön meg, hogy a fali aljzat megfelelően földelt. A kapcsoló rendelkezik földelő csatlakozóval, ha szükséges.

A kapcsoló kompatibilis a 10/100 Mbps eszközökkel?

Igen, visszafelé kompatibilis. Az 1-5. portok támogatják a 10/100/1000 Mbps sebességet, a 6-7. portok pedig a 2.5 Gbps mellett a 10/100/1000 Mbps sebességet is támogatják.

Hogyan kell újrahasznosítani a kapcsolót az élettartam végén?

Ne dobja a készüléket a háztartási hulladékba. A WEEE előírásoknak megfelelően vigye el a helyi hatóságok által kijelölt gyűjtőpontra az újrahasznosításhoz.

HASZNÁLATI ÚTMUTATÓ DMS105 D-LINK

Csatlakoztassa a tápadaptert egy szabad fali konnektorba, a kábel másik végét pedig a switch tápaljzatába. A tápjelzőfény kigyullad, megerősítve azt, hogy az eszköz sikeresen bekapcsolódott.

2. lépés

LAN-kábellel csatlakoztassa a kívánt hálózati eszközt a switch 7 portjának egyikéhez.

3. lépés

A switch Link/Act jelzőfényeit (LED-jeit) megnézve ellenőrizheti, hogy a kapcsolódás megfelelő-e.

PORT LED CSATLAKOZÁSI SEBESSÉGE

Link/Act LED JELZÖFÉNYEK

Hely Szín Állapot	Leírás
LED 1000 BASE-T portonként (1-5. port)	Zöld	Folyamatos 1000M kapcsolat
		Villog Adatátvitel/tevékenység
	Borostyánsárga	Folyamatos 10/100M kapcsolat
		Villog Adatátvitel/tevékenység
	Ki Nem világít Nincs hivatkozás
LED 2.5G BASE-T portonként (6-7. port)	Kék	Folyamatos 2.5G kapcsolat
		Villog Adatátvitel/tevékenység
	Zöld	Folyamatos 1000M kapcsolat
		Villog Adatátvitel/tevékenység
	Borostyánsárga	Folyamatos 10/100M kapcsolat
		Villog Adatátvitel/tevékenység
	Ki Nem világit Nincs hivatkozás

HIBAELHÁRÍTÁS

BEÁLLÍTÁSI ÉS KONFIGURÁCIÓS PROBLÉMÁK

1. MIT TEGYEK, HA A TÁPJELZŐ FÉNY NEM VILÁGÍT?

Ellenőrizze, hogy a tápadapter a fali konnektorba és a switch hátuljába megfelelően van-e csatlakoztatva.

2. MIT TEGYEK, HA A CSATLAKOZTATOTT ESZKÖZT A SWITCH NEM ÉSZLELI?

Először ellenőrizze, hogy a port jelzőfénye villog-e. Ha a port jelzőfénye nem világít, próbálja meg másik LAN-kábellel csatlakoztatni az eszközt.

MÜSZAKI TÁMOGATÁS

Ez a szimbólum a terméken vagy a csomagoláson azt jelenti, hogy a helyi törvényeknek és szabályoknak megfelelően ez a termék nem semmisíthető meg a háztartási hulladékkal együtt, hanem újrahasznosításra kell küldeni. Kérjük, hogy a termék élettartamának elteltét követően vigye azt a helyi hatóság által kijelölt gyűjtőhelyre. A termékek egyes helyeken ingyen elhelyezhetők. A termék és a csomagolás újrahasznosításával segíti védeni a környezetet és az emberek egészségét.

A D-Link és a környezet

A D-Linknél megértjük és elkötelezettek vagyunk a műveleteink és termékeink környezetre gyakorolt hatásainak csökkentésére. Az ezen hatás csökkentése érdekében a D-Link a lehető leginkább környezetbarát termékeket tervez és gyárt azáltal, hogy újrahasznosítható, alacsony károsanyag-tartalmú termékeket gyárt és csomagolásokat alkalmaz.

A D-Link azt javasolja, hogy mindig kapcsolja ki vagy húzza ki a D-Link termékeket a

tápforrásból, ha nem használja azokat. Ezzel segít az energia megtakarításában és a széndioxid kibocsátásának csökkentésében.

Környezetbarát termékeinkröl és csomagolásainkról további információkat a www.dlinkgreen.com weboldalon tudhat meg.
