DMS105 - Přepínač D-LINK - Bezplatný návod k obsluze

Typ produktu	Síťový přepínač
Značka	D-Link
Model	DMS105
Počet portů	7
Typy portů	5 portů 1000BASE-T (porty 1-5), 2 porty 2.5GBASE-T (porty 6-7)
Rychlost přepínání	10/100/1000 Mbps na portech 1-5, 2.5 Gbps na portech 6-7
Napájení	Externí napájecí adaptér (součástí balení)
Instalace	Plug and Play, není nutná žádná konfigurace
LED indikace	Indikátor napájení, LED Link/Act na každém portu (barva podle rychlosti)
Údržba	Před čištěním odpojte, používejte suchý hadřík nepouštějící vlákna
Bezpečnost	Nevystavujte vodě, nerozebírejte, vyhýbejte se zdrojům tepla
Recyklace	Nevyhazujte do směsného odpadu, odevzdejte na sběrné místo
Prostředí	Provozní teplota: neuvedeno; vlhkost: neuvedeno
Technická podpora	Přečtěte si úplný návod online nebo kontaktujte D-Link

Často kladené otázky - DMS105 D-LINK

Co dělat, když kontrolka napájení nesvítí?

Zkontrolujte, zda je napájecí adaptér správně zapojen do zásuvky a do zadní části přepínače. Pokud problém přetrvává, zkuste jinou zásuvku.

Co dělat, když připojené zařízení není detekováno?

Zkontrolujte, zda kontrolka portu bliká. Pokud nesvítí, zkuste připojit zařízení jiným LAN kabelem. Ujistěte se také, že je zařízení zapnuté.

Jak interpretovat LED diody na portech?

Porty 1-5 (1000BASE-T): zelená svítí = 1000M, oranžová svítí = 10/100M, bliká = aktivita. Porty 6-7 (2,5GBASE-T): modrá svítí = 2,5G, zelená svítí = 1000M, oranžová svítí = 10/100M, bliká = aktivita. Nesvítí = žádné spojení.

Mohu použít kabely různých kategorií?

Ano, přepínač podporuje automatickou detekci kabelu (Auto MDI/MDIX). Pro optimální výkon používejte ethernetové kabely kategorie 5e nebo vyšší.

Je přepínač ihned připraven k použití?

Ano, stačí zapojit napájecí adaptér a připojit zařízení LAN kabely. Není nutná žádná softwarová konfigurace (Plug and Play).

Jak čistit přepínač?

Před čištěním vždy odpojte zařízení. K odstranění prachu použijte suchý hadřík nepouštějící vlákna. Nepoužívejte kapaliny ani abrazivní prostředky.

Kam mám umístit přepínač pro optimální provoz?

Umístěte jej na suché a dobře větrané místo, mimo dosah radiátorů a jiných zdrojů tepla. Vyhněte se vlhkým místům nebo místům s kondenzací.

Jak přepínač uzemnit?

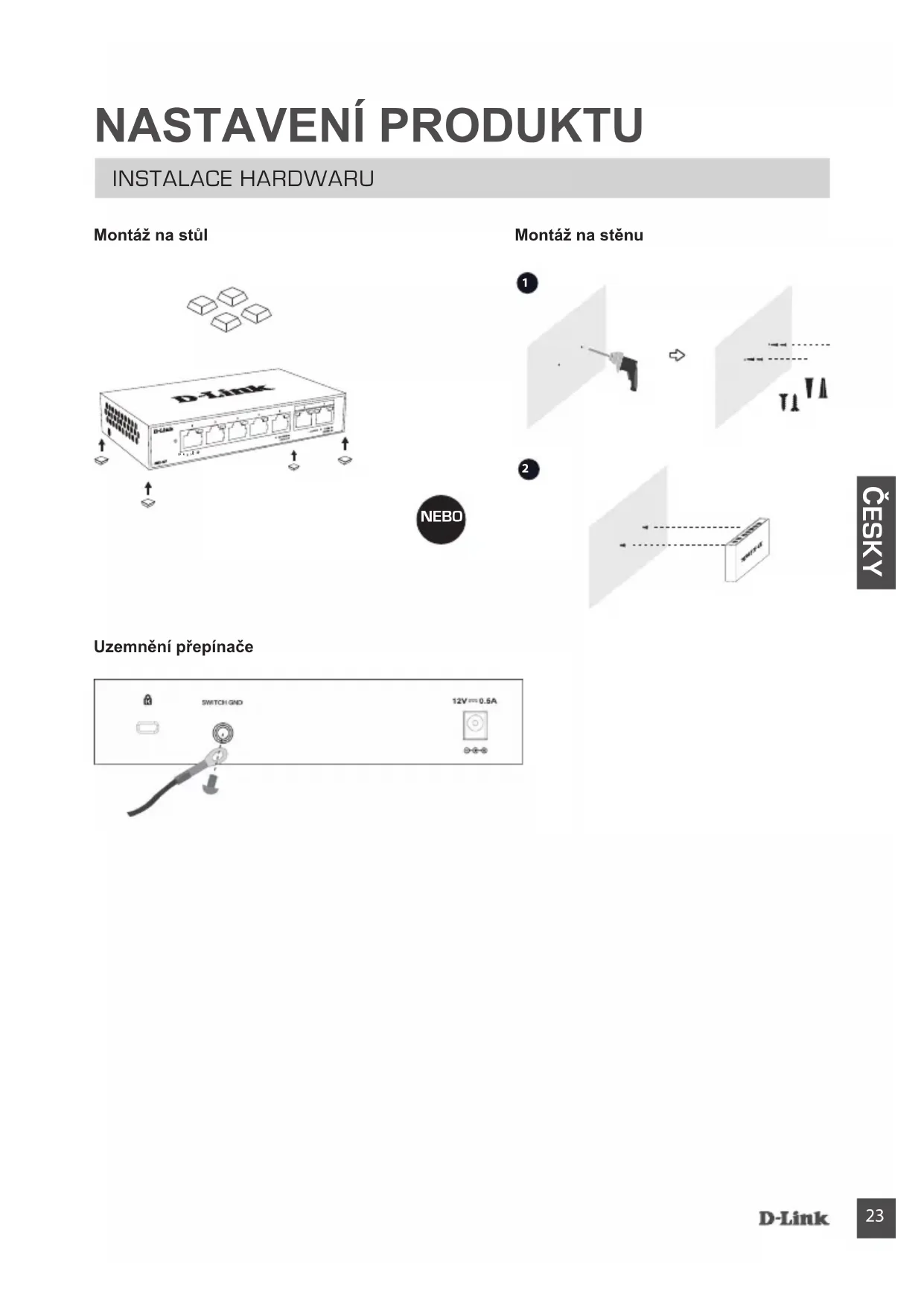

Návod zmiňuje uzemnění přepínače. Ujistěte se, že je zásuvka správně uzemněna. Přepínač má případně svorkovnici pro uzemnění.

Je přepínač kompatibilní se zařízeními 10/100 Mbps?

Ano, je zpětně kompatibilní. Porty 1-5 podporují 10/100/1000 Mbps a porty 6-7 podporují také 10/100/1000 Mbps kromě 2,5 Gbps.

Jak recyklovat přepínač na konci životnosti?

Nevyhazujte zařízení do směsného odpadu. V souladu s předpisy o odpadních elektrických a elektronických zařízeních jej odevzdejte na sběrné místo určené místními úřady k recyklaci.

NÁVOD K OBSLUZE DMS105 D-LINK

Zapojte napájecí adaptér do neobsazené elektrické zásuvky, poté zapojte druhý konec kabelu napájecího adaptéru do napájecího portu přepínače. Rozsvítí se LED napájení, která potvrzuje, že je zařízení správně napájeno.

Krok č. 2

Pomocí kabelu sítě LAN zapojte sít'ové zařízení do jednoho ze 7 portů přepínače.

Krok č. 3

Ověřte kontrolky propojení/akce (LED) na přepínači a zkontrolujte řádné připojení.

RYCHLOST PŘIPOJENÍ PORT LED

Umístění Barva Stav Popis
LED pro port 1000 BASE-T (Port 1–5)	Zelená	Trvale svítí Připojení 1000M
		Bliká Přenos dat/aktivita
	Oranžová	Trvale svítí Připojení 10/100M
		Bliká Přenos dat/aktivita
	Vyp Nesvítí Bez spojení.
LED pro port 2.5G BASE-T (Port 6–7)	Modrá	Trvale svítí Připojení 2.5G
		Bliká Přenos dat/aktivita
	Zelená	Trvale svítí Připojení 1000M
		Bliká	Přenos dat/aktivita
	Oranžová	Trvale svítí Připojení 10/100M
		Bliká Přenos dat/aktivita
	Vyp Nesvítí Bez spojení.

ŘEŠENÍ POTÍŽÍ

PROBLÉMY S INSTALACÍ A KONFIGURACÍ

1. CO MÁM DĚLAT, KDYŽ SE LED KONTROLKA NAPÁJENÍ NEROZSVÍTÍ?

Zkontrolujte, zda je napájecí adaptér správně zapojen do zásuvky a na zadní straně přepínače.

1. CO MÁM DĚLAT, KDYŽ PŘIPOJENÉ ZAŘÍZENÍ NELZE ROZPOZNAT?

Nejdříve ověřte, zda LED kontrola portu napájení bliká. Pokud LED kontrolka portu nesvítí, zkuste zařízení připojit pomocí jiného kabelu LAN.

TECHNICKÁ PODPORA

3. krok

Skontrolujte indikátory spojenia a aktivity (LED) na prepínači a overte tak správne pripojenie.

LED INDIKÁTOR RÝCHLOSTI PRIPOJENIA

LED INDIKÁTORY spojenia a aktivity

Tento symbol na výrobku nebo jeho obalu znamená, že podle místně platných předpisů se výrobek nesmí vyhazovat do komunálního odpadu, ale odeslat k recyklaci. Až výrobek doslouží, odneste jej prosím na sběrné místo určené místními úřady k tomuto účelu. Některá sběrná místa přijímají výrobky zdarma. Recyklací výrobku i obalu pomáháte chránit životní prostředí i lidské zdraví.

D-Link a životní prostředí

Ve společnosti D-Link jsme si vědomi vlivu našich provozů a výrobků na životní prostředí a snažíme se o minimalizaci těchto vlivů. Proto své výrobky navrhujeme a vyrábíme tak, aby byly co nejekologičtější, a ve výrobcích i obalech používáme recyklovatelné a nízkotoxické materiály.

Společnost D-Link doporučuje, abyste své výrobky značky D-Link vypnuli nebo vytáhli ze zásuvky vždy, když je nepoužíváte. Pomůžete tak šetřit energii a snížit emise CO2.

Více informací o našich ekologických výrobcích a obalech najdete na adrese www.dlinkgreen.com.
