DMS105 - Interruptor D-LINK - Manual de utilização gratuito

Tipo de produto	Switch de rede
Marca	D-Link
Modelo	DMS105
Número de portas	7
Tipos de portas	5 portas 1000BASE-T (portas 1-5), 2 portas 2.5GBASE-T (portas 6-7)
Velocidade de comutação	10/100/1000 Mbps nas portas 1-5, 2.5 Gbps nas portas 6-7
Alimentação	Adaptador de alimentação externo (incluído)
Instalação	Plug and Play, nenhuma configuração necessária
Display LED	Indicador de alimentação, LED Link/Act por porta (cor conforme a velocidade)
Manutenção	Desconectar antes de limpar, usar um pano seco e sem fiapos
Segurança	Não expor à água, não desmontar, evitar fontes de calor
Reciclagem	Não descartar com lixo doméstico, levar a um ponto de coleta
Ambiente	Temperatura de operação: não especificada; umidade: não especificada
Suporte técnico	Consultar o manual completo online ou contatar a D-Link

Perguntas frequentes - DMS105 D-LINK

O que fazer se o indicador de alimentação estiver apagado?

Verifique se o adaptador de alimentação está corretamente conectado a uma tomada e na parte traseira do switch. Se o problema persistir, tente outra tomada.

O que fazer se um dispositivo conectado não for detectado?

Verifique se o LED da porta pisca. Se estiver apagado, tente conectar o dispositivo com outro cabo LAN. Certifique-se também de que o dispositivo está ligado.

Como interpretar os LEDs das portas?

Portas 1-5 (1000BASE-T): verde fixo = 1000M, laranja fixo = 10/100M, piscando = atividade. Portas 6-7 (2.5GBASE-T): azul fixo = 2.5G, verde fixo = 1000M, laranja fixo = 10/100M, piscando = atividade. Apagado = sem link.

Posso usar cabos de diferentes categorias?

Sim, o switch suporta detecção automática de cabo (Auto MDI/MDIX). Use cabos Ethernet de categoria 5e ou superior para desempenho ideal.

O switch está pronto para uso imediato?

Sim, basta conectar o adaptador de alimentação e conectar os dispositivos com cabos LAN. Nenhuma configuração de software é necessária (Plug and Play).

Como limpar o switch?

Desconecte sempre o aparelho antes de limpar. Use um pano seco e sem fiapos para remover a poeira. Não use líquidos nem produtos abrasivos.

Onde devo colocar o switch para um funcionamento ideal?

Coloque-o em um local seco e bem ventilado, longe de radiadores e outras fontes de calor. Evite áreas úmidas ou com condensação.

Como aterrar o switch?

O manual menciona o aterramento do switch. Certifique-se de que a tomada está corretamente aterrada. O switch possui um terminal de aterramento, se necessário.

O switch é compatível com dispositivos de 10/100 Mbps?

Sim, ele é retroativo. As portas 1-5 suportam 10/100/1000 Mbps e as portas 6-7 também suportam 10/100/1000 Mbps além de 2.5 Gbps.

Como reciclar o switch no fim da vida útil?

Não descarte o aparelho com lixo doméstico. De acordo com a regulamentação de REEE, leve-o a um ponto de coleta designado pelas autoridades locais para ser reciclado.

MANUAL DE UTILIZADOR DMS105 D-LINK

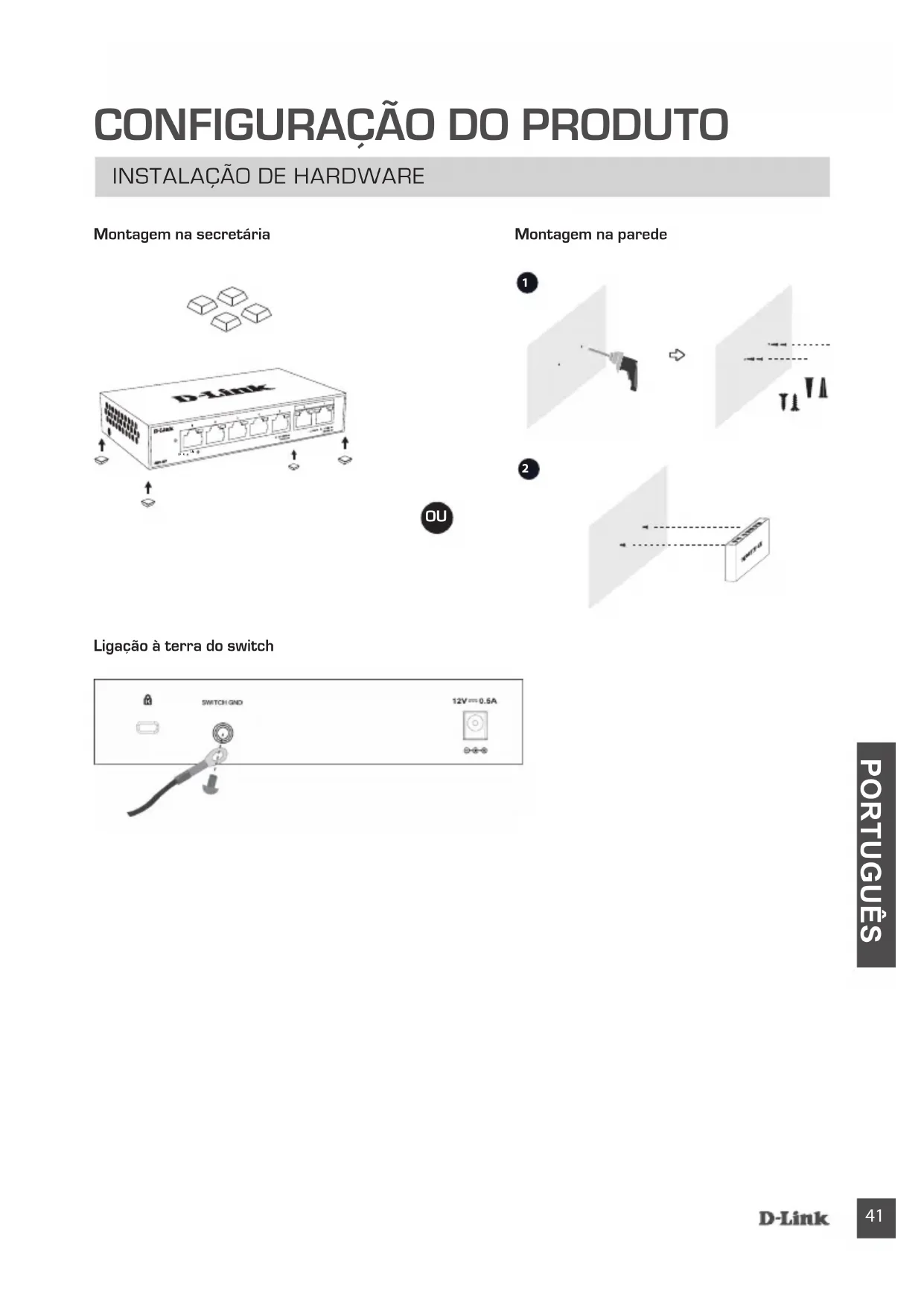

CONFIGURAÇÃO DO PRODUTO

INSTALAÇÃO DE HARDWARE

Montagem na secretária

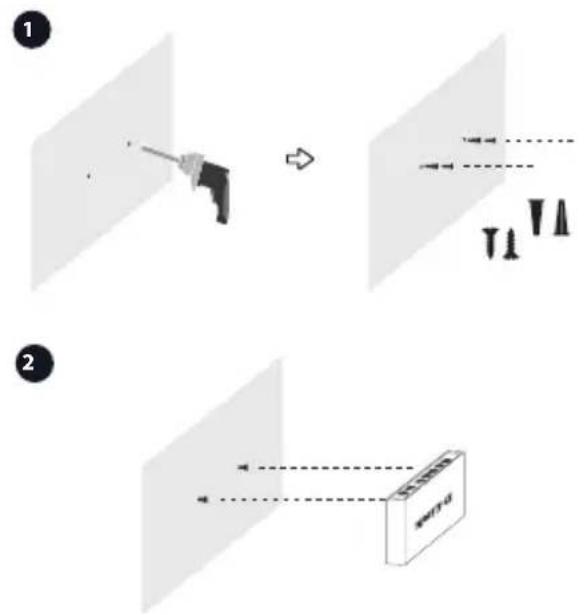

Montagem na parede

Ligação à terra do switch

CONFIGURAÇÃO DO PRODUTO

CONFIGURAÇÃO DO COMUTADOR

Passo 1

Ligue o adaptador de corrente numa tomada livre e, em seguida, ligue a outra extremidade do cabo do adaptador de corrente à porta de energia do switch. O LED de energia acende-se para confirmar que o dispositivo foi acionado corretamente.

Passo 2

Use um cabo LAN para ligar o seu dispositivo de rede a uma das 7 portas no switch.

Passo 3

Verifique as luzes Link/Act (LEDs) no switch para confirmar se a ligação é adequada.

VELOCIDADE DE LIGAÇÃO DA PORTA LED

Local Cor Estado Descrição
LED por porta 1000 BASE-T (Porta 1-5)	Verde	Fixo Ligação 1000M
		Intermitente Transmissão de dados / Atividade
	Âmbar	Fixo Ligação 10/100M
		Intermitente Transmissão de dados / Atividade
	Desligar Luz apagada Sem ligação
LED por porta 2,5G BASE-T (Porta 6-7)	Azul	Fixo Ligação 2,5G
		Intermitente Transmissão de dados / Atividade
	Verde	Fixo Ligação 1000M
		Intermitente	Transmissão de dados / Atividade
	Âmbar	Fixo Ligação 10/100M
		Intermitente Transmissão de dados / Atividade
	Desligar Luz apagada Sem ligação

RESOLUÇÃO DE PROBLEMAS

PROBLEMAS DE DEFINIÇÃO E CONFIGURAÇÃO

1. COMO DEVO PROCEDER SE O LED DE ENERGIA NÃO ACENDER?

Verifique se o adaptador de corrente está devidamente ligado a uma tomada elétrica e na parte traseira do switch.

2. COMO DEVO PROCEDER SE UM DISPOSITIVO LIGADO NÃO FOR DETECTADO?

Em primeiro lugar, verifique se o LED da Porta está a piscar. Se o LED da Porta não estiver aceso, tente ligar o dispositivo usando outro cabo LAN.

ASSISTÊNCIA TÉCNICA

Este símbolo no produto ou embalagem significa que, de acordo com as leis e regulamentações locais, este produto não deverá ser eliminado juntamente com o lixo doméstico mas enviado para a reciclagem. Transporte-o para um ponto de recolha designado pelas suas autoridades locais quando este tiver atingido o fim da sua vida útil, alguns destes pontos aceitam produtos gratuitamente. Ao reciclar o produto e respectiva embalagem desta forma, ajuda a preservar o ambiente e protege a saúde humana.

A D-Link e o ambiente

Na D-Link compreendemos e comprometemo-nos com a redução do impacto que as nossas operações e produtos possam ter no ambiente. Para minimizar este impacto a D-Link concebe e constrói os seus produtos para que estes sejam o mais inofensivos para o ambiente possível, utilizando materiais recicláveis e não tóxicos tanto nos produtos como nas embalagens.

A D-Link recomenda que desligue os seus produtos D-Link quando estes não se encontrarem em utilização. Com esta acção ajudará a poupar energia e reduzir as emissões de CO2.

Para saber mais sobre os nossos produtos e embalagens responsáveis a nível ambiental visite www.dlinkgreen.com.
