MANUALE UTENTE DMS105 D-LINK

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

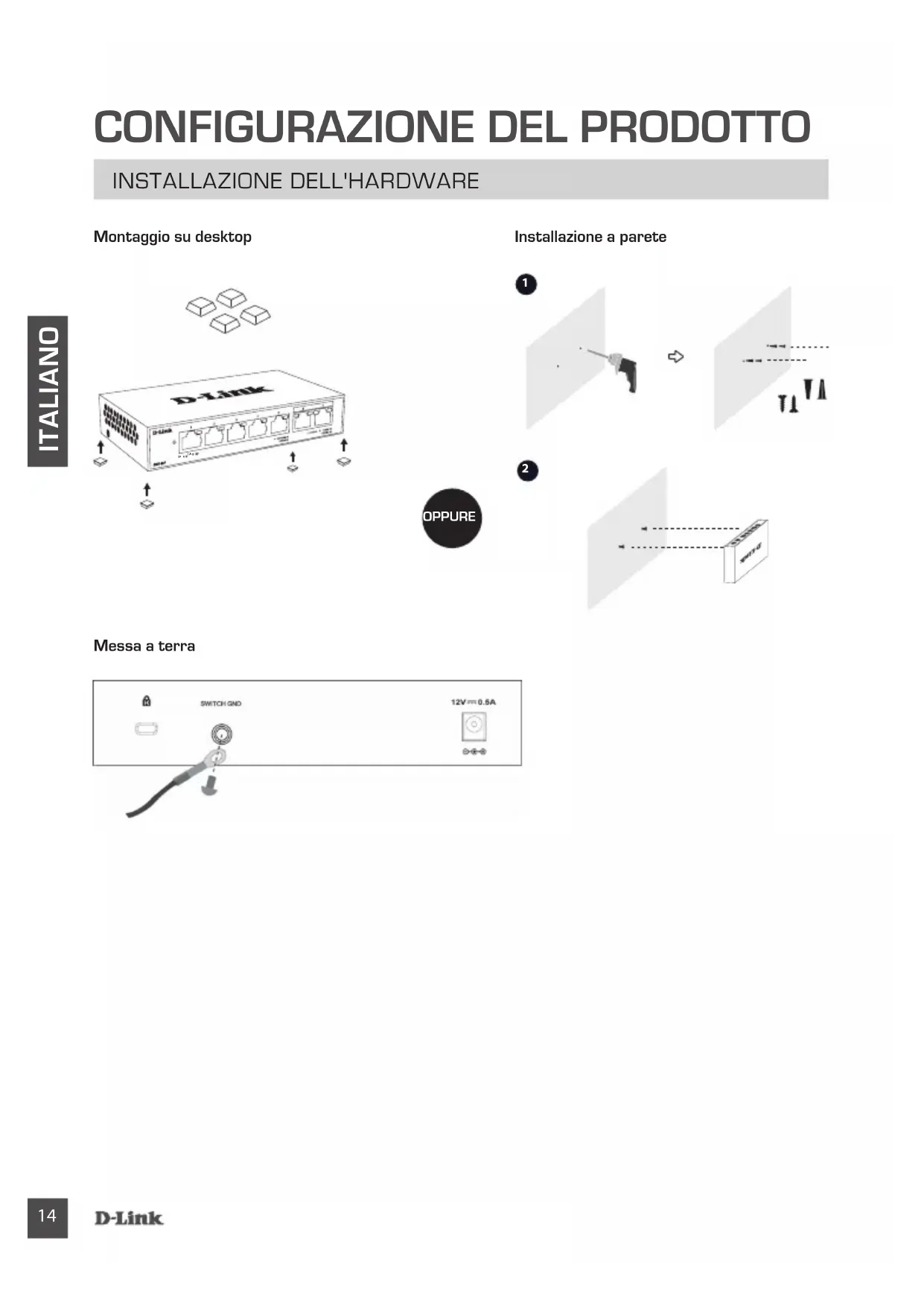

CONFIGURAZIONE DEL PRODOTTO

INSTALLAZIONE DELL'HARDWARE

Montaggio su desktop
ITALIANO

Installazione a parete

CONFIGURAZIONE DEL PRODOTTO

CONFIGURAZIONE SWITCH

Fase 1

Collegare l'adattatore di alimentazione a una presa a muro libera, quindi collegare l'altra estremità del cavo dell'adattatore di alimentazione alla porta di alimentazione Dello switch. Il LED di alimentazione si accenderà a confermare che il dispositivo è correttamente alimentato.

Fase 2

Utilizzare un cavo LAN per collegare il dispositivo di rete ad una delle 7 porte dello switch.

Controllare le spie di collegamento/act (LED) sullo switch per verificare che il collegamento sia corretto.

VELOCITÀ DI CONNESSIONE LED DELLA PORTA

Posizione Colore Stato Descrizione
LED Per Porta BASE-T 1000 (Porta 1-5)	Verde	Fisso Connessione 1000M
		Lampeggiante Attività/Trasmissione dati
	Ambra	Fisso Connessione 10/100M
		Lampeggiante Attività/Trasmissione dati
	Off Spia spenta Collegamento assente
LED Per Porta BASE-T 2.5G (Porta 6-7)	Blu	Fisso Connessione 2.5G
		Lampeggiante Attività/Trasmissione dati
	Verde	Fisso Connessione 1000M
		Lampeggiante Attività/Trasmissione dati
	Ambra	Fisso Connessione 10/100M
		Lampeggiante Attività/Trasmissione dati
	Off Spia spenta Collegamento assente

RISOLUZIONE DEI PROBLEMI

PROBLEMI DI IMPOSTAZIONE E CONFIGURAZIONE

1. CHE COSA È NECESSARIO FARE SE IL LED ALIMENTAZIONE NON È ACCESO?

Verificare che l'adattatore di alimentazione sia correttamente collegato a una presa a muro e al retro dello switch.

2. CHE COSA È NECESSARIO FARE SE UN DISPOSITIVO COLLEGATO NON VIENE RILEVATO?

In primo luogo, verificare che il LED porta lampeggi. Se il LED porta non è acceso, provare a utilizzare un altro cavo LAN per collegare il dispositivo.

ASSISTENZA TECNICA

La presenza di questo simbolo sul prodotto o sulla confezione del prodotto indica che, in conformità alle leggi e alle normative locali, questo prodotto non deve essere smaltito nei rifiuti domestici, ma avviato al riciclo. Una volta terminato il ciclo di vita utile, portare il prodotto presso un punto di raccolta indicato dalle autorità locali. Alcuni questi punti di raccolta accettano gratuitamente i prodotti da riciclare. Scegliendo di riciclare il prodotto e il relativo imballaggio, si contribuirà a preservare l'ambiente e a salvaguardare la salute umana.

D-Link e l'ambiente

D-Link cerca da sempre di ridurre l'impatto ambientale dei propri stabilimenti e dei propri prodotti. Allo scopo di ridurre al minimo tale impatto, D-Link progetta e realizza i propri prodotti in modo che rispettino il più possibile l'ambiente, utilizzando materiali riciclabili a basso tasso di tossicità sia per i prodotti che per gli imballaggi.

D-Link raccomanda di spegnere sempre i prodotti D-Link o di scollegarne la spina quando non vengono utilizzati. In questo modo si contribuirà a risparmiare energia e a ridurre le emissioni di anidride carbonica.

Per ulteriori informazioni sui prodotti e sugli imballaggi D-Link a ridotto impatto ambientale, visitate il sito all'indirizzo www.dlinkgreen.com
