Өнім түрі	Желілік коммутатор
Бренд	D-Link
Модель	DMS105
Порттар саны	7
Порт түрлері	1000BASE-T 5 порт (1-5 порттар), 2.5GBASE-T 2 порт (6-7 порттар)
Коммутация жылдамдығы	1-5 порттарда 10/100/1000 Мбит/с, 6-7 порттарда 2.5 Гбит/с
Қуат көзі	Сыртқы желілік адаптер (жиынтықта)
Орнату	Plug and Play, конфигурация қажет емес
Жарықдиодты индикатор	Қуат индикаторы, әр порт үшін Link/Act жарықдиоды (жылдамдыққа байланысты түсі)
Күтім	Тазалау алдында ажыратыңыз, құрғақ түксіз шүберек пайдаланыңыз
Қауіпсіздік	Суға ұшыратпаңыз, бөлшектемеңіз, жылу көздерінен аулақ болыңыз
Қайта өңдеу	Тұрмыстық қалдықтармен бірге тастамаңыз, жинау пунктіне тапсырыңыз
Қоршаған орта	Жұмыс температурасы: көрсетілмеген; ылғалдылық: көрсетілмеген
Техникалық қолдау	Толық нұсқаулықты онлайн қараңыз немесе D-Link компаниясына хабарласыңыз

Жиі қойылатын сұрақтар - DMS105 D-LINK

Қуат индикаторы өшіп қалса не істеу керек?

Қуат адаптерінің қабырға розеткасына және коммутатордың артына дұрыс жалғанғанын тексеріңіз. Егер мәселе сақталса, басқа розетканы қолданып көріңіз.

Қосылған құрылғы анықталмаса не істеу керек?

Порт индикаторының жыпылықтағанын тексеріңіз. Егер ол өшіп тұрса, құрылғыны басқа LAN кабелімен қосып көріңіз. Құрылғының қосулы екеніне де көз жеткізіңіз.

Порттардың жарықдиодтарын қалай түсіндіруге болады?

1-5 порттар (1000BASE-T): тұрақты жасыл = 1000M, тұрақты сары = 10/100M, жыпылықтау = белсенділік. 6-7 порттар (2.5GBASE-T): тұрақты көк = 2.5G, тұрақты жасыл = 1000M, тұрақты сары = 10/100M, жыпылықтау = белсенділік. Өшіп тұру = байланыс жоқ.

Әр түрлі санаттағы кабельдерді пайдалана аламын ба?

Иә, коммутатор кабельді автоматты түрде анықтауды қолдайды (Auto MDI/MDIX). Оңтайлы өнімділік үшін 5e санаты немесе одан жоғары Ethernet кабельдерін пайдаланыңыз.

Коммутаторды бірден пайдалануға бола ма?

Иә, желілік адаптерді қосып, құрылғыларды LAN кабельдерімен жалғау жеткілікті. Бағдарламалық конфигурация қажет емес (Plug and Play).

Коммутаторды қалай тазалау керек?

Тазалау алдында құрылғыны әрқашан ажыратыңыз. Шаңды кетіру үшін құрғақ түксіз шүберек пайдаланыңыз. Сұйықтықтарды немесе абразивті заттарды пайдаланбаңыз.

Оңтайлы жұмыс үшін коммутаторды қайда орналастыру керек?

Оны құрғақ және жақсы желдетілетін жерге, радиаторлардан және басқа жылу көздерінен алыс орналастырыңыз. Ылғалды немесе конденсациясы бар аймақтардан аулақ болыңыз.

Коммутаторды қалай жерге тұйықтау керек?

Нұсқаулықта коммутаторды жерге тұйықтау керектігі айтылған. Қабырға розеткасының дұрыс жерге тұйықталғанына көз жеткізіңіз. Қажет болса, коммутаторда жерге тұйықтау терминалы бар.

Коммутатор 10/100 Мбит/с құрылғыларымен үйлесімді ме?

Иә, ол кері үйлесімді. 1-5 порттары 10/100/1000 Мбит/с қолдайды, ал 6-7 порттары 2.5 Гбит/с-тан басқа 10/100/1000 Мбит/с қолдайды.

Қызмет ету мерзімі аяқталғаннан кейін коммутаторды қалай қайта өңдеуге болады?

Құрылғыны тұрмыстық қалдықтармен бірге тастамаңыз. DEEE ережесіне сәйкес, оны қайта өңдеу үшін жергілікті билік органдары белгілеген жинау пунктіне тапсырыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ DMS105 D-LINK

Алматы, Күрманғазы к-сі,143 үй

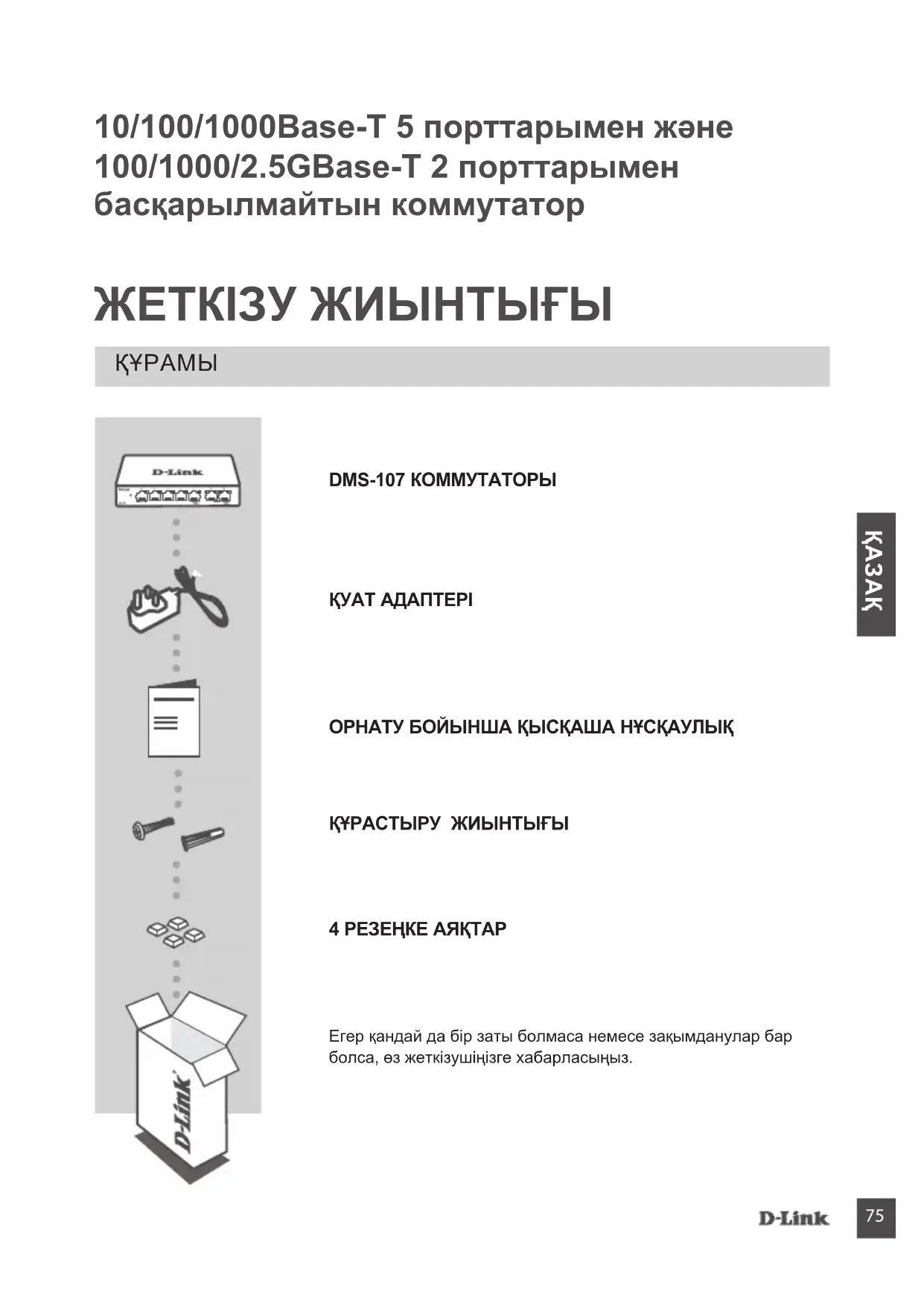

10/100/1000Base-T 5 порттарымен және 100/1000/2.5GBase-T 2 порттарымен басқарылмайтын коммутатор

ЖЕТКІЗУ ЖИЫНТЫFЫ

КУРАМЫ

DMS-107 КОММУТАТОРЫ

КУАТ АДАПТЕРІ

Егер қандай да бір заты болмаса немесе зақымданулар бар болса, өз жеткізушіңізге хабарласыңыз.

OPHATY

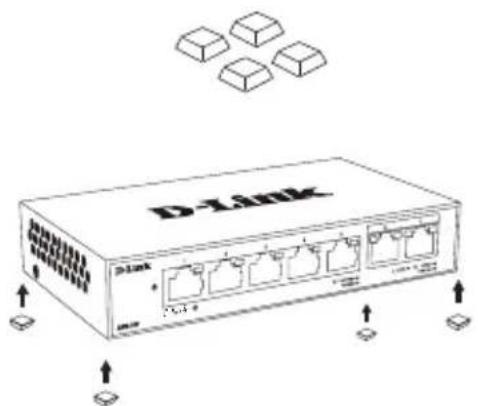

КОММУТАТОРДЫ ОРНАТУ

Коммутаторды кабырғаға бекіту

Куат адаптерін коммутатордың артқы панелінде орналасқан тиісті жалғағышқа және электр розеткасына қосыңыз. Жанған куат индикаторы құрылғының куат көзінің қосылғанын білдіреді.

2-кадам

Ethernet-кабелін желілік құрылғыға және коммутатордағы жеті порттың біріне қосыңыз.

3-кадам

Курылғының портқа тиісті жолмен қосылғанына көз жеткізу үшін коммутатордағы тиісті Link/Act индикаторын тексеріңіз.

Орналасуы Түсі Жай-құйі Сипаттамасы
1000Base-T портына индикатор(1-5 порттар)	Жасыл	Жанып түр	Портка 1000 Мбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Сары	Жанып түр	Портка 10/100 Мбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Жанбайды Жан байды Құрылғы портка қосылмаған
2.5GBase-T портына индикатор(6-7 порттар)	Көк	Жанып түр	Портка 2,5 Гбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Жасыл	Жанып түр	Портка 1000 Мбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Сары	Жанып түр	П Ortка 10/100 Мбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Жанбайды Жан байды Құрылғы портка қосылмағен

Куат адаптерінің электр розеткасына және коммутатордың артқы панелінде орналасқан тиісті жалғағышка дұрыс қосылғанына көз жеткізіңіз.

Алдымен тиісті порттың жай-куйі индикаторының жанып түрганын/жыпылықтап түрганын тексеріңіз. Егер индикатор жанбаса/жыпылықтамаса, желілік құрылғыны басқа Ethernet-кабельдің көмегімен қосыңыз.
