DMS105 - Перемикач D-LINK - Безкоштовний посібник користувача

Тип продукту	Мережевий комутатор
Бренд	D-Link
Модель	DMS105
Кількість портів	7
Типи портів	5 портів 1000BASE-T (порти 1-5), 2 порти 2.5GBASE-T (порти 6-7)
Швидкість комутації	10/100/1000 Мбіт/с на портах 1-5, 2.5 Гбіт/с на портах 6-7
Живлення	Зовнішній блок живлення (входить до комплекту)
Встановлення	Plug and Play, не потребує налаштування
LED-індикація	Індикатор живлення, LED Link/Act для кожного порту (колір залежно від швидкості)
Догляд	Від'єднати перед чищенням, використовувати суху безворсову тканину
Безпека	Не піддавати впливу води, не розбирати, уникати джерел тепла
Утилізація	Не викидати разом із побутовими відходами, здати в пункт прийому
Навколишнє середовище	Робоча температура: не вказана; вологість: не вказана
Технічна підтримка	Зверніться до повної інструкції онлайн або зв'яжіться з D-Link

Часті запитання - DMS105 D-LINK

Що робити, якщо індикатор живлення не світиться?

Перевірте, чи блок живлення правильно підключено до розетки та до задньої панелі комутатора. Якщо проблема не зникає, спробуйте іншу розетку.

Що робити, якщо підключений пристрій не виявляється?

Перевірте, чи блимає індикатор порту. Якщо він не світиться, спробуйте підключити пристрій іншим LAN-кабелем. Також переконайтеся, що пристрій увімкнено.

Як інтерпретувати LED-індикатори портів?

Порти 1-5 (1000BASE-T): постійно зелений = 1000M, постійно помаранчевий = 10/100M, блимає = активність. Порти 6-7 (2.5GBASE-T): постійно синій = 2.5G, постійно зелений = 1000M, постійно помаранчевий = 10/100M, блимає = активність. Не світиться = немає з'єднання.

Чи можна використовувати кабелі різних категорій?

Так, комутатор підтримує автоматичне визначення кабелю (Auto MDI/MDIX). Використовуйте Ethernet-кабелі категорії 5e або вище для оптимальної продуктивності.

Чи готовий комутатор до негайного використання?

Так, достатньо підключити блок живлення та з'єднати пристрої LAN-кабелями. Жодного програмного налаштування не потрібно (Plug and Play).

Як чистити комутатор?

Завжди від'єднуйте пристрій перед чищенням. Використовуйте суху безворсову тканину для видалення пилу. Не використовуйте рідини або абразивні засоби.

Де розмістити комутатор для оптимальної роботи?

Розмістіть його в сухому, добре провітрюваному місці, подалі від радіаторів та інших джерел тепла. Уникайте вологих місць або місць з конденсацією.

Як заземлити комутатор?

В інструкції згадується заземлення комутатора. Переконайтеся, що розетка правильно заземлена. Комутатор має клему заземлення за потреби.

Чи сумісний комутатор з пристроями 10/100 Мбіт/с?

Так, він зворотно сумісний. Порти 1-5 підтримують 10/100/1000 Мбіт/с, а порти 6-7 також підтримують 10/100/1000 Мбіт/с, крім 2.5 Гбіт/с.

Як утилізувати комутатор після закінчення терміну служби?

Не викидайте пристрій разом із побутовими відходами. Відповідно до правил утилізації WEEE, здайте його в пункт прийому, призначений місцевою владою, для переробки.

ПОСІБНИК КОРИСТУВАЧА DMS105 D-LINK

КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

Київ, вул. Межигірська, 87-А

Тел.: [phone]

E-mail: [e-mail]

Moldova

Chisinau; str.C.Negruzzi-8

Tel: [phone]

E-mail:[e-mail]

Беларусь

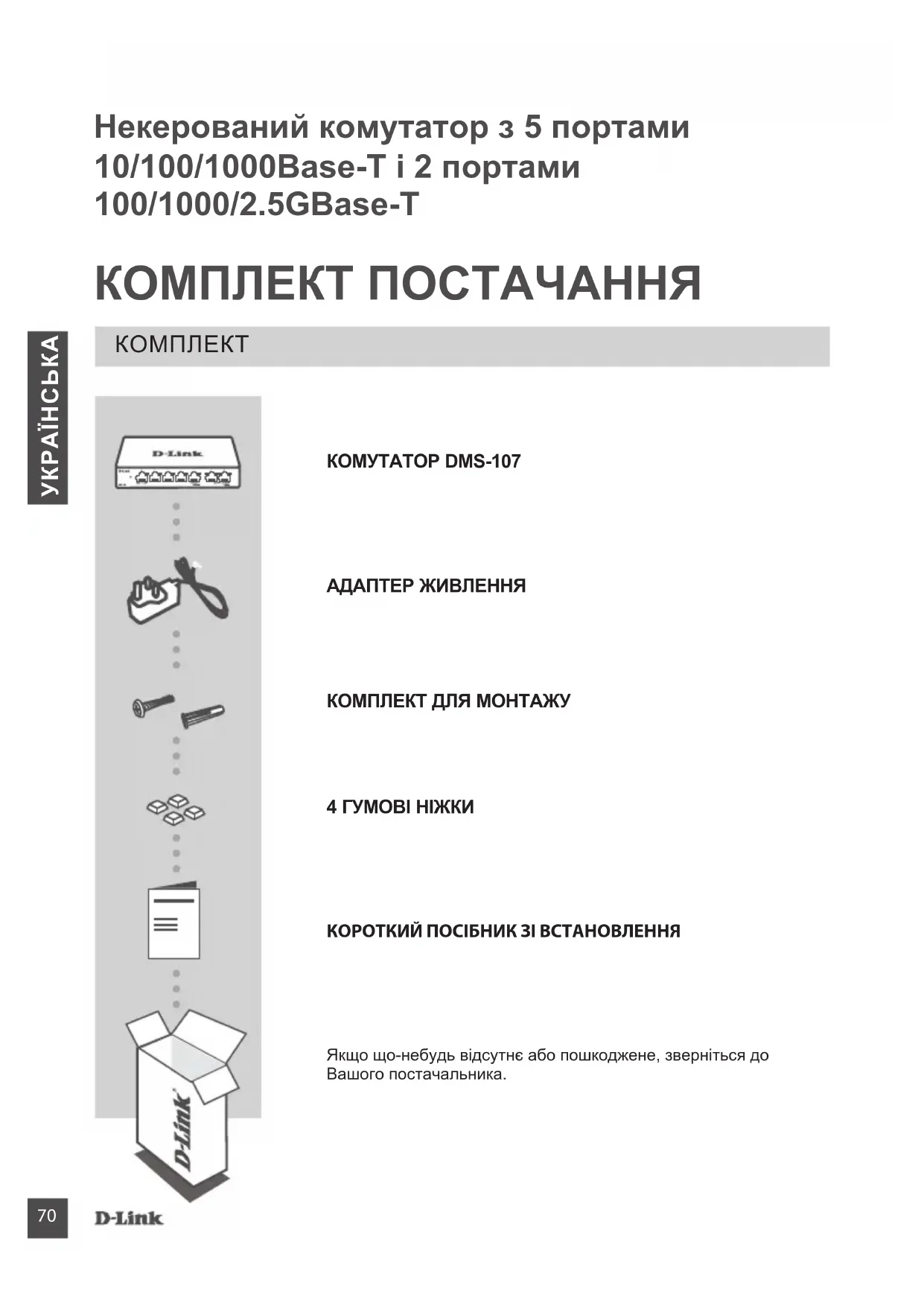

Некерований комутатор з 5 портами 10/100/1000Base-T i 2 портами 100/1000/2.5GBase-T

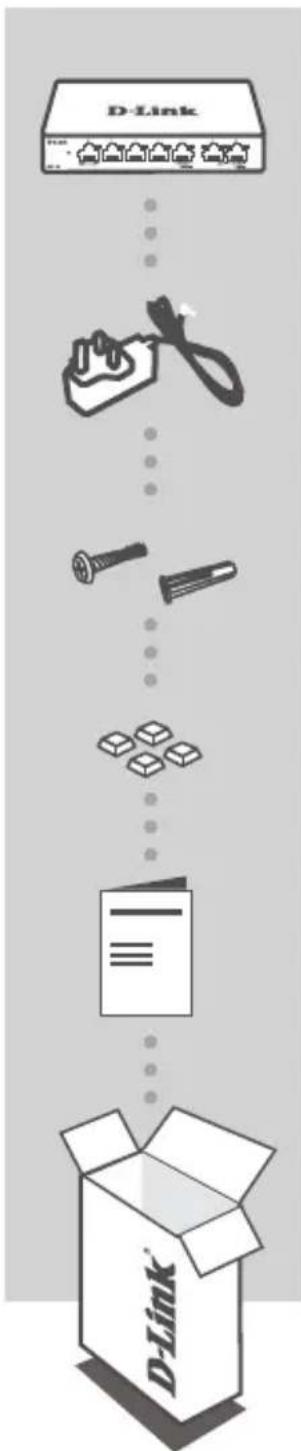

КОМПЛЕКТ ПОСТАЧАННЯ

КОМПЛЕКТ

KOMYTATOP DMS-107

АДАПТЕР ЖИВЛЕННЯ

КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

Якщо що-небудь відсутнє або пошкоджене, зверніться до Вашого постачальника.

ВСТАНОВЛЕННЯ

ВСТАНОВЛЕННЯ КОМУТАТОРА

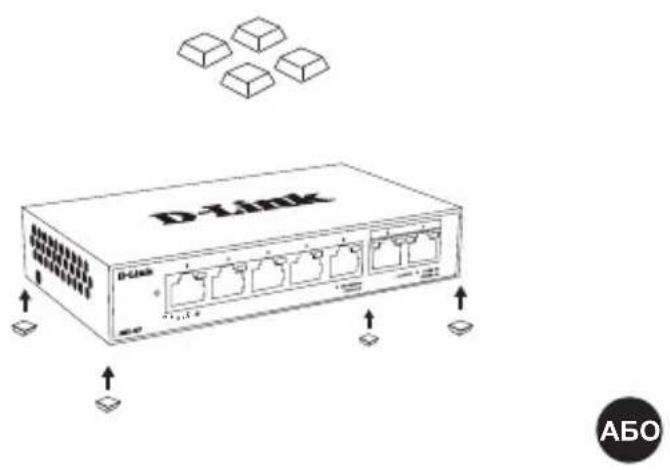

Встановлення комутатора на стіл

Кріплення комутатора до стіни

Заземлення комутатора

ВСТАНОВЛЕННЯ

ВСТАНОВЛЕННЯ КОМУТАТОРА

Крок 1

Підключіть адаптер живлення до відповідного роз'єму на задній панелі комутатора та до електричної розетки. Індикатор світиться, коли живлення комутатора увімкнене.

Крок 2

Підключіть Ethernet-кабель до пристрою і до одного з портів Ethernet на комутаторі.

Крок 3

Перевірте відповідний індикатор Link/Act на комутаторі, щоб переконатися, що пристрій належним чином підключено до порту.

ІНДИКАТОРИ ПОРТІВ

ІНДИКАТОРИ Link/Act

Розташування Колір	Стан Опис
Індикатор на порт 1000Base-T (Порти 1-5)	Зелений	Світиться	До порту підключено пристрій на швидкості 1000 Мбіт/с
		Блимає	На порту виконується передача даних
	Жовтий	Світиться	До порту підключено пристрій на швидкості 10/100 Мбіт/с
		Блимає	На порту виконується передача даних
	Не світиться Не	світиться Пристрій не	підключено до порту
Індикатор на порт 2.5GBase-T (Порти 6-7)	Синій	Світиться	До порту підключено пристрій на швидкості 2,5 Гбіт/с
		Блимає	На порту виконується передача даних
	Зелений	Світиться	До порту підключено пристрій на швидкості 1000 Мбіт/с
		Блимає	На порту виконується передача даних
	Жовтий	Світиться	До порту підключено пристрій на швидkості 10/100 Мбіт/с
		Блимає	На порту виконується передача даних
	Не світиться Не	світиться Пристрій не	підключено до порту

ПОШУК ТА ВИПРАВЛЕННЯ НЕСПРАВНОСТЕЙ

ПРОБЛЕМИ ПРИ ВСТАНОВЛЕННІ ТА НАЛАГОДЖЕННІ

1. ЩО РОБИТИ, ЯКЩО ІНДИКАТОР ЖИВЛЕННЯ НЕ СВІТИТЬСЯ?

Переконайтеся, що адаптер живлення підключено до електричної мережі та до відповідного роз'єму на задній панелі комутатора належним чином.

2. ЩО РОБИТИ, ЯКЩО ПІДКЛЮЧЕНИЙ МЕРЕЖЕВИЙ ПРИСТРІЙ НЕ ВИЗНАЧАЄТЬСЯ?

Спочатку перевірте, горить / блимає індикатор стану відповідного порту. Якщо індикатор не горить / не блимає, підключіть мережний пристрій за допомогою іншого Ethernet-кабелю.

ТЕХНІЧНА ПІДТРИМКА

Оновлення програмного забезпечення та документація доступні на Інтернет-сайтах нашої корпорації.

Корпорація D-Link надає безкоштовну підтримку для клієнтів протягом гарантійного терміну.

Клієнти можуть звернутися до групи технічної підтримки D-Link за телефоном або через Інтернет.
