KÄYTTÖOHJE DMS105 D-LINK

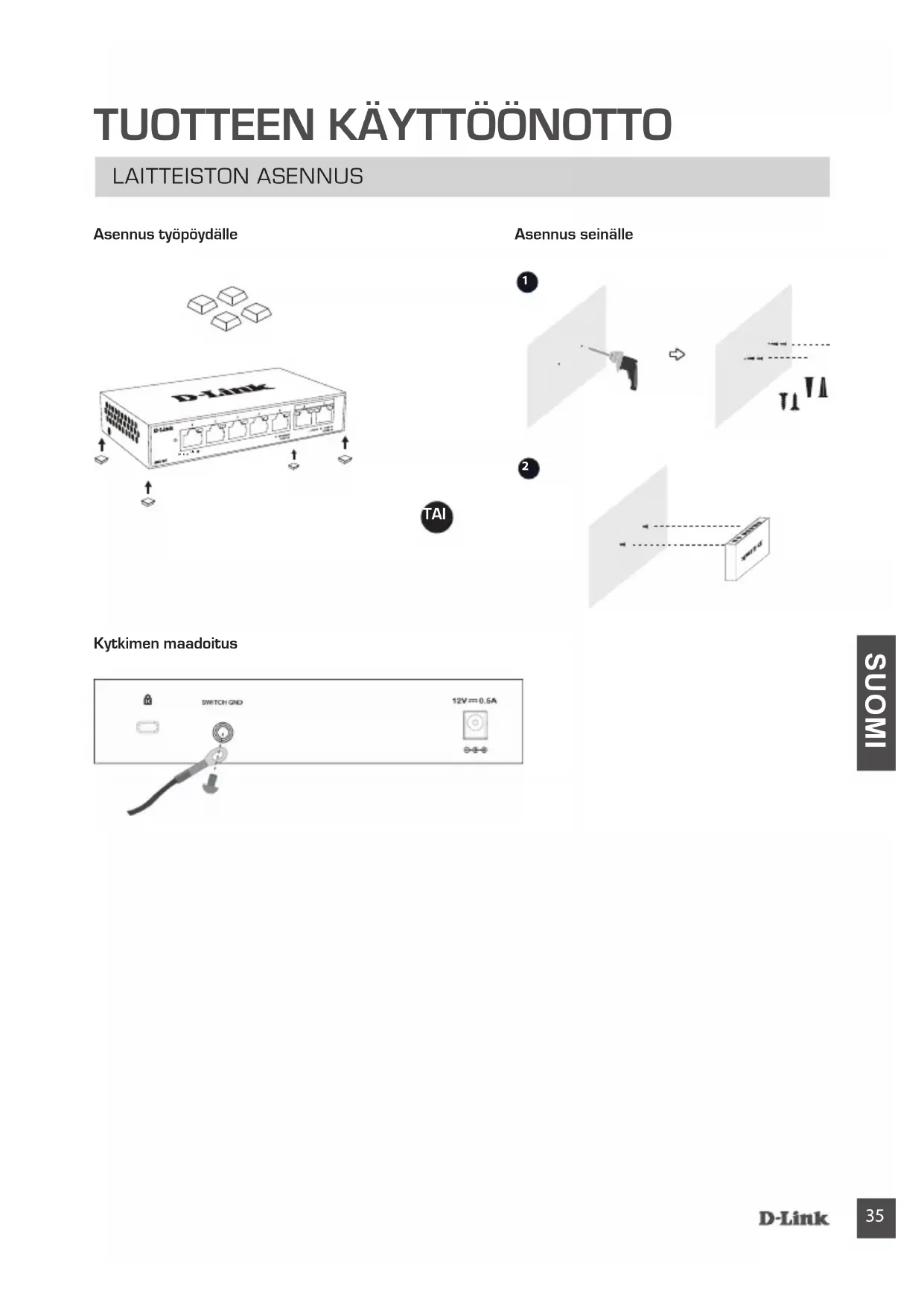

LAITTEISTON ASENNUS Asennus työpöydälle Kytkimen maadoitus Asennus seinälle

KYTKIMEN ASENNUS Vaihe 1 Kytke virtasovitin vapaaseen pistorasiaan ja kytke sitten virtasovittimen toinen pää kytkimen virtaliittimeen. Virran merkkivalo syttyy sen merkiksi, että laitteeseen on kytketty virta. Vaihe 2 Käytä LAN-kaapelia verkkolaitteesi yhdistämiseen yhteen kytkimen seitsemästä portista. Vaihe 3 Tarkista kytkimen Link/ACT-valot (merkkivalot) ja varmista yhteyden asianmukaisuus. Tilan merkkivaloLähiverkkoInternetReititinLAN LAN LAN LANVirta37 SUOMI Sijainti Väri Tila Kuvaus Merkkivalo 1000 BASE-T -portissa(portit 1–5)VihreäPalaa 1 000 M:n yhteysVilkkuu Tiedonsiirto/aktiivinenKullanruskeaPalaa 10/100 M:n yhteysVilkkuu Tiedonsiirto/aktiivinenEi ole Ei pala Ei yhteyttäKunkin 2,5 G:n BASE-T-portin merkkivalo(portit 6–7)SininenPalaa 2,5 G:n yhteysVilkkuu Tiedonsiirto/aktiivinenVihreäPalaa 1 000 M:n yhteysVilkkuuTiedonsiirto/aktiivinenKullanruskeaPalaa 10/100 M:n yhteysVilkkuu Tiedonsiirto/aktiivinenEi ole Ei pala Ei yhteyttä PORTIN YHTEYSNOPEUSMERKKIVALO Link/Act-MERKKIVALOT VIANMÄÄRITYS

Tarkista, että virtasovitin on liitetty oikein pistorasiaan ja kytkimen takaosaan.

2. MITÄ VOIN TEHDÄ, JOS YHDISTETTYÄ LAITETTA EI TUNNISTETA?

Tarkista ensin, että portin merkkivalo vilkkuu. Jos portin merkkivalo ei pala, yritä kytkeä laite käyttämällä toista LAN-kaapelia. TEKNINEN TUKI38 SVENSKA PRODUKTINSTALLATION MASKINVARUINSTALLATION Bordsplacering Jordning av switch Väggmontering
