DGS1005D - Kytkin D-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Verkkokytkin
Merkki	D-Link
Malli	DGS1005D
Porttien määrä	5 Gigabit Ethernet -porttia 10/100/1000 Mbit/s
Virtalähde	Ulkoinen verkkolaite
Merkkivalot	Power (vihreä), Link/Act (vihreä vilkkuva)
Seinäasennus	Kyllä, ruuveilla (eivät sisälly)
Päätoiminnot	Gigabit-kytkentä, automaattinen tunnistus, Plug-and-Play
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10% - 90% tiivistymätön
Mitat (P x L x K)	noin 140 x 80 x 30 mm
Paino	noin 200 g
Huolto	Puhdista kuivalla liinalla; vältä kosteutta
Turvallisuus	Käytä vain mukana toimitettua sovitinta; älä altista vedelle
Varaosat	Ei saatavilla; verkkolaite mukana
Tekninen tuki	D-Linkin verkkosivusto: http://www.dlink.com/support

Usein kysytyt kysymykset - DGS1005D D-LINK

Mitä tehdä, jos virtamerkkivalo on sammunut?

Tarkista, että verkkolaite on kytketty pistorasiaan ja kytkimeen. Jos valo ei syty, kokeile toista pistorasiaa.

Mitä tehdä, jos kytkettyä laitetta ei havaita?

Tarkista, vilkkuuko portin Link/Act-merkkivalo. Jos ei, kokeile toista Ethernet-kaapelia.

Kuinka asentaa kytkin seinälle?

Käytä laitteen pohjassa olevia kahta kiinnitysreikää. Sementtiseinälle asenna nylon-tulpat ja T3 x 15L -ruuvit; puuseinälle ruuvaa ruuvit suoraan. Ripusta kytkin.

Kuinka monta porttia DGS1005D:ssä on?

Siinä on 5 Gigabit Ethernet -porttia 10/100/1000 Mbit/s.

Kuinka kytkin kytketään?

Kytke verkkolaite pistorasiaan ja liitä se virtaporttiin. Liitä sitten laitteet Ethernet-kaapeleilla portteihin.

Mitä vihreä vilkkuva merkkivalo tarkoittaa?

Link/Act-valo vilkkuu, kun dataa lähetetään tai vastaanotetaan portissa.

Voinko käyttää kytkintä heti ilman asetuksia?

Kyllä, se on Plug-and-Play-kytkin. Se ei vaadi ohjelmiston asetuksia.

Onko kytkin yhteensopiva tavallisten Ethernet-kaapeleiden kanssa?

Kyllä, se toimii Cat5e tai uudemmilla kaapeleilla Gigabit-nopeuksilla.

Mitä tehdä, jos kytkin ylikuumenee?

Varmista, että se on sijoitettu hyvin ilmastoituun paikkaan, suojassa suoralta auringonvalolta ja lämmönlähteiltä.

Mistä löydän teknisen tuen?

Siirry D-Linkin verkkosivustolle: http://www.dlink.com/support ladataksesi oppaan tai ottaaksesi yhteyttä tukeen.

KÄYTTÖOHJE DGS1005D D-LINK

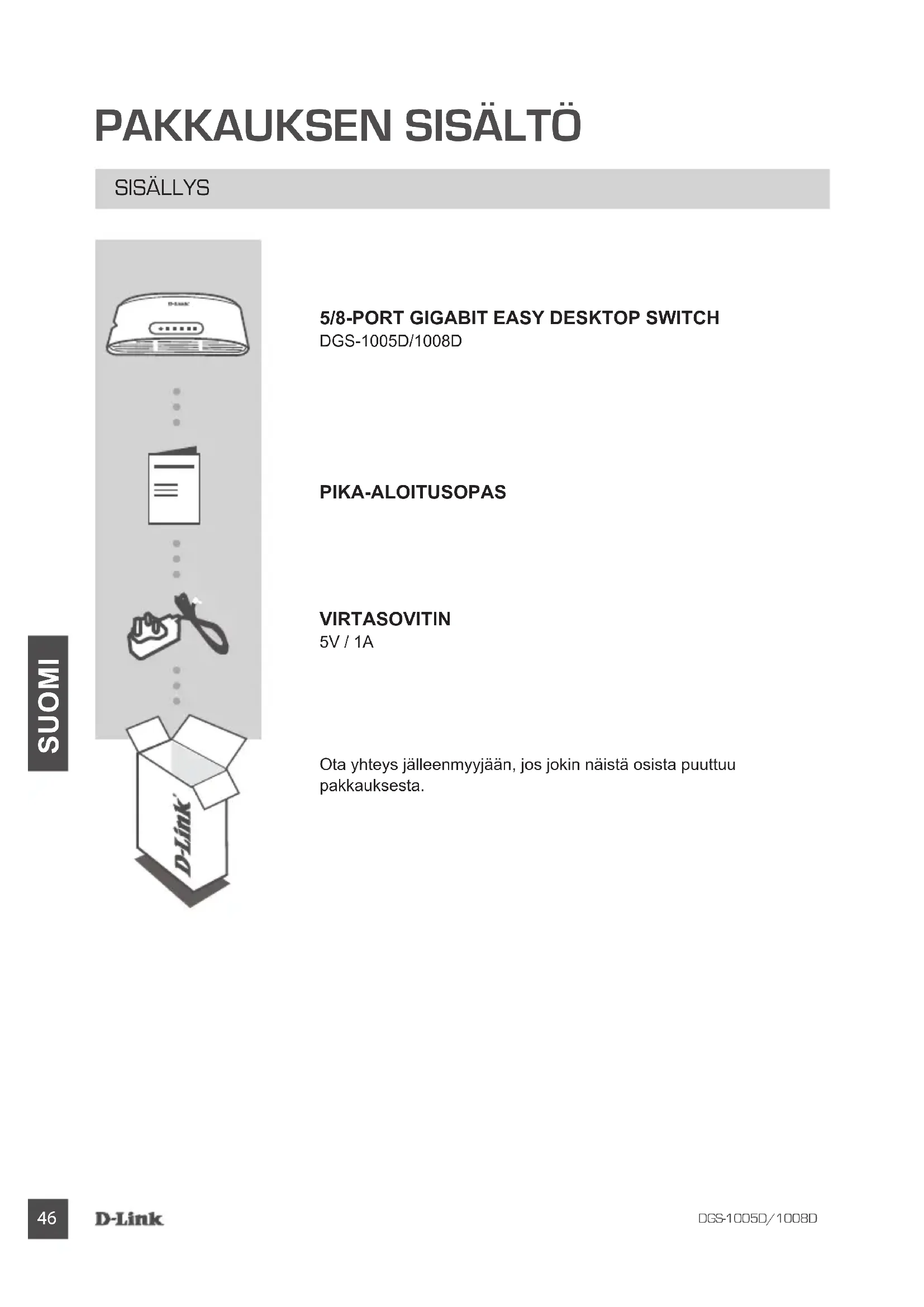

Ota yhteys jälleenmyyjään, jos jokin näistä osista puuttuu pakkauksesta.

TUOTTEEN KÄYTTÖONOTTO

KYTKIMEN ASENNUS

Vaihe 1 Virtasovittimen kytkeminen

Kytke virtasovitin vapaaseen pistorasiaan ja kytke sitten sovittimen kaapelin toinen pää laitteen DGS-1005D/1008D virtaliitttimeen.

Virran merkkivalo syttyy sen merkiki, etta laitteeseen on kytketty virta.

Vaihe 2 10/100/1000 Mbps:n Gigabit-Ethernet-porttien käytö

Kytke verkkolaitteesi LAN-kaapelilla yhteen DGS-1005D:n 5 portista tai 1008D:n 8 portista.

Vaihe 3 Varmista,ettkytkin on kytketty palle.

Virran merkkivalo palaa vihreänä, kun kytkin saa virtaa. Muuten se ei pala.

Märirä, etta verkkolaitteet on yhdistetty

Link/Act-merkkivalo palaa vihreänä, kun portti on yhdistetty laitteeseen.

Vihrea merkkivalo vilkkuu, kun tietoja lahetetaan tai vastaanotetaan.

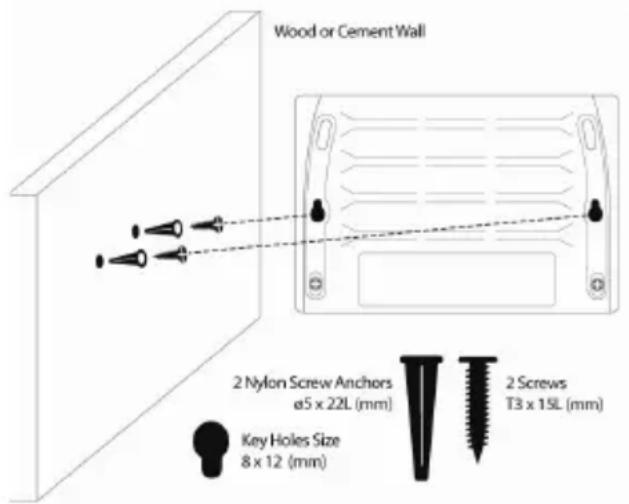

SEINAKOKOONPANOT

DGS-1005D/1008D voidaan kiinnittä seinälle. Kytkimen pohjassa on kaksi kiinnitysaukkoa tähän tarkoitukseen. Varmista, etta etupaneeli on paljaana, jotta næt merkkivalot. Katso lisātietoja alla olevasta kuvasta:

A. SEMENTTISEINAAN KIINNITYS

1. Kiinnita nailonista valmistetut ruuviankkurit sementtiseinaan.
2. Kierrä T3 x 15L -ruuvit nailonista valmistettuihin ruuviankkureihin.
3. Ripusta kytkin kiinnitsreilistakaisin ruuvien varaan.

B. PUUSEINAAN KIINNITYS

1. Kierrä T3 x 15L -ruuvit kiinn puuseinaan.

2. Ripusta kytkin kiinnitysrei'istakaisin ruuvien varaan. Nyt seinäkiinnityson valmis.

a) Puuseinaan kiinnittamiseen tarvitaan vahintaan 3/4 tuuman ruuvi.
b) Sementtiseinaan kiinnittamiseen tarvitaan vahintaan 3 tuuman ruuvi.

C. METALLISEINAAN KIINNITYS

1. Kiinnitä magneettikantaiset ruuvit (lisāvaruste) kytkimen kiinnitsreikiin.
2. Kiinnitta kytkin metallipinnalle.

Huomaa: kiinnitys- ja magneettivalinepaketakit eivat sisally pakkaukeen.

VIANMÄÄRITYS

ASENNUS- JA ASETUSONGELMAT

1. MITÄ VOIN TEHDA, JOS VIRRAN MERKKIVALO EI SYTY?

Tarkista, etta virtasovitin on liitetty oikein pistorasiaan ja laitteen DGS-1005D/1008D takaosaan.

1. MITÄ VOIN TEHDA, JOS YHDISTETTYA LAITETTA EI TUNNISTETA?

Tarkista ensin, etta portin merkkivalo vilkkuu. Jos portin merkkivalo ei pala, yritä yhdistäa laite käytämällä toista LAN-kaapelia.

TEKNINENTUKI

http://www.dlink.com/support

FÖRPACKINGENS INNEHÄLL

INNEHÄLL

5/8-PORT GIGABIT EASY DESKTOP SWITCH

DGS-1005D/1008D

SNABBSTARTSGuide

STROMADAPTER

5V 1A
