DGS1005D - Interruptor D-LINK - Manual de utilização gratuito

Tipo de produto	Switch de rede
Marca	D-Link
Modelo	DGS1005D
Número de portas	5 portas Ethernet Gigabit 10/100/1000 Mbps
Alimentação	Adaptador de energia externo
Indicadores luminosos	Energia (verde), Link/Act (verde piscando)
Montagem na parede	Sim, com parafusos (não incluídos)
Funções principais	Comutação Gigabit, detecção automática, Plug-and-Play
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10% a 90% sem condensação
Dimensões (C x L x A)	140 x 80 x 30 mm aproximadamente
Peso	200 g aproximadamente
Manutenção	Limpar com um pano seco; evitar umidade
Segurança	Usar apenas o adaptador fornecido; não expor à água
Peças de reposição	Não disponíveis; adaptador de energia incluído
Suporte técnico	Site da D-Link: http://www.dlink.com/support

Perguntas frequentes - DGS1005D D-LINK

O que fazer se o indicador de energia estiver apagado?

Verifique se o adaptador de energia está bem conectado a uma tomada de parede e ao switch. Se o indicador permanecer apagado, tente outra tomada.

O que fazer se um dispositivo conectado não for detectado?

Verifique se o indicador Link/Act da porta está piscando. Caso contrário, tente outro cabo Ethernet.

Como montar o switch na parede?

Use os dois orifícios de fixação sob o aparelho. Para uma parede de cimento, fixe buchas de nylon e parafusos T3 x 15L; para uma parede de madeira, aparafuse diretamente os parafusos. Pendure o switch.

Quantas portas tem o DGS1005D?

Ele possui 5 portas Ethernet Gigabit 10/100/1000 Mbps.

Como conectar o switch?

Conecte o adaptador de energia a uma tomada de parede e conecte-o à porta de alimentação. Em seguida, conecte seus dispositivos via cabos Ethernet nas portas.

O que significa o indicador verde piscando?

O indicador Link/Act pisca quando dados são transmitidos ou recebidos na porta.

Posso usar o switch imediatamente sem configuração?

Sim, é um switch Plug-and-Play. Não necessita de nenhuma configuração de software.

O switch é compatível com cabos Ethernet padrão?

Sim, funciona com cabos Cat5e ou superiores para velocidades Gigabit.

O que fazer se o switch superaquecer?

Certifique-se de que ele está colocado em um local bem ventilado, protegido da luz solar direta e de fontes de calor.

Onde encontrar o suporte técnico?

Acesse o site da D-Link: http://www.dlink.com/support para baixar o manual ou contatar o suporte.

MANUAL DE UTILIZADOR DGS1005D D-LINK

A. MONTAJE EN UNA PARED DE CEMENTO

1. CHE COSA É NECCESSARIO FARE SE IL LED ALIMENTAZIONE NON É ACCESO?

A. MONTERE PÅ TREVEGG

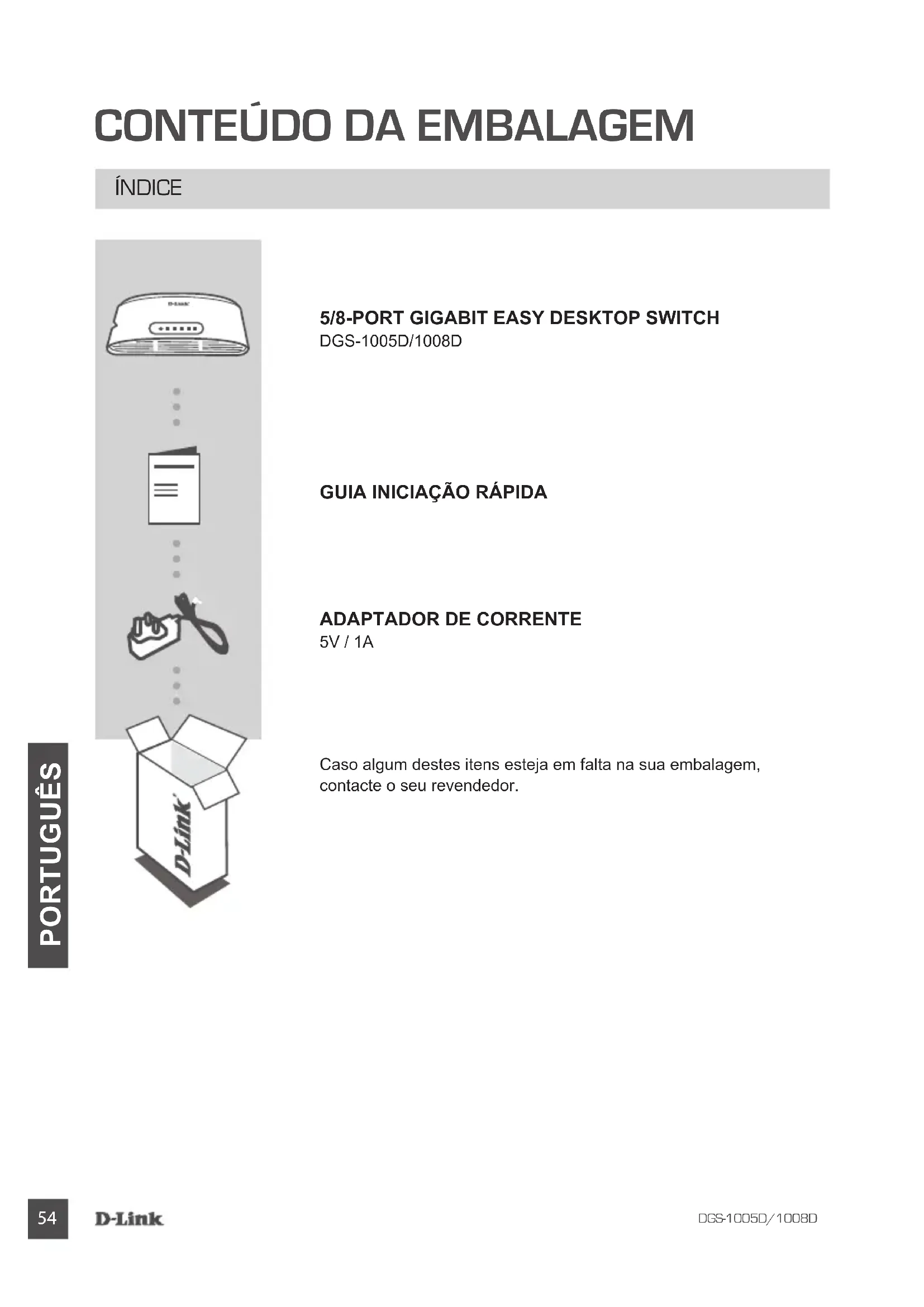

GUIA INICIAÇÃO RAPIDA

Caso algoum destes itens esteja em falta na sua embalagem, contacte o seu revendedor.

CONFIGURAÇÃO DO PRODUCTO

CONFIGURAÇÃO DO COMUTADOR

Passo 1

Ligação do adaptor de corrente

Ligue o adaptador de corrente numa tomada livre e, em seguida, ligue a outra extremidade do cabo do adaptador de corrente à porta de energia do DGS-1005D/1008D. O LED de energia acender-se-á para confirmar que o dispositivo foi acontecido correctamente.

Passo 2

Determine se o Comutador está ligado.

Esta luz indicação LED de energia acende em verde quando o Comutador receivebe energia; caso contrario, fica desligada.

Determine se os Dispositivos de Rede está ligados entre si

A luz indicação LED Link/Act acende em verde quando a porta está ligada a um dispositivo.

O indicator verde fisca quando os dados são transmitidos ou recebidos.

Montagem

APLICAÇÖES EM PAREDES

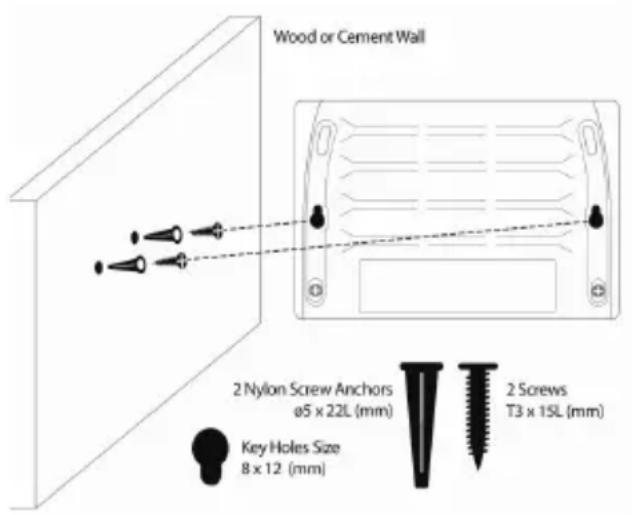

O DGS-1005D/1008D pode ser montado numa parede. Para this efeito, está disponiveis两大 ranhuras para montagem na parte inferior do comutador. Certifique-se de que o pail frontal fica exposto para poder visualizar os LEDs. Consulte a ilustracao abaixo:

A. MONTAGEM NUMA PAREDE DE CIMENTO

1. Aplitude asbuchas de nylon na parede de cimento.
2. Aperte os parafusos T3 x 15L nasbuchas de nylon.
3. Pendure o comutador nos parafusos, using os orificios de montagem na parte traseira.

A. MONTAGEM NUMA PAREDE DE MADEIRA

1. Aperte os parafusos T3 x 15L na parede de madeira.

2. Pendure o comutador nos parafusos, usingo os orificios de montagem na parte traseira. Estacuada a montagem na parede.

1. Aplitude os parafusos de base magnética (optional) nos orificios de montagem do comutador.
2. Aplique o comutador numa superficie metálica.

Nota: Os kits de imanes e de montagem não está incluídos na embalagem.

RESOLUÇÃO DE PROBLEMAS

PROBLEMAS DE DEFINÇÃO E CONFIGURAÇÃO

1. COMO DEVO PROCEDER SE O LED DE ENERGIA NÃO ACENDER?

Verifique se o adaptador de corrente está devidamente ligado a uma tomada eletrica e na parte traseira do DGS-1005D/1008D.

2. COMO DEVO PROCEDER SE UM DISPOSITIVO LIGADO NÃO FOR DETECTADO?

Em primeiro lugar, verifique se o LED da Porta está a piscar. Se o LED da Porta não estiver aceso, tente ligar o dispositivo usingo除外 cabo LAN.

ASSISTÊNCIA TÉCNICA

http://www.dlink.com/support

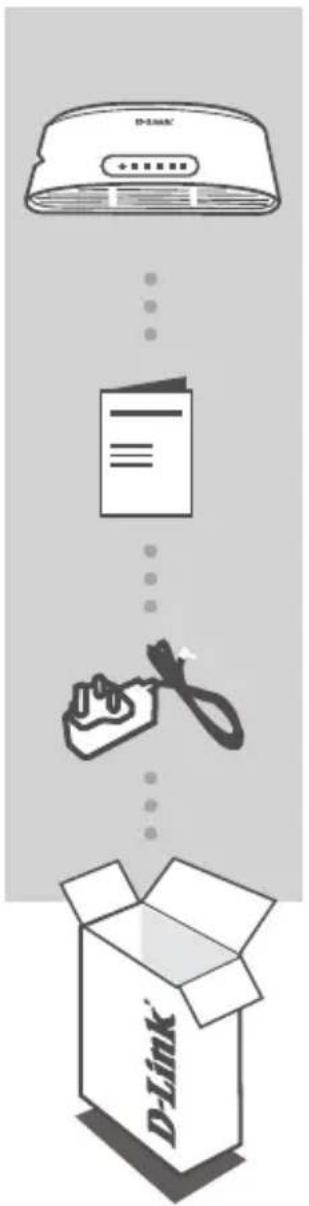

NEPIEXOMENA ΣYΣKEYAΣIAΣ

NEPIEXOMENA

5/8-PORT GIGABIT EASY DESKTOP SWITCH

DGS-1005D/1008D
