| Produkttyp | Nätverksswitch |
| Märke | D-Link |
| Modell | DGS1005D |
| Antal portar | 5 Gigabit Ethernet-portar 10/100/1000 Mbit/s |
| Strömförsörjning | Extern nätadapter |
| Indikatorlampor | Ström (grön), Link/Act (grön blinkande) |
| Väggmontering | Ja, med skruvar (ingår ej) |
| Huvudfunktioner | Gigabit-växling, automatisk avkänning, Plug-and-Play |
| Driftstemperatur | 0 °C till 40 °C |
| Driftsfuktighet | 10% till 90% utan kondensation |
| Mått (L x B x H) | Ungefär 140 x 80 x 30 mm |
| Vikt | Ungefär 200 g |
| Underhåll | Rengör med torr trasa; undvik fukt |
| Säkerhet | Använd endast medföljande adapter; utsätt inte för vatten |
| Reservdelar | Ej tillgängliga; nätadapter ingår |
| Teknisk support | D-Links webbplats: http://www.dlink.com/support |
Vanliga frågor - DGS1005D D-LINK
Användarfrågor om DGS1005D D-LINK
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Strömbrytare i PDF-format gratis! Hitta din manual DGS1005D - D-LINK och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. DGS1005D av märket D-LINK.
BRUKSANVISNING DGS1005D D-LINK
Koppla in stromadaptern i ett ledigt strömuttag och koppla sedan in den andraänden av stromadapterkabeln i ströporten på DGS-1005D/1008D. Lysdioden for stromförsörjning tänds für att bekräfta att encheten ar pâslagen.
Steg 2
Anvanda 10/100/1000 Mbps Gigabit-ethernet-portarna
Använd en av de 5 portarna på DGS-1005D eller 8 portarna på 1008D für att koppla upp dina natverksenheter med en LAN-kabel.
Steg 3
Fastställ att switchen är på
Den har strömlysdioden ar grön nar switchen fär strom; i annat fall ar den släckt.
Fastställ att natverksenheterna ar anslutna
Indikatorlampan till lysdioden for Link/Act lyser grön narr porten ar ansluten till en enchet.
Den gröna indicatorlampan blinkar Near data skickas aller tas emot.
FASTSÄTTNING
VAGGKONFIGURATIONER

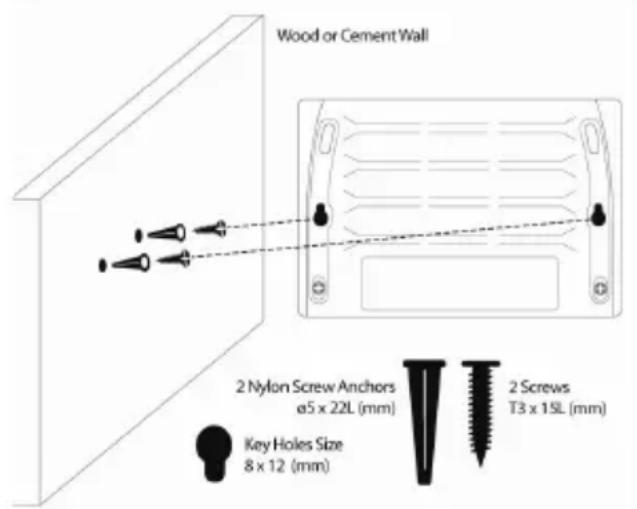

DGS-1005D/1008D kan monteras på en vagg. För det har syfitet finns det två oppninger langst ned på switchen. Kontrollera att frontpanelen exponeras sö att det gär att se lysdioderna. Se nedan illustration:
A. MONTERA PÄ EN CEMENTVÄGG
- Satt in nylonpluggarma i en cementvagg.
- Kor in T3 x 15L-skruvarna i nylonpluggarma.
- Haka på monteringshålen på switchens baksida på skruvarna.
B. MONTERA PÄ EN TRÄVÄGG
-
Kor in T3 x 15L-skruvarna i travaggen.
-
Haka på monteringshålen på switchens baksida på skruvarna; du är klar med vaggmonteringen.
a) For travagg kravs minst 3/4-tums skruv
b) For cementvagg kravs minst 3-tums skruv
B. MONTERA PÄ EN METALLVÄGG
- Montera de magnetiska basskruvarna (tillval) i monteringshalen på switchens baksida.
- Fäst switchen på en metalltyta.
Obs: Monterings- och magnetsatserna medfoljer inte i forpackningen.
FELSÖKNING
PROBLEM MED INSTALLING OCH KONFIGURATION
1. VAD SKA JAG GÖRA OM STRÖMLYSDIODEN INTE TÄNDS?
Kontrollera om strömadaptern År ordentlich ansluten till att vagguttag och baksidan på DGS-1005D/1008D.
2. VAD SKA JAG GÖRA OM EN ANSLUTEN ENHET INTE ÄR ANSLUTEN?
Kontrollera Först och portens lysdiod blinkar. Om portens lysdiod inte tänds sä försök med att använd,enheten med en annan LAN-kabel.
TEKNISK SUPPORT
http://www.dlink.com/support

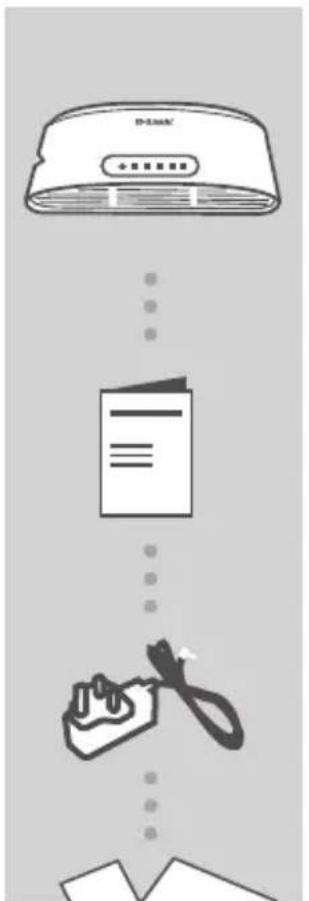

CONTEUDO DA EMBALAGEM
