Produkttyp	USB KVM-omkopplare 2 portar
Varumärke	D-Link
Modell	DKVM-222
Antal datorer som stöds	2
Ingångsanslutningar	USB (tangentbord/mus), VGA (video), 3.5 mm ljudjack (högtalare)
Utgångsanslutningar	USB (tangentbord/mus), VGA (skärm), 3.5 mm ljudjack (högtalare)
Växlingsmetoder	Infraröd fjärrkontroll, tangentbordsgenvägar
Tangentbordsgenvägar	Scroll Lock (2 gånger): växla PC + ljud; Caps Lock (2 gånger): växla PC utan ljud
Indikatorlampor	Grön och orange lampa för att indikera vald PC
Ljudfunktioner	Inbyggd ljudomkopplare (valfritt via tangentbordsgenväg)
Operativsystemkompatibilitet	Windows, Mac OS X (10.6 och senare)
Systemkrav (BIOS)	Stöd för USB-start; inaktivera Power On-funktionen om nödvändigt
Rekommenderad anslutning	Direkt på moderkortets USB-port, undvik USB-hubbar

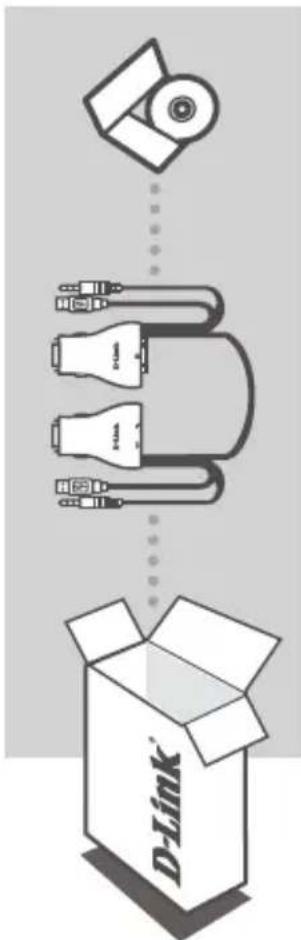

Förpackningens innehåll	KVM-omkopplare, fjärrkontroll, installations-CD
Underhåll	Rengör med torr trasa; inget särskilt underhåll krävs
Teknisk support	På webbplatsen dlink.com/support

Vanliga frågor - DKVM-222 D-LINK

Vid datorstart upptäcks inte tangentbordet eller ett tangentbords-/musfelmeddelande visas. Vad ska jag göra?

Kontrollera att din dators BIOS stöder start från USB-enheter. Om inte, uppdatera datorns firmware. Se även till att 'Power On'-funktionen är inaktiverad i BIOS.

BIOS är korrekt konfigurerat, men datorn upptäcker fortfarande inte musen och tangentbordet.

Anslut USB KVM-omkopplaren direkt till datorns moderkorts USB-port, inte via en port på ett PCI-kort, Cardbus-adapter eller USB-hubb.

När du växlar till PC2 förblir skärmen på PC1. Varför?

Se till att den andra datorn är påslagen. Använd tangentbordsgenvägen (Scroll Lock eller Caps Lock två gånger) eller fjärrkontrollens knapp för att växla.

Hur konfigurerar man en tangentbordsgenväg i Mac 10.6?

Tryck på Ctrl + klicka (eller högerklicka) på den gröna ikonen i aktivitetsfältet och klicka sedan på 'Setting' (Inställningar) för att öppna inställningsmenyn.

Varför följer inte ljudet med vid byte av dator?

Om du använder genvägen Caps Lock (två gånger) stannar ljudet på den ursprungliga datorn. Använd istället genvägen Scroll Lock (två gånger) för att även växla ljudet.

Fjärrkontrollen fungerar inte. Vad ska jag kontrollera?

Kontrollera att fjärrkontrollen är riktad mot omkopplarens mottagare och att det inte finns några hinder. Byt batterier om det behövs.

Hur ansluter jag enheterna korrekt?

Följ det medföljande diagrammet: anslut tangentbordet, musen, skärmen till motsvarande portar på omkopplaren. Högtalare är valfria. Anslut sedan USB-, VGA- och ljudkablar till datorerna.

Vad betyder de gröna och orange lamporna?

Den gröna lampan indikerar att PC1 är vald, den orange lampan indikerar att PC2 är vald.

Är denna KVM-omkopplare kompatibel med Linux?

Den är kompatibel med de flesta operativsystem som stöder USB HID-enheter (tangentbord, mus). Linux är generellt kompatibelt, men ingen garanti ges för alla distributioner.

Var hittar jag den fullständiga användarhandboken?

Den fullständiga handboken finns på den medföljande installations-CD:n. Du kan också ladda ner den från dlink.com/support.

BRUKSANVISNING DKVM-222 D-LINK

Om någon av artiklarna saknas i förpackningen var vänlig kontakta din återförsäljare

PRODUKTINSTALLATION

MASKINVARUINSTÄLLNING

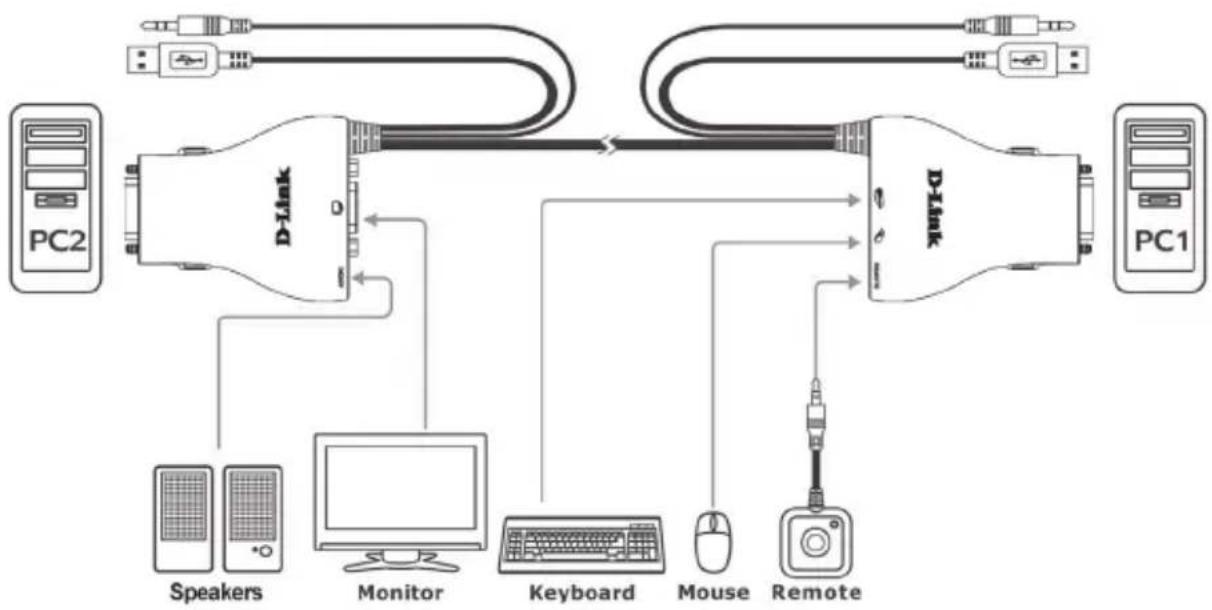

Följ bilden nedan för att ansluta KVM-växlaren till datorerna i din arbetsstation. Högtalare är valfria.

För mer informati om installation och användning, se användarhandboken på installations-CD:n som medföljer KVM-växlaren.

OBS!

KVM-växlaren känner inte av om en dator är på eller av om "Power On"-funktionen är satt i BIOS. Om du växlar till en dator som är avstängd visas inget på bildskärmen.

SÅ HÄR VÄXLAR DU

Fjärrkontrollväxling

Tryck på fjärrkontrollknappen för att växla mellan datorer. Den gröna eller orange lysdioden indikerar den valda datorn.

Snabbknappsväxling (för Microsoft Windows ^® -datorer)

Tryck två gånger på Scroll Lock-knappen för att växla mellan datorer, inklusive ljud. Tryck två gånger på Caps Lock-knappen för att växla mellan datorer, men behåll originaldatorns ljudtillförsel.

FELSÖKNING

PROBLEM MED INSTÄLLNING OCH KONFIGURATION

1. NÄR JAG SLÅR PÅ DATORN HITTAR DEN INTE TANGENTBORDET ELLER SÅ VISAS ETT FELMEDDELANDE FÖR TANGENTBORD/MUS.

Om inte datorns BIOS stödjer USB-start, så kanske inte systemet kan hitta musen och tangentbordet under start. Kontrollera att datorns BIOS stödjer USB-start, och uppgradera vid behov den inbyggda programvaran i datorn.

1. DATORNS BIOS ÄR RÄTT KONFIGURERAT MEN DATORN KAN FORTFARANDE INTE HITTA MUSEN OCH TANGENTBORDET.

Kontrollera att USB KVM-växlaren är direkt ansluten till en USB-port på datorns moderkort och inte till en port på ett PCI-kort, Card Bus eller USB-hubb.

1. NÄR JAG VÄXLAR TILL DATOR 2 VISAR DATORN FORTFARANDE DATOR 1.

KVM-växlaren kanske inte fungerar korrekt om en dator är avstängd eller håller på att starta. Kontrollera att den andra datorn är påslagen och använd snabbtangenten eller en fjärrkontrollknapp för att växla mellan datorerna.

1. HUR STÄLLER JAG IN EN SNABBTANGENT PÅ MAC 10.6?

Klicka på CTRL + eller högerklicka på det gröna aktivitetsfältsikonen, och klicka på Inställning för att öppna inställningsmenyn där snabbtangenten ställs in.

TEKNISK SUPPORT

dlink.com/support
