ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DKVM-222 D-LINK

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

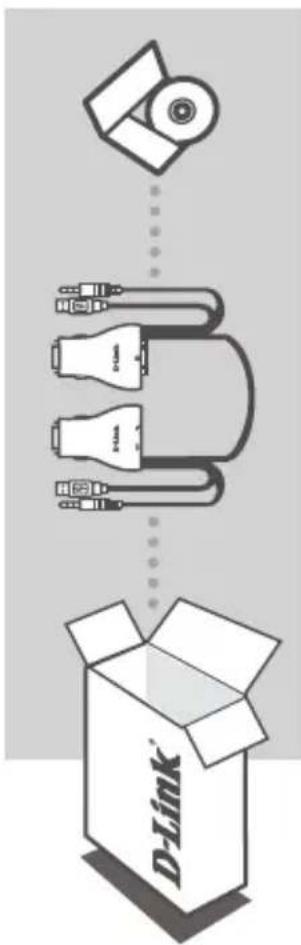

CONTENTS OF PACKAGING

CONTENTS

D-Link D-Link

INSTALLATION CD

INCLUDES SETUP WIZARD & TECHNICAL MANUALS

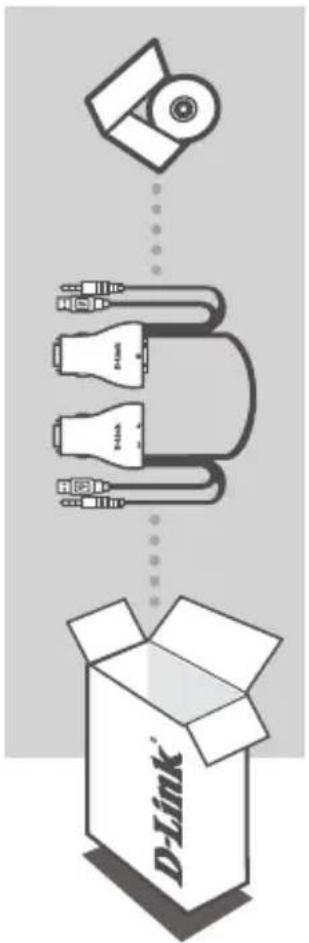

ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ

ΠΕΡΙΕΧΟΜΕΝΑ

D-Link

CD ΕΓΚΑΤΑΣΤΑΣΗΣ

ΠΕΡΙΛΑΜΒΑΝΕΙ ΟΔΗΓΟ ΡΥΘΜΙΣΗΣ ΚΑΙ ΤΕΧΝΙΚΑ ΕΓΧΕΙΡΙΔΙΑ

ΔΙΑΚΟΠΤΗΣ ΚΥΜ USB 2 ΘΥΡΩΝ ΜΕ ΥΠΟΣΤΗΡΙΞΗ ΗΧΟΥ DKVM-222

Σε περίπτωση έλλειψης οποιουδήποτε τεμαχίου από τη συσκευασία, επικοινωνήστε με το μεταπωλητή σας.

ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΪΟΝΤΟΣ

ΡΥΘΜΙΣΗ ΥΛΙΚΟΥ

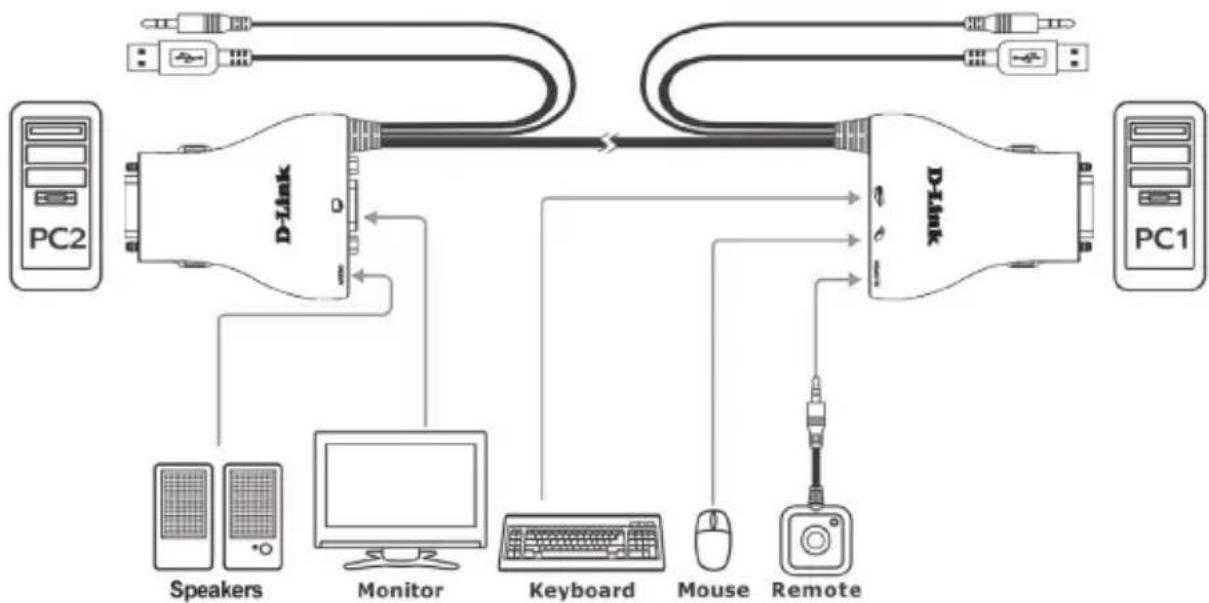

Συμβουλευτείτε το παρακάτω διάγραμμα για να συνδέσετε το διακόπτη ΚΩΜ στους υπολογιστές του σταθμού εργασίας σας. Τα ηχεία είναι προαιρετικά.

Για πρόσθετες πληροφορίες σχετικά με τη ρύθμιση και τη λειτουργία, συμβουλευτείτε το Εγχειρίδιο χρήστη στο CD εγκατάστασης που συνοδεύει το διακόπτη KVM.

    style PC2 fill:#f9f,stroke:#333
    style PC1 fill:#ccf,stroke:#333
    style DLink fill:#cfc,stroke:#333
    style DLink fill:#fcc,stroke:#333

    %% Labels on D-Link:
    %% Note: The diagram shows connections between PC2, PC1, and various device components ( Speakers, Monitor, Keyboard, Mouse, Remote) with connecting lines indicating data or signal paths.

Σημείωση:

Εάν η λειτουργία "Ενεργοποίηση" είναι ρυθμισμένη στο BIOS, αυτός ο διακόπτης KVM δεν θα εντοπίζει αν ένας υπολογιστής είναι ενεργοποιημένος ή απενεργοποιημένος. Εάν μεταβείτε σε έναν υπολογιστή που είναι απενεργοποιημένος, δεν θα εμφανίζεται τίποτα στην οθόνη.

ΛΕΙΤΟΥΡΓΙΑ ΔΙΑΚΟΠΤΗ

Εναλλαγή με απομακρυσμένο έλεγχο

Πιέστε το κουμπί απομακρυσμένου ελέγχου, για να πραγματοποιήσετε εναλλαγή μεταξύ υπολογιστών.

Η πράσινη και η πορτοκαλί λυχνία LED υποδεικνύουν τον επιλεγμένο υπολογιστή.

Εναλλαγή με πλήκτρο συντόμευσης (για υπολογιστές με Microsoft Windows®)

Πατήστε το πλήκτρο Scroll Lock δύο φορές, για να πραγματοποιήσετε εναλλαγή μεταξύ υπολογιστών, συμπεριλαμβανομένου του ήχου.

Πατήστε το πλήκτρο Caps Lock δύο φορές, για να πραγματοποιήσετε εναλλαγή μεταξύ υπολογιστών αλλά να διατηρήσετε την τροφοδοσία ήχου του αρχικού υπολογιστή.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΔΙΑΜΟΡΦΩΣΗΣ

1. ΚΑΤΑ ΤΗΝ ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΥΠΟΛΟΓΙΣΤΗ, ΤΟ ΠΛΗΚΤΡΟΛΟΓΙΟ ΔΕΝ ΕΝΤΟΠΙΖΕΤΑΙ Η ΕΜΦΑΝΙΖΕΤΑΙ ΕΝΑ ΜΗΝΥΜΑ ΣΦΑΛΜΑΤΟΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ / ΠΟΝΤΙΚΙΟΥ.

Εάν το BIOS του υπολογιστή δεν υποστηρίζει επανεκκίνηση USB, το σύστημα ενδέχεται να μην μπορεί να εντοπίσει το ποντίκι και το πληκτρολόγιο κατά την εκκίνηση. Βεβαιωθείτε ότι το BIOS του υπολογιστή σας υποστηρίζει επανεκκίνηση USB και αναβαθμίστε το υλικολογισμικό του, αν είναι απαραίτητο.

1. ΤΟ ΒΙΟΣ ΤΟΥ ΥΠΟΛΟΓΙΣΤΗ ΣΑΣ ΕΙΝΑΙ ΣΩΣΤΑ ΔΙΑΜΟΡΦΩΜΕΝΟ, ΑΛΛΑ Ο ΥΠΟΛΟΓΙΣΤΗΣ ΕΞΑΚΟΛΟΥΘΕΙ ΝΑ ΜΗΝ ΜΠΟΡΕΙ ΝΑ ΕΝΤΟΠΙΣΕΙ ΤΟ ΠΟΝΤΙΚΙ ΚΑΙ ΤΟ ΠΛΗΚΤΡΟΛΟΓΙΟ.

Συνδέστε το διακόπτη ΚΜ ΣΒ οπευθείας στη θύρα ΣΒ που βρίσκεται στη μητρική πλακέτα του υπολογιστή και όχι μέσω θύρας σε κάρτα PCI, προσαρμογέα κάρτας ή διανομέα USB.

1. ΚΑΤΑ ΤΗ ΜΕΤΑΒΑΣΗ ΣΕ PC2, Ο ΥΠΟΛΟΓΙΣΤΗΣ ΕΞΑΚΟΛΟΥΘΕΙ ΝΑ ΕΜΦΑΝΙΖΕΙ ΤΟ PC1.

Ο διακόπτης ΚΥΜ ενδέχεται να μην λειτουργεί σωστά ενώ ο υπολογιστής είναι απενεργοποιημένος ή βρίσκεται σε φάση εκκίνησης. Βεβαιωθείτε ότι ο δεύτερος υπολογιστής είναι ενεργοποιημένος και χρησιμοποιήστε το πλήκτρο συντόμευσης ή το κουμπί απομακρυσμένου ελέγχου για να πραγματοποιήσετε εναλλαγή μεταξύ υπολογιστών.

1. ΠΩΣ ΘΑ ΟΡΙΣΩ ΕΝΑ ΠΛΗΚΤΡΟ ΣΥΝΤΟΜΕΥΣΗΣ ΣΕ ΕΝΑΝ ΜΑС 10.6;

Πατήστε CTRL + κάντε κλικ ή δεξιό κλικ στο πράσινο εικονίδιο της γραμμής εργασιών και κάντε κλικ στην επιλογή "Ρύθμιση", για να ανοίξετε το μενού ρυθμίσεων και να ορίσετε ένα πλήκτρο συντόμευσης.

TEXNIK'H YΠΟΣΤΗΡΙΞΗ

dlink.com/support

SADRŽAJ PAKIRANJA

SADRŽAJ

D-Link D-Link

INSTALACIJSKI CD

SADRŽI ČAROBNJAK ZA POSTAVLJANJE I TEHNIČKE PRIRUČNIKE

USB KVM PREKLOPNIK SA 2 PRIKLJUČKA I PODRŠKOM ZA ZVUK

DKVM-222

Ako nešto od navedenih sadržaja nedostaje, obratite se prodavaču

POSTAVLJENJE PROIZVODA

POSTAVLJANJE HARDVERA

Za povezivanje KVM preklopnika s vašim računalima pogledajte sliku dolje. Zvučnici su opcijski.
