DMS105 - Διακόπτης D-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διακόπτης δικτύου
Μάρκα	D-Link
Μοντέλο	DMS105
Αριθμός θυρών	7
Τύποι θυρών	5 θύρες 1000BASE-T (θύρες 1-5), 2 θύρες 2.5GBASE-T (θύρες 6-7)
Ταχύτητα μεταγωγής	10/100/1000 Mbps στις θύρες 1-5, 2.5 Gbps στις θύρες 6-7
Τροφοδοσία	Εξωτερικό τροφοδοτικό (περιλαμβάνεται)
Εγκατάσταση	Plug and Play, δεν απαιτείται ρύθμιση
Ενδείξεις LED	Λυχνία τροφοδοσίας, LED Link/Act ανά θύρα (χρώμα ανάλογα με την ταχύτητα)
Συντήρηση	Αποσυνδέστε πριν τον καθαρισμό, χρησιμοποιήστε στεγνό μη χνουδωτό πανί
Ασφάλεια	Μην εκθέτετε σε νερό, μην αποσυναρμολογείτε, αποφύγετε πηγές θερμότητας
Ανακύκλωση	Μην πετάτε με τα οικιακά απορρίμματα, παραδώστε σε σημείο συλλογής
Περιβάλλον	Θερμοκρασία λειτουργίας: μη καθορισμένη; υγρασία: μη καθορισμένη
Τεχνική υποστήριξη	Συμβουλευτείτε το πλήρες εγχειρίδιο στο διαδίκτυο ή επικοινωνήστε με την D-Link

Συχνές ερωτήσεις - DMS105 D-LINK

Τι να κάνω αν η λυχνία τροφοδοσίας είναι σβηστή;

Ελέγξτε ότι το τροφοδοτικό είναι σωστά συνδεδεμένο σε πρίζα τοίχου και στο πίσω μέρος του διακόπτη. Εάν το πρόβλημα επιμένει, δοκιμάστε άλλη πρίζα.

Τι να κάνω αν δεν ανιχνεύεται μια συνδεδεμένη συσκευή;

Ελέγξτε αν η λυχνία της θύρας αναβοσβήνει. Αν είναι σβηστή, δοκιμάστε να συνδέσετε τη συσκευή με άλλο καλώδιο LAN. Βεβαιωθείτε επίσης ότι η συσκευή είναι ενεργοποιημένη.

Πώς να ερμηνεύσω τις ενδείξεις LED των θυρών;

Οι θύρες 1-5 (1000BASE-T): πράσινο σταθερό = 1000M, πορτοκαλί σταθερό = 10/100M, αναβοσβήνει = δραστηριότητα. Οι θύρες 6-7 (2.5GBASE-T): μπλε σταθερό = 2.5G, πράσινο σταθερό = 1000M, πορτοκαλί σταθερό = 10/100M, αναβοσβήνει = δραστηριότητα. Σβηστό = καμία σύνδεση.

Μπορώ να χρησιμοποιήσω καλώδια διαφορετικών κατηγοριών;

Ναι, ο διακόπτης υποστηρίζει αυτόματη ανίχνευση καλωδίου (Auto MDI/MDIX). Χρησιμοποιήστε καλώδια Ethernet κατηγορίας 5e ή ανώτερης για βέλτιστη απόδοση.

Ο διακόπτης είναι έτοιμος για άμεση χρήση;

Ναι, απλώς συνδέστε το τροφοδοτικό και συνδέστε τις συσκευές με καλώδια LAN. Δεν απαιτείται ρύθμιση λογισμικού (Plug and Play).

Πώς να καθαρίσω τον διακόπτη;

Αποσυνδέστε πάντα τη συσκευή πριν τον καθαρισμό. Χρησιμοποιήστε ένα στεγνό μη χνουδωτό πανί για να αφαιρέσετε τη σκόνη. Μη χρησιμοποιείτε υγρά ή λειαντικά προϊόντα.

Πού πρέπει να τοποθετήσω τον διακόπτη για βέλτιστη λειτουργία;

Τοποθετήστε τον σε ξηρό και καλά αεριζόμενο χώρο, μακριά από καλοριφέρ και άλλες πηγές θερμότητας. Αποφύγετε υγρές περιοχές ή περιοχές με συμπύκνωση.

Πώς να γειώσω τον διακόπτη;

Το εγχειρίδιο αναφέρει γείωση του διακόπτη. Βεβαιωθείτε ότι η πρίζα τοίχου είναι σωστά γειωμένη. Ο διακόπτης διαθέτει ακροδέκτη γείωσης εάν χρειαστεί.

Είναι ο διακόπτης συμβατός με συσκευές 10/100 Mbps;

Ναι, είναι συμβατός προς τα πίσω. Οι θύρες 1-5 υποστηρίζουν 10/100/1000 Mbps και οι θύρες 6-7 υποστηρίζουν επίσης 10/100/1000 Mbps επιπλέον των 2.5 Gbps.

Πώς να ανακυκλώσω τον διακόπτη στο τέλος της ζωής του;

Μην πετάτε τη συσκευή με τα οικιακά απορρίμματα. Σύμφωνα με τους κανονισμούς ΑΗΗΕ, παραδώστε την σε σημείο συλλογής που προβλέπεται από τις τοπικές αρχές για ανακύκλωση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DMS105 D-LINK

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

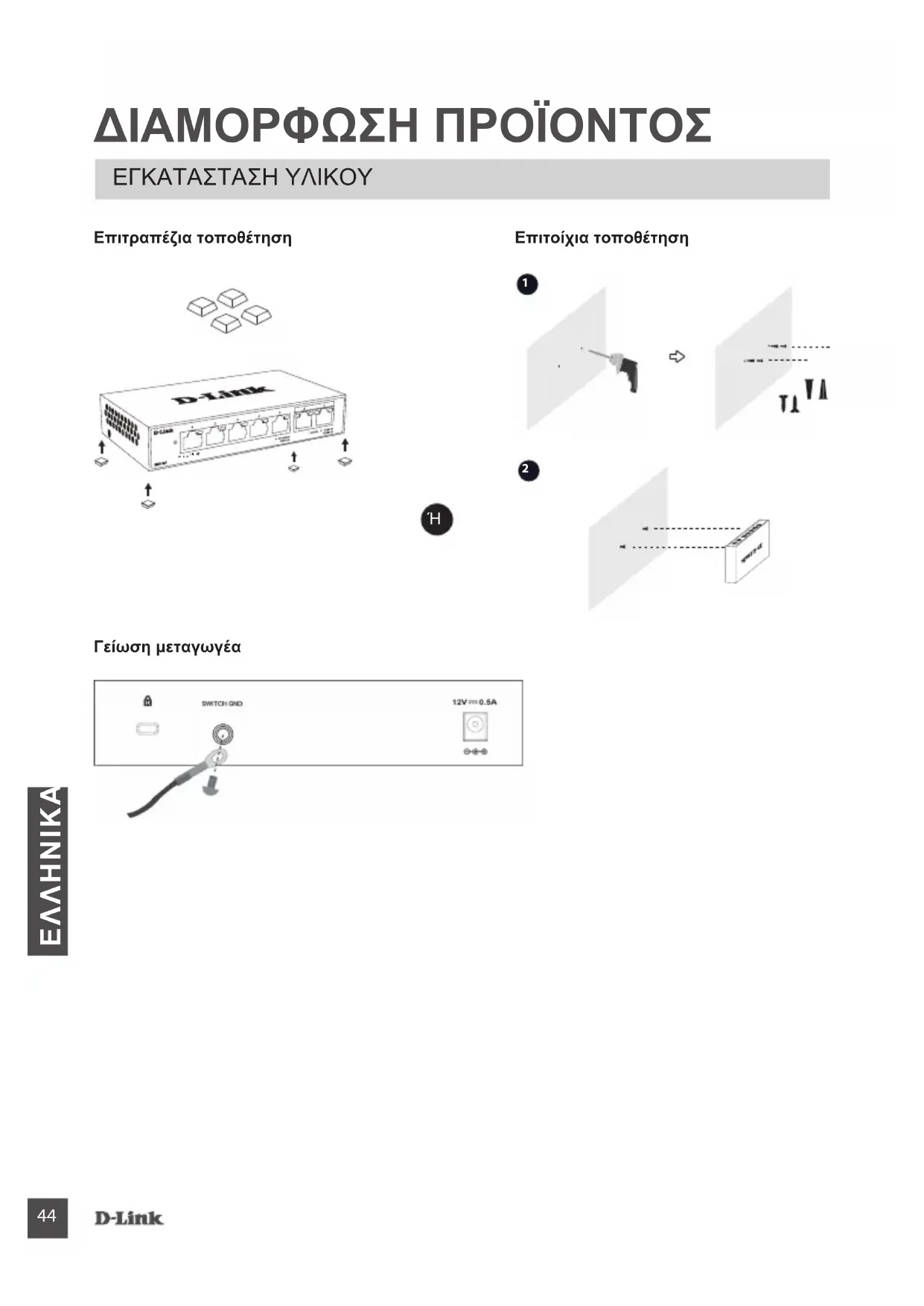

ΔΙΑΜΟΡΦΩΣΗ ΠΡΟΪΟΝΤΟΣ

ΕΓΚΑΤΑΣΤΑΣΗ ΥΛΙΚΟΥ

Επιτραπτέζια τοποθέτηση

Επιτοίχια τοποθέτηση

ΔΙΑΜΟΡΦΩΣΗ ΠΡΟΪΟΝΤΟΣ

ΔΙΑΜΟΡΦΩΣΗ ΜΕΤΑΓΩΓΕΑ

Βήμα 1

Συνδέστε το τροφοδοτικό σε μια ελεύθερη επιτοίχια πρίζα και κατόπιν συνδέστε το άλλο άκρο του καλωδίου του τροφοδοτικού στη θύρα παροχής ρεύματος του μεταγωγέα. Θα ανάψει η ένδειξη LED λειτουργίας, επιβεβαιώνοντας ότι η συσκευή τροφοδοτείται επιτυχώς με ρεύμα.

Βήμα 2

Χρησιμοποιήστε ένα καλώδιο LAN για να συνδέσετε τη συσκευή δικτύου σας σε μία από τις 7 θύρες του μεταγωγέα.

Βήμα 3

Ελέγξτε τις φωτεινές ενδείξεις (LED) Link/Act στον μεταγωγέα για να βεβαιωθείτε ότι η σύνδεση είναι σωστή.

ΕΝΔΕΙΞΗ LED ΤΑΧΥΤΗΤΑΣ ΣΥΝΔΕΣΗΣ ΘΥΡΑΣ

Θέση Χρώμα Κατάσταση Περιγραφή
LED ανά Θύρα 1000 BASE-T(Θύρα 1-5)	Πράσινο	Σταθερά αναμμένο Σύνδεση 1000M
		Αναβοσβήνει Μετάδοση δεδομένων/δραστηριότητα
	Πορτοκαλί	Σταθερά αναμμένο Σύνδεση 10/100M
		Αναβοσβήνει Μετάδοση δεδομένων/δραστηριότητα
	Ανενεργή Δεν ανάβει Δεν υπάρχει σύνδεση
LED ανά Θύρα 2.5G BASE-T(Θύρα 6-7)	Μπλε	Σταθερά αναμμένο Σύνδεση 2.5G
		Αναβοσβήνει Μετάδοση δεδομένων/δραστηριότητα
	Πράσινο	Σταθερά αναμμένο Σύνδεση 1000M
		Αναβοσβήνει	Μετάδοση δεδομένων/δραστηριότητα
	Πορτοκαλί	Σταθερά αναμμένο Σύνδεση 10/100M
		Αναβοσβήνει Μετάδοση δεδομένων/δραστηριότητα
	Λνενεργή Δεν ανάβει Δεν υπάρχει σύνδεση

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΔΙΑΜΟΡΦΩΣΗΣ

1. TI ΜΠΟΡΩ NA ΚΑΝΩ ΕΑΝ ΔΕΝ ΑΝΑΒΕΙ Η ΕΝΔΕΙΞΗ ΛΕΙΤΟΥΡΓΙΑΣ;

Ελέγξτε εάν το τροφοδοτικό είναι συνδεδεμένο σωστά σε μια επιτοίχια πρίζα και στην πίσω πλευρά του μεταγωγέα.

1. TI ΜΠΟΡΩ NA ΚΑΝΩ ΕΑΝ ΜΙΑ ΣΥΝΔΕΔΕΜΕΝΗ ΣΥΣΚΕΥΗ ΔΕΝ ΕΝΤΟΠΙΖΕΤΑΙ;

Αρχικά, ελέγξτε εάν αναβοσβήνει η ένδειξη LED της θύρας. Εάν δεν ανάβει η ένδειξη LED της θύρας, δοκιμάστε να συνδέσετε τη συσκευή με ένα διαφορετικό καλώδιο LAN.
