Produkttyp	Netzwerk-Switch
Marke	D-Link
Modell	DMS105
Anzahl der Ports	7
Porttypen	5 Ports 1000BASE-T (Ports 1-5), 2 Ports 2.5GBASE-T (Ports 6-7)
Switching-Geschwindigkeit	10/100/1000 Mbit/s auf Ports 1-5, 2,5 Gbit/s auf Ports 6-7
Stromversorgung	Externes Netzteil (im Lieferumfang enthalten)
Installation	Plug-and-Play, keine Konfiguration erforderlich
LED-Anzeige	Betriebsanzeige, Link/Act-LED pro Port (Farbe je nach Geschwindigkeit)
Wartung	Vor der Reinigung Netzstecker ziehen, trockenes fusselfreies Tuch verwenden
Sicherheit	Nicht Wasser aussetzen, nicht öffnen, Wärmequellen fernhalten
Entsorgung	Nicht mit dem Hausmüll entsorgen, zu einer Sammelstelle bringen
Umwelt	Betriebstemperatur: nicht angegeben; Luftfeuchtigkeit: nicht angegeben
Technischer Support	Vollständige Anleitung online einsehen oder D-Link kontaktieren

Häufig gestellte Fragen - DMS105 D-LINK

Was tun, wenn die Betriebsanzeige aus ist?

Überprüfen Sie, ob das Netzteil ordnungsgemäß an eine Steckdose und an die Rückseite des Switches angeschlossen ist. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Steckdose.

Was tun, wenn ein angeschlossenes Gerät nicht erkannt wird?

Überprüfen Sie, ob die Port-LED blinkt. Wenn sie aus ist, schließen Sie das Gerät mit einem anderen LAN-Kabel an. Stellen Sie außerdem sicher, dass das Gerät eingeschaltet ist.

Wie interpretiere ich die Port-LEDs?

Ports 1-5 (1000BASE-T): Grün dauerhaft = 1000M, Orange dauerhaft = 10/100M, Blinkend = Aktivität. Ports 6-7 (2.5GBASE-T): Blau dauerhaft = 2,5G, Grün dauerhaft = 1000M, Orange dauerhaft = 10/100M, Blinkend = Aktivität. Aus = keine Verbindung.

Kann ich Kabel verschiedener Kategorien verwenden?

Ja, der Switch unterstützt automatische Kabelerkennung (Auto MDI/MDIX). Verwenden Sie Ethernet-Kabel der Kategorie 5e oder höher für optimale Leistung.

Ist der Switch sofort einsatzbereit?

Ja, schließen Sie einfach das Netzteil an und verbinden Sie die Geräte mit LAN-Kabeln. Es ist keine Softwarekonfiguration erforderlich (Plug-and-Play).

Wie reinige ich den Switch?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein trockenes fusselfreies Tuch, um Staub zu entfernen. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

Wo sollte der Switch für optimale Funktion platziert werden?

Platzieren Sie ihn an einem trockenen, gut belüfteten Ort, fern von Heizkörpern und anderen Wärmequellen. Vermeiden Sie feuchte oder kondensierte Bereiche.

Wie erde ich den Switch?

Die Anleitung erwähnt eine Erdung des Switches. Stellen Sie sicher, dass die Steckdose ordnungsgemäß geerdet ist. Der Switch verfügt bei Bedarf über einen Erdungsanschluss.

Ist der Switch mit 10/100-Mbit/s-Geräten kompatibel?

Ja, er ist abwärtskompatibel. Die Ports 1-5 unterstützen 10/100/1000 Mbit/s und die Ports 6-7 unterstützen ebenfalls 10/100/1000 Mbit/s zusätzlich zu 2,5 Gbit/s.

Wie entsorge ich den Switch am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Gemäß der WEEE-Richtlinie geben Sie es an einer von den lokalen Behörden vorgesehenen Sammelstelle ab, damit es recycelt werden kann.

BEDIENUNGSANLEITUNG DMS105 D-LINK

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

GUÍA DE INSTALACIÓN

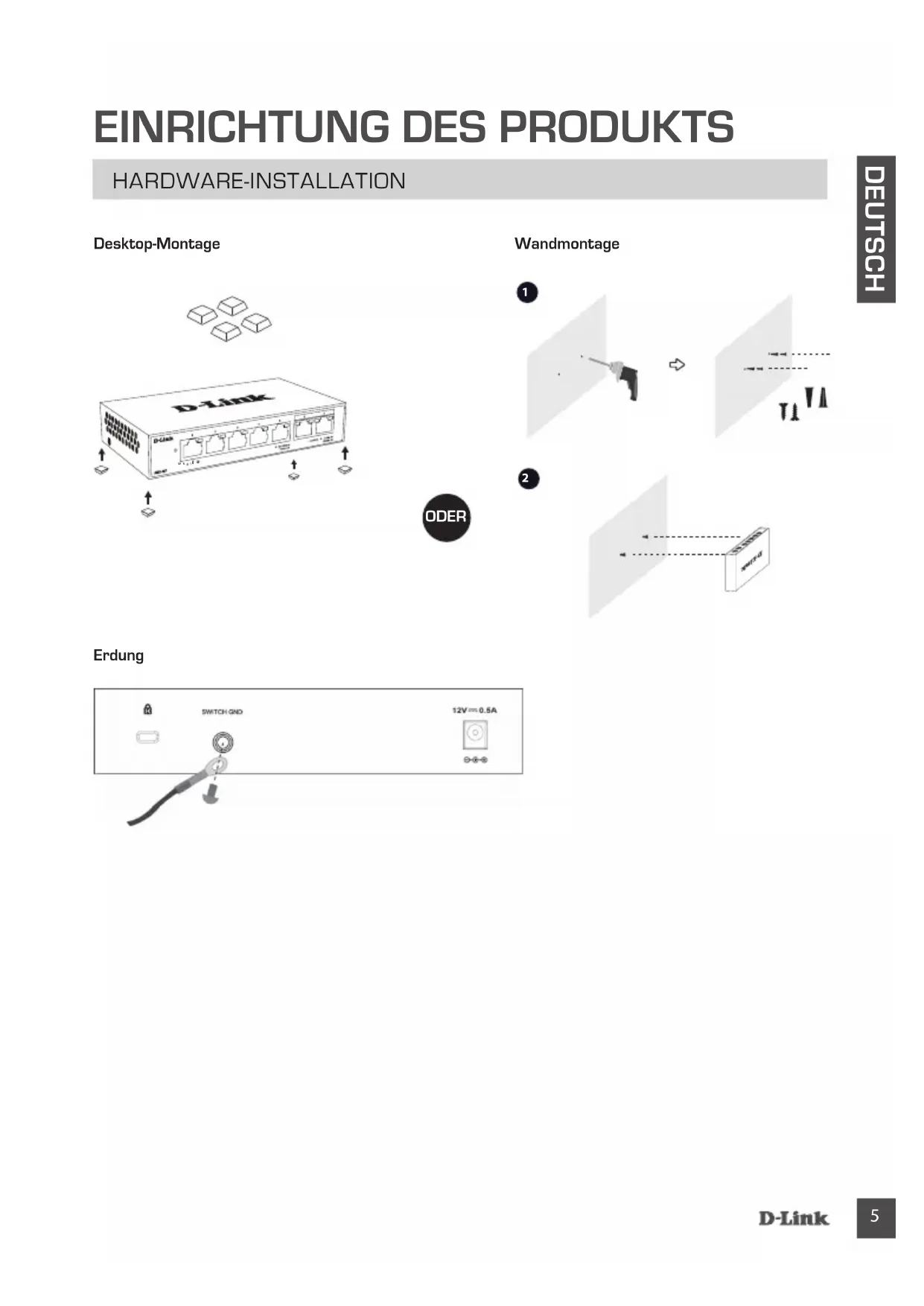

EINRICHTUNG DES PRODUKTS

HARDWARE-INSTALLATION

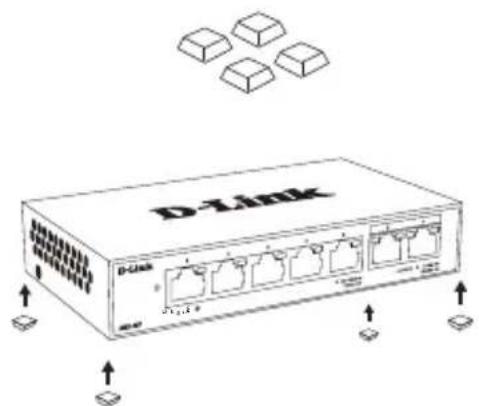

Desktop-Montage

Wandmontage

EINRICHTUNG DES PRODUKTS

SWITCH EINRICHTEN

Schritt 1

Schließen Sie das Netzteil an eine freie Wandsteckdose an und stecken Sie das andere Ende des Netzkabels in den Netzanschluss des Switch. Die LED-Betriebsanzeige leuchtet auf. Das zeigt, dass das Gerät eingeschaltet ist.

Schritt 2

Schließen Sie Ihr Netzwerkgerät mit einem LAN-Kabel an einen der 7 Anschlüsse am Switch an.

Schritt 3

Die Link-/Act-LEDs (LEDs) auf dem Switch zeigen an, ob die Verbindung ordnungsgemäß hergestellt wurde.

PORT-LED- VERBINDUNGSGESCHWINDIGKEIT

Link-/Act-LEDs

Ort Farbe Status Beschreibung
LED Per 1000 BASE-T Port (Port 1-5)	Grün	Leuchtet durchgehend 1	1000M-Verbindung
		Blinkt Datenübertragung/Aktivität
	Gelb	Leuchtet durchgehend 1	10/100M-Verbindung
		Blinkt Datenübertragung/Aktivität
	Aus Licht aus Keine Verbindung
LED Per 2,5 G BASE-T Port (Port 6-7)	Blau	Leuchtet durchgehend 2	5G-Verbindung
		Blinkt Datenübertragung/Aktivität
	Grün	Leuchtet durchgehend 1	1000M-Verbindung
		Blinkt	Datenübertragung/Aktivität
	Gelb	Leuchtet durchgehend 1	10/100M-Verbindung
		Blinkt Datenübertragung/Aktivität
	Aus Licht aus Keine Verbindung

FEHLERBEHEBUNG

EINRICHTUNGS- UND KONFIGURATIONSPROBLEME

1. WAS MACHE ICH, WENN DIE LED-BETRIEBSANZEIGE NICHT LEUCHTET?

Stellen Sie sicher, dass das Netzteil korrekt in die Wandsteckdose und in die Rückseite des Switch eingesteckt ist.

1. WAS MACHE ICH, WENN EIN ANGESCHLOSSENEs GERÄT NICHT ERKANNT WIRD?

Prüfen Sie zunächst, ob die Port-LED blinkt. Wenn die LED nicht leuchtet, versuchen Sie, das Gerät mit einem anderen LAN-Kabel anzuschließen.

TECHNISCHER SUPPORT

SICHERHEITSVORSCHRIFTEN

Die folgenden allgemeinen Sicherheitsvorschriften dienen als Hilfe zur Gewährleistung Ihrer eigenen Sicherheit und zum Schutz Ihres Produkts. Weitere Details finden Sie in den Benutzeranleitungen zum Produkt.

• Statische Elektrizität kann elektronischen Komponenten schaden. Um Schäden durch statische Aufladung zu vermeiden, leiten Sie elektrostatische Ladungen von Ihrem Körper ab,
  • (z. B. durch Berühren eines geerdeten blanken Metallteils), bevor Sie das Produkt berühren.
• Unterlassen Sie jeden Versuch, das Produkt zu warten, und versuchen Sie nicht, es in seine Bestandteile zu zerlegen. Für einige Produkte mit austauschbaren Akkus lesen Sie bitte das Benutzerhandbuch und befolgen Sie die dort beschriebenen Anleitungen.
• Vermeiden Sie, dass Speisen oder Flüssigkeiten auf Ihr Produkt gelangen, und stecken Sie keine Gegenstände in die Gehäuseschlitze oder -öffnungen Ihres Produkts.
• Verwenden Sie dieses Produkt nicht in unmittelbarer Nähe von Wasser und nicht in Bereichen mit hoher Luftfeuchtigkeit oder Kondensation, es sei denn, es ist speziell zur Nutzung in

- Außenbereichen vorgesehen und eingestuft.

- Halten Sie das Produkt von Heizkörpern und anderen Quellen fern, die Wärme erzeugen.

- Trennen Sie das Produkt immer von der Stromzufuhr, bevor Sie es reinigen und verwenden Sie dazu ausschließlich ein trockenes fusselfreies Tuch.

CONSIGNES DE SÉCURITÉ

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt gemäß bestehender örtlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollte, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie es bitte zu einer von Ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung helfen Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen.

D-Link und die Umwelt

D-Link ist sich den möglichen Auswirkungen seiner Geschäftstätigkeiten und seiner Produkte auf die Umwelt bewusst und fühlt sich verpflichtet, diese entsprechend zu mindern. Zu diesem Zweck entwickelt und stellt D-Link seine Produkte mit dem Ziel größtmöglicher Umweltfreundlichkeit her und verwendet wiederverwertbare, schadstoffarme Materialien bei Produktherstellung.

D-Link empfiehlt, Ihre Produkte von D-Link, wenn nicht in Gebrauch, immer auszuschalten oder vom Netz zu nehmen. Auf diese Weise helfen Sie, Energie zu sparen und CO2-Emissionen zu reduzieren.

Wenn Sie mehr über unsere umweltgerechten Produkte und Verpackungen wissen möchten, finden Sie entsprechende Informationen im Internet unter www.dlinkgreen.com.
