MANUAL DE USUARIO DMS105 D-LINK

CONFIGURACIÓN DEL PRODUCTO

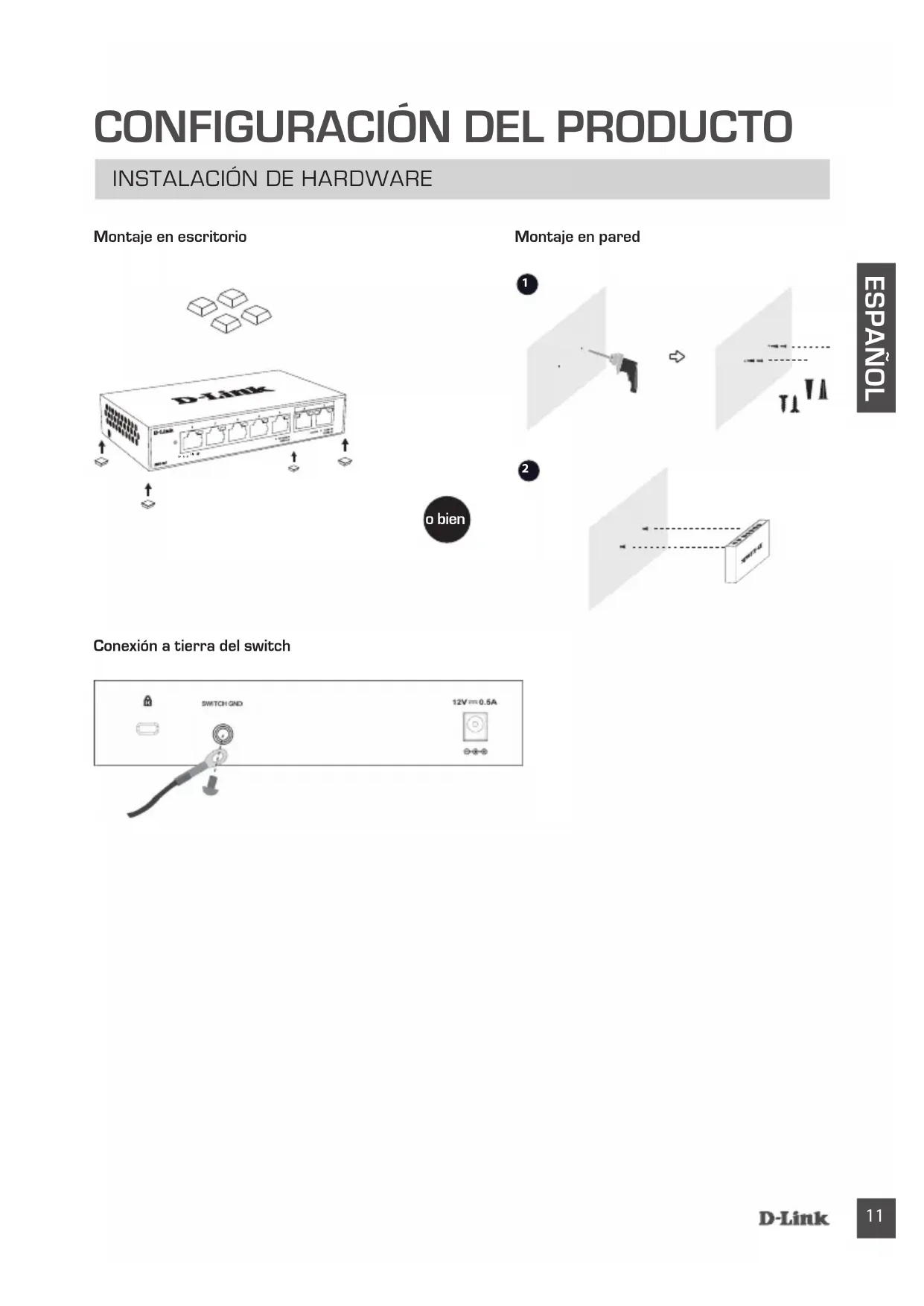

INSTALACIÓN DE HARDWARE

Montaje en escritorio

D-Link

Montaje en pared

Conexión a tierra del switch

SWITCH GND 12V=0.5A

CONFIGURACIÓN DEL PRODUCTO

CONFIGURACIÓN DEL CONMUTADOR

Paso 1

Enchufe el adaptador de alimentación en una toma de pared libre y, a continuación, enchufe el otro extremo del cable del adaptador de alimentación en el puerto de alimentación del conmutador. El LED de alimentación se iluminará, confirmando que el dispositivo se ha encendido correctamente.

Paso 2

Use un cable LAN para conectar el dispositivo de red a uno de los 7 puertos del conmutador.

D-Link LED de estado

Paso 3

Verifique las luces LED Link/Act en el conmutador para comprobar que la conexión es correcta.

VELOCIDAD DE CONEXIÓN SEGÚN EL LED DEL PUERTO

Indicadores LED Link/Act

Ubicación Color Estado Descripción
LED según puerto1000 BASE-T(Puerto 1-5)	Verde	Continuo Conexión 1000M
		Parpadeante Transmisión de datos/Actividad
	Ámbar	Continuo Conexión 10/100M
		Parpadeante Transmisión de datos/Actividad
	Desactivado Luz	apagada No existe donexión
LED según puerto2.5G BASE-T(Puerto 6-7)	Azul	Continuo Conexión 2.5G
		Parpadeante Transmisión de datos/Actividad
	Verde	Continuo Conexión 1000M
		Parpadeante	Transmisión de datos/Actividad
	Ámbar	Continuo Conexión 10/100M
		Parpadeante Transmisión de datos/Actividad
	Desactivado Luz	apagada No existe donexión

SOLUCIÓN DE PROBLEMAS

PROBLEMAS DE INSTALACIÓN Y CONFIGURACIÓN

1. ¿QUÉ DEBE HACER SI EL LED DE ALIMENTACIÓN NO ESTÁ ENCENDIDO?

Compruebe si adaptador de alimentación está conectado correctamente a una toma de pared y a la parte posterior del conmutador.

2. ¿QUÉ DEBE HACER SI NO SE DETECTA UN DISPOSITIVO CONECTADO?

En primer lugar, compruebe si el LED del puerto está parpadeando. Si el LED del puerto no se ilumina, intente conectar el dispositivo utilizando un cable de LAN diferente.

ASISTENCIA TÉCNICA

INSTRUCCIONES DE SEGURIDAD

Las siguientes directrices de seguridad general se facilitan para ayudarle a garantizar su propia seguridad personal y para proteger el producto frente a posibles daños. No olvide consultar las instrucciones del usuario del producto para obtener más información.

• La electricidad estática puede resultar nociva para los componentes electrónicos. Descargue la electricidad estática de su cuerpo (p. ej., tocando algún metal sin revestimiento conectado a tierra) antes de tocar el producto.
• No intente realizar el mantenimiento del producto ni lo desmonte nunca. Para algunos productos con batería reemplazable por el usuario, lea y siga las instrucciones del manual de usuario.
• No derrame comida o líquidos sobre el producto y nunca deje que caigan objetos en las aberturas del mismo.
• No utilice este producto cerca del agua, en zonas con humedad o condensación elevadas a menos que el producto esté clasificado específicamente para aplicación en exteriores.

- Mantenga el producto alejado de los radiadores y de otras fuentes de calor.

- Desenchufe siempre el producto de la alimentación de red antes de limpiarlo y utilice solo un paño seco sin pelusa
