DGS1005D - Kapcsoló D-LINK - Ingyenes használati útmutató

Termék típusa	Hálózati kapcsoló
Márka	D-Link
Modell	DGS1005D
Portok száma	5 Ethernet Gigabit port (10/100/1000 Mbit/s)
Tápellátás	Külső hálózati adapter
Fényjelzők	Tápellátás (zöld), Link/Act (villogó zöld)
Fali szerelés	Igen, csavarokkal (nem tartozék)
Fő funkciók	Gigabit kapcsolás, automatikus érzékelés, Plug-and-Play
Üzemi hőmérséklet	0 °C - 40 °C
Üzemi páratartalom	10% - 90% nem kondenzálódó
Méretek (Sz x M x Ma)	kb. 140 x 80 x 30 mm
Súly	kb. 200 g
Karbantartás	Száraz ruhával tisztítható; kerülje a nedvességet
Biztonság	Csak a mellékelt adaptert használja; ne tegye ki víznek
Pótalkatrészek	Nem elérhető; hálózati adapter mellékelve
Műszaki támogatás	D-Link weboldal: http://www.dlink.com/support

Gyakran ismételt kérdések - DGS1005D D-LINK

Mi a teendő, ha a tápellátás jelzőfénye nem világít?

Ellenőrizze, hogy a hálózati adapter megfelelően csatlakozik-e egy fali aljzathoz és a kapcsolóhoz. Ha a jelzőfény továbbra sem világít, próbálkozzon egy másik aljzattal.

Mi a teendő, ha a csatlakoztatott eszköz nem érzékelhető?

Ellenőrizze, hogy a port Link/Act jelzőfénye villog-e. Ha nem, próbálkozzon másik Ethernet kábellel.

Hogyan szerelhető fel a kapcsoló a falra?

Használja a két rögzítőlyukat az eszköz alján. Cement fal esetén rögzítsen nylon dübeleket és T3 x 15L csavarokat; fa fal esetén közvetlenül csavarozzon be. Akassza fel a kapcsolót.

Hány porttal rendelkezik a DGS1005D?

5 Ethernet Gigabit porttal rendelkezik 10/100/1000 Mbit/s sebességgel.

Hogyan kell csatlakoztatni a kapcsolót?

Csatlakoztassa a hálózati adaptert egy fali aljzathoz, majd csatlakoztassa a tápellátás portjához. Ezután csatlakoztassa eszközeit Ethernet kábelekkel a portokhoz.

Mit jelent a villogó zöld jelzőfény?

A Link/Act jelzőfény villog, amikor adatátvitel történik a porton.

Használhatom a kapcsolót azonnal konfigurálás nélkül?

Igen, ez egy Plug-and-Play kapcsoló. Nem igényel szoftveres konfigurációt.

A kapcsoló kompatibilis a szabványos Ethernet kábelekkel?

Igen, Cat5e vagy jobb kábelekkel működik Gigabit sebesség eléréséhez.

Mi a teendő, ha a kapcsoló túlmelegszik?

Győződjön meg arról, hogy jól szellőző helyen van, távol a közvetlen napfénytől és hőforrásoktól.

Hol található a műszaki támogatás?

Látogasson el a D-Link weboldalára: http://www.dlink.com/support a használati útmutató letöltéséhez vagy a támogatás eléréséhez.

HASZNÁLATI ÚTMUTATÓ DGS1005D D-LINK

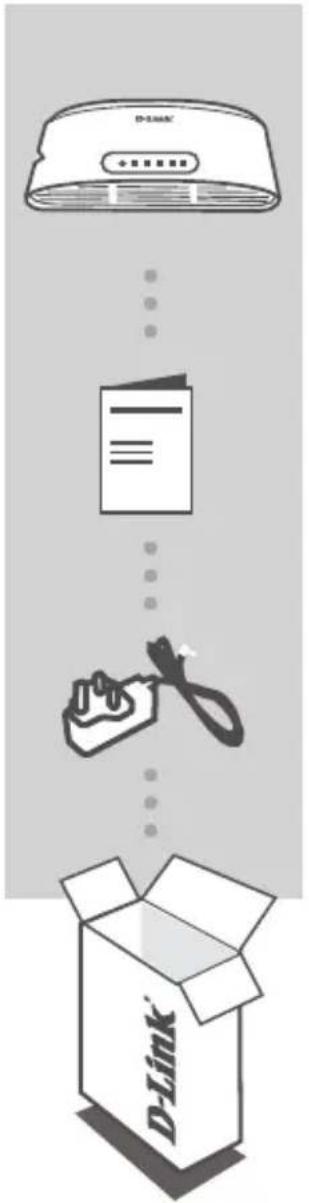

Ha ezen elementek barmelyike hianyzik a csomagolásból, forduljon a viszonteladóhoz.

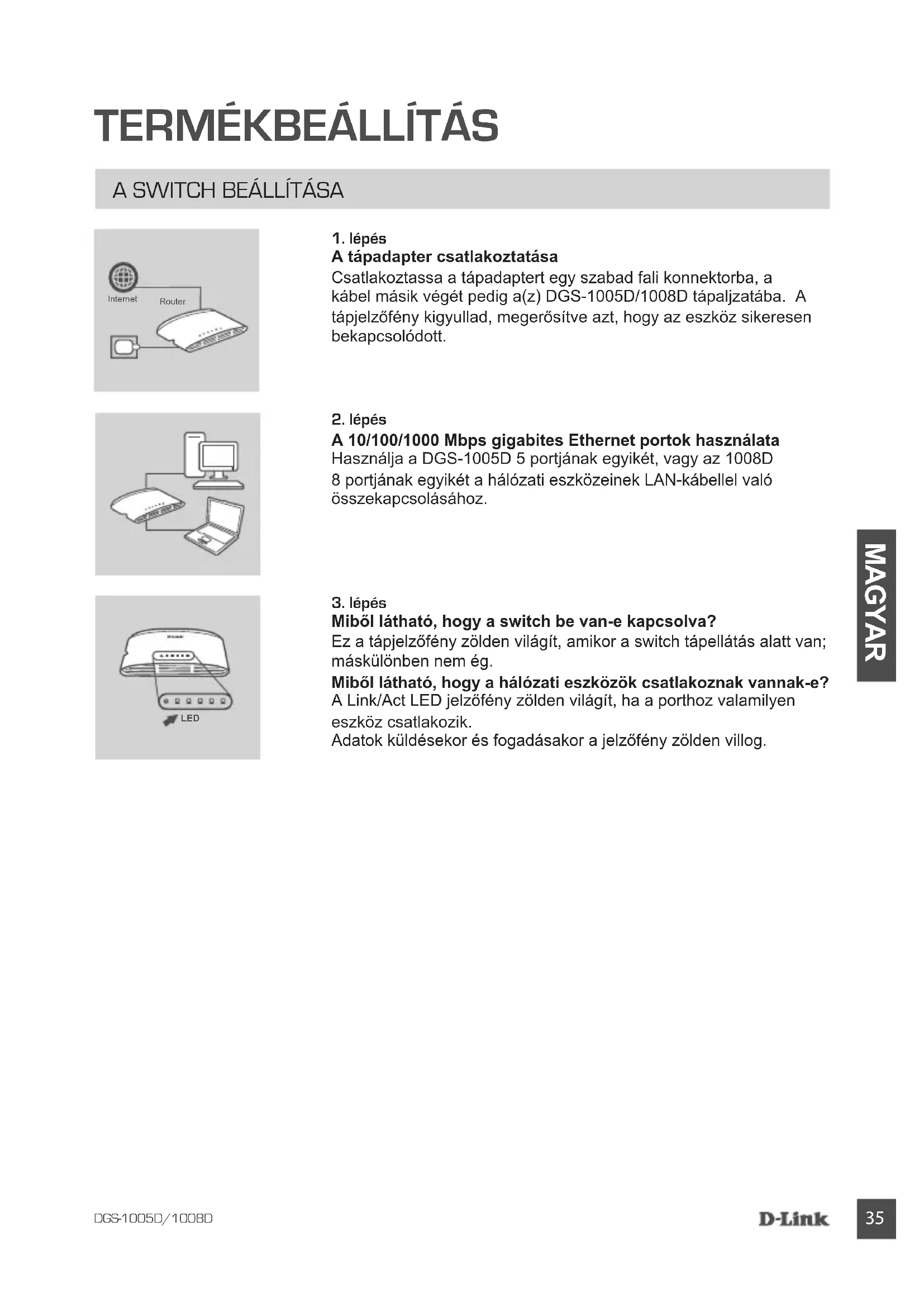

TERMÉKBEÁLLITÁS

A SWITCH BEÁLLITÁSA

1. lépés

A tapadapter csatlakoztatása

Csatlakoztassa a tupadapter t egy szabad fali konnektorba, a kabel masik végét pedig a(z) DGS-1005D/1008D tapaljzataba. A tupelzöfény kigyullad, megerösítve azt, hogy az eszköz sikeresen bekapcsolódt.

2. lépés

A 10/100/1000 Mbps gigabites Ethernet portok hasznalata

Használja a DGS-1005D 5 portjának egyikét, vagy az 1008D 8 portjának egyikét a halózati eszközeinek LAN-kabell való összekapcsolásához.

3. lépés

Mibōl lathato, hogy a switch be van-e kapcsolva?

Ez a tapjelzofeny zolden vilagit, amikor a switch tapellatas alatt van; maskulonben nem eg.

Miböl lathato, hogy a halózati eszközök csatlakoznak vannak-e?

A Link/Act LED jelzofeny zolden vilagit, ha a porthoz valamilyen eszkocz csatlakozik.

Adatok kuldesekor es fogadasakor a jelzofeny zolden villog.

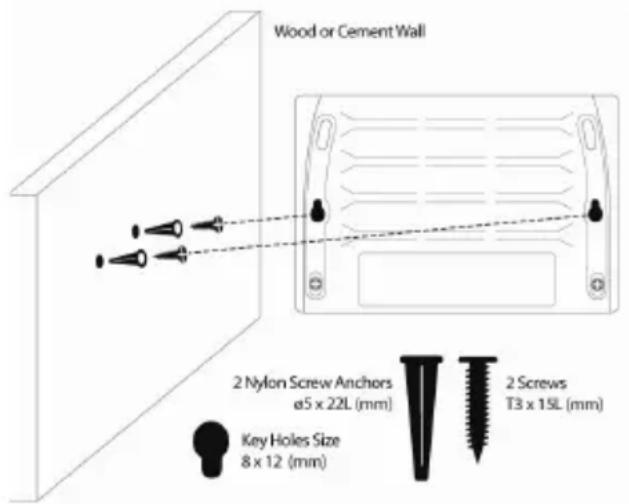

FELSZERELEs

FALI KONFIGURACION

A DGS-1005D/1008D falra szerelheto. A switch aljan két rögzitonyilás talalható erre a celra. Ügyeljen, hogy az elolap elorefelé nézzen, és igy a LED-ek latszódjanak. Kérjuk, kovesse az alabbi abrát:

A. FELSZERELEŠ BETONFALRA

1. Rögzütse a nylon dübeleket a betonfalra.
2. Csavarja be a T3x15L csavarokat a nylon dubelekbe.
3. Akassza a switch rögzítólyukait a csavarokra.

A. FELSZERELEŠ FÁBÓL KÉSZÜLT FALRA

1. Csavarja be a T3x15 L csavarokat a fabol keszult falba.

2. Akassza a switch rögzítólyukait a csavarokra; a falra szereles ezzel elkészütlt.

a) Fából keszült falhoz legalább 3/4 húvelykes csavar szükséges
a) Betonfalhoz legalabbb 3 huvelykes csavar szukséges

A. FELSZERELEŠ FÉMBÖL KÉSZÜLT FALRA

1. Rögzítse az (opcionális) magneses csavarokat a switch rögzítólyukaira.

2. Rögzütse a switch-et egy fémes felültre.

Megjegyzés: A rogzitó- és magneses készletek nem részei a csomagnak.

HIBAELHÁRITÁS

BEÁLLITASI ES KONFIGURACIOS PROBLEMAK

1. MIT TEGYEK, HA A TAPJELZOFENY NEM VILAGIT?

Ellenörizze, hogy a pápadapter a fali konnektorba és a(z) DGS-1005D/1008D hátuljába megfeleloen van-e csatlakoztatva.

1. MIT TEGYEK, HA A CSATLAKOZTATOTT ESZKÖZT A SWITCH NEM ÉSZLELI?

Elóször ellenőrizze, hogy a port jelzőfénye villog-e. Ha a port jelzőfénye nem világít,probability meg ésik LAN-kábelle csatlakoztatni az eszközt.

MUSZAKI TÁMOGATÁS

http://www.dlink.com/support

5/8-PORT GIGABIT EASY DESKTOP SWITCH

DGS-1005D/1008D

HURTIGSTARTVEILEDNING

STRØMADAPTER

5V/1A
