DGS1005D - Commutateur D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	D-Link
Modèle	DGS1005D
Nombre de ports	5 ports Ethernet Gigabit 10/100/1000 Mbit/s
Alimentation	Adaptateur secteur externe
Voyants lumineux	Power (vert), Link/Act (vert clignotant)
Montage mural	Oui, avec vis (non incluses)
Fonctions principales	Commutation Gigabit, détection automatique, Plug-and-Play
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% sans condensation
Dimensions (L x l x H)	140 x 80 x 30 mm environ
Poids	200 g environ
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'eau
Pièces détachées	Non disponibles ; adaptateur secteur inclus
Support technique	Site web D-Link : http://www.dlink.com/support

FOIRE AUX QUESTIONS - DGS1005D D-LINK

Que faire si le voyant d'alimentation est éteint ?

Vérifiez que l'adaptateur secteur est bien branché dans une prise murale et au commutateur. Si le voyant reste éteint, essayez une autre prise.

Que faire si un périphérique connecté n'est pas détecté ?

Vérifiez si le voyant Link/Act du port clignote. Sinon, essayez un autre câble Ethernet.

Comment monter le commutateur au mur ?

Utilisez les deux trous de fixation sous l'appareil. Pour un mur en ciment, fixez des chevilles nylon et vis T3 x 15L ; pour un mur en bois, vissez directement les vis. Accrochez le commutateur.

Combien de ports possède le DGS1005D ?

Il dispose de 5 ports Ethernet Gigabit 10/100/1000 Mbit/s.

Comment brancher le commutateur ?

Branchez l'adaptateur secteur dans une prise murale et connectez-le au port d'alimentation. Ensuite, connectez vos périphériques via des câbles Ethernet sur les ports.

Que signifie le voyant vert clignotant ?

Le voyant Link/Act clignote lorsque des données sont transmises ou reçues sur le port.

Puis-je utiliser le commutateur immédiatement sans configuration ?

Oui, c'est un commutateur Plug-and-Play. Il ne nécessite aucune configuration logicielle.

Le commutateur est-il compatible avec les câbles Ethernet standards ?

Oui, il fonctionne avec des câbles Cat5e ou supérieurs pour des vitesses Gigabit.

Que faire si le commutateur surchauffe ?

Assurez-vous qu'il est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et de sources de chaleur.

Où trouver le support technique ?

Rendez-vous sur le site de D-Link : http://www.dlink.com/support pour télécharger la notice ou contacter l'assistance.

MODE D'EMPLOI DGS1005D D-LINK

Contactez immédiatement votre revendeur s'il manque l'un de ces éléments de la boîte.

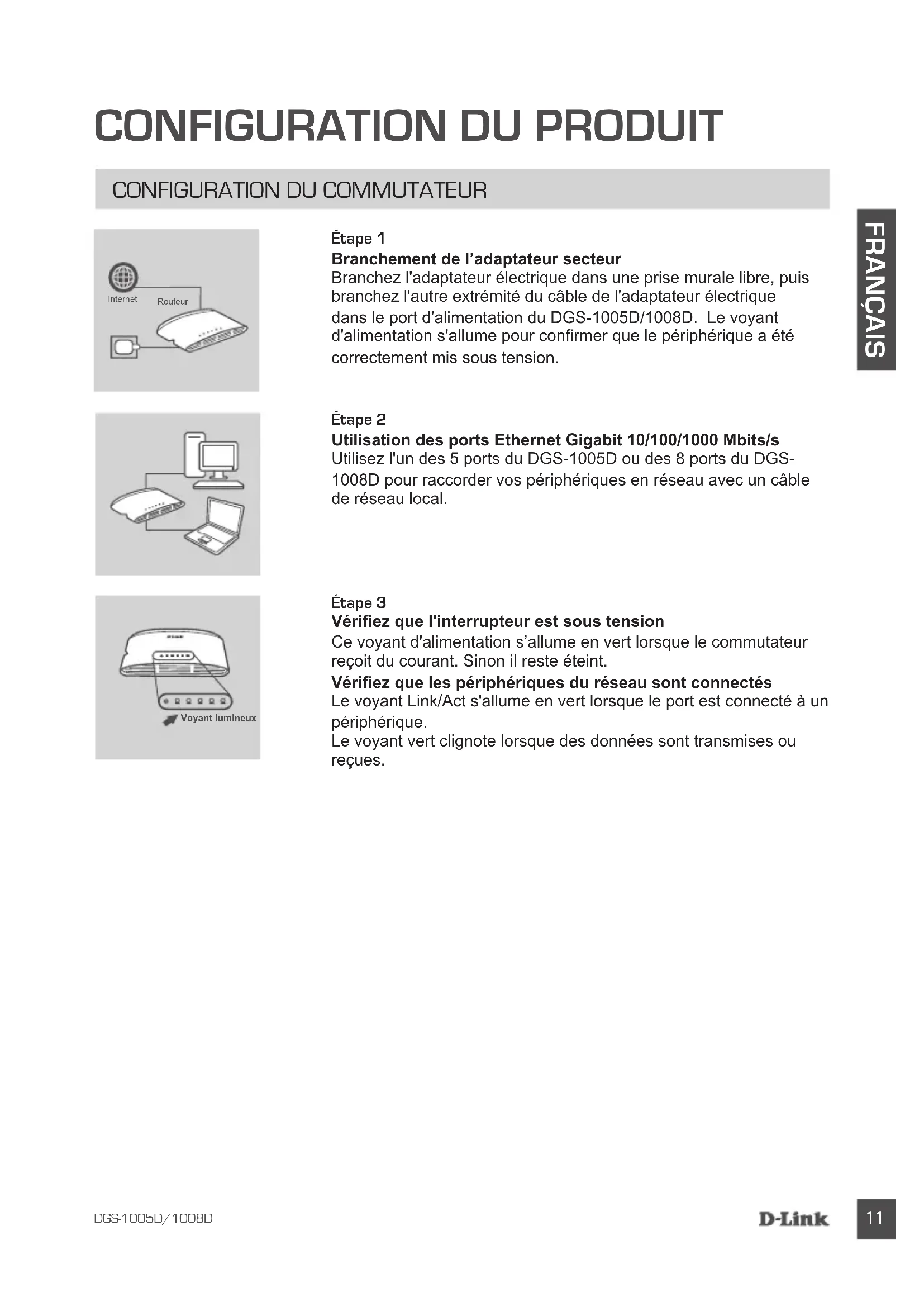

Branchement de l'adaptateur secteur

Branchez l'adaptateur électrique dans une prise murale libre, puis branchez l'autre extrémité du cable de l'adaptateur électrique dans le port d'alimentation du DGS-1005D/1008D. Levoyant d'alimentation s'allume pour confirmer que le périphérique a été correctement mis sous tension.

Etape 2

Utilisation des ports Ethernet Gigabit 10/100/1000 Mbit

Utilisez l'un des 5 ports du DGS-1005D ou des 8 ports du DGS-1008D pour raccorder vos péripériques en réseau avec un cable de réseau local.

Etape 3

Vérifiez que l'interrupteur est sous tension

Ce voyant d'alimentation s'allume en vert lorsque le commutateur reçoit du courant. Sinon il reste eteint.

Vérifiez que les péripériques du réseau sont connectés

Levoyant Link/Act s'allume en vert lorsque le port est connecté à un périphérique.

Levoyant vert clignote lorsquedesdonnées sonttransmises ou reçues.

CONFIGURATIONS MURALES

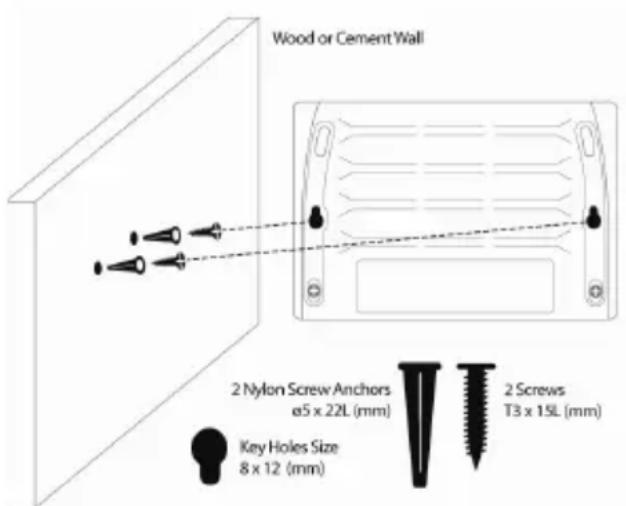

Le DGS-1005D/1008D peut être monté sur un mur. À cet effet, deux trous de fixation sont prévus sous le Commutateur. Veuillez vous assurer que le panneau avant est bien en vue afin que les voyants lumineux soient visibles. Veuillez vous reporter à l'illustration ci-dessous :

A. MONTAGE SUR UN MUR EN CIMENT

1. Fixez les chevilles nylon dans un mur en beton.
2. Vissez les vis T3 x 15L dans les chevilles nylon.
3. Accrochez les trous de fixation du commutateur sur les vis.

B. MONTAGE SUR UN MUR EN BOIS

1. Vissez les vis T3 x 15L dans le mur en bois.

2. Accrochez les trous de fixation du commutateur sur les vis. Vous avez terminé la fixation au mur.

a) Vis de 3/4 de pouce minimum requise pour les murs en bois
b) Vis de 3 pouces minimum requise pour les murs en ciment

C. MONTAGE SUR UNE PAROI METALLIQUE

1. Accrochez les vis à base magnétique (en option) sur les trous de montage du commutateur.
2. Fixez le commutateur sur une surface métallique.

Remarque : Les kits de montage et d'aimants ne sont pas inclus dans le paquet.

RÉSOLUTION DES PROBLEMES

PROBLEMES DE CONFIGURATION ET D'INSTALLATION

1. QUE FAIRE SI LE VOYANT D'ALIMENTATION EST ÉTEINT ?

Vérifiez si l'adaptateur secteur est bien branché dans une prise murale et à l'arrêt du DGS-1005D/1008D.

2. QUE FAIRE SI UN PÉRIPHÉRIQUE CONNECTÉ N'EST PAS DETECTÉ ?

Commencez par vérifier si levoyant du port clignote. S'il est eteint, essayez de connecter le périhérique avec un autre cable de réseau local.

SUPPORT TECHNIQUE

http://www.dlink.com/support
