MANUAL DE UTILIZARE DGS1005D D-LINK

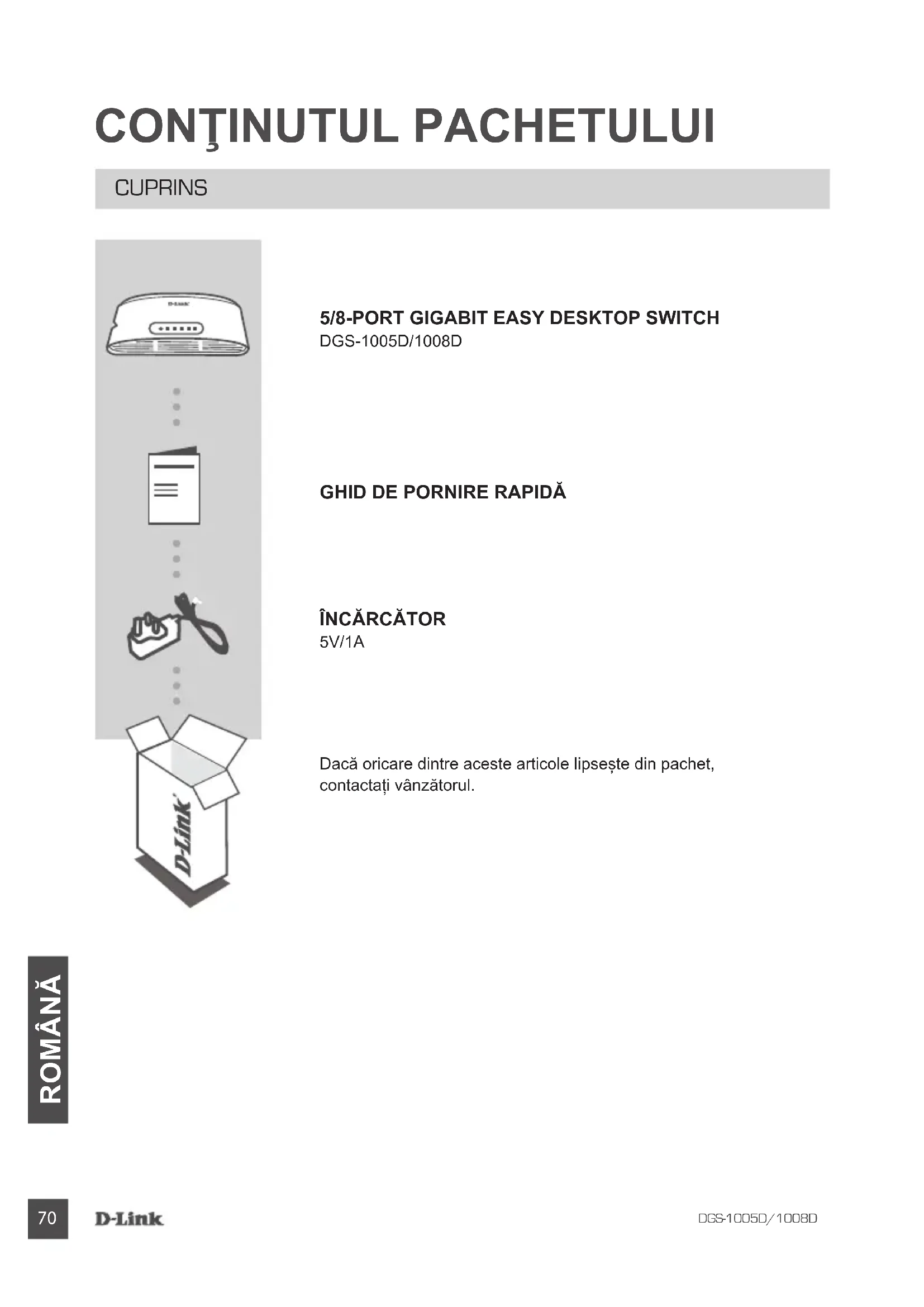

Daca oricare dentre aceste articole lipseste din sachet, contactati vanzatorul.
CONFIGAREA PRODUSULUI
INSTALLARE SWITCH
Pasul 1 Conectarea adaptorului de putere
Conecta adaptorul intr-o przya libera, apoi conecta celalalt capat al adaptorului intr-unul din porturile de alimentare din DGS-1005D/1008D. Indicatorul LED de alimentare illuminează, confirmând alimentarea corespunzatoare a dispositivului.
Pasul 2 Folosirea porturilor Ethernet 10/100/1000 Mbps Gigabit
Folosiţ unul dentre cele 5 porturi din DGS-1005D sau cele 8 porturi din 1008D pentru a conecta dispositivele dvs. de rețea cu un cablu LAN.
Pasul 3 Determinati dacă switchul este pornit
Acest indicator LED de alimentare este verde cánd switch-ul este alimentat cu energia, altfel este stins.
Determinati dacă dispositivele de rețea sunt conectate
LED-ul Link/Act luminează verde candla port este conectat un dispositiv.
Indicatorul clippeoste verde canda se transmit sau se primesc date.
MONTARE
CONFIGURÄRIPERETE

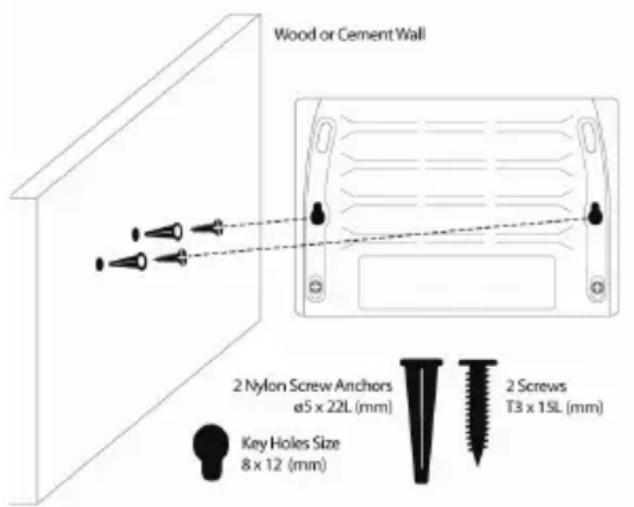

DGS-1005D/1008D poate fi montat pe un perete. Sunt prevăzute două orificii de montare în partea de jos a switch-ului în acest scop. Asigurati-vă că panoul frontal este expus pentru a putea vedea LED-urile. Consultati ilustrata mai jos:
A. MONTAREA PE UN PERETE DE CIMENT
- Montati ancorele surubului Nylon intr-un perete de ciment.
- Introduceti suruburile T3 x 15L in ancorele surubului Nylon.
- Agatati gaurile de montare din spatele switch-ului de suruburi.
B. MONTAREA PE UN PERETE DE LEMN
-
Introduciţi suruburile T3 x 15 L in peretele de lemn.
-
Agatai gaurile de montare din spatele switch-ului de suruburi; ati terminat montarea pe perete.
a) Pourtu un perete de lemn este necessities un surub de minim 3/4 toli
b) Pour un perete de ciment este necessities un surub de minim 3 toli
C. MONTAREA PE UN PERETE DE METAL
- Montati suruburile cu bază magnetica (optional) in gaurile de montare ale switch-ului.
- Atasati switch-ul la o suprafata metalica.
Notă: Seturile de montare Şi cele magnetice nu sunt incluse in pachet.
DEPANARE
PROBLEM DE CONFIGURARE
1. CE ESTE DE FÁCUT IN CAZUL IN CARE LEDUL CARE INDICÁ ALIMENTAREA NU SE APRINDE?
Verificati dacă incarcătorul este introdus corect in prizăși in partea din spate a DGS-1005D/1008D.
2. CE ESTE DE FÁCUT IN CAZUL IN CARE UN DISPOZITIV CONECTAT NU ESTE DETECTAT?
Prima data este necessar sa verificati dacă ledul care indica portul pälpaie. In cazul in care ledul care indica portul nu este aprins, incercați connectarea dispositivului printr-un alt cablu LAN.
SUPPORT TEHNIC
http://www.dlink.com/support
