MANUAL DE USUARIO DGS1005D D-LINK
GUIA DE INSTALLACION

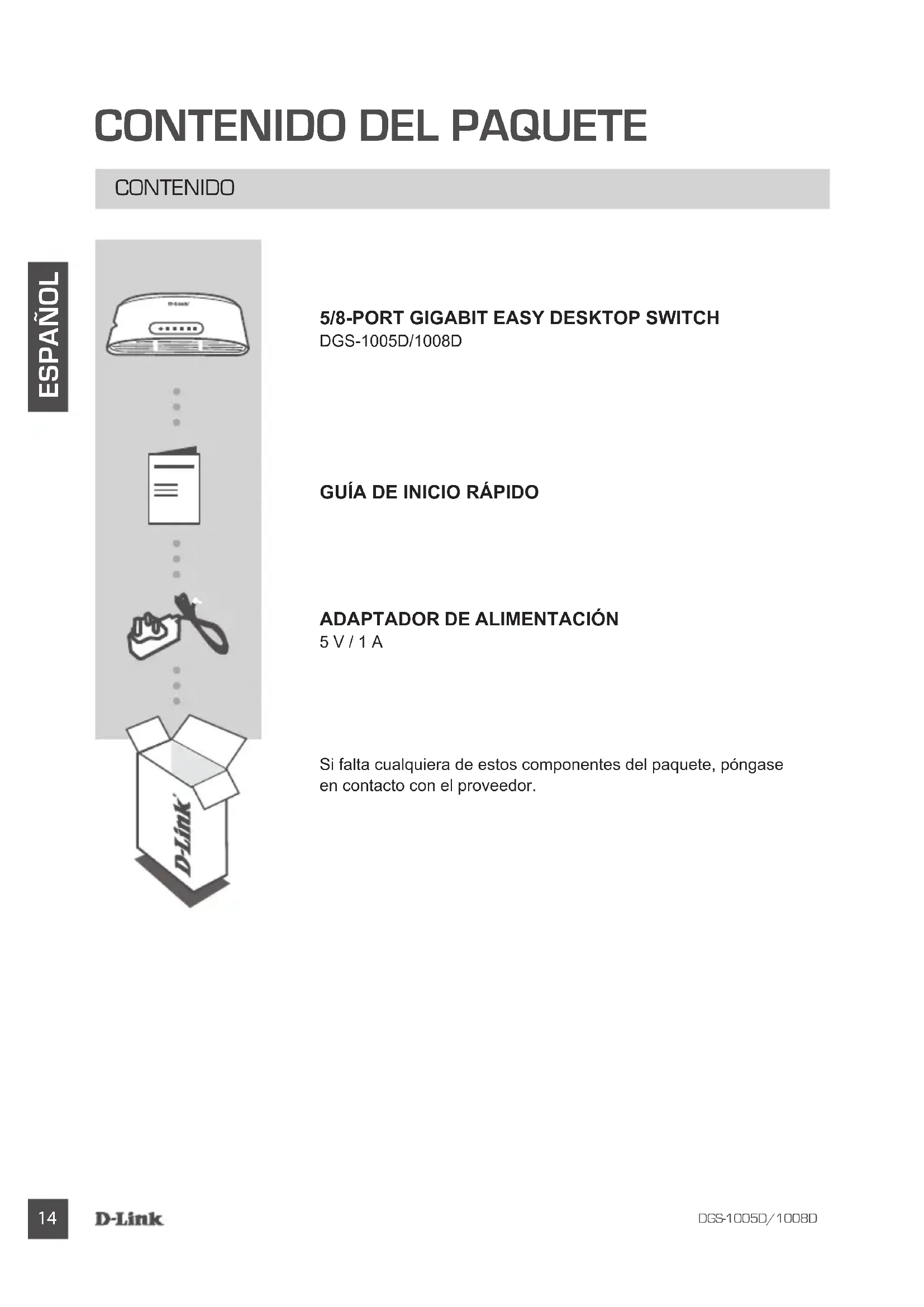

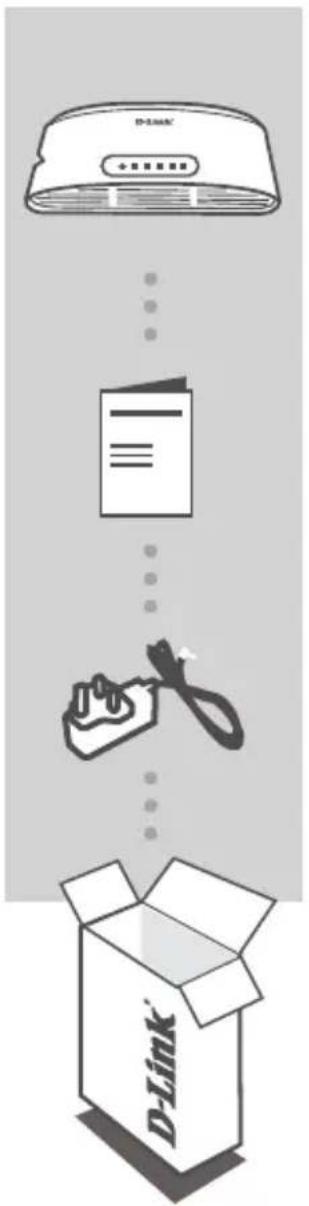

CONTENIDO DEL PAQUETE
CONTENIDO
5/8-PORT GIGABIT EASY DESKTOP SWITCH
DGS-1005D/1008D
GUIA DE INICIO RAPIDO
ADAPTADOR DE ALIMENTACION
5V/1A
Si falta cadaquiera de"These componentes del paquete,pongase encontacto con el proveedor.
CONFIGURACION DEL PRODUCTO
CONFIGURación DEL CONMUTADOR
Paso 1 Conexión del adaptor de alimentación
Enchufe el adaptor de alimentacion en una toma de pared libre y, a continuacion, enchufe el othero extremo del cable del adaptor de alimentacion en el puerto de alimentacion del DGS-1005D/1008D. El LED de alimentacion se iluminara, confirmando que el dispositivo se ha encendido correctamente.
Paso 2 Utilización de los puertos Gigabit Ethernet de 10/100/1.000 Mbps
Utilice uno de los 5 puertos del DGS-1005D o de los 8 puertos del 1008D para conectar los dispositivos de red con un cable de LAN.
Determine que el conmutador está encendido
Este LED de alimentacion tiene una luz indicadora verde cuando el conmutador recibe alimentacion; en caso contrario, está apagada.
Determine que los dispositivos de red estan connectados
La luz LED del indicator Link/Act está en verde cuando el puerto está conectado a un dispositivo.
El indicator verde parpadea cuando se transmits o reciben los datos.
MONTAJE
CONFIGURACIONES EN PARED

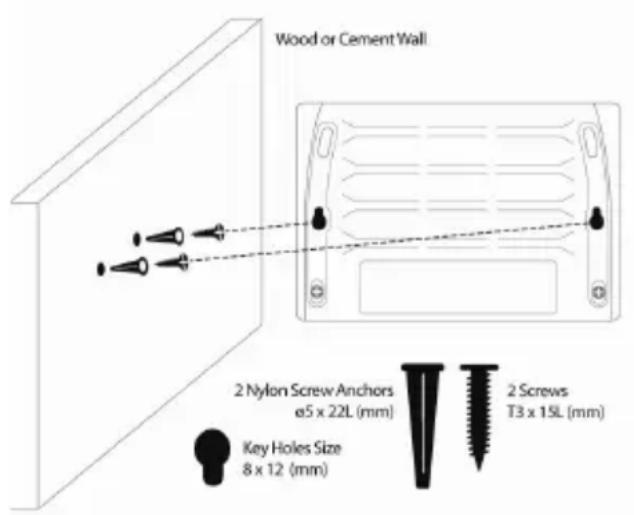

El DGS-1005D/1008D se pueda montar en una pared. Para este fin, en la parte inferior del commutador existen dos bahías de montaje. Asegúrese de que el panel frontal está a la vista para poder ver los LED. Consulta la ilustración",[6]
- Monte los anclajes de nylon para tornillo en una pared de cemento.
- Introduzca los tornillos T3 x 15L en los anclajes de nylon para tornillo.
- Enganche los orificios de montaje de la parte posterior del conmutador en los tornillos.
B. MONTAJE EN UNA PARED DE MADERA
-
Introduzca los tornillos T3 x 15 L en la pared de madera.
-
Enganche los orificios de montaje de la parte posterior del commutador en los tornillos; ha finalizzato el montaje en la pared.
a) Se precisan tornillos de 3/4 de pulgada como minimo para paredes de madera
b) Se precisan tornillos de 3 pulgadas como minimum para paredes de cemento
C. MONTAJE EN UNA PARED DE METAL
- Monte los tornillos con base magnética (optional) en los orificios de montaje del conmutador.
- Acople el conmutador a una superficie metálica.
Nota: Los kits de montaje e imanes no está incluidos en la caja.
SOLUTION DE PROBLEMAS
PROBLEMAS DE INSTALLACION Y CONFIGURACION
- ¿QUE DEBE HACER SI EL LED DE ALIMENTACION NO ESTÁ ENCENDIDO?
Compruebe que el adaptorador de alimentacion está conectado correctamente a una toma de pared y a la parte posterior del DGS-1005D/1008D.
- QUDEBE HACER SI NO SE DETECTA UN DISPOSITIVO CONECTADO?
En primer lugar, compruebe si el LED del puerto está parpadeando. Si el LED del puerto no se illumina,inta concente conectar el dispositivo utilizing un cable de LAN diferente.
ASISTENCIA TECNICA
http://www.dlink.com/support
