BEDIENUNGSANLEITUNG DGS1005D D-LINK
INSTALLATIONSANLEITUNG
GUIDE D'INSTALLATION

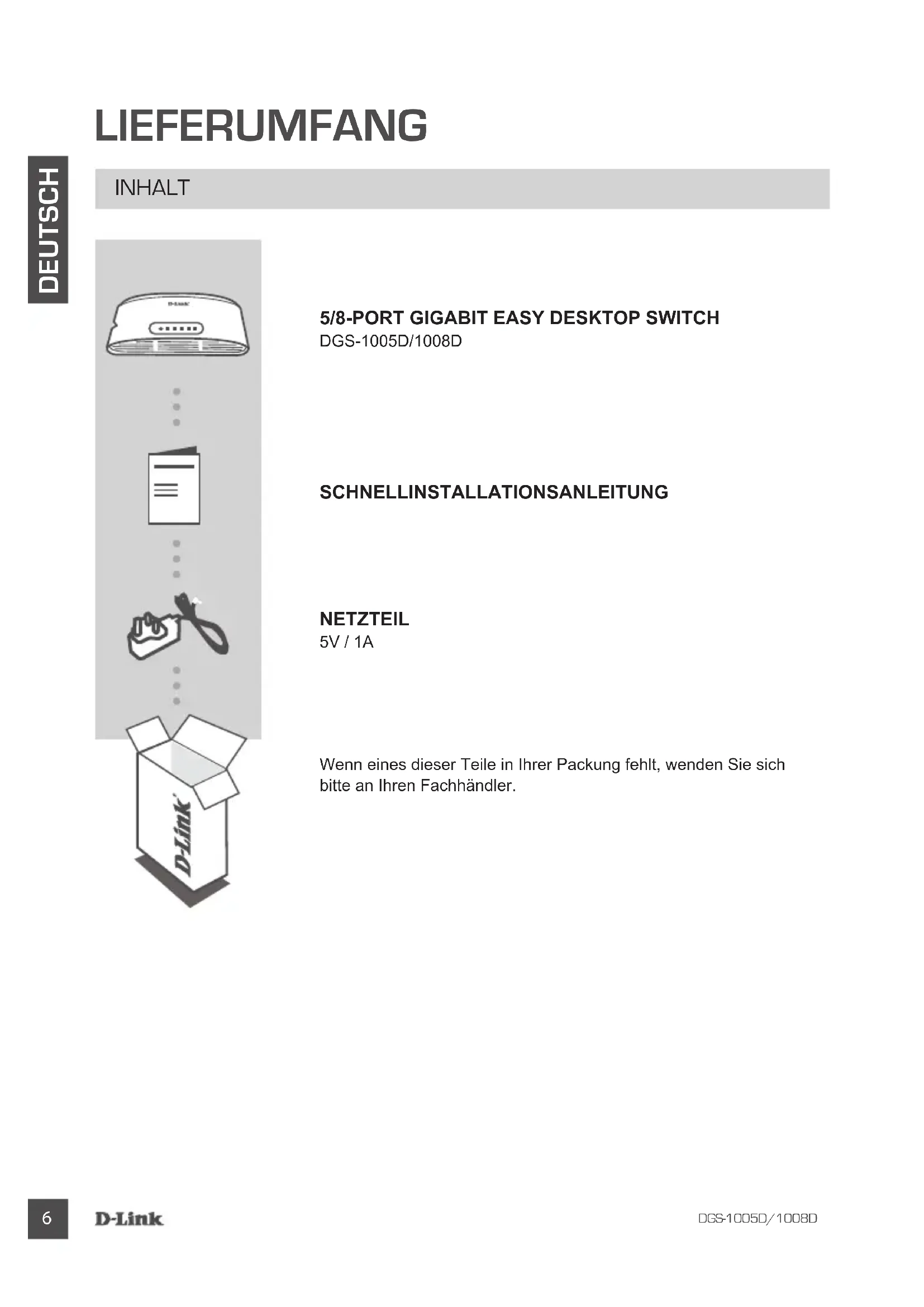

SCHNELLINSTALLATIONSANLEITUNG
NETZTEIL
5V/1A
Wenn eines dieser Teile in Ihrer Packung feht, wenden Sie sichitte an ihren Fachhändler.
EINRICHUNG DES PRODUKTS
SWITCH EINRICHEN
Schritt 1
Stromanschluss
Schlieben Sie das Netzteil an eine Wandsteckdose an und stecken Sie das andere Ende des Netzkabels in den Stromeingangs-Port des DGS-1005D/1008D. Die LED-Betriebsanzeige leuchtet auf. Das zeigt, dass das Gerät eingeschaltet ist.
Schritt 2
Verwendung der 10/100/1000 Mbit/s Gigabit Ethernet-Ports
Verwenden Sie einen der 5 Ports des DGS-1005D oder der 8 Ports des 1008D, um ihre Netzwerkgeräte mi einem LAN-Kabel anzuschreiben.
Schritt 3
Feststellen, ob der Switch eingeschaltet ist
Die LED-Betriebsanzeige leuchtet grün, wenn der Switch mit Energie versorgt wird. Sonst leuchtet sie nicht.
Feststellen, ob Netzwerkgeräte verbunden sind
Link/ACT leuchtet grün, wenn der Port mit einem Gerät verbunden ist.
Die Anzeige blinkt, wenn Daten übertragen oder empfangen werden.
MONTAGE
WANDMONTAGE
Der DGS-1005D/1008D kann an einer Wand montiert werden. Zwei Montageöffnungen sind zu dieser Zweck auf der Unterseite des Switch vorgesehen. Stellen Sie sicher, dass bei der Wandmontage die Vorderseite des Geräts gut sightbar ist, damit die LEDs zu erkennen sind. Zur Veranschaulichung der Montage sehen Sie sichitte die Illustrationen unter an:
A. MONTAGE AN EINER BETONWAND
- Bohren Sie entsprechende Locher und setzen Sie die Plastikdubel in einer Betonwand ein.
- Setzen und drehen Sie die Schrauben (T3 x 15L) in die Dubel ein.
- Hängen Sie den Switch an den Montagelöchemn an den Schrauben auf.

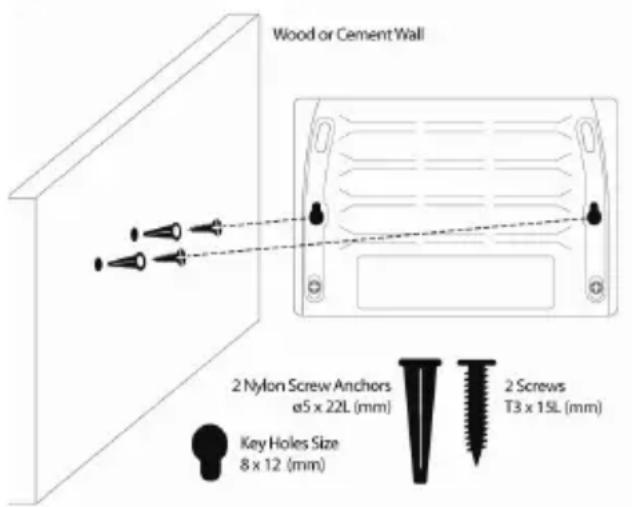

B. MONTAGE AN EINER HOLZEAND
- Schrauben Sie die zwei T3 x 15 L Schrauben in die Holzwand ein.
- Hängen Sie den Switch an den Montagelöchemn an den Schrauben auf. Die Wandmontage ist damit abgeschlssen.
a) Für Holzwand wird mindestens eine 3/4'' -Schraube benötigt
b) Für Betonwand wird mindestens eine 3^ -Schraube benötigt
C. MONTAGE AN EINER METALLWAND
- Drehen Sie die magnetischen Schrauben (optional) in die Montagelöcher des Switch.
- Bringen Sie den Switch an einer Oberfläche aus Metall an.
Hinweis: Montage- und Magnetsatz nicht im Lieferumfang enthalten.
FEHLERBEHEBUNG
EINRICHTUNGS- UND KONFIGURATIONSPROBLEME
- WAS MACHE ICH, WENN DIE LED-BETRIEBSANZEIGE NICTT LEUCHTET?
Stellen Sie sicher, dass das Netzteil korrekt an eine Wandsteckdose und das andere Ende des Kabels an der Rückseite des DGS-1005D/1008D eingesteckt ist.
- WAS MACHE ICH, WENN EIN ANGESCHLOSSENES GERÄT NICTHT ERKANNT WIRD?
Prüfen Sie zunachst, ob die Port-LED blinkt. Wenn die LED nicht leuchtet, versuchen Sie, das Gerät mit einem anderen LAN-Kabel anzuschreiben.
TECHNISCHER SUPPORT
http://www.dlink.com/support

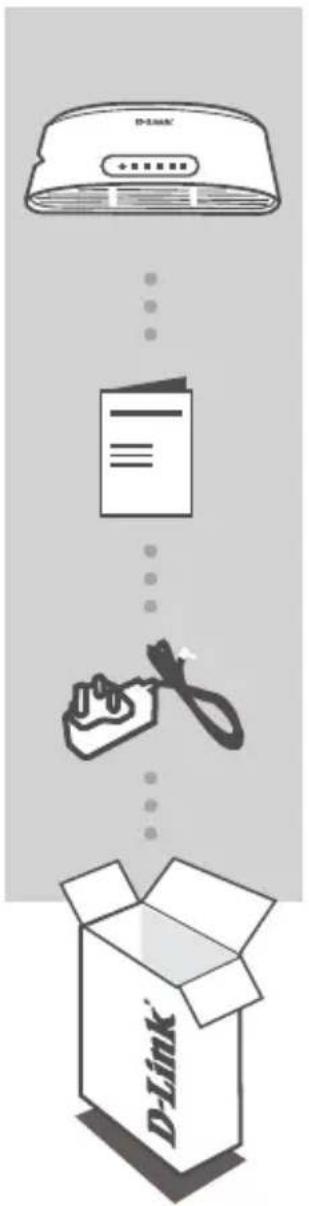

CONTENU DE LA BOITE
TABLE DES MATIÈRES
5/8-PORT GIGABIT EASY DESKTOP SWITCH
DGS-1005D/1008D
GUIDE DE DÉMARRAGE RAPIDE
ADAPTATEUR SECTEUR
5V/1A

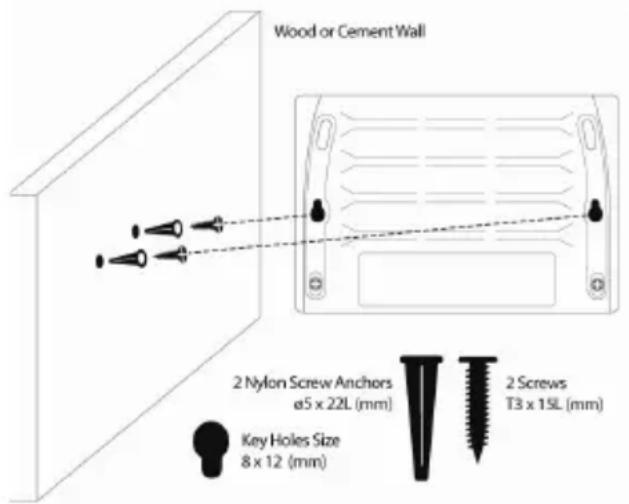

B. NAMESTITEV NA LESENO STENO
-
V leseno steno privijte vijake T3 x 15 L.
-
Pritrdilne luknjé stikala nataknite na vijake in namestitev na steno je s tem končana.
a) Za leseno steno potrebujete vsaj 3/4-palcni vijak
b) Za betonsko steno potrebujete vsaj 3-palcni vijak
C. NAMESTITEV NA KOVINSKO STENO
- Magnetne vijake (izbirni) namestite na pritrdilne luknje stikala.
- Stikalo pritrdite na kovinski povrsino.
