MANUALE UTENTE DGS1005D D-LINK

GUIDA DI INSTALLAZIONE

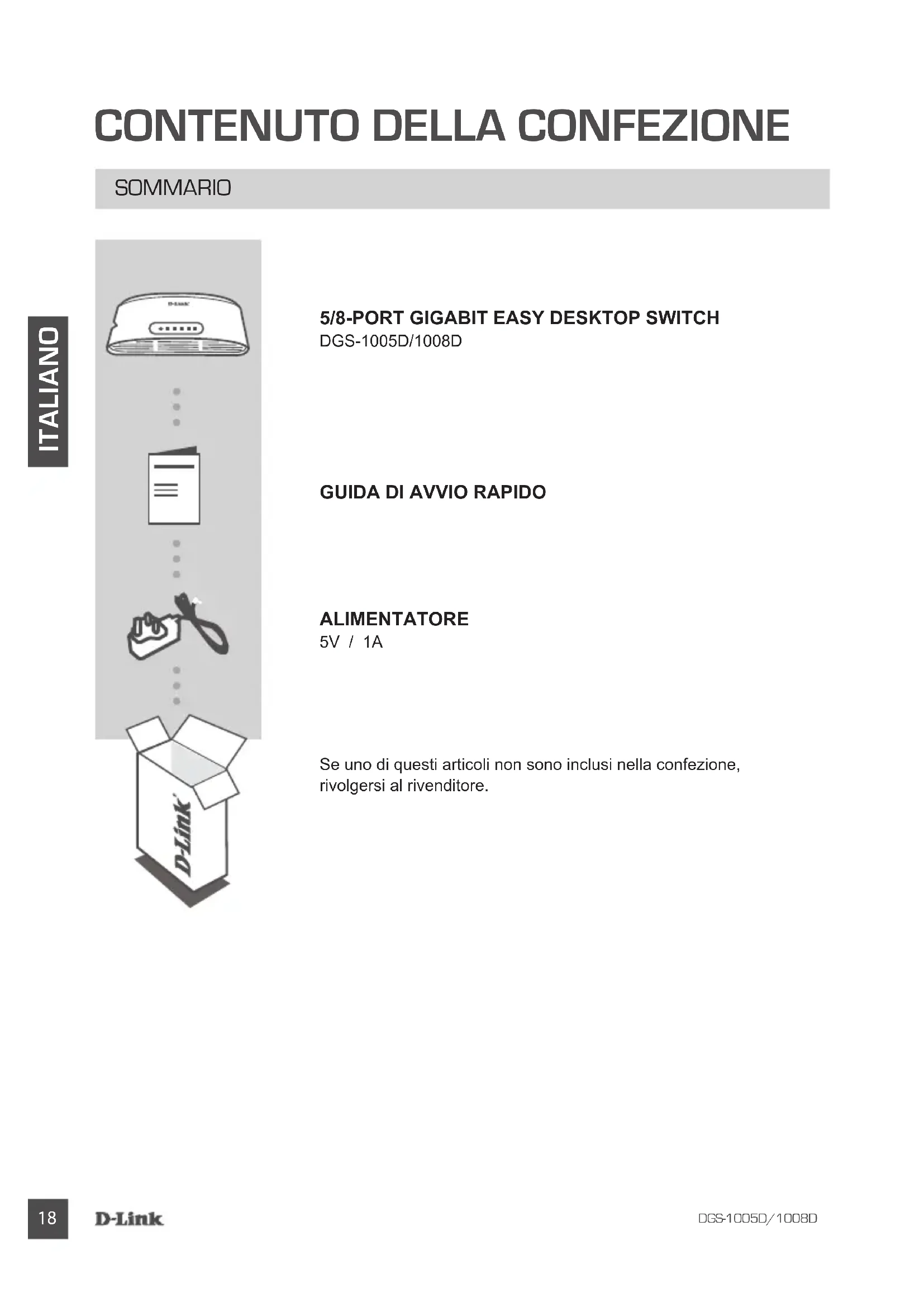

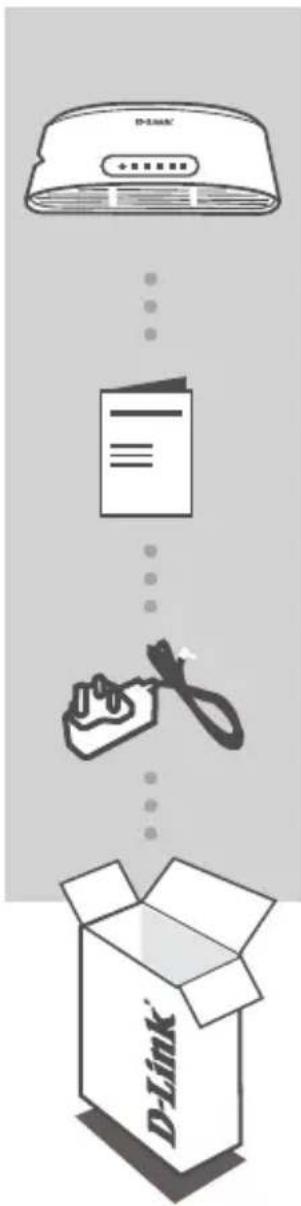

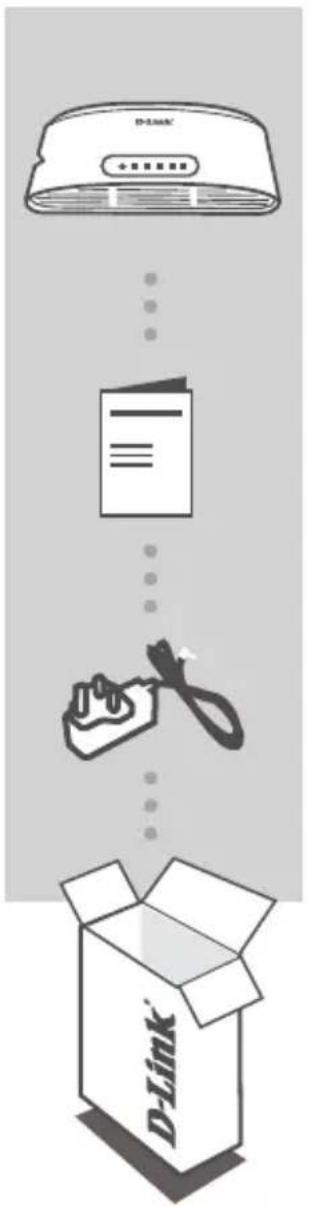

CONTENUTO DELLA CONFEZIONE

ALIMENTATORE 5V / 1A Se uno di questi articoli non sono inclusi nella confezione, rivolgersi al rivenditore.

CONFIGURAZIONE DEL PRODOTTO

CONFIGURAZIONE SWITCH Fase 1 Collegamento dell'alimentatore Collegare l'adattatore di alimentazione a una presa a muro libera, quindi collegare l'altra estremità del cavo dell'adattatore di alimentazione alla porta di alimentazione di DGS-1005D/1008D. Il LED di alimentazione si accenderà a confermare che il dispositivo è correttamente alimentato. Fase 2 Utilizzo di porte Gigabit Ethernet a 10/100/1000 Mbps Utilizzare una delle 5 porte sul DGS-1005D o 8 porte sul 1008D per collegare i dispositivi di rete con un cavo LAN. Fase 3 Controllare se lo switch è acceso Questa spia LED di alimentazione è verde quando lo switch è alimentato; in caso contrario, è spenta. Controllare se i dispositivi di rete sono collegati La spia dell'indicatore LED Link/Act è di colore verde quando alla porta è collegato un dispositivo e lampeggia durante la trasmissione o la ricezione di dati. RouterInternet

CONFIGURAZIONI A PARETE

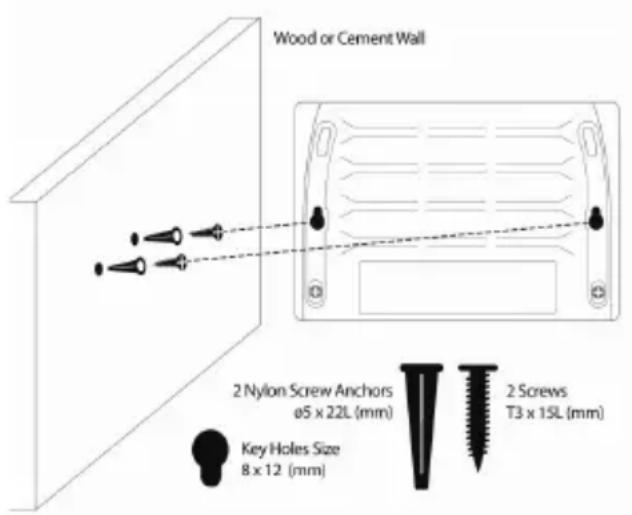

DGS-1005D/1008D può essere montato a parete. A tale scopo è possibile utilizzare le apposite scanalature presenti nella parte inferiore dello switch. Per il montaggio assicurarsi di sistemare il pannello frontale in modo da consentire la visualizzazione dei LED. Fare riferimento all'illustrazione riportata di seguito:

A. MONTAGGIO SU PARETE DI CEMENTO

1. Montare gli ancoraggi a vite in nylon su una parete di cemento.

2. Inserire le viti T3 x 15L negli ancoraggi a vite in nylon.

3. Riagganciare i fori di montaggio dell'interruttore alle viti.

B. MONTAGGIO SU PARETE DI LEGNO

1. Inserire le viti T3 x 15 L nella parete di legno.

2. Riagganciare i fori di montaggio dello switch alle viti; il montaggio a parete è stato completato.

a) Utilizzare una vite di almeno 3/4 pollici per la parete in legno b) Utilizzare una vite di almeno 3 pollici per la parete di cemento

C. MONTAGGIO SU UNA PARETE METALLICA

1. Montare le viti a base magnetica (opzionale) sui fori di montaggio dell'interruttore.

2. Collegare lo switch a una supercie metallica.

Nota: i kit di montaggio e magnete non sono inclusi nella confezione.DGS-1005D/1008D

PROBLEMI DI IMPOSTAZIONE E CONFIGURAZIONE

1. CHE COSA È NECESSARIO FARE SE IL LED ALIMENTAZIONE NON È ACCESO?

Vericare che l'adattatore di alimentazione sia collegato correttamente a una presa a muro e sul retro di DGS-1005D/1008D.

2. CHE COSA È NECESSARIO FARE SE UN DISPOSITIVO COLLEGATO NON VIENE

RILEVATO? In primo luogo, vericare che il LED porta lampeggi. Se il LED porta non è acceso, provare a utilizzare un altro cavo LAN per collegare il dispositivo.
