GEBRUIKSAANWIJZING DGS1005D D-LINK
Neem contact op met uw verkoper wonneer items uit uw verpakking ontbreken.

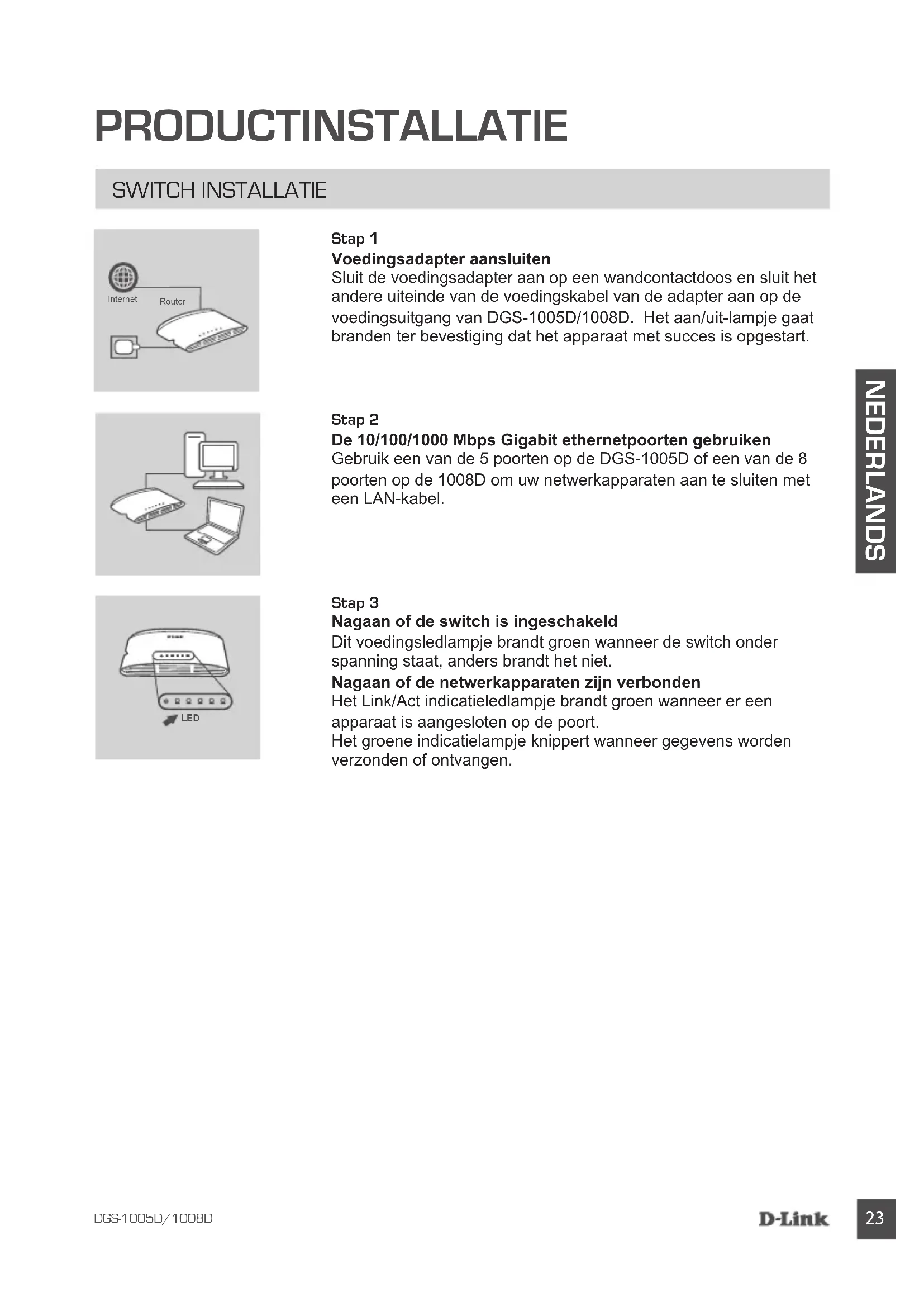

PRODUCTINSTALLATIE
SWITCH INSTALLATIE
Stap 1
Voedingsadapter aansluten
Sluit de voedingsadapter aan op een wandcontactdoos en sluit het andere uiteinde van de voedingskabel van de adapter aan op de voedingsuitgang van DGS-1005D/1008D. Het aan/uit-lampje gaat branden ter bevestiging dat het apparatus met succes is opgestart.
Stap 2
De 10/100/1000 Mbps Gigabit ethernetpoarten gebruiken
Gebruik een van de 5 poorten op de DGS-1005D of een van de 8 poorten op de 1008D om uw netwerkapparaten aan te sluiten met een LAN-kabel.
Stap 3
Dit voedingsledlampje brandt groen wanner de switch onder spanning staat, anders brandt het Niet.
Nagaan of de netwerkapparaten zijn verbonden
Het Link/Act indicatieledlampje brandt groen wanner er een apparatus is aangesloten op de poort.
Het groene indicatielampje knippert wanner gevevens worden verzonden of ontvangen.
BEVESTIGING:

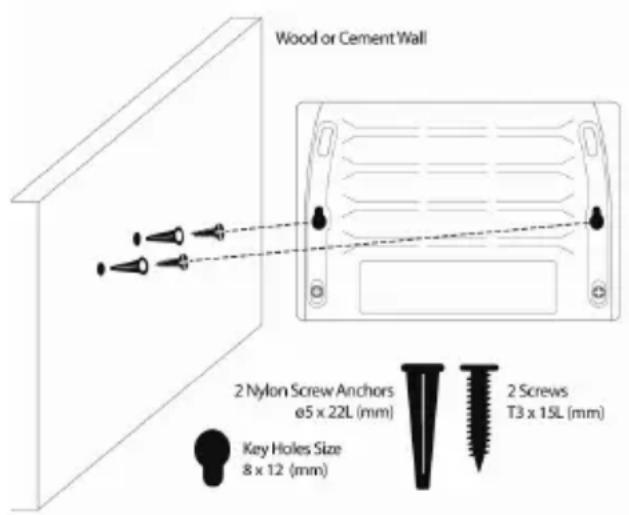

WANDBEVESTIGING
De DGS-1005D/1008D kan gegen de wand worden bevestigd. Op de onderkant van de switch zitten hiervoor twee montage-uitsparingen. Zorg ervoor dat het voorpaneel zodanig is geplaatst dat de ledlampjes zichtaar zijn. Raadpleeg de onderstaande illustratie:
- Breng de kunststoffpluggen aan in de muur
- Schroef de T3 x 15L-schroeven in de kunststoffpluggen.
- Haak de montageopeningen van de switch aan de schroeven.
- Schroef de T3 x 15L-schroeven in de houten wand.
- Haak de montageopeningen van de switch aan de schroeven. De wandmontage is voltooid.
a) Minstens 3/4 inch-schroef vereist voor houten wand b) Minstens 3 inch-schroeven vereist voor stenen wand
C. MONTAGE TEGEN METALEN WAND
- Monteer de magnetische schroeven (optioneel) op de montageoppeningen van de switch.
- Bevestig de switch gegen een metalen oppervlak.
Opmerking: De magnetische en montagekits zichn nicht meegeleverd.
PROBLEEMOPLOSSING
INSTALLATIE- EN CONFIGURATIEPROBLEMEN
1. WAT ALS HET AAN/UIT-LAMPJE NIET BRANDT?
Controller of stroomadapter goed is aangesloten op de wandcontactdoos en de achterkant van de DGS-1005D/1008D.
2. WAT ALS EEN AANGESLOTEN APPARAAT NIET GEDETECTEERD WORDT?
Controleer erst of het lampje van de poort knippert. Als het lampje van de poort nicht brandt, kut u het apparaat met een andere LAN-kabel proberen aan te sluiten.
Technische ondersteuning
http://www.dlink.com/support
