DGS1005D - Превключвател D-LINK - Безплатно ръководство за потребителя

Тип продукт	Мрежов комутатор
Марка	D-Link
Модел	DGS1005D
Брой портове	5 Ethernet Gigabit порта 10/100/1000 Mbit/s
Захранване	Външен захранващ адаптер
Светлинни индикатори	Power (зелен), Link/Act (зелен мигащ)
Стенно монтиране	Да, с винтове (не са включени)
Основни функции	Gigabit комутация, автоматично откриване, Plug-and-Play
Работна температура	0 °C до 40 °C
Работна влажност	10% до 90% без кондензация
Размери (Д x Ш x В)	приблизително 140 x 80 x 30 мм
Тегло	приблизително 200 g
Поддръжка	Почиствайте със суха кърпа; избягвайте влага
Безопасност	Използвайте само предоставения адаптер; не излагайте на вода
Резервни части	Не са налични; включен е захранващ адаптер
Техническа поддръжка	Уебсайт на D-Link: http://www.dlink.com/support

Често задавани въпроси - DGS1005D D-LINK

Какво да направя, ако индикаторът за захранване е изключен?

Проверете дали захранващият адаптер е включен правилно в контакт и в комутатора. Ако индикаторът остане изключен, опитайте друг контакт.

Какво да направя, ако свързано устройство не се открива?

Проверете дали индикаторът Link/Act на порта мига. Ако не, опитайте друг Ethernet кабел.

Как да монтирам комутатора на стената?

Използвайте двата отвора за закрепване под устройството. За циментова стена монтирайте найлонови дюбели и винтове T3 x 15L; за дървена стена завийте винтовете директно. Окачете комутатора.

Колко порта има DGS1005D?

Той разполага с 5 Ethernet Gigabit порта 10/100/1000 Mbit/s.

Как да свържа комутатора?

Включете захранващия адаптер в контакт и го свържете към захранващия порт. След това свържете устройствата си чрез Ethernet кабели към портовете.

Какво означава мигащият зелен индикатор?

Индикаторът Link/Act мига, когато се предават или приемат данни на порта.

Мога ли да използвам комутатора веднага без конфигурация?

Да, това е Plug-and-Play комутатор. Не изисква софтуерна конфигурация.

Съвместим ли е комутаторът със стандартни Ethernet кабели?

Да, той работи с кабели Cat5e или по-високи за Gigabit скорости.

Какво да направя, ако комутаторът прегрее?

Уверете се, че е поставен на добре проветриво място, далеч от пряка слънчева светлина и източници на топлина.

Къде да намеря техническа поддръжка?

Посетете уебсайта на D-Link: http://www.dlink.com/support, за да изтеглите ръководството или да се свържете с поддръжката.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DGS1005D D-LINK

Mоденьт DGS-1005D/1008D може да ce монтура на стени. 3a тази цел на ДьноTo Ha npeВКЛЮЧВATEЯ ca npedocTaBeHn Два пореша 3a моNTаЖ. Моля, уверете се, чуnpedнят панел e otкрпт, 3a дa виждатe LED-nHДИКаТОпTe. Моля, Вижт e nJIIOCTpaцURA ta NO-dOJy:

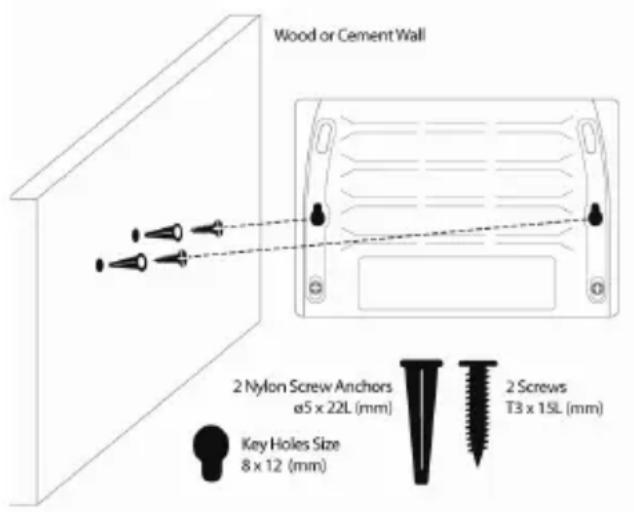

A. MOHTAX HA LIMMEHTOBA CTEHA

1. MoHTpaIte aHkePte Nylon B cUImeHToBaTa cTeHa.
2. Покашитевноют e T3 x 15L b ankepin Te Nylon.
3. 3aKaayTe npeBkIIOuBaTeJype3 MOHTaXHnTe DynKn Ha BnHTOBeTe.

B. MOHTAX HAДьPBEHA CTEHA

1.Покап Te BnHTOBe T3 x 15L B DbpBeHaTa cTeHa.

1. 3aKaueTe npeBknIOyBaTeJype3 MOHTaxHnTe DynKn Ha BnHTOBeTe; MOHTnpaHeTo Ha CteHaTa e rTOBO.

a) MUNHMYM 3/4-NHQUOB BnHT, Heo6xoqm 3a DbPBeHa CTeHa
6) MHNYMym 3-UNHOB BnHT, HEO6XoDm 3a LUMeHTOba CTeha

B. MOHTAX HA METAJIHA CTEHA

1. MoHTpaIte MaHHTHInTe BuHTOBe 3a OCHOBaTa (He3aIbJxKInTeNHO) Ha MOHTaXHInTe DyIKn Ha npeBkIIOuYBaTeJI.

2. Пикpenete npeBknOuBaTeЯ KbM MeTaHa NOBbpxHOCT.

3a6eJekka: MoTaNHTNe mArHnTHnTe KOMNKeTn He Ca BKnUoyEn H NaKeTa.

OTCTPAHЯBAHE HA ППОБЛЕМN
