Тип на продукта	Неуправляем мрежов комутатор
Марка	D-Link
Модел	DMS107
Брой портове	7 порта (5× 1000BASE-T + 2× 2.5GBASE-T)
Захранване	Адаптер за захранване 12V, 0.5A
Консумация на електроенергия	~6 W (макс)
Размери (прибл.)	148 x 100 x 28 mm
Тегло (прибл.)	~300 g
Работна температура	0°C до 40°C
Работна влажност	10% – 90% (без конденз)
Основни функции	Plug and play, автоматично откриване MDI/MDIX, контрол на потока IEEE 802.3x
Поддръжка и почистване	Изключете преди почистване; използвайте суха кърпа без власинки
Безопасност	Да не се излага на влага, топлина; да не се разглобява; разредете статичното електричество преди работа
Резервни части и ремонтопригодност	Няма части, ремонтируеми от потребителя; свържете се с техническа поддръжка
Обща информация	Съответства на NMB-003 Canada; рециклиране чрез ДЕЕО; екологични препоръки на D-Link

Често задавани въпроси - DMS107 D-LINK

Какво да направя, ако индикаторът за захранване е изгаснал?

Проверете дали адаптерът за захранване е правилно свързан към работещ контакт и към задната страна на комутатора. Ако индикаторът остане изгаснал, опитайте друг контакт или се свържете с техническа поддръжка.

Какво да направя, ако свързано устройство не се открива?

Започнете, като проверите дали индикаторът на съответния порт мига. Ако е изгаснал, опитайте друг LAN кабел. Също така се уверете, че устройството е включено и мрежовите му настройки са правилни.

Как да свържа комутатора към моята мрежа?

Свържете захранващия адаптер към комутатора и към контакт. Използвайте Ethernet кабел, за да свържете рутера или модема си към един от портовете на комутатора. След това свържете устройствата си (компютри, конзоли и т.н.) към останалите портове.

Каква е максималната поддържана скорост?

Портове 1 до 5 поддържат до 1000 Mbps (1 Gb/s), а портове 6 и 7 поддържат до 2,5 Gb/s. Реалната скорост зависи от вашите кабели и устройства.

Съвместим ли е комутаторът с моите кабели?

Да, съвместим е със стандартни Ethernet кабели Cat5e или по-високи. За скорости 2,5 Gb/s използвайте поне Cat5e, за предпочитане Cat6.

Как да инсталирам комутатора правилно?

Поставете комутатора върху равна и стабилна повърхност, далеч от източници на топлина и влага. Осигурете достатъчна вентилация. Свържете захранването и мрежовите кабели, като спазвате реда, посочен в ръководството.

Какво означават LED индикаторите?

Индикаторът за захранване е зелен, ако устройството е включено. За всеки порт, постоянен LED показва установена връзка (цвят според скоростта: зелен за 1 Gb/s, оранжев за 10/100 Mb/s, син за 2,5 Gb/s). Мигане означава мрежова активност.

Как да рециклирам този продукт?

Не изхвърляйте комутатора с битовите отпадъци. Занесете го в пункт за събиране на ДЕЕО (отпадъци от електрическо и електронно оборудване) съгласно местните разпоредби.

Мога ли да използвам този комутатор с различно захранване?

Използвайте само предоставения адаптер (12V, 0.5A) или строго идентичен адаптер. Използването на неподходящо захранване може да повреди комутатора и да анулира гаранцията.

Какво да направя в случай на прегряване?

Незабавно изключете комутатора и го оставете да се охлади. Проверете дали вентилационните отвори не са запушени и уредът не е изложен на източник на топлина. Ако проблемът продължава, свържете се с техническа поддръжка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DMS107 D-LINK

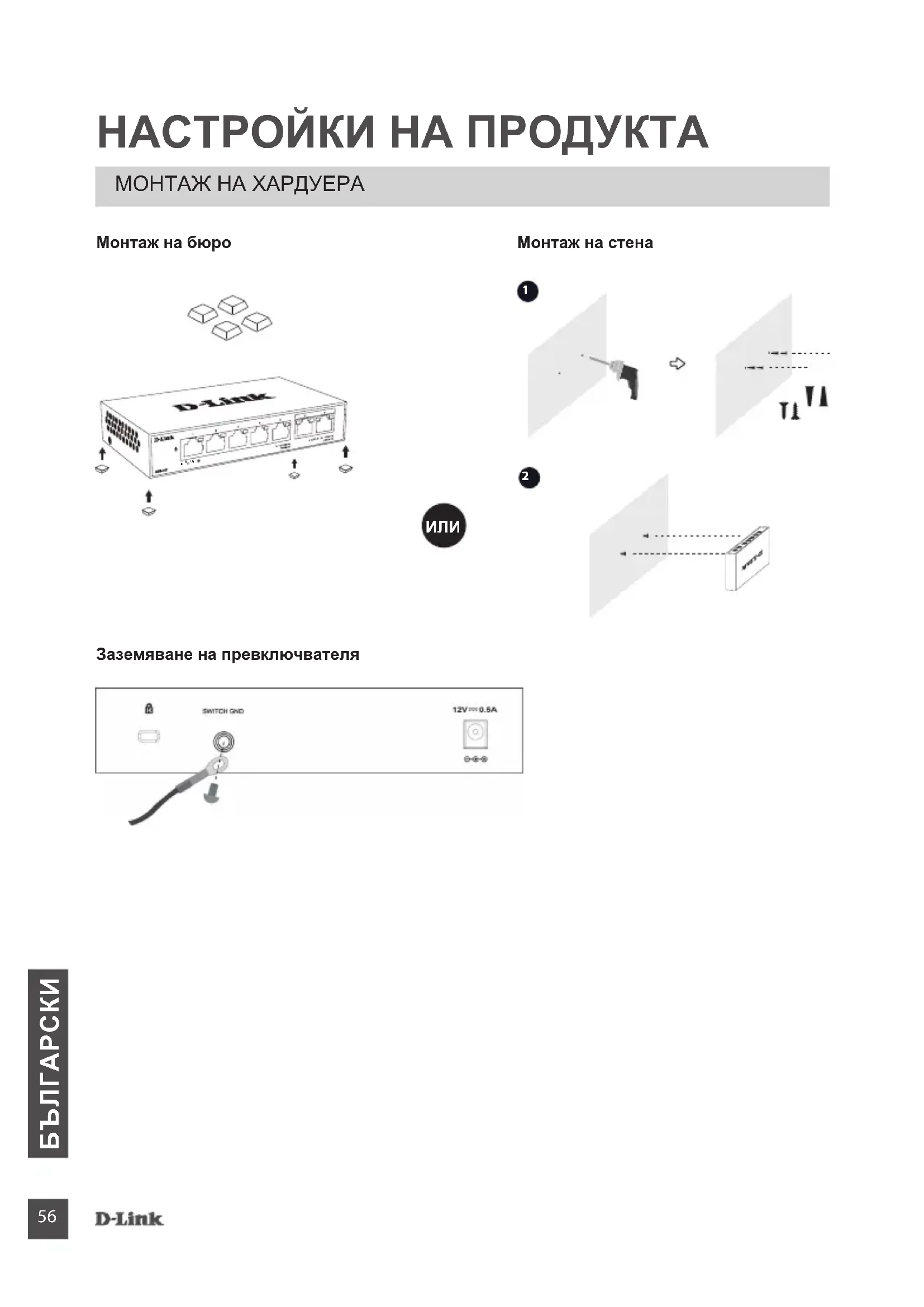

Заземяване на превключвателя

SWITCH GND 12V=0.5A

НАСТРОЙКИ НА ПРОДУКТА

КОНФИГУРИРАНЕ НА ПРЕВКЛЮЧВАТЕЛЯ

Стъпка 1

Включете захранващия адаптер в свободен контакт на стената, след което включете другия край на кабела на захранващия адаптер в захранващия порт на превключвателя. LED-индикаторът за захранване ще светне, потвърждавайки, че устройството се захранва успешно.

Стъпка 2

Използвайте LAN кабел, за да свържете мрежовото си устройство към един от 7-те порта на превключвателя.

D-Link LED индикатор за статус

Стъпка 3

Проверете светлините на Link/Act (светодиодите) на превключвателя, за да сте сигурни, че е свързано правилно.

СВЕТОДИОД НА ПОРТ ЗА СКОРОСТ НА ВРЪЗКА

СВЕТОДИОДНИ ИНДИКАТОРИ за Link/Act

Местоположение Цвят Състояние Описание
Светодиод за 1000BASE-T Port(Порт 1-5)	Зелено	Плътна светлина 1000M	връзка
		Мигане Предаване	на данни/дейност
	Кехлибарен	Плътна светлина 10/100M	връзка
		Мигане Предаване	на данни/дейност
	Изкл Светлината е изключена Няма връзка
Светодиод за 2.5G BASE-T порт (Порт 6-7)	Синьо	Плътна светлина 2.5G връзка
		Мигане Предаване на данни/дейност
	Зелено	Плътна светлина 1000M връзка
		Мигане	Предаване на данни/дейност
	Кехлибарен	Плътна светлина 10/100M връзка
		Мигане Предаване на данни/дейност
	Изкл Светлината е изключена Няма връзка

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

ПРОБЛЕМИ ПРИ НАСТРОЙКА И КОНФИГУРИРАНЕ

Проверете дали захранващият адаптер е свързан правилно към контакт на стената и към гърба на превключвателя.

Първо проверете дали LED-индикаторът на порта мига. Ако LED-индикаторът на Port не свети, опитайте да свържете устройството като използвате друг LAN кабел.
