DMS107 - Kytkin D-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hallitsematon verkkokytkin
Merkki	D-Link
Malli	DMS107
Porttien lukumäärä	7 porttia (5× 1000BASE-T + 2× 2.5GBASE-T)
Virtalähde	Verkkovirtasovitin 12V, 0.5A
Virrankulutus	~6 W (max)
Mitat (noin)	148 x 100 x 28 mm
Paino (noin)	~300 g
Käyttölämpötila	0°C - 40°C
Käyttökosteus	10% - 90% (ei kondensoitumista)
Päätoiminnot	Kytke ja käytä, automaattinen MDI/MDIX-tunnistus, IEEE 802.3x -virtauksenohjaus
Huolto ja puhdistus	Irrota virtajohto ennen puhdistusta; käytä kuivaa nukkaamatonta liinaa.
Turvallisuus	Älä altista kosteudelle tai lämmölle; älä pura; poista staattinen sähkö ennen käsittelyä.
Varaosat ja korjattavuus	Ei käyttäjän korjattavia osia; ota yhteyttä tekniseen tukeen.
Yleistä tietoa	Täyttää Kanadan NMB-003 -vaatimukset; kierrätys SEEE-direktiivin mukaisesti; D-Linkin ympäristösuositukset.

Usein kysytyt kysymykset - DMS107 D-LINK

Mitä tehdä, jos virtamerkkivalo ei pala?

Tarkista, että virtalähde on kytketty oikein toimivaan pistorasiaan ja kytkimen taakse. Jos merkkivalo ei vieläkään pala, kokeile toista pistorasiaa tai ota yhteyttä tekniseen tukeen.

Mitä tehdä, jos kytkettyä laitetta ei havaita?

Aluksi tarkista, vilkkuuko vastaavan portin merkkivalo. Jos se on sammunut, kokeile toista LAN-kaapelia. Varmista myös, että laite on päällä ja sen verkkoasetukset ovat oikein.

Kuinka kytken kytkimen verkkooni?

Kytke verkkolaite kytkimeen ja pistorasiaan. Käytä Ethernet-kaapelia yhdistääksesi reitittimesi tai modeemisi kytkimen johonkin porttiin. Liitä sitten muut laitteesi (tietokoneet, pelikonsolit jne.) muihin portteihin.

Mikä on suurin tuettu nopeus?

Portit 1-5 tukevat jopa 1000 Mbps (1 Gb/s) ja portit 6-7 tukevat jopa 2,5 Gb/s. Todellinen nopeus riippuu kaapeleistasi ja laitteistasi.

Onko kytkin yhteensopiva kaapelieni kanssa?

Kyllä, se on yhteensopiva tavallisten Ethernet-kaapeleiden kanssa, kuten Cat5e tai parempi. 2,5 Gb/s nopeuksia varten käytä vähintään Cat5e-kaapelia, mieluiten Cat6.

Kuinka asennan kytkimen oikein?

Aseta kytkin tasaiselle ja vakaalle alustalle, kaukana lämmönlähteistä ja kosteudesta. Varmista riittävä ilmanvaihto. Kytke virtajohto ja verkkokaapelit ohjeen mukaisessa järjestyksessä.

Mitä LED-merkkivalot tarkoittavat?

Virtamerkkivalo on vihreä, kun laite on päällä. Jokaisella portilla kiinteä LED ilmaisee yhteyden (väri nopeuden mukaan: vihreä 1 Gb/s, oranssi 10/100 Mb/s, sininen 2,5 Gb/s). Vilkkuminen tarkoittaa verkon toimintaa.

Kuinka kierrättää tämä tuote?

Älä heitä kytkintä kotitalousjätteiden mukana. Vie se SEEE-keräyspisteeseen (sähkö- ja elektroniikkalaiteromu) paikallisten määräysten mukaisesti.

Voinko käyttää kytkintä eri virtalähteellä?

Käytä vain mukana toimitettua virtalähdettä (12V, 0.5A) tai täysin identtistä virtalähdettä. Sopimattoman virtalähteen käyttö voi vahingoittaa kytkintä ja mitätöidä takuun.

Mitä tehdä ylikuumenemisen sattuessa?

Irrota kytkin välittömästi ja anna sen jäähtyä. Tarkista, etteivät tuuletusaukot ole tukossa ja että laite ei ole lämmönlähteen lähellä. Jos ongelma jatkuu, ota yhteyttä tekniseen tukeen.

KÄYTTÖOHJE DMS107 D-LINK

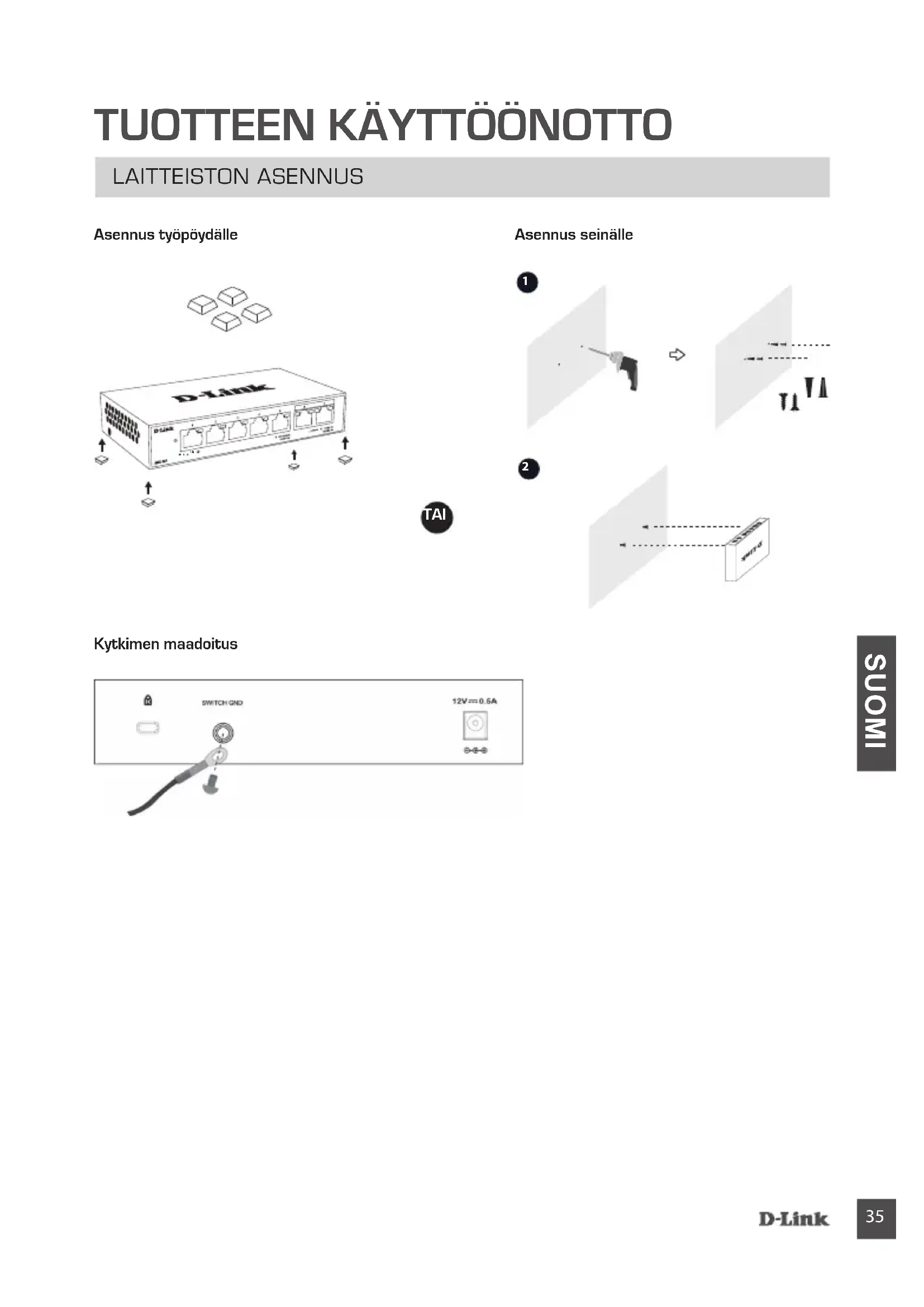

Kytke virtasovitin vapaaseen pistorasiaan ja kytke sitten virtasovittimen toinen pää kytkimen virtaliittimeen. Virran merkkivalo syttyy sen merkiksi, että laitteeseen on kytketty virta.

Vaihe 2

Käytä LAN-kaapelia verkkolaitteesi yhdistämiseen yhteen kytkimen seitsemästä portista.

D-Link Tilan merkkivalo

Vaihe 3

Tarkista kytkimen Link/ACT-valot (merkkivalot) ja varmista yhteyden asianmukaisuus.

PORTIN

YHTEYSNOPEUSMERKKIVALO

Sijainti Väri Tila Kuvaus
Merkkivalo 1000 BASE-T -portissa (portit 1–5)	Vihreä	Palaa 1 000 M:n yhteys
		Vilkkuu Tiedonsiirto/aktiivinen
	Kullanruskea	Palaa 10/100 M:n yhteys
		Vilkkuu Tiedonsiirto/aktiivinen
	Ei ole Ei pala	Ei yhteyttä
Kunkin 2,5 G:n BASE-T-portin merkkivalo (portit 6–7)	Sininen	Palaa 2,5 G:n yhteys
		Vilkkuu Tiedonsiirto/aktiivinen
	Vihreä	Palaa 1 000 M:n yhteys
		Vilkkuu	Tiedonsiirto/aktiivinen
	Kullanruskea	Palaa 10/100 M:n yhteys
		Vilkkuu Tiedonsiirto/aktiivinen
	Ei ole Ei pala	Ei yhteyttä

VIANMÄÄRITYS

ASENNUS- JA ASETUSONGELMAT

1. MITÄ VOIN TEHDÄ, JOS VIRRAN MERKKIVALO EI SYTY?

Tarkista, että virtasovitin on liitetty oikein pistorasiaan ja kytkimen takaosaan.

1. MITÄ VOIN TEHDÄ, JOS YHDISTETTYÄ LAITETTA EI TUNNISTETA?

Tarkista ensin, että portin merkkivalo vilkkuu. Jos portin merkkivalo ei pala, yritä kytkeä laite käyttämällä toista LAN-kaapelia.

TEKNINEN TUKI

Tämä symboli tuotteen pakkauksessa tarkoittaa, että paikallisten lakien ja säännösten mukaisesti tätä tuotetta ei pidä hävittää yleisen kotitalousjätteen seassa vaan se tulee toimittaa kierrätettäväksi. Kun tuote on elinkaarensa päässä, toimita se lähimpään viranomaisten hyväksymään kierrätyspisteeseen. Kierrättämällä käytetyn tuotteen ja sen pakkauksen autat tukemaan sekä ympäristön että ihmisten terveyttä ja hyvinvointia.

D-Link ja ympäristö

D-Link ymmärtää ympäristönsuojelun tärkeyden ja on sitoutunut vähentämään tuotteistaan ja niiden valmistuksesta ympäristölle mahdollisesti aiheutuvia haittavaikutuksia. Nämä negatiiviset vaikutukset minimoidakseen D-Link suunnittelee ja valmistaa tuotteensa mahdollisimman ympäristöystävällisiksi käyttämällä kierrätettäviä, alhaisia pitoisuuksia haitallisia aineita sisältäviä materiaaleja sekä tuotteissaan että niiden pakkauksissa.

Suosittelemme, että irrotat D-Link-tuotteesi virtalähteestä tai sammutat ne aina, kun ne eivät ole käytössä. Toimimalla näin autat säästämään energiaa ja vähentämään hiilidioksiidipäästöjä.

Lue lisää ympäristöystävällisistä D-Link-tuotteista ja pakkauksistamme osoitteesta www.dlinkgreen.com.
