DMS107 - Spínač D-LINK - Bezplatný návod k obsluze

Typ produktu	Nespravovatelný síťový přepínač
Značka	D-Link
Model	DMS107
Počet portů	7 portů (5× 1000BASE-T + 2× 2.5GBASE-T)
Napájení	Síťový adaptér 12V, 0.5A
Spotřeba energie	~6 W (max)
Rozměry (přibl.)	148 x 100 x 28 mm
Hmotnost (přibl.)	~300 g
Provozní teplota	0°C až 40°C
Provozní vlhkost	10% – 90% (bez kondenzace)
Hlavní funkce	Plug and play, automatická detekce MDI/MDIX, řízení toku IEEE 802.3x
Údržba a čištění	Před čištěním odpojte; používejte suchý hadřík bez chloupků
Bezpečnost	Nevystavujte vlhkosti, teplu; nerozebírejte; před manipulací vybijte statickou elektřinu
Náhradní díly a opravitelnost	Žádné uživatelem opravitelné díly; kontaktujte technickou podporu
Obecné informace	Splňuje NMB-003 Kanada; recyklace prostřednictvím DEEE; environmentální doporučení D-Link

Často kladené otázky - DMS107 D-LINK

Co dělat, když kontrolka napájení nesvítí?

Zkontrolujte, zda je napájecí adaptér správně připojen k funkční zásuvce a zadní části přepínače. Pokud kontrolka stále nesvítí, zkuste jinou zásuvku nebo kontaktujte technickou podporu.

Co dělat, pokud připojené zařízení není detekováno?

Nejprve zkontrolujte, zda kontrolka příslušného portu bliká. Pokud nesvítí, zkuste jiný LAN kabel. Dále se ujistěte, že je zařízení zapnuté a jeho síťová nastavení jsou správná.

Jak připojit přepínač k mé síti?

Zapojte síťový adaptér do přepínače a do zásuvky. Pomocí ethernetového kabelu připojte svůj router nebo modem k jednomu z portů přepínače. Poté připojte svá zařízení (počítače, konzole apod.) k ostatním portům.

Jaká je maximální podporovaná rychlost?

Porty 1 až 5 podporují až 1000 Mbps (1 Gb/s) a porty 6 a 7 podporují až 2,5 Gb/s. Skutečná rychlost závisí na vašich kabelech a zařízeních.

Je přepínač kompatibilní s mými kabely?

Ano, je kompatibilní se standardními ethernetovými kabely Cat5e nebo vyšší. Pro rychlosti 2,5 Gb/s použijte alespoň Cat5e, nejlépe Cat6.

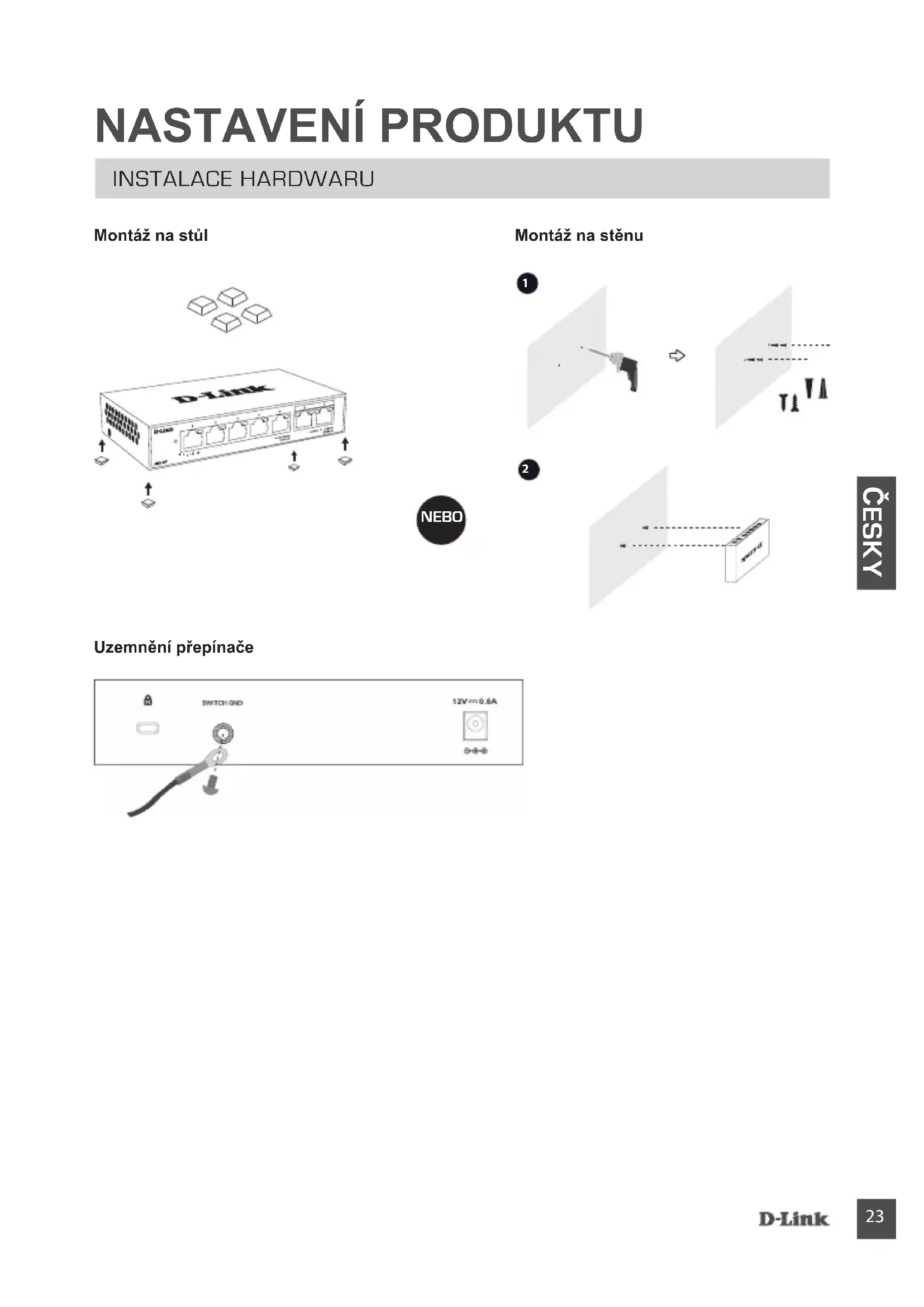

Jak správně nainstalovat přepínač?

Umístěte přepínač na rovný a stabilní povrch, mimo zdroje tepla a vlhkosti. Zajistěte dostatečné větrání. Zapojte napájení a síťové kabely v souladu s pořadím uvedeným v návodu.

Co znamenají LED kontrolky?

Kontrolka napájení svítí zeleně, pokud je zařízení pod napětím. U každého portu stálá LED indikuje navázané spojení (barva podle rychlosti: zelená pro 1 Gb/s, oranžová pro 10/100 Mb/s, modrá pro 2,5 Gb/s). Blikání znamená síťovou aktivitu.

Jak recyklovat tento produkt?

Neodhazujte přepínač do domovního odpadu. Odevzdejte ho na sběrném místě DEEE (odpad z elektrických a elektronických zařízení) v souladu s místními předpisy.

Mohu tento přepínač používat s jiným napájením?

Používejte pouze přiložený adaptér (12V, 0.5A) nebo adaptér, který je s ním zcela identický. Použití nevhodného napájení může poškodit přepínač a zrušit záruku.

Co dělat v případě přehřátí?

Okamžitě odpojte přepínač a nechte jej vychladnout. Zkontrolujte, zda nejsou ucpané ventilační otvory a zda zařízení není vystaveno zdroji tepla. Pokud problém přetrvává, kontaktujte technickou podporu.

NÁVOD K OBSLUZE DMS107 D-LINK

Zapojte napájecí adaptér do neobsazené elektrické zásuvky, poté zapojte druhý konec kabelu napájecího adaptéru do napájecího portu přepínače. Rozsvítí se LED napájení, která potvrzuje, že je zařízení správně napájeno.

Krok č. 2

Pomocí kabelu sítě LAN zapojte sít'ové zařízení do jednoho ze 7 portů přepínače.

D-Link Stavová LED kontrolka

Krok č. 3

Ověřte kontrolky propojení/akce (LED) na přepínači a zkontrolujte řádné připojení.

RYCHLOST PŘIPOJENÍ PORT LED

Umístění Barva Stav Popis
LED pro port 1000 BASE-T (Port 1–5)	Zelená	Trvale svítí Připojení 1000M
		Bliká Přenos dat/aktivita
	Oranžová	Trvale svítí Připojení 10/100M
		Bliká Přenos dat/aktivita
	Vyp Nesvítí Bez spojení.
LED pro port 2.5G BASE-T (Port 6–7)	Modrá	Trvale svítí Připojení 2.5G
		Bliká Přenos dat/aktivita
	Zelená	Trvale svítí Připojení 1000M
		Bliká	Přenos dat/aktivita
	Oranžová	Trvale svítí Připojení 10/100M
		Bliká Přenos dat/aktivita
	Vyp Nesvítí Bez spojení.

ŘEŠENÍ POTÍŽÍ

PROBLÉMY S INSTALACÍ A KONFIGURACÍ

1. CO MÁM DĚLAT, KDYŽ SE LED KONTROLKA NAPÁJENÍ NEROZSVÍTÍ?

Zkontrolujte, zda je napájecí adaptér správně zapojen do zásuvky a na zadní straně přepínače.

1. CO MÁM DĚLAT, KDYŽ PŘIPOJENÉ ZAŘÍZENÍ NELZE ROZPOZNAT?

Nejdříve ověřte, zda LED kontrola portu napájení bliká. Pokud LED kontrolka portu nesvítí, zkuste zařízení připojit pomocí jiného kabelu LAN.

TECHNICKÁ PODPORA

D-Link LED indikátor stavu

3. krok

Skontrolujte indikátory spojenia a aktivity (LED) na prepínači a overte tak správne pripojenie.

LED INDIKÁTOR RÝCHLOSTI PRIPOJENIA

LED INDIKÁTORY spojenia a aktivity

Tento symbol na výrobku nebo jeho obalu znamená, že podle místně platných předpisů se výrobek nesmí vyhazovat do komunálního odpadu, ale odeslat k recyklaci. Až výrobek doslouží, odneste jej prosím na sběrné místo určené místními úřady k tomuto účelu. Některá sběrná místa přijímají výrobky zdarma. Recyklací výrobku i obalu pomáháte chránit životní prostředí i lidské zdraví.

D-Link a životní prostředí

Ve společnosti D-Link jsme si vědomi vlivu našich provozů a výrobků na životní prostředí a snažíme se o minimalizaci těchto vlivů. Proto své výrobky navrhujeme a vyrábíme tak, aby byly co nejekologičtější, a ve výrobcích i obalech používáme recyklovatelné a nízkotoxické materiály.

Společnost D-Link doporučuje, abyste své výrobky značky D-Link vypnuli nebo vytáhli ze zásuvky vždy, když je nepoužíváte. Pomůžete tak šetřit energii a snížit emise CO2.

Více informací o našich ekologických výrobcích a obalech najdete na adrese www.dlinkgreen.com.
