Typ produktu	Nespravovaný síťový přepínač
Značka	D-Link
Model	DMS106XT
Kategorie	Přepínač
Ethernetové porty	5 portů 2.5GBase-T (porty 1 až 5) + 1 port 10GBase-T (port 6)
Podporované rychlosti	100 Mbits/s, 1 Gbps, 2,5 Gbps, 5 Gbps, 10 Gbps
Typ kabelu	Kategorie 5 (Cat 5) nebo vyšší až do 100 metrů
Napájení	Externí síťový adaptér (stejnosměrný proud)
Přibližné rozměry	148 x 100 x 30 mm
Přibližná hmotnost	500 g
Hlavní funkce	Standardní režim, režim TURBO (nízká latence, multicast, QoS založené na portu), LED propojení/aktivita
Údržba a čištění	Čistěte měkkým suchým hadříkem. Nepoužívejte rozpouštědla.
Bezpečnost	Používejte schválený síťový adaptér. Nevystavujte vlhkosti. Při čištění vypněte.
Náhradní díly a opravitelnost	Žádné uživatelsky opravitelné díly. Kontaktujte podporu D-Link.
Obecné informace	Omezená záruka (viz příručka). Technická podpora: www.dlink.com/support

Často kladené otázky - DMS106XT D-LINK

Jak připojit přepínač D-Link DMS106XT?

Zapojte dodaný napájecí adaptér do přepínače a do zásuvky. Připojte ethernetový kabel z routeru do portu 6 (10G) nebo do jiného portu, poté připojte svá zařízení do portů 1 až 5. Zkontrolujte LED propojení pro potvrzení připojení.

Co je režim TURBO a jak jej aktivovat?

Režim TURBO aktivuje nízkou latenci, multicast a QoS založenou na portech pro zlepšení multimediálního výkonu. Stiskněte tlačítko TURBO na zadní straně přepínače pro jeho aktivaci. LED režimu bliká vícebarevně.

Jaká je priorita portů v režimu TURBO?

V režimu TURBO přiřazuje QoS založená na portu prioritu: Port 1 > Port 6 > Port 2 > Port 3 > Port 4 > Port 5. Porty 1 a 6 mají nejvyšší prioritu.

Co znamenají LED indikátory na předním panelu?

Bílá LED napájení: svítí = připraveno, bliká = inicializace. Vícebarevná LED režimu TURBO při aktivaci pomalu bliká. LED pro jednotlivé porty: modrá svítí = 2.5GE, bílá svítí = 1GE nebo méně, blikání = aktivita.

Jaká je maximální rychlost podporovaná každým portem?

Porty 1 až 5 podporují až 2,5 Gbps. Port 6 podporuje až 10 Gbps. Nižší rychlosti jsou automaticky vyjednány.

Jaký typ ethernetového kabelu použít pro připojení 10 Gbps?

Pro připojení 10 Gbps použijte kabel kategorie Cat6A nebo vyšší, až do 100 metrů.

Mohu vypnout LED indikátory přepínače?

Ano, tlačítko LED zapnuto/vypnuto na zadní straně umožňuje vypnout LED napájení a portů pro snížení světelného znečištění.

Je přepínač kompatibilní s routery Wi-Fi 6?

Ano, ve standardním režimu poskytuje vynikající výkon pro sítě Wi-Fi 6 (802.11ax) díky podpoře multi-gigabitových rychlostí.

Jak resetovat přepínač do továrního nastavení?

Tento přepínač je nespravovaný a nevyžaduje konfiguraci. Neexistuje funkce resetování. V případě problému odpojte napájení a znovu připojte.

Kde najít technickou podporu pro DMS106XT?

Navštivte stránku www.dlink.com/support pro ovladače, manuály a FAQ. Pro záruku navštivte www.dlink.com/warranty.

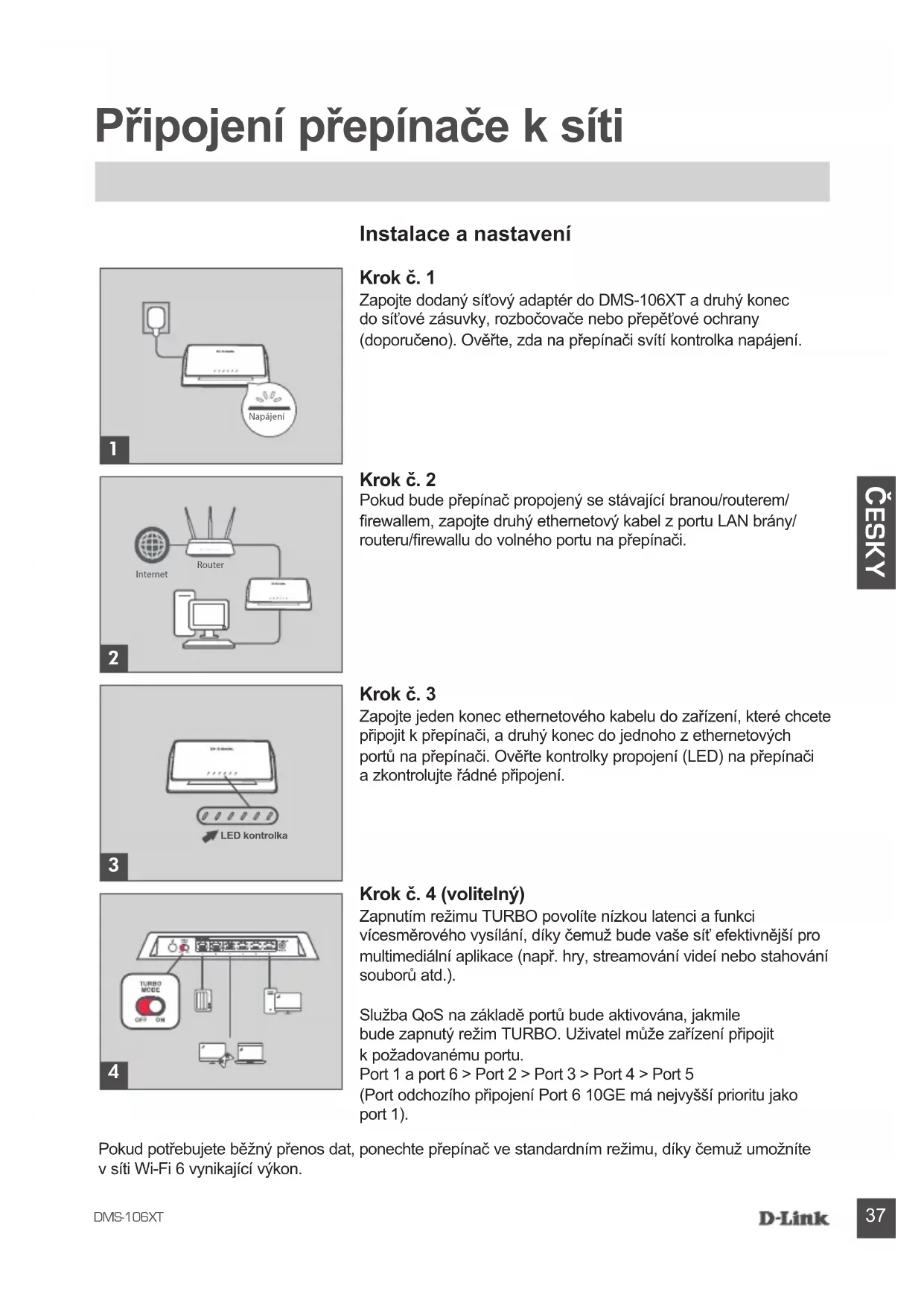

NÁVOD K OBSLUZE DMS106XT D-LINK

Pokud bude prépinač propojeny se stavajici branou/routerem/ firewallem, zapojte druhý ethernetový kabel z portu LAN brány/ routeru/firewallu do volného portu na prépinači.

Krok c. 3

Zapojte jeder konec ethernetového kabelu do zařizení, které chcete pripojit k prepinači, a druhý konec do"Justnoho z ethernetovych portu na prepinači. Ověrte kontrlky propojeni (LED) na prepinači a zkontrolujte rádné prepojeni.

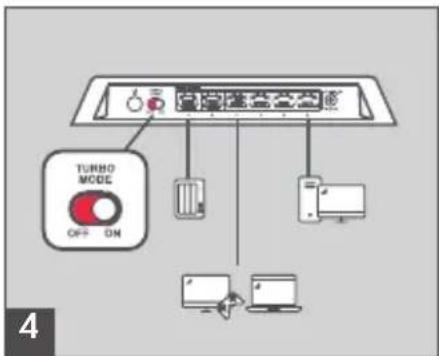

Krokč.4 (volitelný)

Zapnutim režimu TURBO povolite nizkou latenci a funkci vicesměroveho vysilání, díky Čemuž bude vaše sit' efektivnéjsi pro multimedialní aplikace (např. hry, streamovány videí nebo stahovány souboru atd.).

Sluzba QoS na zakladé portu bude aktivována, jakmile bude zapnuty režim TURBO. Uživotel muže zařizení pripojit k požadovanému portu.

Port 1 a port 6 > Port 2 > Port 3 > Port 4 > Port 5 (Port odchozio h pripojeni Port 6 10GE ma nejvyssi prioritu jako port 1).

Pokud potrebujete bezny prenos dat, ponechte prepinač ve standardnim režimu, díky Čemuž umožnítě v siti Wi-Fi 6 dynikajćí vykon.

Kabely a rychlosti

Následujíci tabulka popisuje sítové kabely, které műzete použít pro prípojení a rychlosti prerpinačú, které tyto kabely podporuju, až do 328 stop (100 metru).

Rychlost Typ kabelu
100 Mb/s Kategorie 5 (Cat 5) nebo vyší
1 Gb/s, 2,5 Gb/s nebo 5 Gb/s Kategorie 5e (Cat 5e) nebo vyší
1 Gb/s, 2,5 Gb/s nebo 5 Gb/s Kategorie 6A (Cat 6A) nebo vyší

Komplexní LED kontrolky zobrazují podminky prepínace a stavsite. LED kontrolky prepínace zahrnuji funkce napájení a Link/Act podle popisu niže.

Umistěné	LED kontrolka	Barva	Stav	Popis
LED kontrolka na prędním panelu	Napájení Bilá		Bliká Proces initialezace
			Trvale svítí Připraveno k používání
	Režim Turbo Více barev		Pomalé blikány	Proces initializace: LED kontrolka napájení se změné na více barev, pokud je aktivné režim Turbo.
	Napájení/Turbo Vyp	Nesvití Napájení zařízení vyp nebo LED vyp
LED pro port 2.5G BASE-T (Port 1-5 zleva doprava)	Link/Act/Speed	Modrá	Trvale svítí Připojení 2.5GE
			Bliká Přenos dat/aktivita
		Bílá	Trvale svítí 1GE nebo rychlostné prípojení níze
			Bliká Přenos dat/aktivita
		Vyp Nesvití Bez prípojení nebo LED vyp
LED pro port 10G BASE-T	Link/Act/Speed	Světle modrá	Trvale svítí Připojení 10GE
			Bliká Přenos dat/aktivita
		Modrá	Trvale svítí Připojení 5G/2.5GE
			Bliká Přenos dat/aktivita
		Bílá	Trvale svítí 1GE nebo rychlostné prípojení níze
			Bliká Přenos dat/aktivita
		Vyp Nesvití Bez prípojení nebo LED vyp

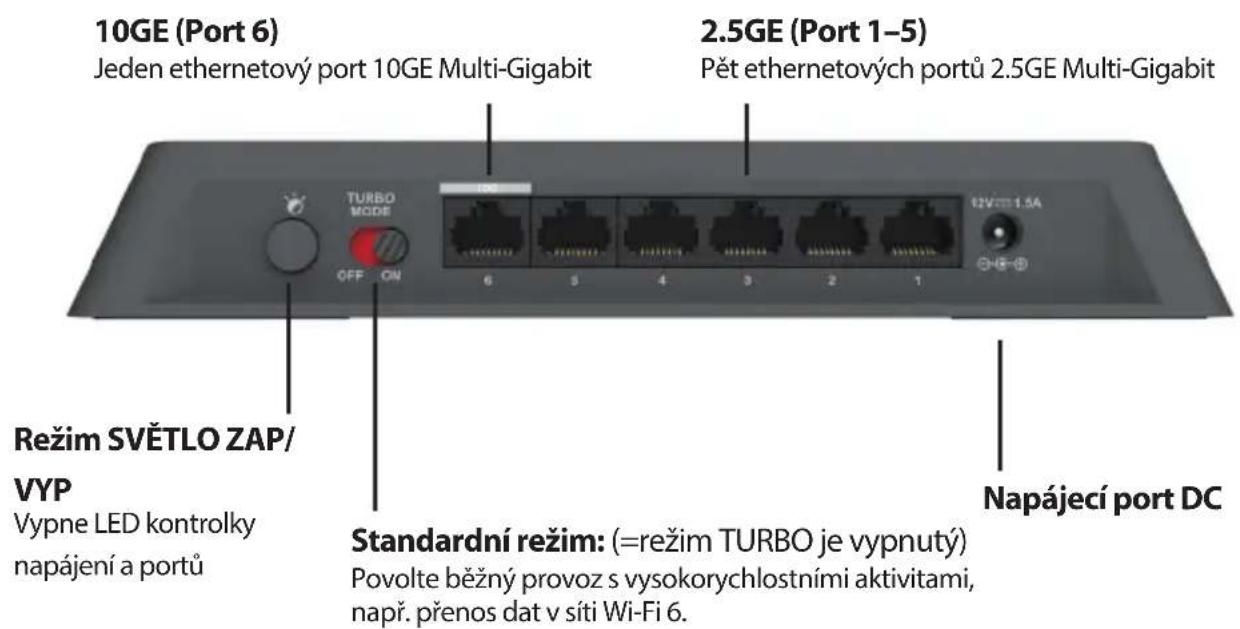

Popis zadniho panelu

Režim TURBO:

Povolterychlejsyvykonanastaveni sluzbyQoS podle portu

pro multimedialní sluzby

Napájecí konektor DC:

Napájení zajistúje externí napájecí adaptér AC. Informace o vstupním napěti napájení AC majdete v Časti s technickými popisty.

Režim TURBO:

Toto tlacitko je urcené pro aktivaciPokrochilych funkci, vctne rezimu nizké latence, funkci vicesmeroveho vysilani a sluzby QoS podle portu pro multimediai sluzby.

LED ZAP/VYP:

Tínto vypnete LED kontrolky napájení a stavu LAN.

Forty LAN:

Port 1 až 5 podporuje 2.5G Multi-Gigabit Ethernet. Port 6 podporuje 10G Multi-Gigabit Ethernet.

http://www.dlink.com/support

http://www.dlink.com/warranty

Ked' je režim TURBO zapnuty, aktivujte sa aj režim QoS založeny na portoch. Použivateł moze pripojit zariadenie k požadovanému portu.

Port 1 a Port 6 > Port 2 > Port 3 > Port 4 > Port 5

(Port 6 10GE uplink má vyssiu prioritu aka Port 1).
