Typ produktu	Nespravovaný sieťový prepínač
Značka	D-Link
Model	DMS106XT
Kategória	Prepínač
Ethernet porty	5 portov 2.5GBase-T (porty 1 až 5) + 1 port 10GBase-T (port 6)
Podporované rýchlosti	100 Mbit/s, 1 Gbit/s, 2,5 Gbit/s, 5 Gbit/s, 10 Gbit/s
Typ kábla	Kategória 5 (Cat 5) alebo vyššia do 100 metrov
Napájanie	Externý sieťový adaptér (jednosmerný prúd)
Približné rozmery	148 x 100 x 30 mm
Približná hmotnosť	500 g
Hlavné funkcie	Štandardný režim, režim TURBO (nízka latencia, multicast, QoS založená na porte), LED spojenia/aktivity
Údržba a čistenie	Čistiť jemnou suchou handričkou. Nepoužívať rozpúšťadlá.
Bezpečnosť	Používať schválený sieťový adaptér. Nevystavovať vlhkosti. Pri čistení vypnite.
Náhradné diely a opraviteľnosť	Žiadne diely opraviteľné používateľom. Kontaktujte podporu D-Link.
Všeobecné informácie	Obmedzená záruka (pozri návod). Technická podpora: www.dlink.com/support

Často kladené otázky - DMS106XT D-LINK

Ako zapojiť prepínač D-Link DMS106XT ?

Pripojte dodaný napájací adaptér do prepínača a do zásuvky. Pripojte ethernetový kábel z routera do portu 6 (10G) alebo iného portu, potom pripojte svoje zariadenia do portov 1 až 5. Skontrolujte LED diódy spojenia na potvrdenie pripojenia.

Čo je režim TURBO a ako ho aktivovať ?

Režim TURBO aktivuje nízku latenciu, multicast a QoS založenú na portoch pre zlepšenie multimediálneho výkonu. Stlačte tlačidlo TURBO na zadnej strane prepínača na aktiváciu. LED dióda režimu bliká viacfarebne.

Aká je priorita portov v režime TURBO ?

V režime TURBO priraďuje QoS založená na porte prioritu: Port 1 > Port 6 > Port 2 > Port 3 > Port 4 > Port 5. Porty 1 a 6 majú najvyššiu prioritu.

Čo znamenajú LED indikátory na prednom paneli ?

Biela LED napájania: stála = pripravené, blikajúca = inicializácia. Viacfarebná LED režimu TURBO pomaly bliká pri aktivácii. LED diódy na porty: modrá stála = 2.5GE, biela stála = 1GE alebo menej, blikanie = aktivita.

Aká je maximálna rýchlosť podporovaná každým portom ?

Porty 1 až 5 podporujú až 2,5 Gbit/s. Port 6 podporuje až 10 Gbit/s. Nižšie rýchlosti sú automaticky dohodnuté.

Aký typ ethernetového kábla použiť pre pripojenie 10 Gbit/s ?

Pre pripojenie 10 Gbit/s použite kábel kategórie Cat6A alebo vyššej, do 100 metrov.

Môžem vypnúť LED indikátory prepínača ?

Áno, tlačidlo LED zap/vyp na zadnej strane umožňuje vypnúť LED napájania a portov na zníženie svetelného znečistenia.

Je prepínač kompatibilný s Wi-Fi 6 routermi ?

Áno, v štandardnom režime ponúka vynikajúci výkon pre Wi-Fi 6 (802.11ax) siete tým, že umožňuje multi-gigabitové prenosové rýchlosti.

Ako obnoviť prepínač na výrobné nastavenia ?

Tento prepínač je nespravovaný a nevyžaduje konfiguráciu. Neexistuje funkcia na obnovenie továrenských nastavení. V prípade problému vypnite napájanie a znova zapojte.

Kde nájsť technickú podporu pre DMS106XT ?

Navštívte stránku www.dlink.com/support pre ovládače, manuály a FAQ. Pre záruku navštívte www.dlink.com/warranty.

NÁVOD NA OBSLUHU DMS106XT D-LINK

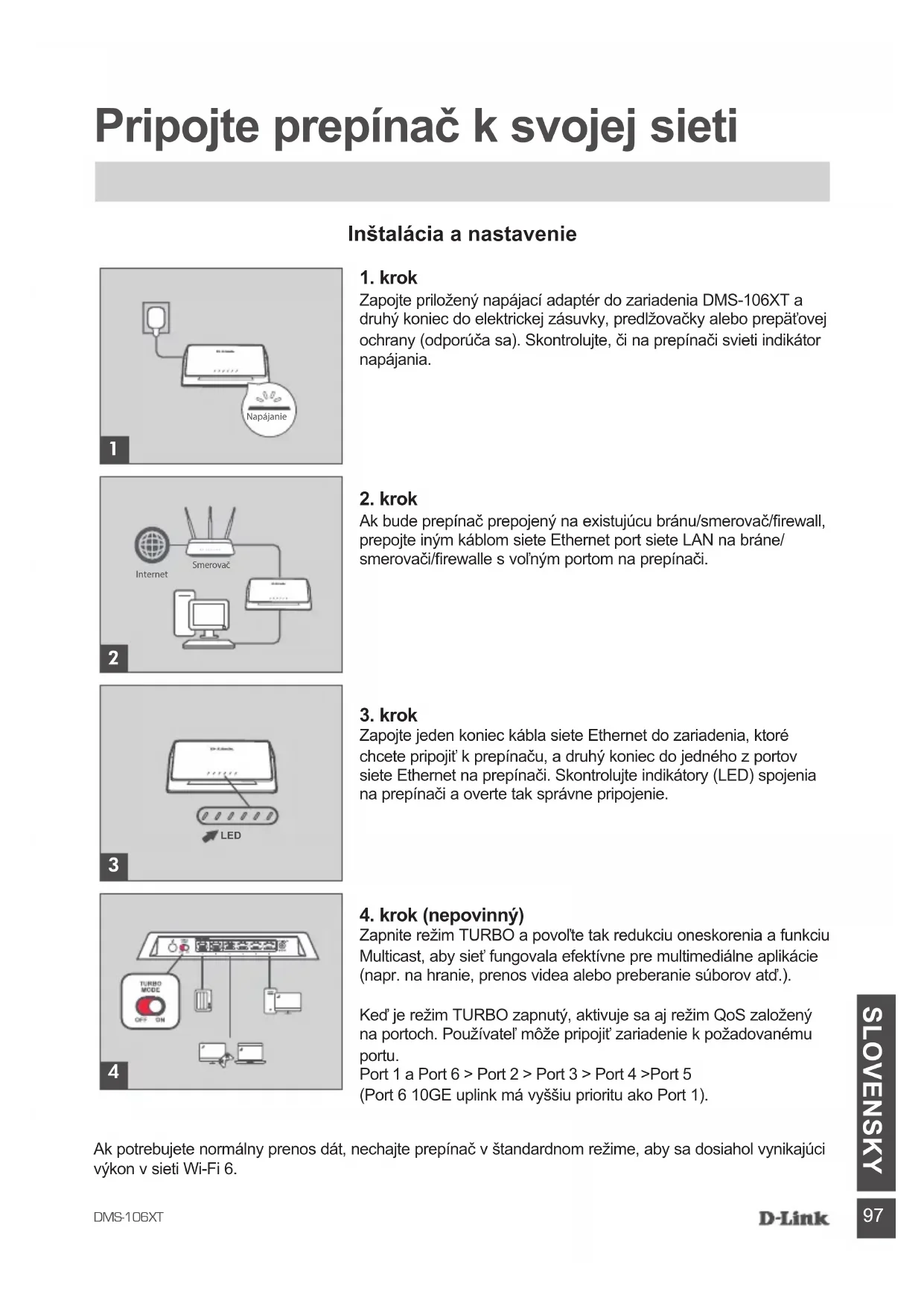

Instalácia a nastavenie

1. krok

Zapojte prilożeny napajaci adaptor do zariadenia DMS-106XT a druhý koniec do elektricnej zásuvky, predlžovačky alebo prepátovej ochrany (odporuča sa). Skontrolujte, Č na prepinači svieti indicator napajania.

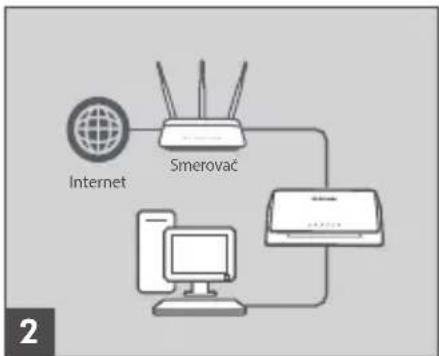

2. krok

Ak bude prepinač prepojený na existujúcu bránu/smerovac/firewall, prepojte iným káblom siete Ethernet port siete LAN na brane/ smerovaci/firewalle s volným portom na prepinač.

3. krok

Zapojte jeder koniec kábla siete Ethernet do zariadenia, ktoré chcete pripojit'k prepinaču, a druhý koniec do Jedného z portov siete Ethernet na prepinači. Skontrolujte indicátory (LED) spojenia na prepinači a overte tak správné pripojenie.

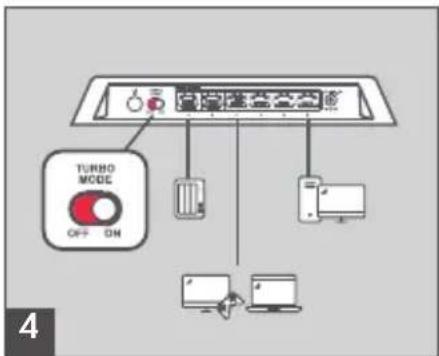

4. krok (nepovinny)

Zapnite režim TURBO a povol'te tak redukciu onskorenia a funkciu Multicast, aby siet' fungovala efektivne pre multimedialne aplikácie (napr. na hranie, prenos videa alebo preberanie súborov atd.).

Ak potrebujete normalny prenos dát, nechajte prepinač v štandardnom režime, aby sa dosiahol vynikajúci vykon v sieti Wi-Fi 6.

Káble a rychlosti

V nasledujucej tabulke su opisané sie'tové kable, ktoré mozete pouzit na pripojenie prepinača, a rychlosti podporované tymito kablami, do dlžky až 100 metrov (328 stop).

RychlostTyp kábla
100 Mb/s Kategoría 5 (Cat 5) alebo lepšie
1 Gb/s, 2,5 Gb/s alebo 5 Gb/s Kategoría 5e (Cat 5e) alebo lepšie
1 Gb/s, 2,5 Gb/s alebo 5 Gb/s Kategoría 6a (Cat 6A) alebo lepšie

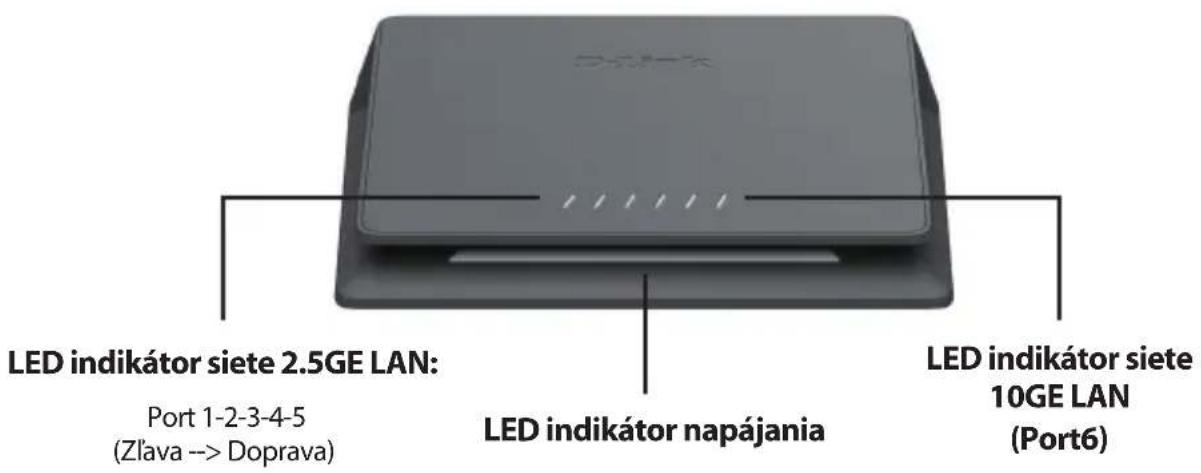

LED indicator rychlosti pripojenia na porte

Komplexné LED indicátory zobrazuju stav prepinaça a stav siete. LED indicátory prepinaça signalizuju napájanie a linku/úkon takto:

Poloha LED	indikátor Farba	Stav Popis
LED na prednom paneli	Napájanie Biela		Bliká Proces inicía	alizácie
			Svieti Pripravene	na použitie
	Režim Turbo Viac farieb		Pomalé blikanie	Proces inicializácie: ked'je aktivovaný režim Turbo, LED indikátor napájania mení farby.
	Napájanie/Turbo Vypnuté Svetlo nesvieti		Svieti	Zariadenie alebo LED indikátor su vypnuté
LED indikátor na port 2.5G BASE-T (Port 1 až 5 zlava doprava)	Linka/Úkon/ Rychlost'	Modrá	Svieti Pripojenie	k sieti 2.5GE
			Bliká Prenos úda	jov/Aktivita
		Biela	Svieti Rychlost' pripojenia 1GE alebo nižšia
			Bliká Prenos úda	jov/Aktivita
		Vypnuté Svetlo nesvieti		Žiadna linka alebo LED indikátor vypnutý
LED indikátor na port 10G BASE-T	Linka/Úkon/ Rychlost'	Svetlomodrá	Svieti Pripojenie	k sieti 10GE
			Bliká Prenos úda	jov/Aktivita
		Modrá	Svieti Pripojenie	k sieti 5G/2.5GE
			Bliká Prenos úda	jov/Aktivita
		Biela	Svieti Rychlost' pripojenia 1GE alebo nižšia
			Bliká Prenos úda	jov/Aktivita
		Vypnuté Svetlo nesvieti		Žiadna linkaAlebo LED indikátor vypnutý

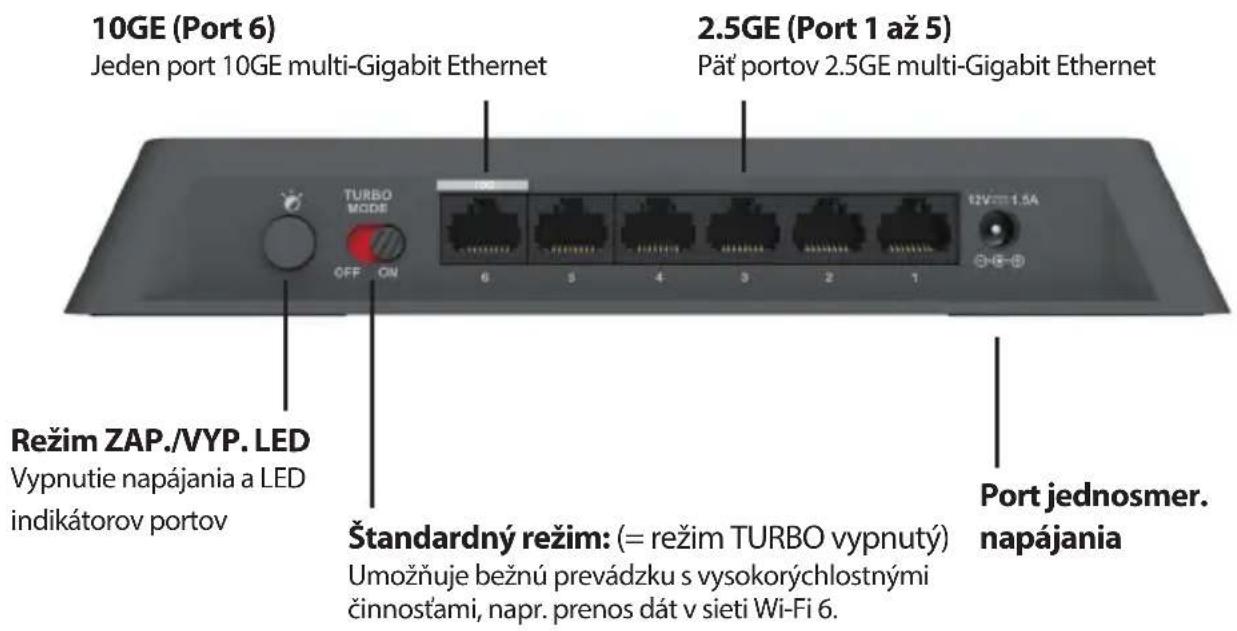

Popis zadného panela

Režim TURBO:

Umožnjuje vyssí vykon a nastavenia režimu QoS založeného na portoch pre multimedialne služby

Konektor jegnosmer. napajania:

Napájanie je poskytované prostrednictvom externého sietového napájacieho adaptéra. Informácie o vystupnom striedavom napati najdete v Časti stchnickymi udajmi.

Režim TURBO:

Toto tlacidlo umožnjupe Pokrocié funkcie vrátane režimu redukcie oneskorenia, funkcie Multicast a režimu QoS zalozeného na portoch pre multimedialne služby

LED ZAP./VYP.:

Tym vypnete LED indicatory napajania a stavu siete LAN.

Porty siete LAN:

Porty 1 až 5 podporuju siet' 2.5G Multi-gigabit Ethernet. Port 6 podporuje siet' 10GG Multi-gigabit Ethernet.
