INSTRUKCJA OBSŁUGI DMS106XT D-LINK

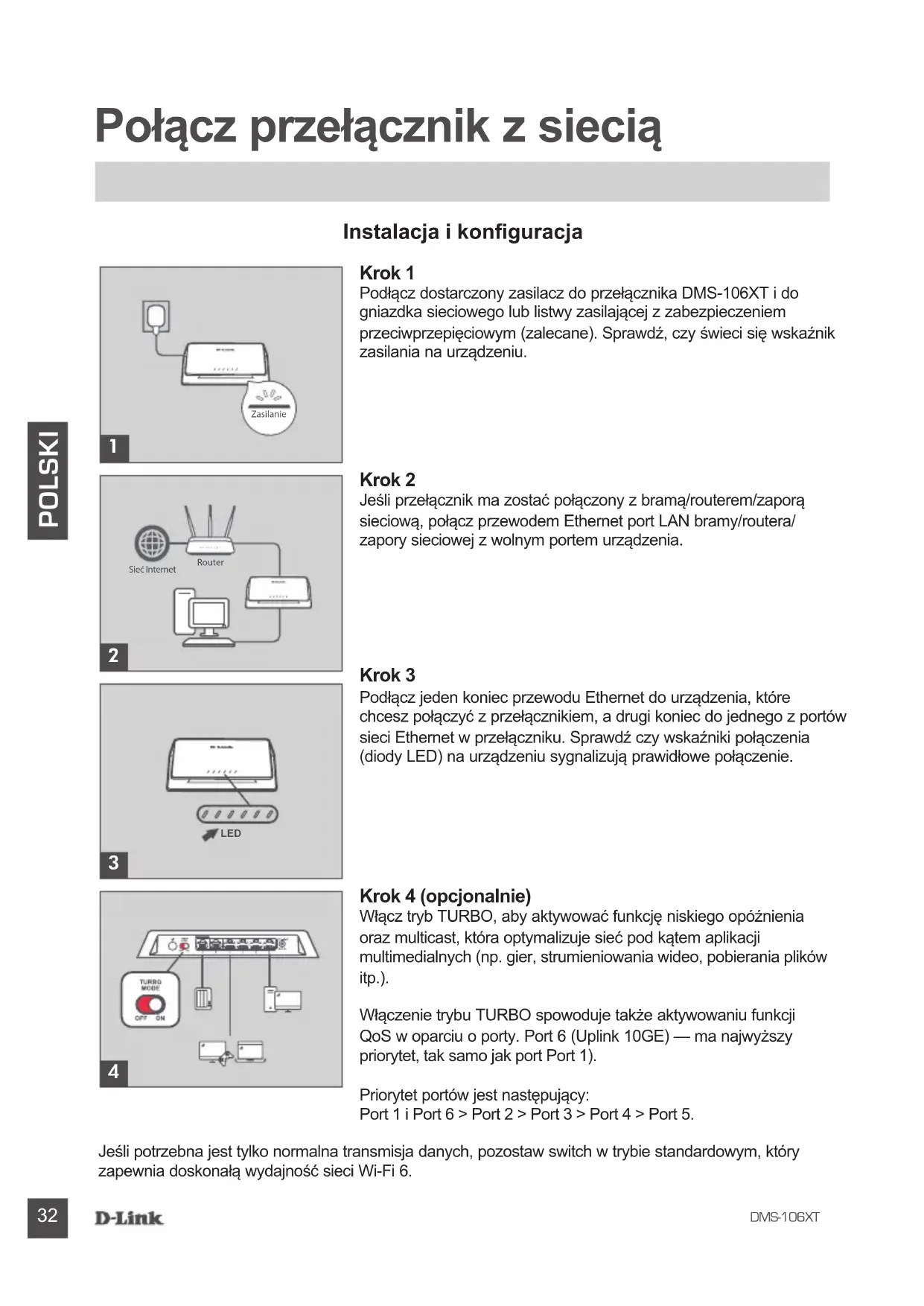

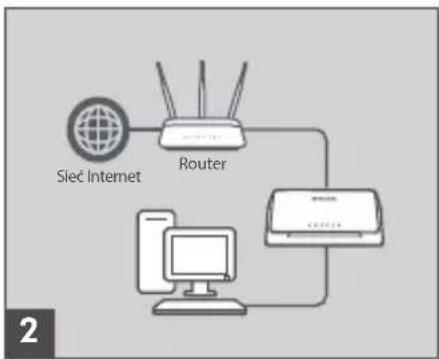

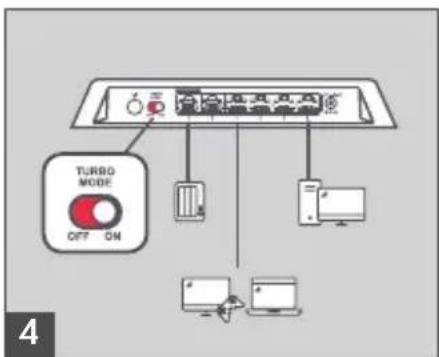

POLSKI Połącz przełącznik z siecią Jeśli potrzebna jest tylko normalna transmisja danych, pozostaw switch w trybie standardowym, który zapewnia doskonałą wydajność sieci Wi-Fi 6. Krok 1 Podłącz dostarczony zasilacz do przełącznika DMS-106XT i dogniazdka sieciowego lub listwy zasilającej z zabezpieczeniemprzeciwprzepięciowym (zalecane). Sprawdź, czy świeci się wskaźnik zasilania na urządzeniu. Krok 2 Jeśli przełącznik ma zostać połączony z bramą/routerem/zaporąsieciową, połącz przewodem Ethernet port LAN bramy/routera/zapory sieciowej z wolnym portem urządzenia. Krok 3 Podłącz jeden koniec przewodu Ethernet do urządzenia, którechcesz połączyć z przełącznikiem, a drugi koniec do jednego z portów sieci Ethernet w przełączniku. Sprawdź czy wskaźniki połączenia (diody LED) na urządzeniu sygnalizują prawidłowe połączenie. Krok 4 (opcjonalnie) Włącz tryb TURBO, aby aktywować funkcję niskiego opóźnieniaoraz multicast, która optymalizuje sieć pod kątem aplikacjimultimedialnych (np. gier, strumieniowania wideo, pobierania plikówitp.).Włączenie trybu TURBO spowoduje także aktywowaniu funkcjiQoS w oparciu o porty. Port 6 (Uplink 10GE) — ma najwyższy priorytet, tak samo jak port Port 1). Priorytet portów jest następujący:Port 1 i Port 6 > Port 2 > Port 3 > Port 4 > Port 5. Instalacja i konguracja

POLSKI Przewody i szybkości W poniższej tabeli opisano przewody sieciowe, których można używać z urządzeniem, oraz szybkości transmisji obsługiwane przez te przewody (dla długości maks. 100 m). Szybkość Typ przewodu 100 Mb/s Kategoria 5 (Cat 5) lub wyższa 1 Gb/s, 2,5 Gb/s lub 5 Gb/s Kategoria 5e (Cat 5e) lub wyższa 1 Gb/s, 2,5 Gb/s lub 5 Gb/s Kategoria 6A (Cat 6A) lub wyższaDMS-106XT

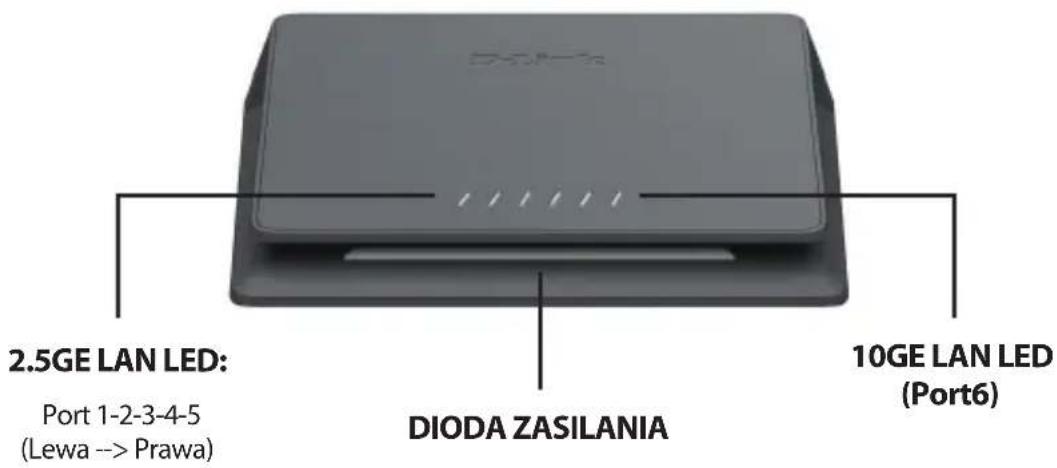

POLSKI Dioda LED portu Szybkość połączenia Diody LED wyświetlają status urządzenia i sieci. Ich funkcje opisano poniżej. Lokalizacja Wskaźnik LED Kolor Status Opis Diody LED na panelu przednimZasilanie BiałyMiganie InicjowanieCiągły Gotowość do działaniaTryb Turbo Wielokolorowe Miga wolnoInicjowanie: Dioda zasilania zmieni światło na wielokolorowe po włączeniu trybu turbo.Zasilanie/Turbo Wył. Zgaszony Wyłączenie zasilania lub diody LEDLED portu 2.5GE BASE-T(Port 1–5 od lewej do prawej)Połączenie/Aktywność/SzybkośćNiebieskiCiągły Połączenie 2.5GEMiganie Transmisja danych/AktywnośćBiałyCiągły Szybkość połączenia 1GE lub mniejMiganie Transmisja danych/AktywnośćWył. ZgaszonyBrak połączenia lub wyłączenie diody LED LED portu 10GE BASE-TPołączenie/Aktywność/SzybkośćJasnoniebieskiCiągły Połączenie 10GEMiganie Transmisja danych/AktywnośćNiebieskiCiągły Połączenie 5GE/2.5GEMiganie Transmisja danych/AktywnośćBiałyCiągły Szybkość połączenia 1GE lub mniejMiganie Transmisja danych/AktywnośćWył. ZgaszonyBrak połączenia lub wyłączenie diody LED 2.5GE LAN LED: Port 1-2-3-4-5 (Lewa --> Prawa)

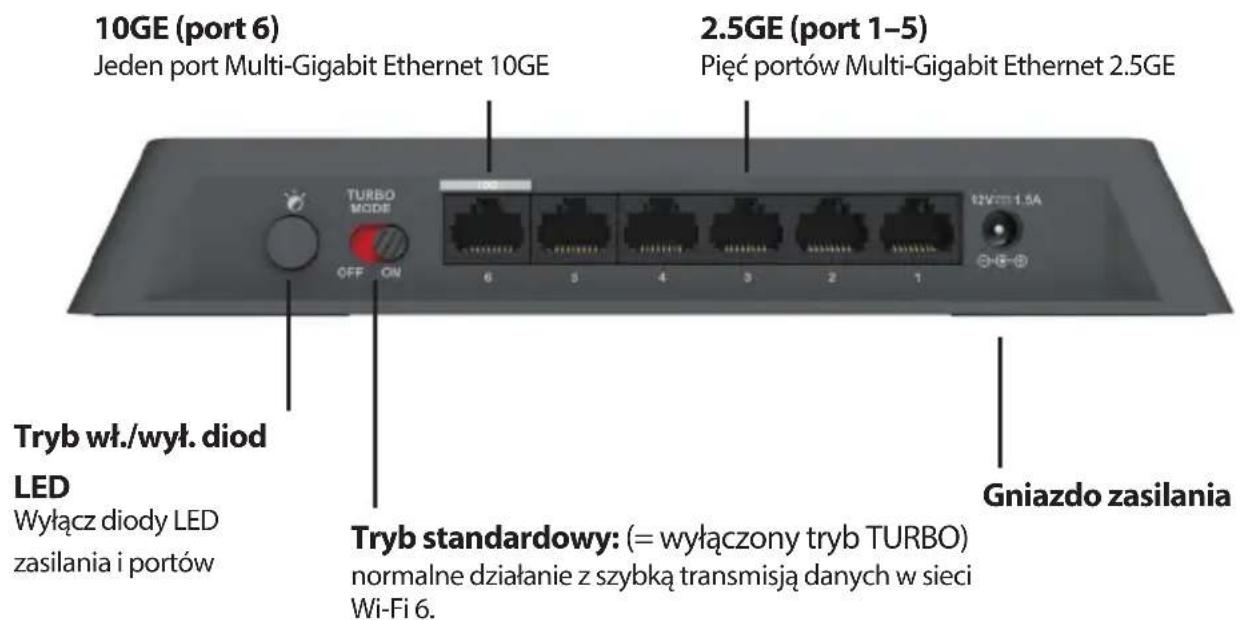

POLSKI Opis panelu tylnego Gniazdo zasilania: urządzenie jest zasilane z zewnętrznego zasilacza. Sprawdź w sekcji danych technicznych informacje o nominalnej wartości napięcia w sieci elektrycznej. Tryb TURBO: Włącza zaawansowane funkcje, w tym tryb niskiego opóźnienia oraz funkcję multicast i oparte na portach funkcje QoS dla usług multimedialnych. WŁ./WYŁ. LED: Wyłącza diody LED zasilania i statusu sieci LAN. Porty LAN: Porty 1 – 5 obsługują standard Multi-gigabit Ethernet 2.5G. Port 6 obsługuje standard Multi-Gigabit Ethernet 10G. Tryb wł./wył. diod LED Wyłącz diody LED zasilania i portów 10GE (port 6) Jeden port Multi-Gigabit Ethernet 10GE 2.5GE (port 1–5) Pięć portów Multi-Gigabit Ethernet 2.5GE Gniazdo zasilania Tryb standardowy: (= wyłączony tryb TURBO) normalne działanie z szybką transmisją danych w sieci Wi-Fi 6. Tryb TURBO: wysoka wydajność i funkcje QoS dla portów na potrzeby usług multimedialnychDMS-106XT
