| Tipo de producto | Conmutador de red no gestionado |
| Marca | D-Link |
| Modelo | DMS106XT |
| Categoría | Conmutador |
| Puertos Ethernet | 5 puertos 2.5GBase-T (Puertos 1 a 5) + 1 puerto 10GBase-T (Puerto 6) |
| Velocidades soportadas | 100 Mbits/s, 1 Gbps, 2,5 Gbps, 5 Gbps, 10 Gbps |
| Tipo de cable | Categoría 5 (Cat 5) o superior hasta 100 metros |
| Alimentación | Adaptador de corriente externo (corriente continua) |
| Dimensiones aproximadas | 148 x 100 x 30 mm |
| Peso aproximado | 500 g |
| Funciones principales | Modo estándar, Modo TURBO (baja latencia, multidifusión, QoS basada en puerto), LED de enlace/actividad |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco. No usar disolventes. |
| Seguridad | Usar un adaptador de corriente homologado. No exponer a la humedad. Apagar durante la limpieza. |
| Piezas de repuesto y reparabilidad | Ninguna pieza reparable por el usuario. Contactar al soporte de D-Link. |
| Información general | Garantía limitada (ver manual). Soporte técnico: www.dlink.com/support |
Preguntas frecuentes - DMS106XT D-LINK
Preguntas de los usuarios sobre DMS106XT D-LINK
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Interruptor en formato PDF gratis! Encuentra tus instrucciones DMS106XT - D-LINK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DMS106XT de la marca D-LINK.

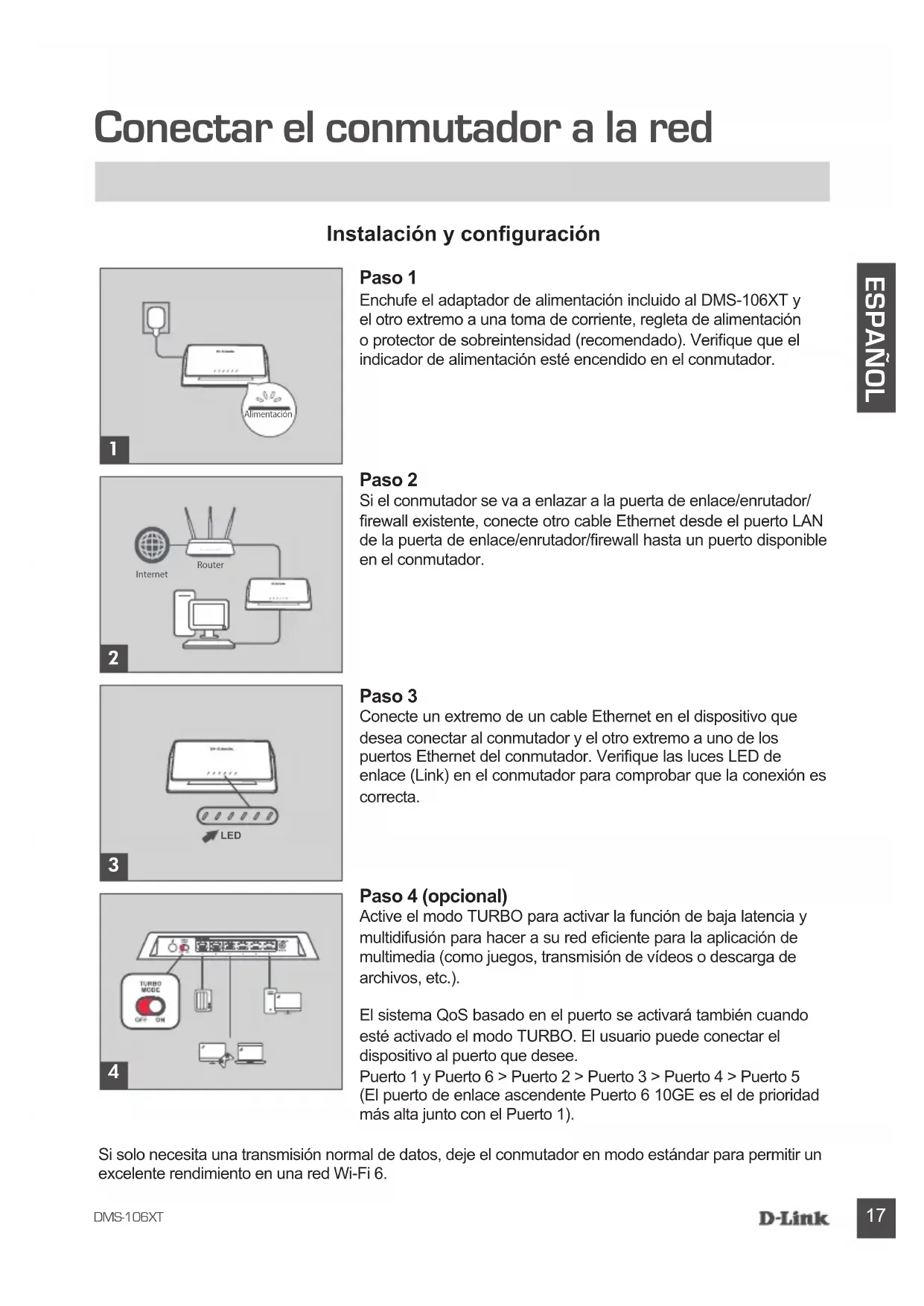

MANUAL DE USUARIO DMS106XT D-LINK
GUIA DE INSTALLACION
Conectar el conmutador a la red
Instalación y configuración
Paso 1
Enchufe el adaptor de alimentacion inclued al DMS-106XT y el除外 a una toma de corrente, regleta de alimentacion o protector de sobreintensidad (recommendado). Verifique que el indicator de alimentacion este encendido en el conmutador.

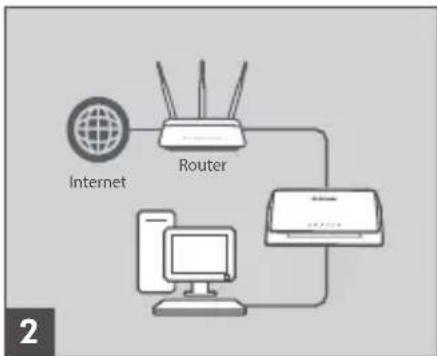

Paso 2
Si el commutador se va a enlazar a la puerta de enlace/enrutador/ firewall existente, conecte除外 cable Ethernet desde el puerto LAN de la puerta de enlace/enrutador/firewall hasta un puerto disponible en el commutador.
Paso 3
Conecte un extremo de un cable Ethernet en el dispositivo que desea conectar al conmutador y el(other extremo a uno de los puertos Ethernet del conmutador. Verifique las luces LED de enlace (Link) en el conmutador para comprobar que la connexion es correcta.

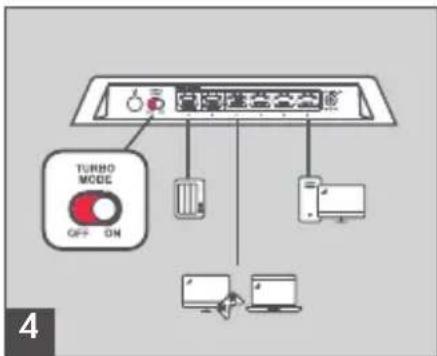

Paso 4 (optional)
Active el modo TURBO para activar la funciona de baja latency y multidifusión para hacer a su red eficiente para la aplicación de multimedia (como juegos, transmisión de videos o descarga de ARCHivos, etc.).
El sistema QoS bajo en el puerto seactivara también cuando esté activado el modo TURBO. El usuario可以选择 conectar el dispositivo al puerto que dese.
Puerto 1 y Puerto 6> Puerto 2> Puerto 3> Puerto 4> Puerto 5 (El puerto de enlace ascendente Puerto 6 10GE es el de prioridad mas alta jinto con el Puerto 1).
Si solo necesita una transmisión normal de datos,cke el commutador en modo estandar para permitir un excellente rendimiento en una red Wi-Fi 6.
Cables y velocidades
En la tablasuma se describe los cables de red que se pueda usar para las conexiones del comutador y las velocidades que puedaadirlos cables, hasta 328 pies (100 metros).
| Velocidad Tipo de cable | |
| 100 Mbps Categoría 5 (Cat 5) o superior | |
| 1 Gbps, 2,5 Gbps o 5 Gbps Categoría | 5e (Cat 5e) o superior |
| 1 Gbps, 2,5 Gbps o 5 Gbps Categoría | 6A (Cat 6A) o superior |

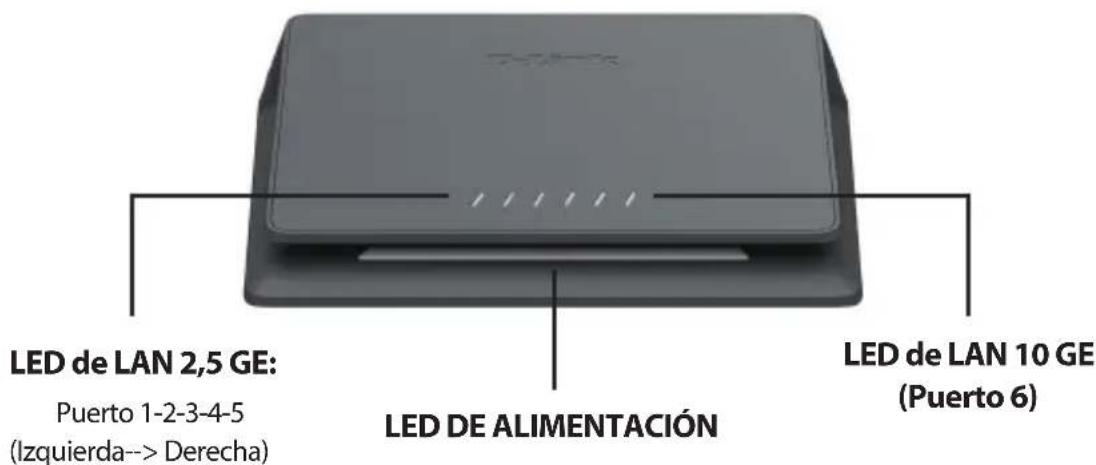

Velocidad de conexión LED de los puertos
Los completosindicadores LED muestran las conditiones del commutador y el estado de la red. Los indicadores LED del commutador incluyen Alimentacion y Enlace/Act, como se describe a continuacion.
| Ubicación LED que indica Color Estado Descripción | ||||
| LED en panel delantero | Alimentación Blanco | Parpadeante Proceso de inicialización | ||
| Continuo Listo para su uso | ||||
| Modo turbo Multicolores | Parpadeo lento | Proceso de inicialización: el LED de alimentación cambiará a multicolores con el modo turbo activado. | ||
| Alimentación/Turbo | Des. | Luz apagada | Dispositivo apagado o LED apagado | |
| LED según puerto 2.5G BASE-T (Puerto 1 a 5 de izquierda a derecha) | Enlace/Act./ Velocidad | Azul | Continuo Conexión 2.5GE | |
| Parpadeante Transmisión de datos/Actividad | ||||
| Blanco | Continuo | Conexión 1GE o por debajo de la velocidad | ||
| Parpadeante Transmisión de datos/Actividad | ||||
| Des. Luz a pagada Sin enlace o LED apagado | ||||
| LED según puerto 10G BASE-T | Enlace/Act./ Velocidad | Azul claro | Continuo Conexión 10GE | |
| Parpadeante Transmisión de datos/Actividad | ||||
| Azul | Continuo Conexión 5G/2.5GE | |||
| Parpadeante Transmisión de datos/Actividad | ||||
| Blanco | Continuo | Conexión 1GE o por debajo de la velocidad | ||
| Parpadeante Transmisión de datos/Actividad | ||||
| Des. Luz a pagada Sin enlace o LED apagado | ||||

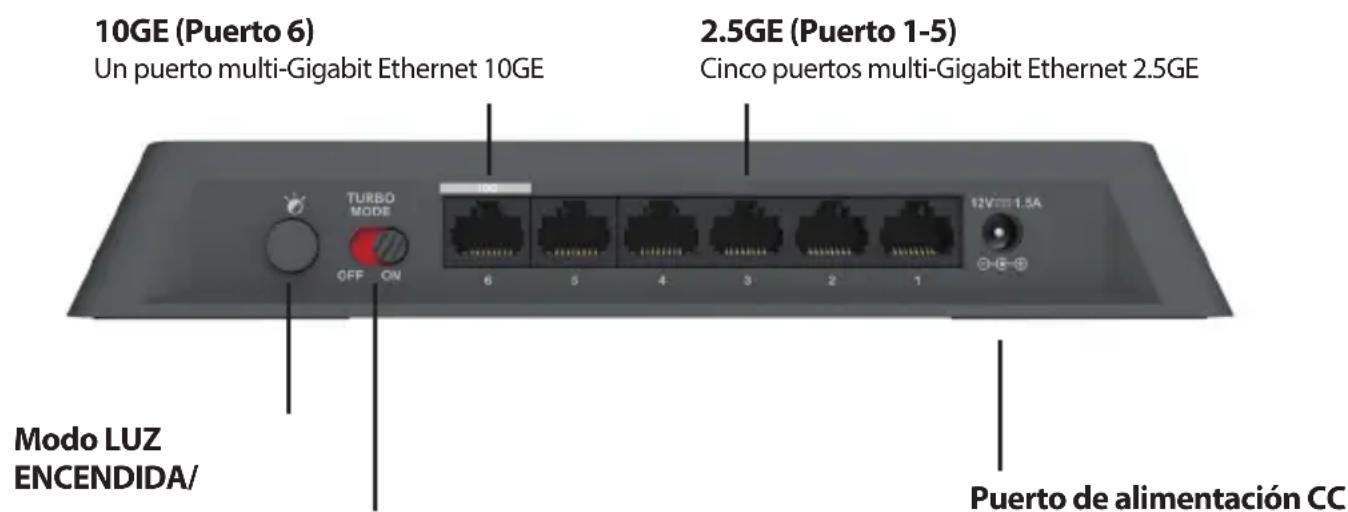

Descripción del panel posterior
APAGADA
Apaga la alimentación y los LEDs de los puertos
Modo estandar: (=Modo TURBO desactivado)
Permite el normal funciona con activités de alta velocidad, como transmisión de datos en red Wi-Fi 6.
Modo TURBO:
Permite un rendimiento más rápidoy configuración QoS basada en puerto para servicios multimedia.
Clavija de alimentación CC:
La alimentación se suministra a工程技术 de la reparación de la alimentación CA. Consulte la SECCION sobre laspecificaciones技术icas para Obtener informacion acerca del voltaje de entrada de la alimentacion de CA.
Modo TURBO:
Este botón sirve para permitir las functions avanzadas, como el modo de baja latency, la funciona de multidifusión y QoS bajo en el puerto para servicios multimedia.
Encendido/apagado del LED:
Sirve para apagar los LED de estado de Alimentacion y de LAN.
Puertos LAN:
Los puertos 1 a 5 admiten multi-Gigabit Ethernet 2.5G. El puerto 6 admite multi-Gigabit Ethernet 10G.
http://www.dlink.com/support
http://www.dlink.com/warranty
