クイックインストールガイドDMS-106XT

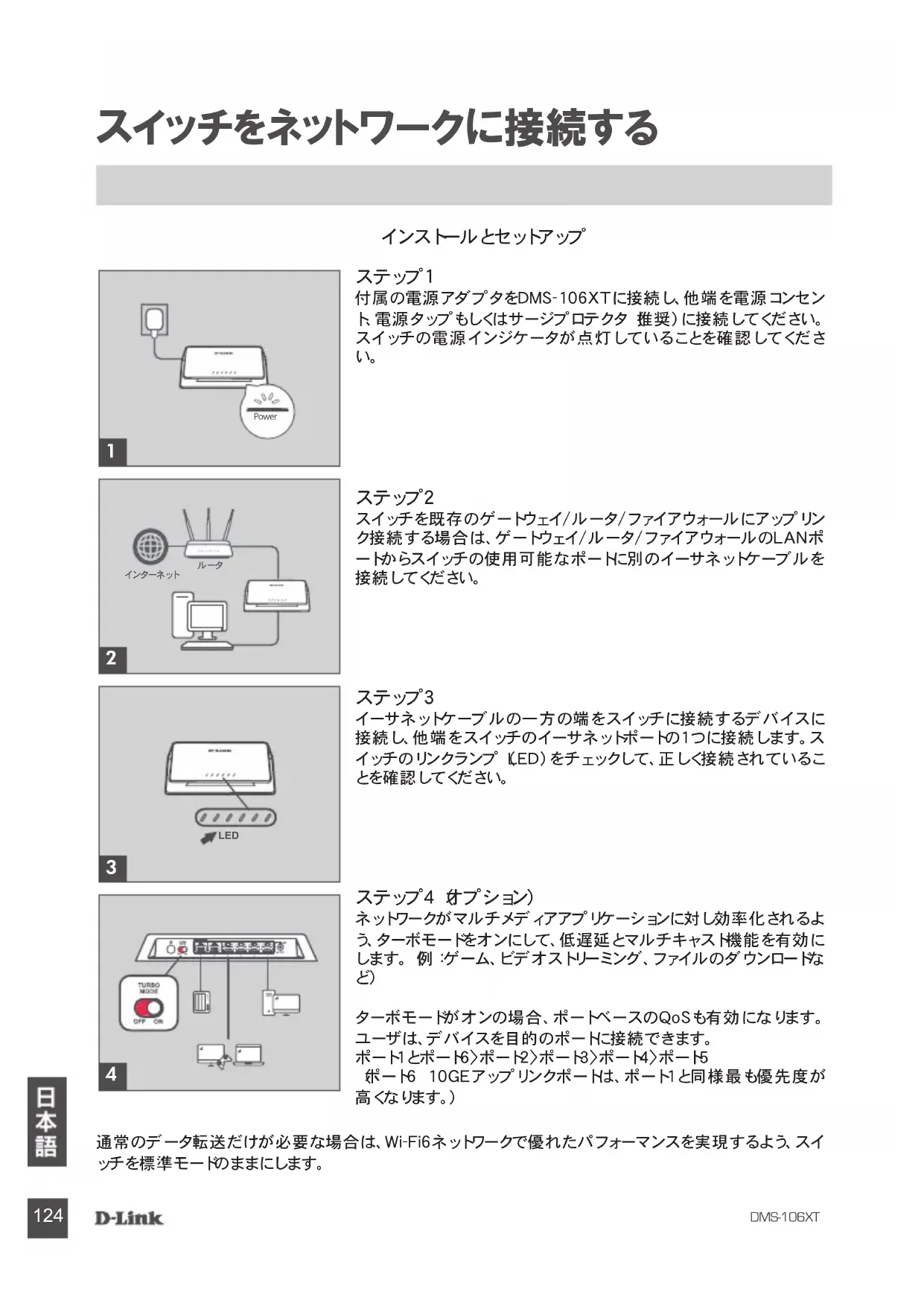

スイッチをネットワークに接続する インストールとセットアップ 通常のデータ転送だけが必要な場合は、Wi-Fi6ネットワークで優れたパフォーマンスを実現するよう、スイ ッチを標準モードのままにします。 ステップ1 付属の電源アダプタをDMS-106XTに接続し、他端を電源コンセン ト、電源タップもしくはサージプロテクタ（推奨）に接続してください。 スイッチの電源インジケータが点灯していることを確認してくださ

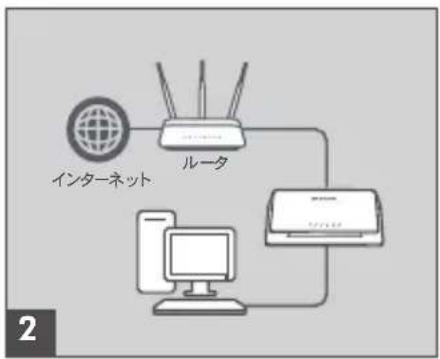

ステップ2 スイッチを既存のゲートウェイ/ルータ/ファイアウォールにアップリン ク接続する場合は、ゲートウェイ/ルータ/ファイアウォールのLANポ ートからスイッチの使用可能なポートに別のイーサネットケーブルを

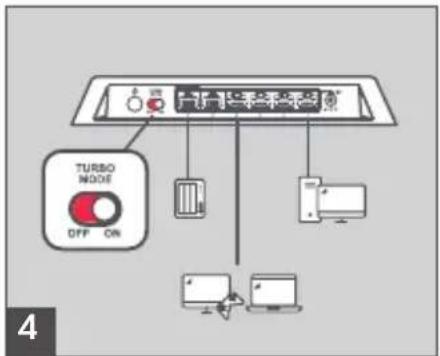

ステップ3 イーサネットケーブルの一方の端をスイッチに接続するデバイスに 接続し、他端をスイッチのイーサネットポートの1つに接続します。ス イッチのリンクランプ（LED）をチェックして、正しく接続されているこ とを確認してください。 ステップ4（オプション） ネットワークがマルチメディアアプリケーションに対し効率化されるよ う、ターボモードをオンにして、低遅延とマルチキャスト機能を有効に します。（例：ゲーム、ビデオストリーミング、ファイルのダウンロードな

ターボモードがオンの場合、ポートベースのQoSも有効になります。 ユーザは、デバイスを目的のポートに接続できます。 ポート1とポート6>ポート2>ポート3>ポート4>ポート5 （ポート6 10GEアップリンクポートは、ポート1と同様最も優先度が 高くなります。）DMS-106XT

スピード ケーブルタイプ 100 Mbps カテゴリ5（Cat 5）もしくはそれ以上 1 Gbps、2.5 Gbpsもしくは5 Gbps カテゴリ5e（Cat 5e）もしくはそれ以上 1 Gbps、2.5 Gbpsもしくは5 Gbps カテゴリ6A（Cat 6A）もしくはそれ以上

次の表に、スイッチ接続に使用できるネットワークケーブルと、これらのケーブルがサポートできる最大 328フィート（100メートル）までの速度を示します。DMS-106XT

Mode Turbo 多色 ゆっくり点滅 初期化中:ターボモードが有効な場合、 Power LEDが多色に変化します。 Power/Turbo オフ 消灯 デバイスの電源がオフになっているかLED がオフになっています。 2.5G BASE-Tポート ごとのLED（左から 右へポート１－5） Link/Act/ Speed

点灯 2.5GEで接続しています。 点滅 データを送受信しています。

1GEもしくはそれ以下のスピードで接続して

リンクがつながっていないかLEDがオフにな

10G BASE-Tポート ごとのLED Link/Act/ Speed

点灯 10GEで接続しています。 点滅 データを送受信しています。

点灯 5G/2.5GEで接続しています。 点滅 データを送受信しています。

1GEもしくはそれ以下のスピードで接続して

リンクがつながっていないかLEDがオフにな

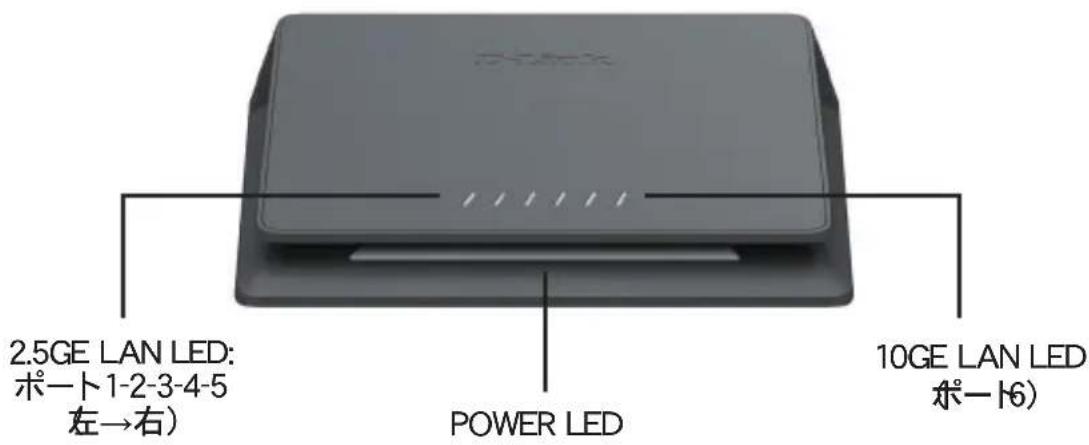

2.5GE LAN LED: ポート 1-2-3-4-5

（ポート6） POWER LED ポートLED接続スピード 包括的なLEDインジケータは、スイッチの状態とネットワークのステータスを表示します。スイッチのＬＥＤイ ンジケータには、以下に説明する電源とリンク/動作が含まれます。DMS-106XT

ライトオン/オフモード 電源とポートのLEDをオフ

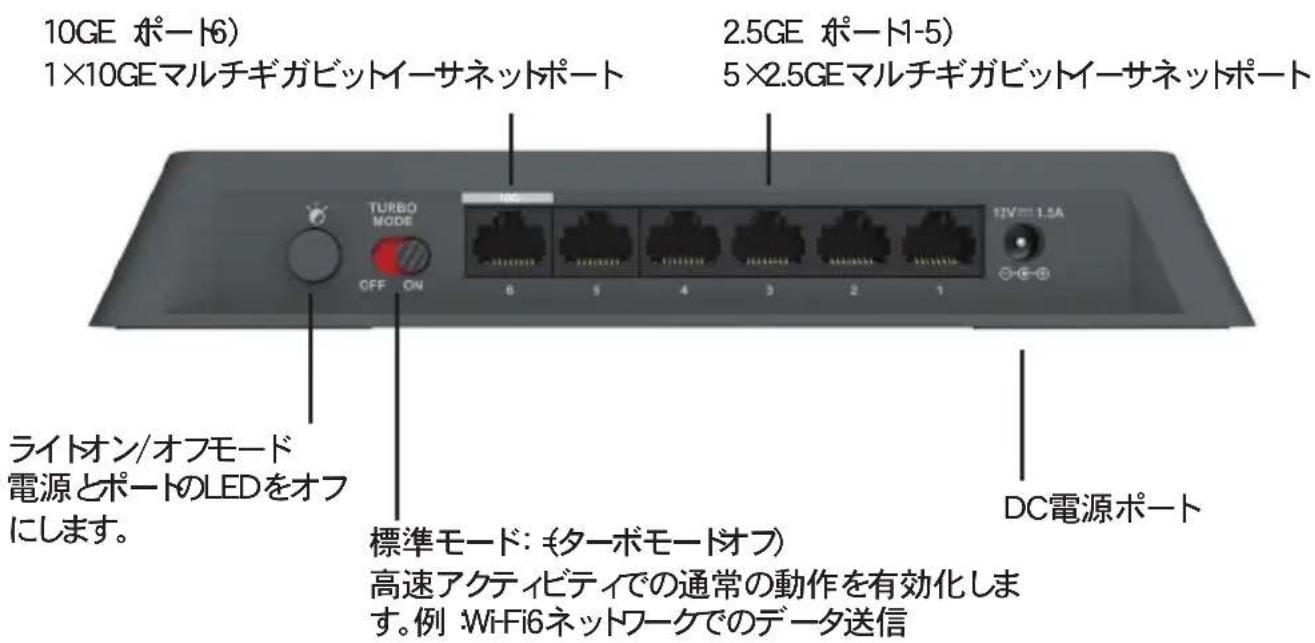

10GE（ポート6） 1×10GEマルチギガビットイーサネットポート 2.5GE（ポート1-5） 5×2.5GEマルチギガビットイーサネットポート DC電源ポート 標準モード：（=ターボモードオフ） 高速アクティビティでの通常の動作を有効化しま す。例：Wi-Fi6ネットワークでのデータ送信

マルティメディアサービスのパフォーマンスの高速 化とポートベースのQoS設定を有効化します。

DC電源ジャック： 電力は外部AC電源アダプタを介して供給されます。AC電源入力電圧については、技術仕様を確認して

このボタンは、マルチメディアサービスの低遅延モード、マルチキャスト機能、ポートベースのQoSなどの高 度な機能を有効にするためのものです。 LED オン/オフ：

これは、POWERおよびLANステータスLEDをオフにするためのものです。

LANポート： ポート1～5は、2.5Gマルチギガビットイーサネットをサポートします。ポート6は、10Gマルチギガビットイー サネットをサポートします。TECHNICAL SUPPORT この度は弊社製品をお買い上げいただき、誠にありがとうございます。 製品に同梱されている保証書の購入元にお問い合わせください。Ver. 1.00(WW)_130x183 2021/04/20
