DMS106XT - Commutateur D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non géré
Marque	D-Link
Modèle	DMS106XT
Catégorie	Commutateur
Ports Ethernet	5 ports 2.5GBase-T (Ports 1 à 5) + 1 port 10GBase-T (Port 6)
Vitesses supportées	100 Mbits/s, 1 Gbps, 2,5 Gbps, 5 Gbps, 10 Gbps
Type de câble	Catégorie 5 (Cat 5) ou supérieure jusqu'à 100 mètres
Alimentation	Adaptateur secteur externe (courant continu)
Dimensions approximatives	148 x 100 x 30 mm
Poids approximatif	500 g
Fonctions principales	Mode standard, Mode TURBO (faible latence, multidiffusion, QoS basée sur port), LED de liaison/activité
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser un adaptateur secteur homologué. Ne pas exposer à l'humidité. Éteindre lors du nettoyage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support D-Link.
Informations générales	Garantie limitée (voir notice). Support technique : www.dlink.com/support

FOIRE AUX QUESTIONS - DMS106XT D-LINK

Comment brancher le commutateur D-Link DMS106XT ?

Branchez l'adaptateur d'alimentation fourni sur le commutateur et sur une prise. Reliez un câble Ethernet du routeur au port 6 (10G) ou à un autre port, puis connectez vos appareils aux ports 1 à 5. Vérifiez les LEDs de liaison pour confirmer la connexion.

Qu'est-ce que le mode TURBO et comment l'activer ?

Le mode TURBO active la faible latence, la multidiffusion et une QoS basée sur les ports pour améliorer les performances multimédia. Appuyez sur le bouton TURBO à l'arrière du commutateur pour l'activer. La LED de mode clignote en multi-couleurs.

Quelle est la priorité des ports en mode TURBO ?

En mode TURBO, la QoS basée sur le port attribue une priorité : Port 1 > Port 6 > Port 2 > Port 3 > Port 4 > Port 5. Les ports 1 et 6 ont la plus haute priorité.

Que signifient les voyants LED sur le panneau avant ?

La LED d'alimentation en blanc : fixe = prêt, clignotant = initialisation. La LED mode TURBO en multi-couleurs clignote lentement lors de l'activation. Les LEDs par port : bleu fixe = 2.5GE, blanc fixe = 1GE ou moins, clignotement = activité.

Quelle est la vitesse maximale supportée par chaque port ?

Les ports 1 à 5 supportent jusqu'à 2,5 Gbps. Le port 6 supporte jusqu'à 10 Gbps. Les vitesses inférieures sont automatiquement négociées.

Quel type de câble Ethernet utiliser pour une connexion 10 Gbps ?

Pour une connexion 10 Gbps, utilisez un câble de catégorie Cat6A ou supérieure, jusqu'à 100 mètres.

Puis-je éteindre les voyants LED du commutateur ?

Oui, un bouton LED marche/arrêt à l'arrière permet d'éteindre les LEDs d'alimentation et de port pour réduire la pollution lumineuse.

Le commutateur est-il compatible avec les routeurs Wi-Fi 6 ?

Oui, en mode standard, il offre d'excellentes performances pour les réseaux Wi-Fi 6 (802.11ax) en permettant des débits multi-gigabit.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Ce commutateur est non géré et ne nécessite pas de configuration. Il n'y a pas de fonction de réinitialisation. En cas de problème, coupez l'alimentation et rebranchez.

Où trouver le support technique pour le DMS106XT ?

Consultez le site www.dlink.com/support pour les pilotes, manuels et FAQ. Pour la garantie, visitez www.dlink.com/warranty.

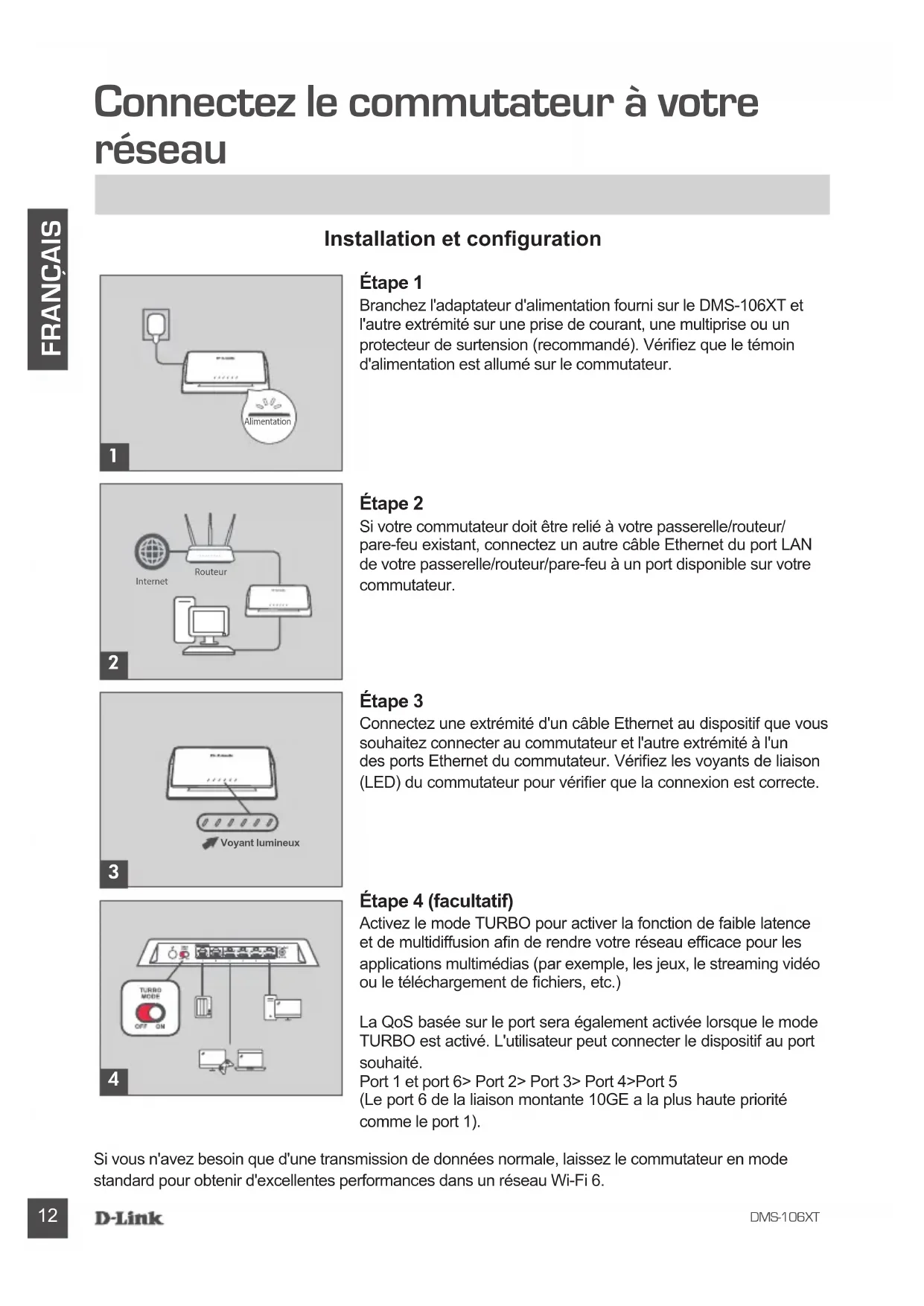

MODE D'EMPLOI DMS106XT D-LINK

Connectez le commutateur à votre réseau

Installation et configuration

Étape 1

Branchez l'adaptateur d'alimentation fourni sur le DMS-106XT et l'autre extrémité sur une prise de courant, une multiprise ou un protecteur de surtension (recommandé). Vérifiez que le témoin d'alimentation est allumé sur le commutateur.

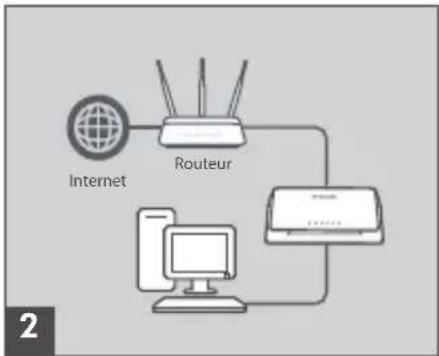

Étape 2

Si vous commutateur doit être relié à votre passerelle/routeur/pare-feu existant, connectez un autre cable Ethernet du port LAN de votre passerelle/routeur/pare-feu à un port disponible sur votre commutateur.

Étape 3

Connectez une extrémité d'un cable Ethernet au dispositif que vous souhaitez connecter au commutateur et l'autre extrémité à l'un des ports Ethernet du commutateur. Vérifie les voyants de liaison (LED) du commutateur pour vérifier que la connexion est correcte.

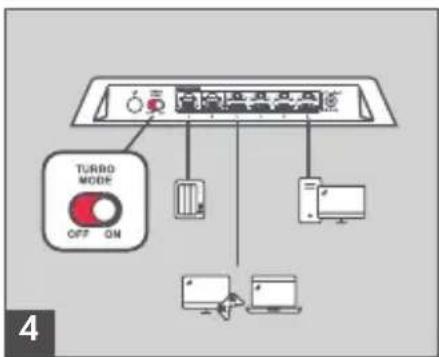

Étape 4 (facultatif)

Activez le mode TURBO pour activer la fonction de faible latence et de multidiffusion afin de prendre votre réseau efficace pour les applications multiméias (par exemple, les jours, le streaming video ou le téléchargement de fichiers, etc.)

La QoS base sur le port sera également activée lorsque le mode TURBO est activé. L'utilisateur peut connecter le dispositif au port souhaïte.

Port 1 et port 6> Port 2> Port 3> Port 4>Port 5 (Le port 6 de la liaison montante 10GE a la plus haute priorite comme le port 1).

Si vous n'avez besoin que d'une transmission de données normale, laissez le commutateur en mode standard pour obtenir d'excellentes performances dans un réseau Wi-Fi 6.

Câbles et vitesses

Le tableau suivant décrit les cables réseau que vous pouvez utiliser pour les connexions du commutateur et les vitesses que ces cables peuvent prendre en charge, jusqu'à 100 metres (328 pieds).

Vitesse Type de cable
100 Mbits/s Catégorie 5 (Cat 5) ou plus
1 Gbps, 2,5 Gbps ou 5 Gbps Catégorie 5e (Cat 5e) ou plus
1 Gbps, 2,5 Gbps ou 5 Gbps Catégorie 6A (Cat 6A) ou supérieure

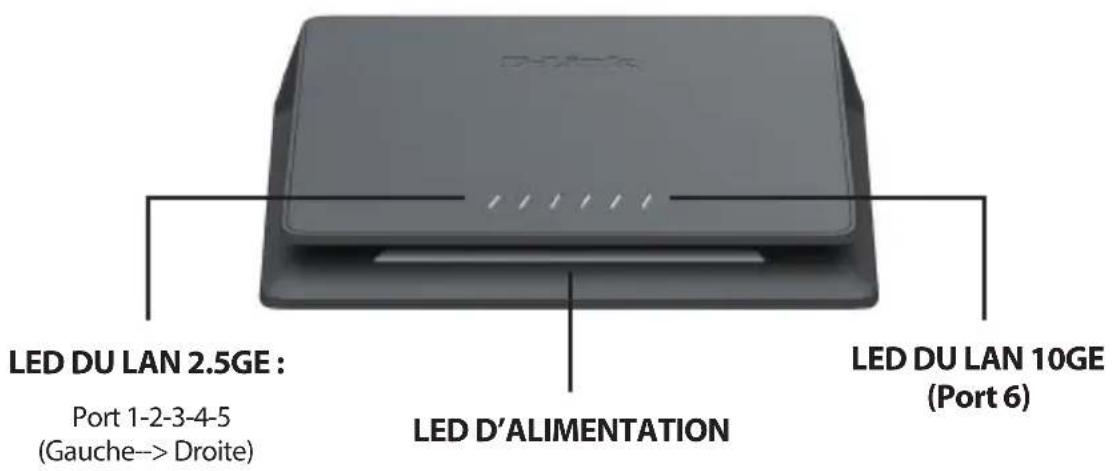

LED du port Vitesse de connexion

Des voyageurs élaborés affichent les conditions du commutateur et l'état du réseau. Les indicateurs LED du commutateur comprendnent Power et Link/Act décrits comme ci-dessous.

Emplacement	Type devoyant	Couleur	État	Description
LED sur le panneau avant	Alimentation Blanc		Clignote Procesus d'initialisation
			Reste allumé Prêt à l'emploi
	Mode turbo	Multi-couleurs	Clignotement lent	Processus d'initialisation: Levoyant d'alimentation passé à plusieurs couleurs lorsque le mode turbo est activé.
	Alimnetation/Turbo	Déactivé Éteint Dispositif hors tension ou LED éteinte
LED par port 2.5G BASE-T (Port 1-5 de gauche à droite)	Liaison/Activité/Vitesse	Bleu	Reste allumé Connexion 2.5GE
			Clignote TransmissiOn de données/Activité
		Blanc	Reste allumé Connexion à vitesse 1GE ou inférieure
			Clignote TransmissiOn de données/Activité
		Déactivé Éteint Pas de liaison ou LED éteinte
LED par port 10G BASE-T	Liaison/Activité/Vitesse	Bleu clair	Reste allumé Connexion 10GE
			Clignote TransmissiOn de données/Activité
		Bleu	Reste allumé Connexion 5G/2.5GE
			Clignote TransmissiOn de données/Activité
		Blanc	Reste allumé Connexion à vitesse 1GE ou inférieure
			Clignote TransmissiOn de données/Activité
		Déactivé Éteint Pas de liaison ou LED éteinte

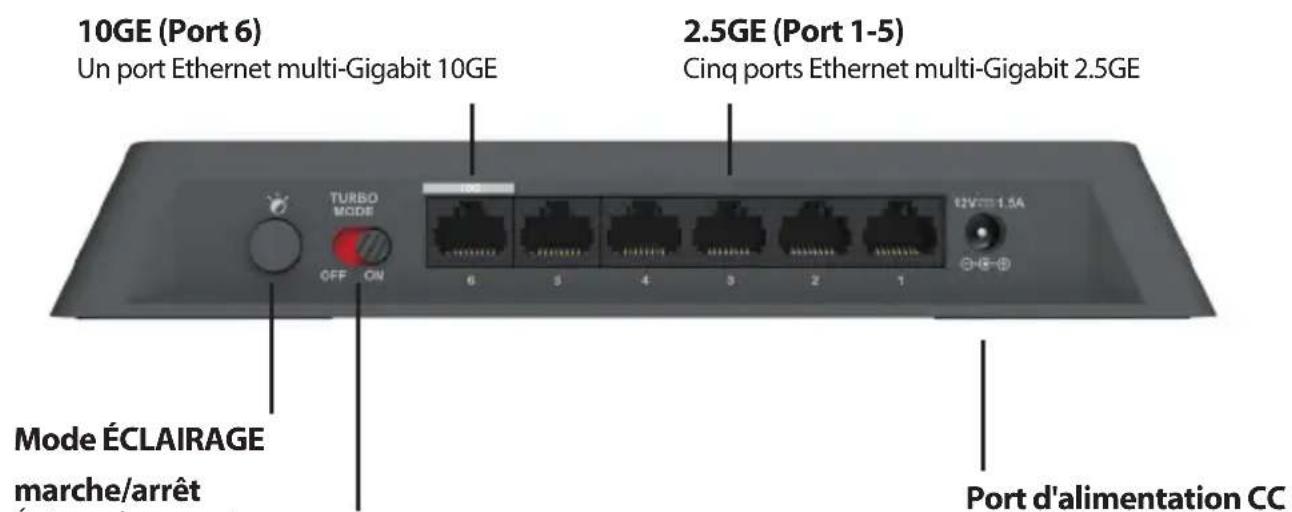

Description de l'arrière

Mode ÉCLAIRAGE marche/arrêt

Eteignez les voyants d'alimentation et de port

Mode standard: (mode TURBO désacté)

Permet un fonctionnement normal avec des activités à grande vitesse, par exemple la transmission de données dans un réseau Wi-Fi 6.

ModeTURBO:

Permet des performances plus rapides et des réglages de QoS basés sur les ports pour les services multiméias.

Connecteur d'alimentation CC :

L'alimentation est fournie par un adaptateur secteur exter CA. Verifiez la section Caracteristiques techniques pour plus d'informations concernant la tension d'alimentation d'entrée CA.

Mode TURBO :

Ce bouton permet d'activer des fonctions avances, notamment le mode de faible latence, la fonction de multidiffusion et la QoS basée sur les ports pour les services multiméias.

LED marche/arret :

Il s'agit d'eteindre les voyants d'etat POWER et LAN.

Ports de réseau local :

Les portes 1 à 5 prennant en charge l'Ethernet multi-gigabit 2,5G. Le port 6 prend en charge 10G Multi-gigabit Ethernet.

http://www.dlink.com/support

http://www.dlink.com/warranty
