Tipo de producto	Conmutador KVM (teclado, video, ratón)
Marca	D-Link
Modelo	DKVM-450
Número de puertos	16 puertos (combinados PS/2 y USB)
Alimentación	Adaptador de corriente incluido
Dimensiones	Aproximadamente 44 x 17 x 4.5 cm (estándar rack 19 pulgadas)
Peso	Aproximadamente 2.5 kg
Funciones principales	Control de hasta 16 PC desde una consola; soporte de cascada de hasta 3 niveles (64/256/4096 PC); selección mediante botones en el panel frontal, atajos de teclado o OSD; conexión en caliente
Conectores de consola	1 puerto VGA, 1 puerto teclado PS/2, 1 puerto ratón PS/2
Conectores de PC	16 puertos combinados (VGA + USB + PS/2) mediante cables 4 en 1
Montaje en rack	Soporte de montaje incluido para rack estándar de 19 pulgadas
Mantenimiento y limpieza	Desconectar el dispositivo antes de limpiar; usar un paño seco y no abrasivo
Seguridad	Apagar los ordenadores antes de la instalación; desconectar los cables de alimentación para PC con encendido por teclado
Piezas de repuesto y reparabilidad	Cables combinados 4 en 1 disponibles en el distribuidor; adaptador de corriente estándar
Información general	Manual disponible en francés y otros idiomas; asistencia técnica por teléfono y sitio web de D-Link

Preguntas frecuentes - DKVM-450 D-LINK

¿Cómo instalar el conmutador KVM DKVM-450?

Apague los ordenadores y periféricos. Conecte el teclado, el ratón y el monitor a los puertos de consola en la parte trasera. Use los cables combinados 4 en 1 suministrados para conectar cada PC a los puertos de PC del conmutador. Enchufe el adaptador de corriente, luego encienda primero el conmutador, seguido de los ordenadores.

¿Puedo conectar PC solo con puertos USB?

Sí, el conmutador admite la conexión a través de USB+VGA. Puede conectar solo los conectores USB y VGA a los ordenadores (consulte la ilustración 8 del manual).

¿Cómo seleccionar un ordenador con los botones del panel frontal?

Presione el botón correspondiente al número del PC deseado. El LED rojo se enciende para indicar la selección. El LED verde indica que el PC está en línea.

¿El DKVM-450 admite la conexión en cascada?

Sí, hasta 3 niveles de cascada, permitiendo controlar hasta 64, 256 o 4096 PC desde una sola consola. No requiere configuración especial; los conmutadores se configuran automáticamente como maestro o esclavo.

¿Qué precauciones tomar antes de la instalación?

Apague todos los ordenadores conectados. Para PC con función 'Encendido por teclado', desconecte los cables de alimentación para evitar funcionamiento incorrecto. Para Windows 98, use puertos PS/2 en lugar de USB.

¿Cómo reiniciar el conmutador?

Use la punta de un clip o un bolígrafo para presionar el botón de reinicio en el panel frontal.

¿Puedo cambiar de PC sin reiniciar?

Sí, el conmutador admite conexión y desconexión en caliente (hot-plug). Puede conectar o desconectar cables sin apagar los dispositivos.

¿Cómo acceder al OSD (visualización en pantalla)?

El OSD permite seleccionar PC mediante un menú mostrado en el monitor. Consulte la sección 'Funcionamiento del OSD' en el manual para los atajos de teclado y configuración.

¿Dónde puedo encontrar cables combinados adicionales?

Contacte a su distribuidor local de D-Link para comprar cables combinados 4 en 1 adicionales. El conmutador viene con 4 cables.

¿El DKVM-450 es compatible con Windows 98?

Sí, pero use los puertos PS/2 para el teclado y el ratón. Windows 98 no admite la instalación inicial a través de USB HID.

MANUAL DE USUARIO DKVM-450 D-LINK

Esta guía contiene instrucciones paso a paso para configurar el conmutador D-Link KVM. Tenga en cuenta que el modelo que ha adquirido puede tener un aspecto ligeramente diferente al mostrado en las ilustraciones.

Desempaquetado del producto

Abra la caja del envío y desempaquete su contenido con cuidado. Consulte la información contenida en la lista siguiente para asegurarse de que están presentes todos los artículos y que no están dañados. Si falta algún artículo o está dañado, póngase en contacto con su proveedor local de D-Link para que lo reponga

• (1) Conmutador KVM Combo de 8 puertos o 16 puertos
• (1) CD
• (1) Guía de instalación rápida
• (4) Cable KVM Combo 4 en 1 PS2/USB
• (1) Adaptador de alimentación
• (1) Conjunto de kit de soportes para montaje en estante

Panel posterior

Figura 3. Panel posterior del DKVM-440

Figura 4. Panel posterior del DKVM-450

Conexiones del puerto KVM

Elemento	Característica Descripción
A Puerto PS	/2para ratón de la consola	Se conecta al cable de ratón del PC que controla la consola
B Puerto PS	/2 parateclado de la consola	Se conecta al cable del teclado del PC que controla la consola
C	Puerto para consola (VGA)	Se conecta al cable del monitor del PC que controla la consola
D	Puerto para estación detrabajo (Combo)	Se conecta al cable Combo KVM de las estaciones de trabajo objetivo

Tabla 1. Descripciones del panel posterior

Descripción general del producto

Panel frontal

Figura 1. Panel frontal del DKVM-440

• Apague los ordenadores y los dispositivos conectados al comenzar la instalación del conmutador KVM.
• Para los ordenadores con función de activación por teclado, desenchufe antes los cables de alimentación. En caso contrario, puede que el conmutador no funcione correctamente.
• Si sus ordenadores funcionan bajo Windows 98, conecte el conmutador KVM a los ordenadores a través de puertos PS/2. Windows 98 no admite la primera instalación a través de un controlador de instalación USB HID.
• Algunos ordenadores más antiguos pueden requerir que active el USB en el BIOS para que funcione la interfaz de USB.

Indicadores LED y botones de estado del dispositivo

Elemento	Característica	Descripción
A Indicadores	LED de estado	Seleccionado (rojo):El indicador LED rojo indica que está seleccionado el PC correspondiente.En línea (verde):El indicador LED verde indica que el PC correspondiente está en línea.
B Botón de	encendido	Pulse el botón correspondiente al ordenador que desea seleccionar para control a través de consola.
C Conmutador de reinicio		Pulse el conmutador de reinicio cuando desee reiniciar el dispositivo. El conmutador de reinicio se debe pulsar utilizando un objeto fino, como el extremo de un clip o un bolígrafo.
D LED de alimentación		Indica que el dispositivo está encendido.

Tabla 1. Descripciones del panel frontal

14 ◆ D-Link KVM Switch Quick Installation Guide

Conexión de la consola:

Enchufe el teclado, el ratón y el monitor en los puertos de la consola del panel posterior del conmutador KVM.

Conexión del sistema:

Utilice el cable Combo personalizado para conectar los ordenadores. Consulte las ilustraciones e instrucciones que se muestran a continuación para obtener información acerca de la conexión del KVM a los PC.

Figura 5. Cable Combo 4 en 1 personalizado

Nota: póngase en contacto con el proveedor para adquirir los cables Combo 4 en 1 personalizados, si es necesario.

Puede conectar el conmutador KVM a los ordenadores utilizando uno de los tres métodos que se muestran a continuación:

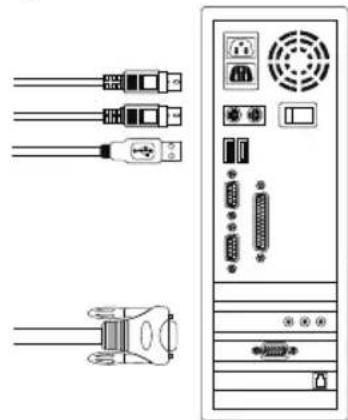

A. Conecte los conectores USB, PS/2 (teclado/ratón) y VGA a los ordenadores. Se recomienda a los usuarios conectar los ordenadores del modo que se muestra a continuación. (Figura 6)

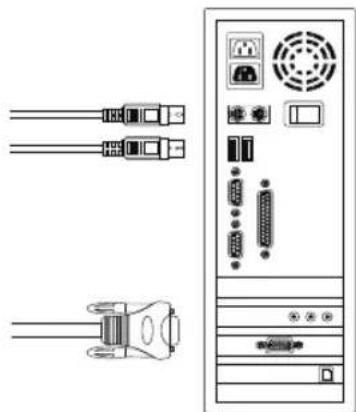

B. Conecte únicamente los conectores PS/2 (teclado/ratón) y VGA a los ordenadores. (Figura 7)

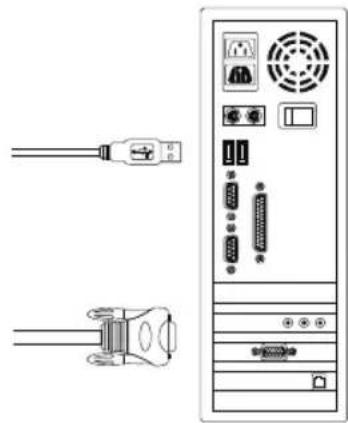

C. Conecte únicamente los conectores USB y VGA a los ordenadores. (Figura 8).

El conmutador KVM admite cascadas de hasta 3 niveles. Controle hasta 64/256/4096 PC desde una única consola. Las unidades en cascada no necesitan ninguna configuración especial. Una configuración en cascada amplía las capacidades del sistema y le permite seleccionar los ordenadores conectados al Maestro o el Esclavo. Una vez conectados, los conmutadores KVM se configurarán automáticamente correctamente como Maestro o Esclavo.

Para instalar una cadena en cascada, siga las instrucciones siguientes.

A. Encienda los ordenadores/dispositivos conectados antes de instalar el conmutador KVM.
B. Utilice el conjunto de cables Combo personalizados (consulte la Figura 5) para conectar uno o más conmutadores KVM Esclavo a cualquier puerto de PC del conmutador KVM Maestro. La conexión KVM a KVM se debe realizar a través de una conexión PS/2. (Consulte la Figura 6 y la Figura 7).
C. Enchufe el adaptador de alimentación al conmutador KVM Maestro de primer nivel y conecte el conmutador KVM Maestro a los ordenadores.

D. Enchufe el adaptador de alimentación para cada nivel del conmutador KVM Esclavo y conecte el conmutador KVM Esclavo a los ordenadores.
E. La secuencia de encendido debe ser:

1. Conmutador KVM Maestro
2. Conmutador KVM Esclavo de segundo nivel (se conecta al conmutador KVM Maestro), si es necesario.
3. Conmutador KVM Esclavo de tercer nivel (se conecta al conmutador KVM Esclavo de segundo nivel), si es necesario.
4. Todos los ordenadores se conectan al conmutador KVM Maestro/Esclavo.
   F. Una vez alimentados todos los conmutadores KVM mediante adaptadores de alimentación, encienda los ordenadores.

Proceso de conexión inicial:

Enchufe en primer lugar el conmutador KVM Maestro, antes de encender cualquiera de los dispositivos restantes como el monitor o los ordenadores.

Conexión e intercambio en caliente:

El conmutador KVM admite conexión e intercambio en caliente.

Montaje en estante

La Figura 7 muestra el modo de acoplar los soportes de montaje a la unidad del conmutador KVM para un bastidor de estantes estándar de 19 pulgadas.

1. Acople los soportes de montaje a los laterales de la unidad del conmutador KVM utilizando tornillos. (Consulte la Figura 9)
2. Instale la unidad del conmutador KVM en el bastidor de estantes.

Funcionamiento

Puede seleccionar el ordenador que desee controlar con el conmutador KVM utilizando los botones, teclas de función u OSD del panel frontal.

1. Funcionamiento con botones Pulse el botón del panel frontal para seleccionar el PC y utilizarlo.
2. Funcionamiento con teclas de función Consulte la sección 6: Funcionamiento con teclas de función.
3. Funcionamiento con OSD (Visualización en pantalla) Consulte la sección 7: Funcionamiento con OSD (Visualización en pantalla).

Información adicional

Además del manual del usuario, el CD Maestro incluye también múltiples ejemplos de configuración del dispositivo. Existe ayuda adicional disponible a través de las oficinas de D-Link en todo el mundo, que aparecen enumeradas en el apéndice del Manual del usuario o en línea. Para obtener asistencia, visite el sitio web http://support.dlink.com.tw, que le redirigirá al sitio web de D-Link de su zona.

Asistencia técnica

http://www.dlink.es

Asistencia Técnica Telefónica de D-Link:

[phone] 0,067 €/min

De Lunes a Viernes de 9:00 a 19:00
