Terméktípus	Nem felügyelt hálózati kapcsoló
Márka	D-Link
Modell	DMS107
Portok száma	7 port (5× 1000BASE-T + 2× 2.5GBASE-T)
Tápellátás	Hálózati adapter 12V, 0.5A
Áramfogyasztás	~6 W (max)
Méretek (kb.)	148 x 100 x 28 mm
Súly (kb.)	~300 g
Üzemi hőmérséklet	0°C-tól 40°C-ig
Üzemi páratartalom	10% – 90% (lecsapódás nélkül)
Fő funkciók	Plug and play, automatikus MDI/MDIX érzékelés, IEEE 802.3x folyamatszabályozás
Karbantartás és tisztítás	Tisztítás előtt húzza ki a hálózatból; használjon száraz, szöszmentes ruhát
Biztonság	Ne tegye ki nedvességnek, hőnek; ne szerelje szét; kezelés előtt süsse le a sztatikus elektromosságot
Alkatrészek és javíthatóság	A felhasználó által nem javítható alkatrész; forduljon a műszaki támogatáshoz
Általános információk	Megfelel a NMB-003 Kanada szabványnak; újrahasznosítás WEEE-n keresztül; D-Link környezetvédelmi ajánlások

Gyakran ismételt kérdések - DMS107 D-LINK

Mi a teendő, ha a tápellátás jelzőfénye nem világít?

Ellenőrizze, hogy a tápadapter megfelelően csatlakozik egy működő fali aljzathoz és a kapcsoló hátoldalához. Ha a jelzőfény továbbra sem világít, próbálkozzon másik aljzattal, vagy forduljon a műszaki támogatáshoz.

Mi a teendő, ha a csatlakoztatott eszköz nem érzékelhető?

Először ellenőrizze, hogy a megfelelő port jelzőfénye villog-e. Ha nem világít, próbálkozzon másik LAN kábellel. Győződjön meg arról is, hogy az eszköz be van kapcsolva, és a hálózati beállításai helyesek.

Hogyan csatlakoztassam a kapcsolót a hálózatomhoz?

Csatlakoztassa a hálózati adaptert a kapcsolóhoz és egy fali aljzathoz. Használjon Ethernet kábelt a router vagy modem és a kapcsoló egyik portjának összekötéséhez. Ezután csatlakoztassa eszközeit (számítógépek, konzolok stb.) a többi porthoz.

Mekkora a maximális támogatott sebesség?

Az 1-5. portok akár 1000 Mbps (1 Gb/s) sebességet támogatnak, a 6. és 7. portok pedig akár 2,5 Gb/s sebességet. A tényleges sebesség a kábelektől és a perifériáktól függ.

A kapcsoló kompatibilis a kábeleimmel?

Igen, kompatibilis a szabványos Cat5e vagy magasabb kategóriájú Ethernet kábelekkel. 2,5 Gb/s sebességhez legalább Cat5e, lehetőleg Cat6 kábelt használjon.

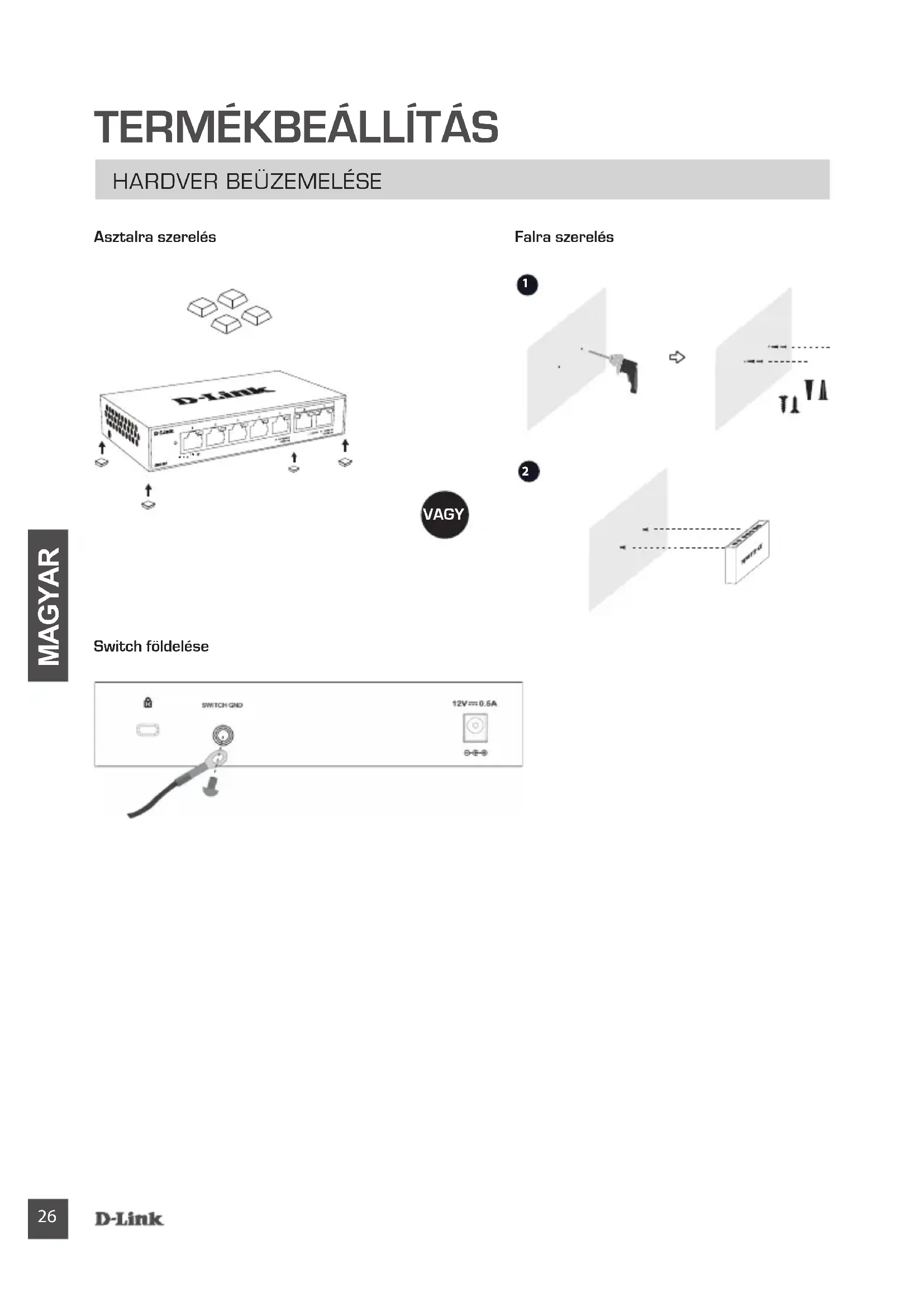

Hogyan telepítsem helyesen a kapcsolót?

Helyezze a kapcsolót sík, stabil felületre, távol a hőforrásoktól és nedvességtől. Biztosítson megfelelő szellőzést. Csatlakoztassa a tápegységet és a hálózati kábeleket a kézikönyvben leírt sorrendben.

Mit jelentenek a LED jelzőfények?

A tápellátás jelzőfénye zöld, ha az eszköz be van kapcsolva. Minden porthoz tartozik egy folyamatosan világító LED, amely jelzi a kapcsolat meglétét (szín a sebességtől függően: zöld 1 Gb/s, narancs 10/100 Mb/s, kék 2,5 Gb/s). A villogás hálózati aktivitást jelez.

Hogyan hasznosítsam újra ezt a terméket?

Ne dobja a kapcsolót a háztartási hulladékba. Helyezze egy WEEE (elektromos és elektronikus berendezések hulladéka) gyűjtőpontba a helyi előírásoknak megfelelően.

Használhatom ezt a kapcsolót más tápegységgel?

Csak a mellékelt adaptert (12V, 0.5A) vagy egy pontosan azonos adaptert használjon. Nem megfelelő tápegység használata károsíthatja a kapcsolót, és érvénytelenítheti a garanciát.

Mi a teendő túlmelegedés esetén?

Azonnal húzza ki a kapcsolót a hálózatból, és hagyja lehűlni. Ellenőrizze, hogy a szellőzőnyílások nincsenek elzárva, és az eszköz nincs-e hőforrás közelében. Ha a probléma továbbra is fennáll, forduljon a műszaki támogatáshoz.

HASZNÁLATI ÚTMUTATÓ DMS107 D-LINK

Csatlakoztassa a tápadaptert egy szabad fali konnektorba, a kábel másik végét pedig a switch tápaljzatába. A tápjelzőfény kigyullad, megerősítve azt, hogy az eszköz sikeresen bekapcsolódott.

2. lépés

LAN-kábellel csatlakoztassa a kívánt hálózati eszközt a switch 7 portjának egyikéhez.

D-Link Állapotjelző LED

3. lépés

A switch Link/Act jelzőfényeit (LED-jeit) megnézve ellenőrizheti, hogy a kapcsolódás megfelelő-e.

PORT LED CSATLAKOZÁSI SEBESSÉGE

Link/Act LED JELZÖFÉNYEK

Hely Szín Állapot	Leírás
LED 1000 BASE-T portonként (1-5. port)	Zöld	Folyamatos 1000M kapcsolat
		Villog Adatátvitel/tevékenység
	Borostyánsárga	Folyamatos 10/100M kapcsolat
		Villog Adatátvitel/tevékenység
	Ki Nem világít Nincs hivatkozás
LED 2.5G BASE-T portonként (6-7. port)	Kék	Folyamatos 2.5G kapcsolat
		Villog Adatátvitel/tevékenység
	Zöld	Folyamatos 1000M kapcsolat
		Villog Adatátvitel/tevékenység
	Borostyánsárga	Folyamatos 10/100M kapcsolat
		Villog Adatátvitel/tevékenység
	Ki Nem világit Nincs hivatkozás

HIBAELHÁRÍTÁS

BEÁLLÍTÁSI ÉS KONFIGURÁCIÓS PROBLÉMÁK

1. MIT TEGYEK, HA A TÁPJELZŐ FÉNY NEM VILÁGÍT?

Ellenőrizze, hogy a tápadapter a fali konnektorba és a switch hátuljába megfelelően van-e csatlakoztatva.

2. MIT TEGYEK, HA A CSATLAKOZTATOTT ESZKÖZT A SWITCH NEM ÉSZLELI?

Először ellenőrizze, hogy a port jelzőfénye villog-e. Ha a port jelzőfénye nem világít, próbálja meg másik LAN-kábellel csatlakoztatni az eszközt.

MÜSZAKI TÁMOGATÁS

Ez a szimbólum a terméken vagy a csomagoláson azt jelenti, hogy a helyi törvényeknek és szabályoknak megfelelően ez a termék nem semmisíthető meg a háztartási hulladékkal együtt, hanem újrahasznosításra kell küldeni. Kérjük, hogy a termék élettartamának elteltét követően vigye azt a helyi hatóság által kijelölt gyűjtőhelyre. A termékek egyes helyeken ingyen elhelyezhetők. A termék és a csomagolás újrahasznosításával segíti védeni a környezetet és az emberek egészségét.

A D-Link és a környezet

A D-Linknél megértjük és elkötelezettek vagyunk a műveleteink és termékeink környezetre gyakorolt hatásainak csökkentésére. Az ezen hatás csökkentése érdekében a D-Link a lehető leginkább környezetbarát termékeket tervez és gyárt azáltal, hogy újrahasznosítható, alacsony károsanyag-tartalmú termékeket gyárt és csomagolásokat alkalmaz.

A D-Link azt javasolja, hogy mindig kapcsolja ki vagy húzza ki a D-Link termékeket a

tápforrásból, ha nem használja azokat. Ezzel segít az energia megtakarításában és a széndioxid kibocsátásának csökkentésében.

Környezetbarát termékeinkröl és csomagolásainkról további információkat a www.dlinkgreen.com weboldalon tudhat meg.
