Өнім түрі	Басқарылмайтын желілік коммутатор
Бренд	D-Link
Модель	DMS107
Порттар саны	7 порт (5× 1000BASE-T + 2× 2.5GBASE-T)
Қуат көзі	12V, 0.5A желілік адаптер
Электр тұтыну	~6 Вт (макс)
Өлшемдері (шамамен)	148 x 100 x 28 мм
Салмағы (шамамен)	~300 г
Жұмыс температурасы	0°C-тан 40°C-қа дейін
Жұмыс ылғалдылығы	10% – 90% (конденсациясыз)
Негізгі функциялар	Қосып ойнату, MDI/MDIX автоматты анықтау, IEEE 802.3x ағынды басқару
Күту және тазалау	Тазалау алдында ажыратыңыз; түксіз құрғақ шүберекті пайдаланыңыз
Қауіпсіздік	Ылғалдан, ыстықтан қорғаңыз; бөлшектемеңіз; пайдаланар алдында статикалық электрді зарядсыздандырыңыз
Қосалқы бөлшектер мен жөндеу мүмкіндігі	Пайдаланушы жөндей алатын бөлшектер жоқ; техникалық қолдауға хабарласыңыз
Жалпы ақпарат	Канада NMB-003 талаптарына сәйкес; DEEE арқылы қайта өңдеу; D-Link экологиялық ұсыныстары

Жиі қойылатын сұрақтар - DMS107 D-LINK

Қуат көрсеткіші өшіп тұрса не істеу керек?

Қуат адаптерінің жұмыс істейтін розеткаға және коммутатордың артқы жағына дұрыс жалғанғанын тексеріңіз. Көрсеткіш өшіп қалса, басқа розетканы қолданып көріңіз немесе техникалық қолдауға хабарласыңыз.

Қосылған құрылғы анықталмаса не істеу керек?

Тиісті порттың көрсеткіші жыпылықтайтынын тексеріңіз. Өшіп тұрса, басқа LAN кабелін қолданып көріңіз. Сондай-ақ құрылғының қосулы екеніне және желі параметрлерінің дұрыс екеніне көз жеткізіңіз.

Коммутаторды желіме қалай қосуға болады?

Желілік адаптерді коммутаторға және розеткаға қосыңыз. Маршрутизаторды немесе модемді коммутатордың порттарының біріне қосу үшін Ethernet кабелін пайдаланыңыз. Содан кейін құрылғыларыңызды (компьютерлер, консольдер және т.б.) басқа порттарға қосыңыз.

Қолданылатын максималды жылдамдық қандай?

1-5 порттары 1000 Мбит/с (1 Гбит/с) дейін, ал 6 және 7 порттары 2,5 Гбит/с дейін қолдайды. Нақты жылдамдық кабельдеріңіз бен құрылғыларыңызға байланысты.

Коммутатор менің кабельдеріме сәйкес келе ме?

Иә, ол стандартты Cat5e немесе одан жоғары Ethernet кабельдерімен үйлесімді. 2,5 Гбит/с жылдамдық үшін кем дегенде Cat5e, жақсырақ Cat6 кабельдерін пайдаланыңыз.

Коммутаторды дұрыс орнату қалай?

Коммутаторды тегіс және тұрақты бетке, жылу көздері мен ылғалдан алыс қойыңыз. Жеткілікті желдетуді қамтамасыз етіңіз. Нұсқаулықта көрсетілген тәртіппен қуат көзі мен желі кабельдерін қосыңыз.

LED көрсеткіштері нені білдіреді?

Қуат көрсеткіші құрылғы қосулы болса жасыл түсті. Әр порт үшін тұрақты LED байланыс орнатылғанын көрсетеді (түс жылдамдыққа байланысты: 1 Гбит/с үшін жасыл, 10/100 Мбит/с үшін сары, 2,5 Гбит/с үшін көк). Жыпылықтау желі белсенділігін білдіреді.

Бұл өнімді қалай қайта өңдеуге болады?

Коммутаторды тұрмыстық қалдықтармен бірге тастамаңыз. Жергілікті ережелерге сәйкес DEEE (электр және электрондық жабдықтар қалдықтары) жинау пунктіне тапсырыңыз.

Бұл коммутаторды басқа қуат көзімен пайдалануға бола ма?

Тек берілген адаптерді (12V, 0.5A) немесе дәл сондай адаптерді ғана пайдаланыңыз. Сәйкес келмейтін қуат көзін пайдалану коммутаторды зақымдап, кепілдікті жоюы мүмкін.

Қызып кеткен жағдайда не істеу керек?

Коммутаторды дереу ажыратып, салқындатуға қалдырыңыз. Желдету саңылауларының бітелмегеніне және құрылғының жылу көзіне ұшырамағанына көз жеткізіңіз. Мәселе шешілмесе, техникалық қолдауға хабарласыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ DMS107 D-LINK

Алматы, Күрманғазы к-сі,143 үй

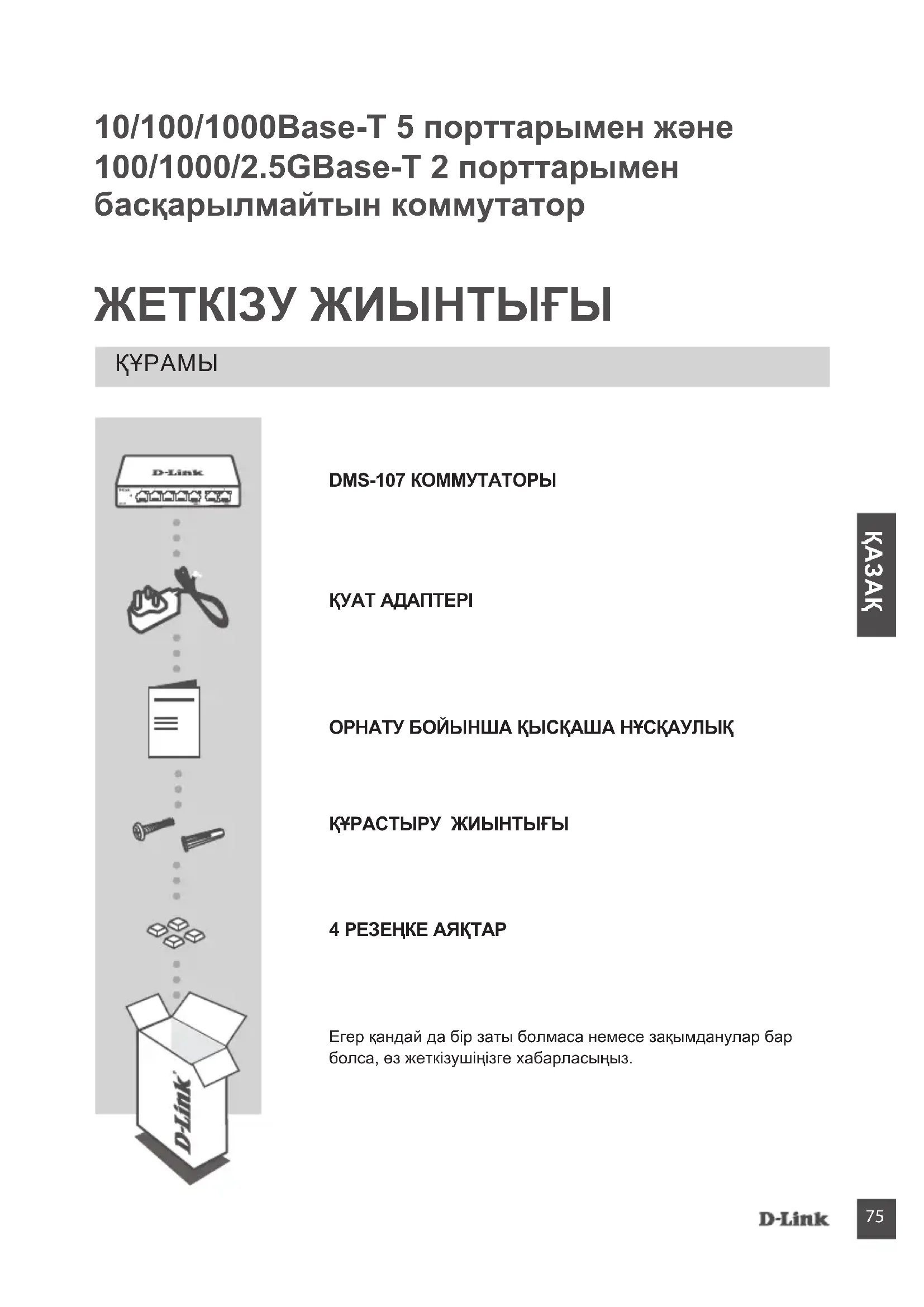

10/100/1000Base-T 5 порттарымен және 100/1000/2.5GBase-T 2 порттарымен басқарылмайтын коммутатор

ЖЕТКІЗУ ЖИЫНТЫFЫ

КУРАМЫ

DMS-107 КОММУТАТОРЫ

КУАТ АДАПТЕРІ

Егер қандай да бір заты болмаса немесе зақымданулар бар болса, өз жеткізушіңізге хабарласыңыз.

OPHATY

КОММУТАТОРДЫ ОРНАТУ

Коммутаторды кабырғаға бекіту

Куат адаптерін коммутатордың артқы панелінде орналасқан тиісті жалғағышқа және электр розеткасына қосыңыз. Жанған куат индикаторы құрылғының куат көзінің қосылғанын білдіреді.

2-кадам

Ethernet-кабелін желілік құрылғыға және коммутатордағы жеті порттың біріне қосыңыз.

D-Link Жай-күй индикаторы

3-кадам

Курылғының портқа тиісті жолмен қосылғанына көз жеткізу үшін коммутатордағы тиісті Link/Act индикаторын тексеріңіз.

Орналасуы Түсі Жай-құйі Сипаттамасы
1000Base-T портына индикатор(1-5 порттар)	Жасыл	Жанып түр	Портқа 1000 Мбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Сары	Жанып түр	Портқа 10/100 Мбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Жанбайды Жан байды Құрылғы портқа қосылмаған
2.5GBase-T портына индикатор(6-7 порттар)	Көк	Жанып түр	Портқа 2,5 Гбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Жасыл	Жанып түр	Портқа 1000 Мбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Сары	Жанып түр	Нортқа 10/100 Мбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Жанбайды Жан байды Құрылғы портқа қосымған

Куат адаптерінің электр розеткасына және коммутатордың артқы панелінде орналасқан тиісті жалғағышка дұрыс қосылғанына көз жеткізіңіз.

Алдымен тиісті порттың жай-куйі индикаторының жанып түрганын/жыпылықтап түрганын тексеріңіз. Егер индикатор жанбаса/жыпылықтамаса, желілік құрылғыны басқа Ethernet-кабельдің көмегімен қосыңыз.

產品安裝

硬體安裝

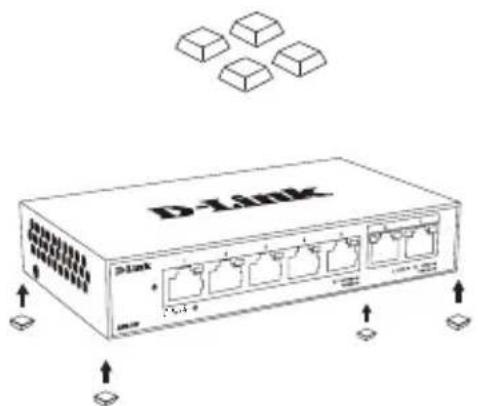

桌面安装

D-Link D-Link 7.1.1.2 100% 100% 100%
