Өнім түрі	Желілік коммутатор
Бренд	D-Link
Модель	DMS108
Порттар саны	8 порт 2.5G BASE-T
Жарықдиодты индикаторлар	Порт үшін LED (көк 2.5G, жасыл 1000M, сары 10/100M) және қуат индикаторы
Қуат көзі	Сыртқы желілік адаптер
Электр тұтыну	5 Вт (шамамен)
Өлшемдері (Ұ×Е×Б)	20 × 12 × 3 см (шамамен)
Салмағы	300 г (шамамен)
Корпус материалы	Пластик
Жұмыс температурасы	0°C - 40°C (шамамен)
Жұмыс ылғалдылығы	10% - 90% конденсациясыз (шамамен)
Стандарттар	Канаданың NMB-003 стандартына сәйкес (B класы)
Қауіпсіздік	Тазалау алдында ажыратыңыз, бөлшектемеңіз, ылғал мен жылу көздерінен аулақ болыңыз
Күтім және тазалау	Құрғақ түксіз шүберек
Қосалқы бөлшектер және жөндеу мүмкіндігі	Бөлшектер жоқ, жөндеу тек уәкілетті маманмен
Қайта өңдеу	Тұрмыстық қалдықтармен тастамаңыз, жинау пунктіне тапсырыңыз
Жалпы ақпарат	D-Link өз өнімдерін экологиялық тұрғыдан жобалайды

Жиі қойылатын сұрақтар - DMS108 D-LINK

Қуат индикаторы өшіп қалса не істеу керек?

Қуат адаптерінің қабырға розеткасына және коммутатордың артқы жағына дұрыс жалғанғанын тексеріңіз. Егер индикатор өшіп тұрса, басқа розетканы қолданып көріңіз немесе техникалық қолдау қызметіне хабарласыңыз.

Қосылған құрылғы анықталмаса не істеу керек?

Сәйкес порттың индикаторының жыпылықтайтынын тексеріңіз. Егер ол өшіп тұрса, басқа LAN кабелін қолданып көріңіз немесе құрылғыны басқа портқа қосыңыз. Сондай-ақ, құрылғының қуатталғанына көз жеткізіңіз.

Коммутаторды қалай қосу керек?

Адаптерді қабырға розеткасына қосып, коммутатордың қуат портына жалғаңыз. Содан кейін LAN кабелін пайдаланып құрылғыларыңызды (компьютер, интернет-бокс) 8 порттың біреуіне қосыңыз. Қосылымды растау үшін LED индикаторлары жанады.

Порттардағы LED нені білдіреді?

Әрбір портта қосылым жылдамдығын көрсететін LED бар: тұрақты көк - 2.5 Гбит/с, тұрақты жасыл - 1000 Мбит/с, тұрақты сары - 10/100 Мбит/с. Егер LED жыпылықтаса, бұл деректер белсенділігі бар екенін білдіреді.

Кез келген LAN кабелін қолдана аламын ба?

Иә, бірақ оңтайлы өнімділік үшін, әсіресе 2.5 Гбит/с қосылымдар үшін 5e санаты немесе одан жоғары кабельді пайдаланыңыз. Зақымдалған кабельдерден аулақ болыңыз.

Коммутаторды қалай тазалау керек?

Тазалау алдында әрқашан құрылғыны ажыратыңыз. Бетті сүрту үшін құрғақ түксіз шүберекті пайдаланыңыз. Сұйықтықты төкпеңіз және тесіктерге заттарды салмаңыз.

Қызмет мерзімі аяқталған құрылғыны не істеу керек?

Коммутаторды тұрмыстық қалдықтармен бірге тастамаңыз. Ережеге сәйкес, оны қайта өңдеу үшін жинау пунктіне тапсырыңыз. Осылайша сіз қоршаған ортаны қорғауға үлес қосасыз.

Коммутатор менің интернет-боксыма үйлесімді ме?

Иә, D-Link DMS108 - Ethernet порты бар кез келген маршрутизатормен немесе интернет-бокспен жұмыс істейтін басқарылмайтын коммутатор. Боксты коммутатордың порттарының біріне қосу жеткілікті.

Бір порттың максималды жылдамдығы қандай?

Әрбір порт 2.5GBASE-T режимінде 2.5 Гбит/с дейін қолдайды, кері үйлесімділік 1000BASE-T (1 Гбит/с) және 10/100 Мбит/с.

Үзілісті қосылым мәселелерін қалай шешуге болады?

Кабельдердің сапасын және олардың қосылымын тексеріңіз. Портты өзгертуге немесе коммутаторды бірнеше секундқа ажыратып қосу арқылы қайта іске қосуға тырысыңыз. Құрылғылардың DHCP немесе үйлесімді IP мекенжайларымен конфигурацияланғанына көз жеткізіңіз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ DMS108 D-LINK

Алматы, Күрманғазы к-сі,143 үй

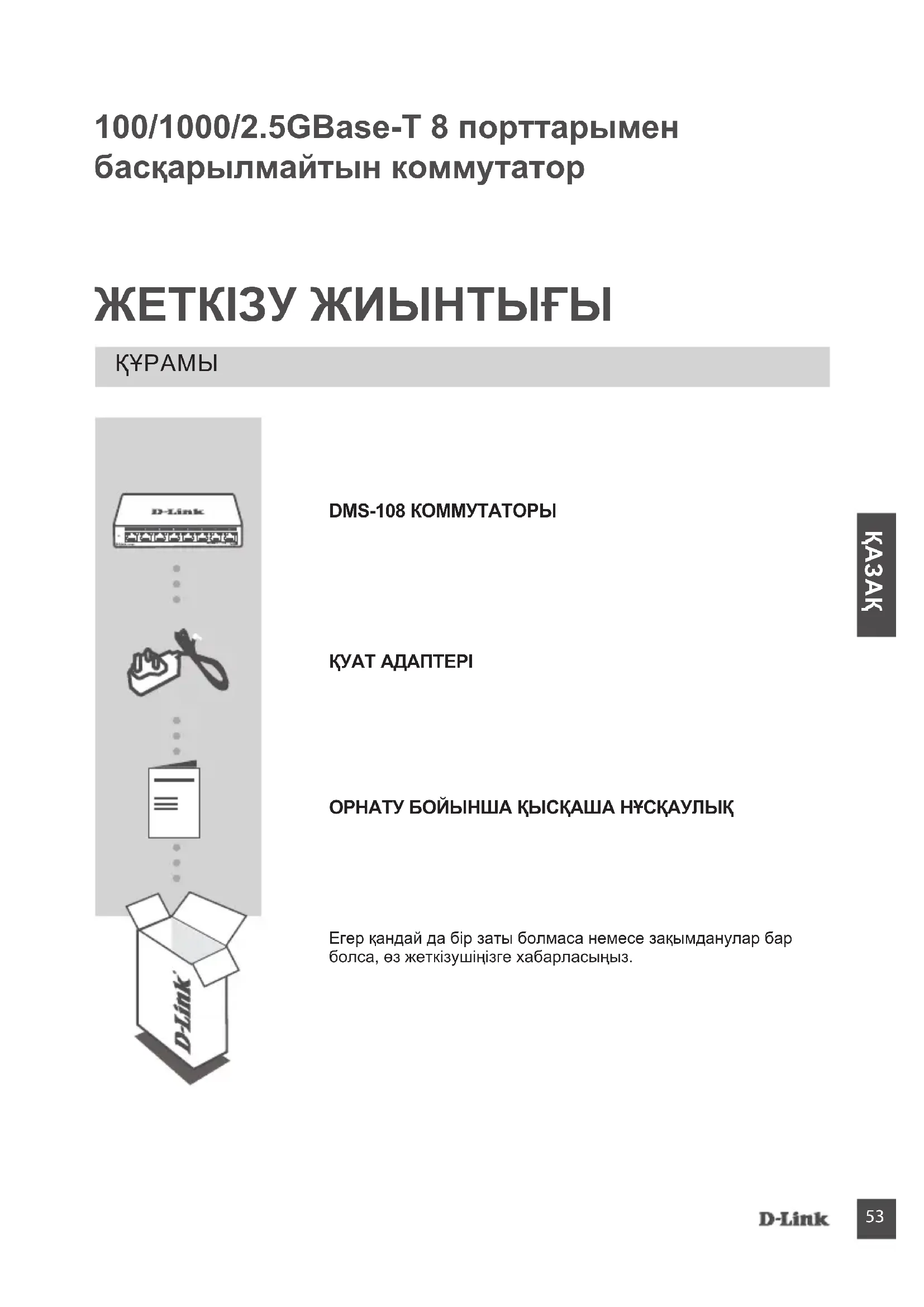

100/1000/2.5GBase-T 8 порттарымен басқарылмайтын коммутатор

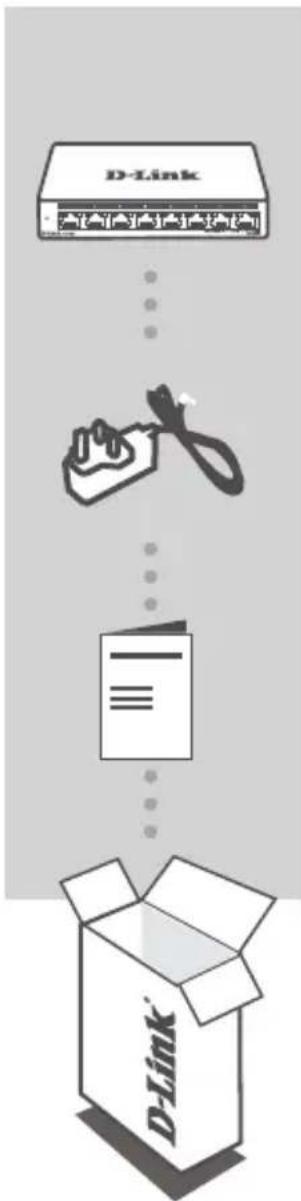

ЖЕТКІЗУ ЖИЫНТЫFЫ

КУРАМЫ

DMS-108 КОММУТАТОРЫ

КУАТ АДАПТЕРІ

Егер қандай да бір заты болмаса немесе зақымданулар бар болса, өз жеткізушіңізге хабарласыңыз.

OPHATY

КОММУТАТОРДЫ ОРНАТУ

1-кадам

Куат адаптерін коммутатордың артқы панелінде орналасқан тиісті жалғағышқа және электр розеткасына қосыңыз. Жанған куат индикаторы құрылғының куат көзінің қосылғанын білдіреді.

2-кадам

Ethernet-кабелін желілік құрылғыға және коммутатордағы 8 порттың біріне қосыңыз.

Курылғының портқа тиісті жолмен қосылғанына көз жеткізу үшін коммутатордағы тиісті Link/Act индикаторын тексеріңіз.

Орналасуы Тусі Жай-куйі Сипаттамасы
2.5GBase-T портына индикатор(1-8 порттар)	Көк	Жанып түр	Портка 2,5 Гбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Жасыл	Жанып түр	Портка 1000 Мбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Сары	Жанып түр	Портка 10/100 Мбит/с жылдамдықтағы құрылғы қосылған
		Жыпылықтайды	Портта деректерді табыстау орындалуда
	Жанбайды Жан	байды Құрылғы портка қосылмаған

Куат адаптерінің электр розеткасына және коммутатордың артқы панелінде орналасқан тиісті жалғағышка дұрыс қосылғанына көз жеткізіңіз.

Алдымен тиісті порттың жай-куйі индикаторының жанып түрганын/жыпылықтап түрганын тексеріңіз. Егер индикатор жанбаса/жыпылықтамаса, желілік құрылғыны басқа Ethernet-кабельдің көмегімен қосыңыз.
