| 製品の種類 | ネットワークスイッチ |
| ブランド | D-Link |
| モデル | DMS108 |
| ポート数 | 8ポート2.5G BASE-T |
| LEDインジケーター | ポートごとのLED（青：2.5G、緑：1000M、橙：10/100M）および電源ランプ |
| 電源 | 外部ACアダプター |
| 消費電力 | 5 W（推定） |
| 寸法（幅×奥行き×高さ） | 20×12×3 cm（推定） |
| 重量 | 300 g（推定） |
| 筐体素材 | プラスチック |
| 動作温度 | 0°C～40°C（推定） |
| 動作湿度 | 10%～90%（結露なきこと、推定） |
| 規格 | カナダ規格NMB-003（クラスB）に準拠 |
| 安全上の注意 | 掃除前に電源を抜き、分解しないでください。湿気や熱源を避けてください。 |
| お手入れと掃除 | 乾いた糸くずの出ない布 |
| 交換部品と修理 | 取り外せる部品はありません。修理は認定技術者のみ行ってください。 |
| リサイクル | 一般ゴミと一緒に捨てないでください。回収場所に持ち込んでください。 |
| 一般情報 | D-Linkは環境に配慮した製品設計を行っています。 |
よくある質問 - DMS108 D-LINK
ユーザーの質問 DMS108 D-LINK
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード スイッチ 無料でPDF形式で！マニュアルを見つける DMS108 - D-LINK 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 DMS108 ブランド D-LINK.

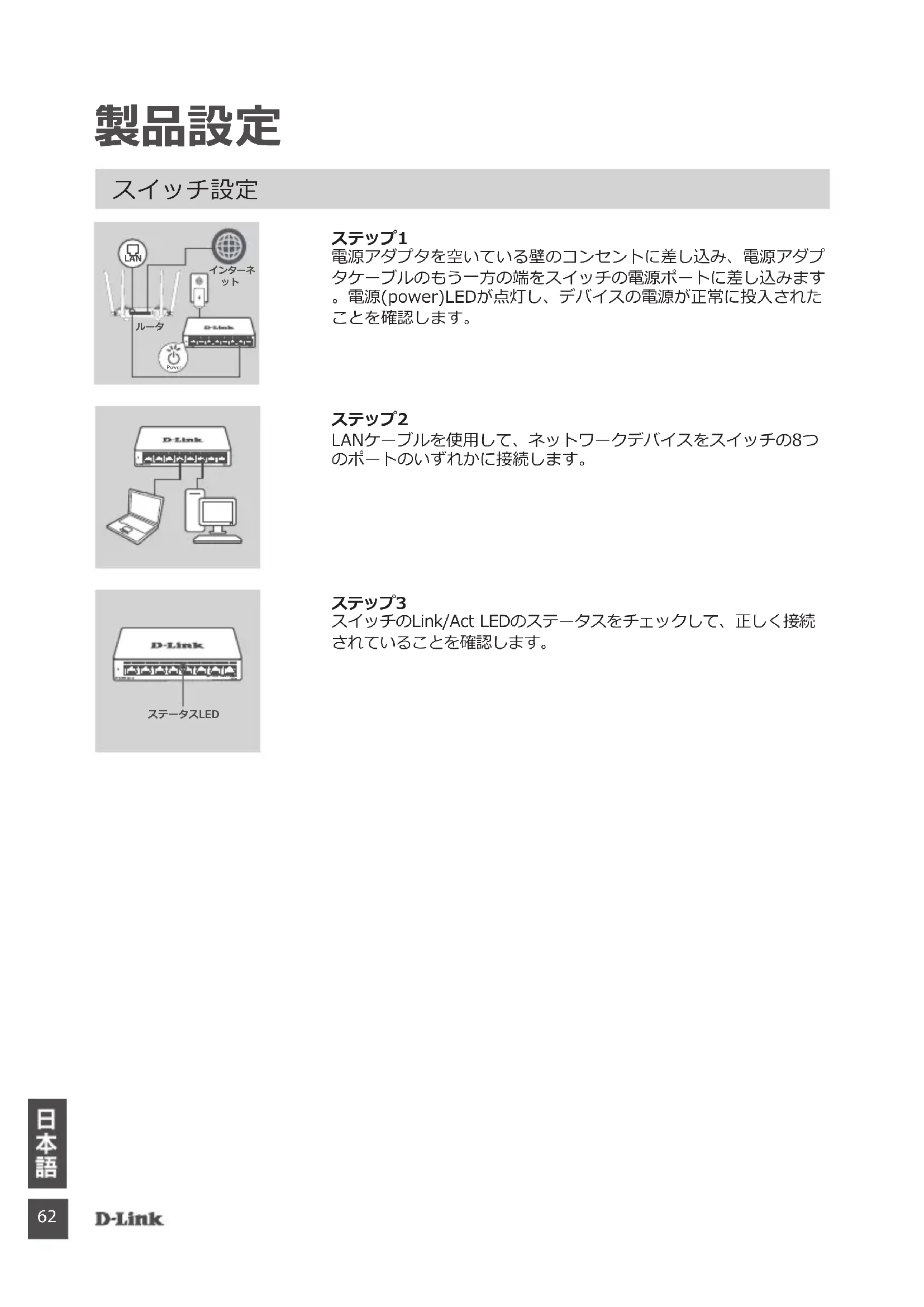

使用説明書 DMS108 D-LINK
電源アダプタを空いている壁のコンセントに差し込み、電源アダプタケーブルのもう一方の端をスイッチの電源ポートに差し込みます。電源(power)LEDが点灯し、デバイスの電源が正常に投入されたことを確認します。
ステップ2
LANケーブルを使用して、ネットワークデバイスをスイッチの8つのポートのいずれかに接続します。
スイッチのLink/Act LEDのステータスをチェックして、正しく接続されていることを確認します。
ポートLED接続速度
Link/Act LEDインジケータ
| Location Color Status | Description | ||
| 2.5G BASE-Tポート(ポート1-8)のLED | 青 | 点灯 2.5Gで接続しています | |
| 点滅 データを送受信しています | |||
| 緑 | 点灯 1000Mで接続しています | ||
| 点滅 データを送受信しています | |||
| 橙 | 点灯 10/100Mで接続しています | ||
| 点滅 データを送受信しています | |||
| オフ 消灯 リンクがありません | |||
トラブルシューティング
セットアップと設定の問題
1. 電源(Power)LEDが点灯しない場合はどうすればいいですか?
電源アダプタが壁のコンセントとスイッチの背面に正しく接続されているかどうかを確認してください。
2. 接続されたデバイスが検出されない場合はどうすればいいですか?
最初にポート LEDが点滅しているかどうかを確認します。ポート LEDが点灯しない場合は、別の LANケーブルを使用して、デバイスを接続してみてください。
TECHNICAL SUPPORT
この度は弊社製品をお買い上げいただき、誠にありがとうございます。
製品に同梱されている保証書の購入元にお問い合わせください。
この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。
取扱説明書に従って正しい取り扱いをして下さい。 VCCI-B
