DMS108 - Переключатель D-LINK - Бесплатное руководство пользователя

Тип продукта	Сетевой коммутатор
Марка	D-Link
Модель	DMS108
Количество портов	8 портов 2.5G BASE-T
Светодиодные индикаторы	Светодиод на порт (синий 2.5G, зеленый 1000M, оранжевый 10/100M) и индикатор питания
Питание	Внешний сетевой адаптер
Энергопотребление	5 Вт (оценка)
Размеры (Д×Ш×В)	20 × 12 × 3 см (оценка)
Вес	300 г (оценка)
Материал корпуса	Пластик
Рабочая температура	от 0°C до 40°C (оценка)
Рабочая влажность	от 10% до 90% без конденсации (оценка)
Стандарты	Соответствует канадскому стандарту NMB-003 (класс B)
Безопасность	Отключать перед чисткой, не разбирать, избегать влаги и источников тепла
Обслуживание и чистка	Сухая безворсовая ткань
Запчасти и ремонтопригодность	Нет съемных деталей, ремонт только уполномоченным специалистом
Утилизация	Не выбрасывать с бытовыми отходами, сдать в пункт приема
Общая информация	D-Link разрабатывает свои продукты экологично

Часто задаваемые вопросы - DMS108 D-LINK

Что делать, если индикатор питания не горит?

Убедитесь, что адаптер питания правильно подключен к розетке и к задней панели коммутатора. Если индикатор по-прежнему не горит, попробуйте другую розетку или обратитесь в службу поддержки.

Что делать, если подключенное устройство не обнаруживается?

Проверьте, мигает ли индикатор соответствующего порта. Если он не горит, попробуйте другой кабель LAN или подключите устройство к другому порту. Также убедитесь, что устройство включено.

Как подключить коммутатор?

Подключите сетевой адаптер к розетке и к порту питания коммутатора. Затем с помощью кабеля LAN подключите ваши устройства (компьютер, интернет-бокс) к одному из 8 портов. Светодиодные индикаторы загорятся, подтверждая подключение.

Что означают светодиоды на портах?

Каждый порт имеет светодиод, указывающий скорость подключения: синий постоянный для 2.5 Gbps, зеленый постоянный для 1000 Mbps, оранжевый постоянный для 10/100 Mbps. Если светодиод мигает, это означает активность передачи данных.

Можно ли использовать любой кабель LAN?

Да, но для оптимальной производительности используйте кабель категории 5e или выше, особенно для подключений 2.5 Gbps. Избегайте поврежденных кабелей.

Как чистить коммутатор?

Всегда отключайте устройство перед чисткой. Используйте сухую безворсовую ткань для протирки поверхности. Не проливайте жидкость и не вставляйте предметы в отверстия.

Что делать с устройством по окончании срока службы?

Не выбрасывайте коммутатор с бытовыми отходами. В соответствии с правилами сдайте его в пункт приема для переработки. Так вы поможете защите окружающей среды.

Совместим ли коммутатор с моим интернет-боксом?

Да, D-Link DMS108 - это неуправляемый коммутатор, который работает с любым маршрутизатором или интернет-боксом, имеющим порт Ethernet. Просто подключите бокс к одному из портов коммутатора.

Какова максимальная скорость на порт?

Каждый порт поддерживает до 2.5 Gbps в режиме 2.5GBASE-T с обратной совместимостью 1000BASE-T (1 Gbps) и 10/100 Mbps.

Как устранить проблемы с прерывистым соединением?

Проверьте качество кабелей и их подключение. Попробуйте сменить порт или перезагрузить коммутатор, отключив его на несколько секунд. Убедитесь, что устройства настроены на DHCP или используют совместимые IP-адреса.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMS108 D-LINK

РЪКОВОДСТВО ЗА БЪРЗА ИНСТАЛАЦИЯ

STRUČNÁ INŠTALAČNÁ PRÍRUČKA

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

ОРНАТУ БОЙЫНША КЫСКАША НУСКАУЛЫК

快速安裝指南

PETUNJUK PEMASANGAN CEPAT

クイックインストールガイド

PRODUCT SETUP

SWITCH SET-UP

Step 1

1. КАКВО ДА НАПРАВИТЕ, АКО LED-ИНДИКАТОРЪТ ЗА ЗАХРАНВАНЕТО НА СВЕТВА?

1. КАКВО ДА ПРАВЯ, АКО ДАДЕНО СВЪРЗАНО УСТРОЙСТВО НЕ СЕ ОТКРИВА?

ТЕХНИЧЕСКА ПОДДРЪЖКА

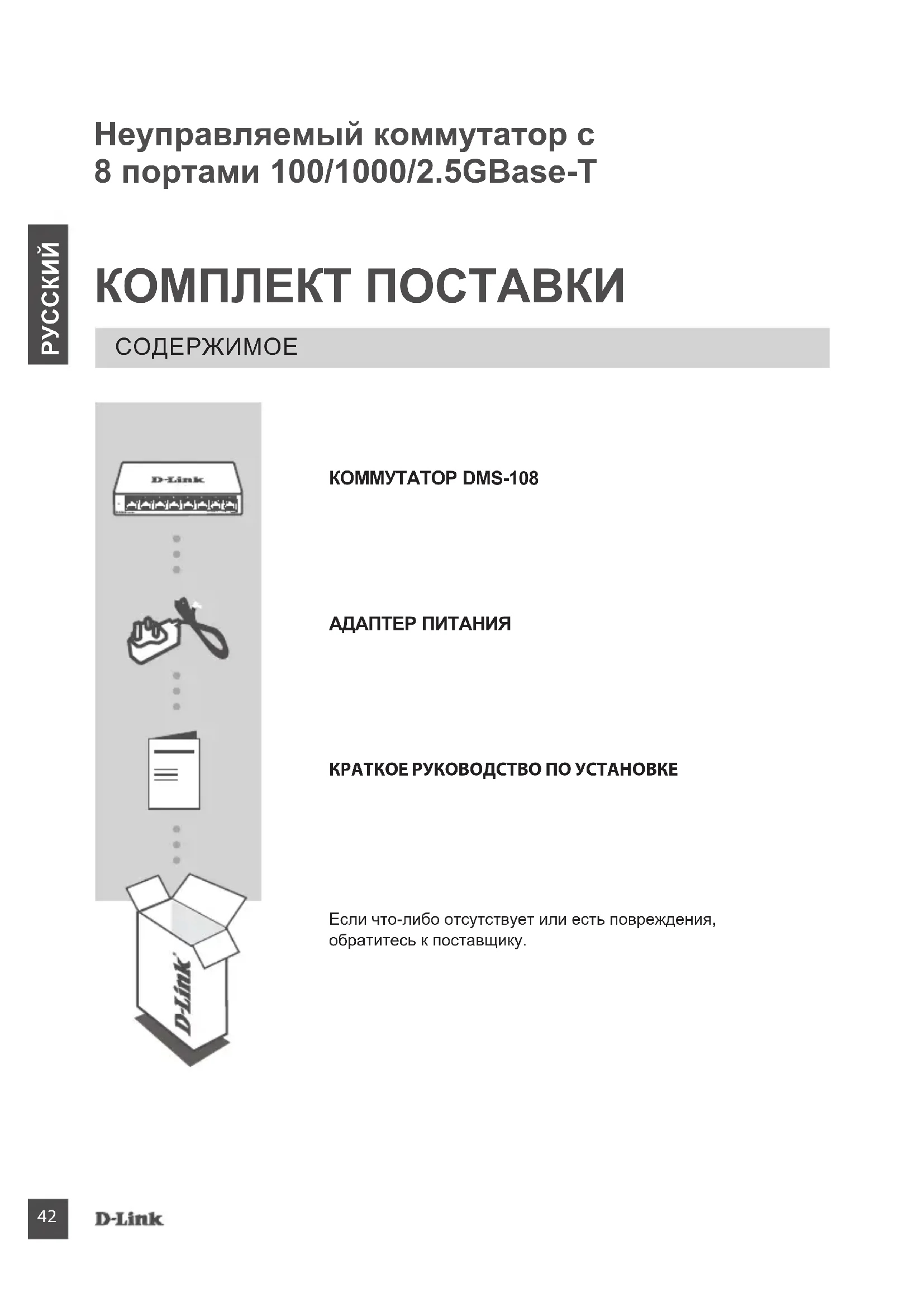

Неуправляемый коммутатор с 8 портами 100/1000/2.5GBase-T

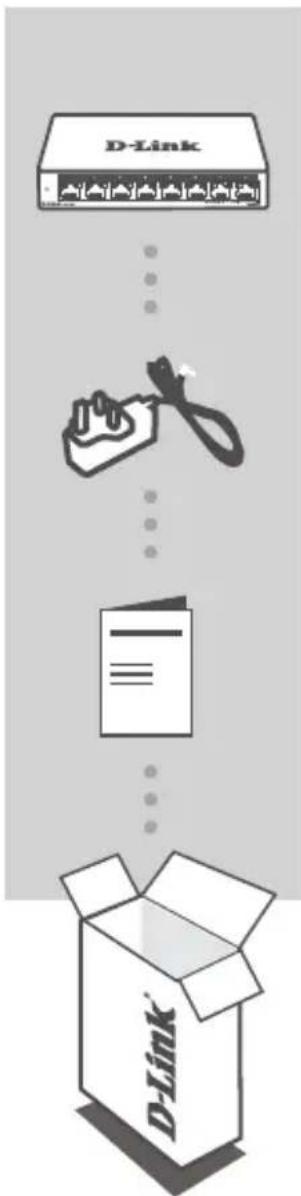

КОМПЛЕКТ ПОСТАВКИ

СОДЕРЖИМОЕ

KOMMYTATOP DMS-108

АДАПТЕР ПИТАНИЯ

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

Если что-либо отсутствует или есть повреждения, обратитесь к поставщику.

УСТАНОВКА

УСТАНОВКА КОМMYТАТОРА

War 1

Подключите адаптер питания к соответствующему разъему, расположенному на задней панели коммутатора, и к электрической розетке. Загоревшийся индикатор питания означает, что питание устройства включено.

War 2

Подключите Ethernet-кабель к сетевому устройству и к одному из 8 портов на коммутаторе.

D-Link Индикатор состояния

War 3

Проверьте соответствующий индикатор Link/Act на коммутаторе, чтобы убедиться в том, что устройство подключено к порту надлежащим образом.

ИНДИКАТОРЫ ПОРТОВ

ИНДИКАТОРЫ Link/Act

Расположение Цвет	Состояние Описание
Индикатор на порт 2.5GBase-T (Порты 1-8)	Синий	Горит
		Мигает
	Зеленый	Горит
		Мигает
	Желтый	Горит
		Мигает
	Не горит Не горит Устройство не подключено к порту

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМЫ УСТАНОВКИ И НАСТРОЙКИ

1. ЧТО ДЕЛАТЬ, ЕСЛИ ИНДИКАТОР ПИТАНИЯ НЕ ГОРИТ?

Убедитесь, что адаптер питания подключен к электрической розетке и к соответствующему разъему, расположенному на задней панели коммутатора, надлежащим образом.

2. ЧТО ДЕЛАТЬ, ЕСЛИ ПОДКЛЮЧЕННОЕ УСТРОЙСТВО НЕ ОПРЕДЕЛЯЕТСЯ?

Сначала проверьте, горит/мигает ли индикатор состояния соответствующего порта. Если индикатор не горит/не мигает, подключите сетевое устройство с помощью другого Ethernet-кабеля.

Технические характеристики
Аппаратное обеспечение
Аппаратная версия	• A1
Интерфейсы	• 8 порта 100/1000/2.5GBase-T
Индикаторы	• Power• Link/Activity (на порт)
Функционал
Стандарты и функции • IEEE 802.3	10Base-T• IEEE 802.3u 100Base-TX• IEEE 802.3ab 1000Base-T• IEEE 802.3bz 2.5GBase-T• Управление потоком IEEE 802.3x• IEEE 802.1p QoS• IEEE 802.3az Energy-Efficient Ethernet (EEE)• Автоматическое определение MDI/MDIX на всех портах
Производительность
Метод коммутации • Store-and-forward
Коммутационная матрица • 40 Гбит/с
Макс. скорость перенаправления 64-байтных пакетов	• 29,76 Mpps
Размер таблицы MAC-адресов • 4K записей
Изучение MAC-адресов • Автоматическое изучение
Буфер пакетов • 8.1 Мбит
Физические параметры и условия эксплуатации
Размеры (Д х Ш х В) • 145 х 82 х 28 мм
Вес • 343 г
Питание • Внешний адаптер питания: - Вход: 100-240 В переменного тока, 50/60 Гц- Выход: 12 В/1 А
Макс. потребляемая мощность • 8,586 Вт
Температура • Рабочая: от 0 до 40 °C• Хранения: от -10 до 70 °C
Влажность • При эксплуатации: от 10% до 90% без конденсата• При хранении: от 5% до 90% без конденсата
MTBF (часы) • 724 033,96
Тепловыделение • 8,58 Вт (29,30 БТЕ/час)
Сертификаты
Безопасность • LVD	• BSMI
EMI/EMC • CE Class B	• RCM Class B• FCC Class B• VCCI Class B• IC Class B• BSMI Class B

^1 Интерфейс 2.5G Ethernet поддерживает только фиксированный режим.
^2 Поддерживается только на интерфейсе 1G Ethernet.

Правила и условия безопасной эксплуатации

Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь, что устройство, адаптер питания и кабели не имеют механических повреждений. Устройство должно быть использовано только по назначению, в соответствии с кратким руководством по установке.

Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и хорошо проветриваемом помещении с нормальной влажностью, в стороне от мощных источников тепла. Не используйте его на улице и в местах с повышенной влажностью. Не размещайте на устройстве посторонние предметы.

Вентиляционные отверстия устройства должны быть открыты. Температура окружающей среды в непосредственной близости от устройства и внутри его корпуса должна быть в пределах от 0 до +40 °C.

Используйте адаптер питания только из комплекта поставки устройства. Не включайте адаптер питания, если его корпус или кабель повреждены. Подключайте адаптер питания только к исправным розеткам с параметрами, указанными на адаптере питания. Для подключения необходима установка легкодоступной розетки вблизи оборудования.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте жидкие/аэрозольные очистители или магнитные/статические устройства для очистки. Избегайте попадания влаги в устройство и адаптер питания.

Устройство должно также быть заземлено, если это предусмотрено конструкцией корпуса или вилки на кабеле питания.

Срок службы устройства - 2 года.

Гарантийный период исчисляется с момента приобретения устройства у официального дилера на территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на наклейке с техническими данными.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, А - октябрь, В - ноябрь, С - декабрь.

При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет.

Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме официальных праздничных дней. Звонок бесплатный по всей России.

Техническая поддержка D-Link:

8-800-700-5465

Техническая поддержка через Интернет:

http://www.dlink.ru
