DMS108 - Перемикач D-LINK - Безкоштовний посібник користувача

Тип продукту	Мережевий комутатор
Бренд	D-Link
Модель	DMS108
Кількість портів	8 портів 2.5G BASE-T
Світлодіодні індикатори	Світлодіод на порт (синій 2.5G, зелений 1000M, помаранчевий 10/100M) та індикатор живлення
Живлення	Зовнішній блок живлення
Споживання електроенергії	5 Вт (приблизно)
Розміри (Д×Ш×В)	20 × 12 × 3 см (приблизно)
Вага	300 г (приблизно)
Матеріал корпусу	Пластик
Робоча температура	0°C до 40°C (приблизно)
Робоча вологість	10% до 90% без конденсації (приблизно)
Стандарти	Відповідає стандарту NMB-003 Канади (клас B)
Безпека	Відключати перед чищенням, не розбирати, уникати вологи та джерел тепла
Обслуговування та чищення	Суха безворсова тканина
Запчастини та ремонтопридатність	Жодних деталей, що підлягають заміні, ремонт лише уповноваженим фахівцем
Утилізація	Не викидати разом із побутовими відходами, здати в пункт прийому
Загальна інформація	D-Link проєктує свої продукти з урахуванням екології

Часті запитання - DMS108 D-LINK

Що робити, якщо індикатор живлення не світиться?

Перевірте, чи блок живлення правильно підключено до розетки та задньої панелі комутатора. Якщо індикатор не світиться, спробуйте іншу розетку або зверніться до технічної підтримки.

Що робити, якщо підключений пристрій не визначається?

Перевірте, чи блимає індикатор відповідного порту. Якщо він не світиться, спробуйте інший LAN-кабель або підключіть пристрій до іншого порту. Також переконайтеся, що пристрій увімкнено.

Як підключити комутатор?

Підключіть блок живлення до розетки та до порту живлення комутатора. Потім використовуйте LAN-кабель для підключення ваших пристроїв (комп'ютер, інтернет-бокс) до одного з 8 портів. Світлодіодні індикатори засвітяться, підтверджуючи з'єднання.

Що означають світлодіоди на портах?

Кожен порт має світлодіод, який вказує швидкість з'єднання: постійний синій – 2,5 Гбіт/с, постійний зелений – 1000 Мбіт/с, постійний помаранчевий – 10/100 Мбіт/с. Якщо світлодіод блимає, це означає передачу даних.

Чи можна використовувати будь-який LAN-кабель?

Так, але для оптимальної продуктивності використовуйте кабель категорії 5e або вище, особливо для з'єднань 2,5 Гбіт/с. Уникайте пошкоджених кабелів.

Як чистити комутатор?

Завжди відключайте пристрій перед чищенням. Використовуйте суху безворсову тканину для протирання поверхні. Не проливайте рідину та не вставляйте предмети в отвори.

Що робити з пристроєм після закінчення терміну служби?

Не викидайте комутатор разом із побутовими відходами. Відповідно до нормативів, здайте його в пункт прийому для переробки. Таким чином ви сприятимете захисту навколишнього середовища.

Чи сумісний комутатор з моїм інтернет-боксом?

Так, D-Link DMS108 — це некерований комутатор, який працює з будь-яким роутером або інтернет-боксом, що має порт Ethernet. Достатньо підключити бокс до одного з портів комутатора.

Яка максимальна швидкість на порт?

Кожен порт підтримує до 2,5 Гбіт/с у режимі 2.5GBASE-T, зі зворотною сумісністю 1000BASE-T (1 Гбіт/с) та 10/100 Мбіт/с.

Як вирішити проблеми з переривчастим з'єднанням?

Перевірте якість кабелів та їх підключення. Спробуйте змінити порт або перезавантажити комутатор, відключивши його на кілька секунд. Переконайтеся, що пристрої налаштовані на DHCP або мають сумісні IP-адреси.

ПОСІБНИК КОРИСТУВАЧА DMS108 D-LINK

КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

Київ, вул. Межигірська, 87-А

Тел.: [phone]

E-mail: [e-mail]

Moldova

Chisinau; str.C.Negruzzi-8

Tel: [phone]

E-mail:[e-mail]

Беларусь

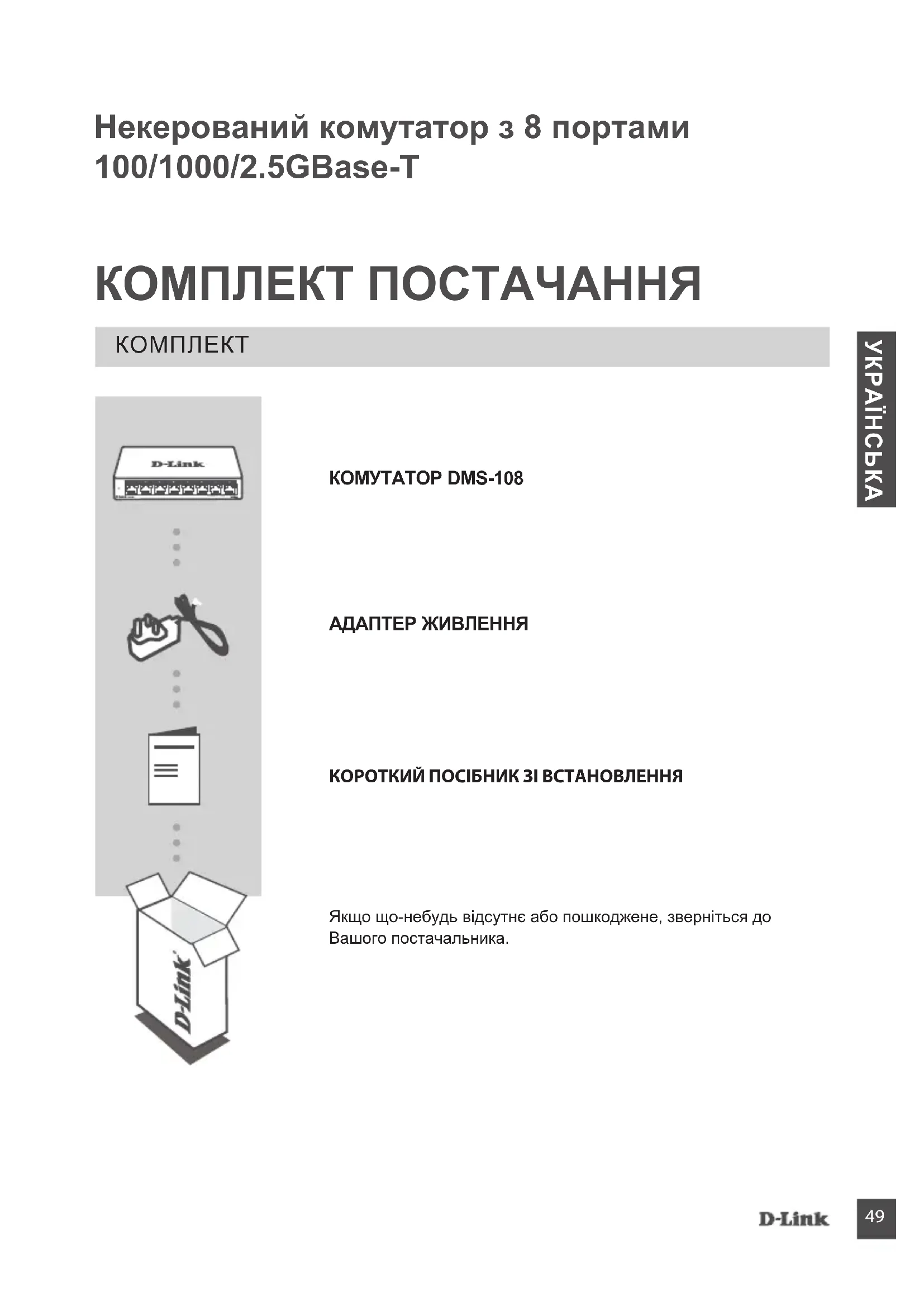

Некерований комутатор з 8 портами 100/1000/2.5GBase-T

КОМПЛЕКТ ПОСТАЧАННЯ

КОМПЛЕКТ

KOMYTATOP DMS-108

АДАПТЕР ЖИВЛЕННЯ

КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

Якщо що-небудь відсутнє або пошкоджене, зверніться до Вашого постачальника.

ВСТАНОВЛЕННЯ

ВСТАНОВЛЕННЯ КОМУТАТОРА

Крок 1

Підключіть адаптер живлення до відповідного роз'єму на задній панелі комутатора та до електричної розетки. Індикатор світиться, коли живлення комутатора увімкнене.

Крок 2

Підключіть Ethernet-кабель до пристрою і до одного з портів Ethernet на комутаторі.

D-Link Индикатор стану

Крок 3

Перевірте відповідний індикатор Link/Act на комутаторі, щоб переконатися, що пристрій належним чином підключено до порту.

ІНДИКАТОРИ ПОРТІВ

ІНДИКАТОРИ Link/Act

Розташування Колір	Стан Опис
Індикатор на порт2.5GBase-T(Порти 1-8)	Синій	Світиться	До порту підключено пристрій на швидкості 2,5 Гбіт/с
		Блимає	На порту виконується передача даних
	Зелений	Світиться	До порту підключено пристрій на швидкості 1000 Мбіт/с
		Блимає	На порту виконується передача даних
	Жовтий	Світиться	До порту підключено пристрій на швидкості 10/100 Мбіт/с
		Блимає	На порту виконується передача даних
	Не світиться Не	світиться Пристрій не	підключено до порту

ПОШУК ТА ВИПРАВЛЕННЯ НЕСПРАВНОСТЕЙ

ПРОБЛЕМИ ПРИ ВСТАНОВЛЕННІ ТА НАЛАГОДЖЕННІ

1. ЩО РОБИТИ, ЯКЩО ІНДИКАТОР ЖИВЛЕННЯ НЕ СВІТИТЬСЯ?

Переконайтеся, що адаптер живлення підключено до електричної мережі та до відповідного роз'єму на задній панелі комутатора належним чином.

2. ЩО РОБИТИ, ЯКЩО ПІДКЛЮЧЕНИЙ МЕРЕЖЕВИЙ ПРИСТРІЙ НЕ ВИЗНАЧАЄТЬСЯ?

Спочатку перевірте, горить / блимає індикатор стану відповідного порту. Якщо індикатор не горить / не блимає, підключіть мережний пристрій за допомогою іншого Ethernet-кабелю.

ТЕХНІЧНА ПІДТРИМКА

Оновлення програмного забезпечення та документація доступні на Інтернет-сайтах нашої корпорації.

Корпорація D-Link надає безкоштовну підтримку для клієнтів протягом гарантійного терміну.

Клієнти можуть звернутися до групи технічної підтримки D-Link за телефоном або через Інтернет.
