Тип продукту	Вулична купольна камера спостереження
Бренд	D-Link
Модель	Vigilance DCS4614EK
Живлення	12 В / 1,5 А (адаптер опціональний) або PoE (Power over Ethernet)
Мережевий інтерфейс	Ethernet RJ-45
Зберігання	Слот для карти microSD
Нічне бачення	Вбудований інфрачервоний світлодіод
Налаштування об'єктива	Вертикальний та горизонтальний кут регулюються вручну, зум та фокус через веб-інтерфейс
Монтаж	Стеля або стіна, з комплектом для монтажу в комплекті
Водонепроникність	Водонепроникний роз'єм Ethernet в комплекті, для інших кабелів рекомендується водонепроникна стрічка
Системні вимоги	Microsoft Windows, Internet Explorer 11
Програмне забезпечення керування	Майстер налаштування D-Link та D-ViewCam (завантажується з dlink.com/support)
Скидання до заводських налаштувань	Кнопка скидання (утримувати >5 секунд)
Вміст коробки	Камера, водонепроникний роз'єм, монтажний комплект, шестигранний ключ, наклейка для вирівнювання, документація
Догляд та чищення	Відключіть перед чищенням, використовуйте суху безворсову тканину
Безпека	Не ремонтуйте та не розбирайте, уникайте впливу води, крім зовнішнього використання, знімайте статичну електрику перед маніпуляціями

Часті запитання - Vigilance DCS4614EK D-LINK

Як встановити камеру D-Link Vigilance DCS4614EK?

Настійно рекомендується налаштувати та протестувати камеру перед встановленням. Для фізичного монтажу зніміть кришку купола за допомогою викрутки T10/T15, розмістіть наклейку для вирівнювання, просвердліть три отвори діаметром 4 мм на глибину 30 мм, вставте дюбелі, закріпіть основу камери за допомогою гвинтів, що входять до комплекту, потім встановіть накладку та кришку.

Як скинути камеру до заводських налаштувань?

Знайдіть кнопку скидання на кабелі камери. Утримуйте її натиснутою більше п'яти секунд, потім відпустіть. Камера перезавантажиться з налаштуваннями за умовчанням.

Як налаштувати камеру вперше?

Підключіть камеру через адаптер 12В/1.5А або PoE, з'єднайте її з комп'ютером за допомогою кабелю Ethernet. Завантажте та запустіть майстер налаштування з dlink.com/support. Майстер покаже IP-адресу камери. Натисніть 'Link', щоб відкрити веб-інтерфейс, потім створіть пароль (8-30 символів, літери та цифри).

Які можливі режими живлення?

Камеру можна живити або через мережевий адаптер 12В/1.5А (не входить до комплекту), або через PoE (Power over Ethernet) за допомогою кабелю Ethernet, підключеного до PoE-комутатора.

Як отримати доступ до веб-інтерфейсу камери?

Відкрийте веб-браузер і введіть IP-адресу камери (за замовчуванням 192.168.0.20 статична). Введіть пароль адміністратора, створений під час налаштування, потім натисніть 'Login'.

Камера не отримує IP-адресу через DHCP, що робити?

Якщо немає доступного сервера DHCP, камера використовуватиме статичну IP-адресу за замовчуванням 192.168.0.20. Переконайтеся, що ваш комп'ютер знаходиться в тій самій підмережі (наприклад, 192.168.0.x), щоб отримати доступ.

Як захистити зовнішні кабелі від вологи?

Використовуйте водонепроникний роз'єм Ethernet, що входить до комплекту, дотримуючись інструкцій: розмістіть шайбу, протягніть кабель, обтисніть роз'єм RJ-45, підключіть його, закрутіть роз'єм. Для роз'єму живлення та кнопки скидання (негерметичних) обмотайте кожен водонепроникною стрічкою.

Як відрегулювати кут огляду камери?

Вертикальний та горизонтальний кут регулюються вручну шляхом послаблення відповідних гвинтів регулювання на камері. Зум та фокус регулюються через веб-інтерфейс камери.

Що робити, якщо я забув пароль камери?

Виконайте апаратне скидання, утримуючи кнопку скидання натиснутою більше п'яти секунд. Це скине всі налаштування, включаючи пароль. Після цього потрібно буде налаштувати камеру заново.

Як чистити камеру?

Завжди відключайте пристрій перед чищенням. Використовуйте лише суху безворсову тканину для чищення зовнішньої поверхні. Не проливайте рідину та не вставляйте жодних предметів у отвори.

ПОСІБНИК КОРИСТУВАЧА Vigilance DCS4614EK D-LINK

Київ, вул. Межигірська, 87-А

Тел.: [phone]

E-mail: [e-mail]

Moldova

Chisinau; str.C.Negruzzi-8

Tel: [phone]

E-mail:[e-mail]

Беларусь

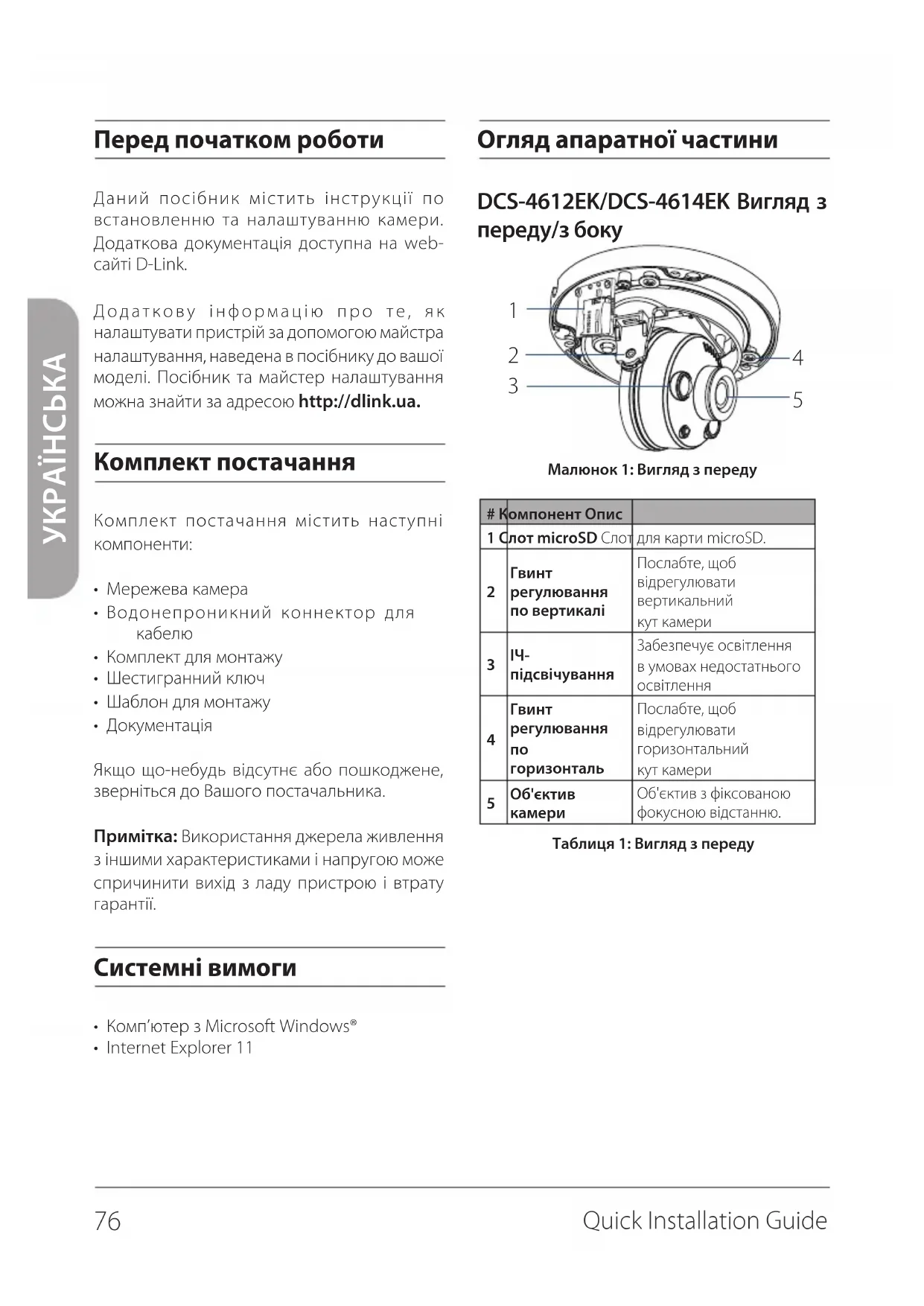

Перед початком роботи

Даний посібник містить інструкції по встановленню та налаштуванню камери. Додаткова документація доступна на web-сайті D-Link.

Додаткову інформацію про те, як налаштувати пристрій за допомогою майстра налаштування, наведена в посібнику до вашої моделі. Посібник та майстер налаштування можна знайти за адресою http://dlink.ua.

Комплект постачання

Комплект постачання містить наступні компоненти:

Якщо що-небудь відсутнє або пошкоджене, зверніться до Вашого постачальника.

Примітка: Використання джерела живлення з іншими характеристиками і напругою може спричинити вихід з ладу пристрою і втрату гарантії.

Системні вимоги

• Комп'ютер з Microsoft Windows®
• Internet Explorer 11

Огляд апаратної частини

DCS-4612EK/DCS-4614EK Вигляд з переду/з боку

1 2 3 4 5

Малюнок 1: Вигляд з переду

#	Компонент Опис
1	Слот microSD Слот	для карти microSD.
2	Гвинт регулювання по вертикалі	Послабте, щоб відрегулювати вертикальний кут камери
3	ІЧ- підсвічування	Забезпечує освітлення в умовах недостатнього освітлення
4	Гвинт регулювання по горизонталь	Послабте, щоб відрегулювати горизонтальний кут камери
5	Об'єктив камери	Об'єктив з фіксованою фокусною відстанню.

Таблиця 1: Вигляд з переду

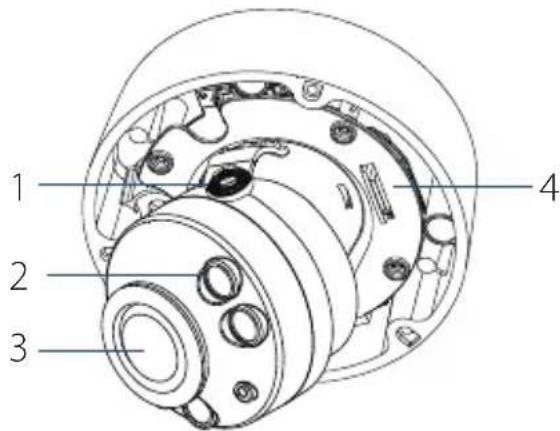

DCS-4618EK Вигляд з переду/з боку

1 2 3 4

Малюнок 2: Вигляд з переду

#	Компонент Опис
1	Слот microSD Слот	для карти microSD.
2	Світлочутливий датчик	Використовується для визначення умов освітлення.
3	ІЧ- підсвічування	Забезпечує освітлення в умовах недостатнього освітлення
4	Гвинт регулювання по вертикалі	Послабте, щоб відрегулювати вертикальний кут камери

Таблиця 2: Вигляд з переду

#	Компонент Опис
1	Ethernet-роз'єм	Роз'єм RJ-45 для підключення Ethernet-кабелю, а також для подачі живлення камери за технологією Power over Ethernet (PoE).
2	Роз'єм живлення	Роз'єм для підключення адаптера живлення 12 В/1,5 А (адаптер не входить до комплекту постачання).
3	Кнопка скидання налаштувань (Reset)	Натисніть і утримуйте кнопку протягом 5 секунд для скидання налаштувань камери.

Таблиця 3: Опис інтерфейсів кабелю
