DCS4705E - Камера спостереження D-LINK - Безкоштовний посібник користувача

Тип продукту	Зовнішня кулеподібна камера спостереження
Роздільна здатність	5 Мегапікселів
Стиснення відео	H.265
Живлення	PoE (живлення через Ethernet) або адаптер живлення 12V DC 1,5A (опціонально)
Підключення	Ethernet RJ-45
Нічне бачення	Вбудовані ІЧ-світлодіоди
Регульований кут	Так, за допомогою регулювального кільця
Скидання	Кнопка скидання (10 секунд)
Монтаж	На стіну з комплектом для монтажу
Герметизація	Герметичний з'єднувач для кабелю Ethernet (зовнішнє встановлення)
Клас захисту	Зовнішній
Налаштування	Майстер налаштування D-Link Setup Wizard або веб-браузер
Віддалений доступ	Так, через браузер або додаток
Сертифікати	Клас A CISPR 32, NMB-003 Канада
Матеріал	Міцний метал та пластик
Розміри	Не вказано
Вага	Не вказано

Часті запитання - DCS4705E D-LINK

Як скинути камеру до заводських налаштувань?

Натисніть і утримуйте кнопку скидання протягом 10 секунд. Камера перезавантажиться зі стандартними заводськими налаштуваннями.

Чи можна використовувати камеру без адаптера живлення?

Так, якщо ваша мережа підтримує Power over Ethernet (PoE), ви можете живити камеру через кабель Ethernet без адаптера живлення.

Як отримати доступ до камери через браузер?

Використовуйте Майстер налаштування D-Link Setup Wizard, щоб знайти IP-адресу камери. Натисніть Link, щоб відкрити браузер, потім увійдіть з іменем користувача admin та порожнім паролем (або тим, який ви встановили).

Що робити, якщо майстер налаштування не знаходить камеру?

Перевірте, чи камера увімкнена (через PoE або адаптер). Переконайтеся, що кабель Ethernet добре під'єднано. Якщо проблема не зникає, скиньте камеру до заводських налаштувань, натиснувши кнопку скидання на 10 секунд.

Як герметично встановити камеру на вулиці?

Використовуйте наданий герметичний з'єднувач. Пропустіть круглий кабель Ethernet через з'єднувач, обтисніть роз'єм RJ-45, підключіть його, потім закрутіть з'єднувач для утворення герметичного ущільнення. Якщо використовуєте адаптер живлення, оберніть з'єднання герметичною стрічкою.

Яка максимальна роздільна здатність камери?

Камера забезпечує роздільну здатність 5 Мегапікселів (2560x1920 пікселів) зі стисненням H.265 для високої якості зображення та зменшеної пропускної здатності.

Як змінити пароль адміністратора?

Під час першого підключення через майстер налаштування або браузер ви можете змінити ID адміністратора та пароль, поставивши відповідні позначки. Дотримуйтесь інструкцій на екрані.

Чи сумісна камера з PoE?

Так, вона підтримує Power over Ethernet (PoE). Підключіть кабель Ethernet до комутатора PoE або інжектора PoE для живлення камери та передачі даних.

Чи можна регулювати кут камери після встановлення?

Так, послабте регулювальне кільце, повернувши проти годинникової стрілки, відрегулюйте кут камери, потім затягніть кільце за годинниковою стрілкою, щоб зафіксувати положення.

Що входить до комплекту?

Комплект включає камеру DCS-4705E, кабель герметичного з'єднувача, гумову заглушку для роз'єму живлення, монтажний комплект, CD-ROM з посібником та програмним забезпеченням, і короткий посібник зі встановлення.

ПОСІБНИК КОРИСТУВАЧА DCS4705E D-LINK

КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

Київ, вул. Межигірська, 87-А

Тел.: [phone]

E-mail: [e-mail]

Moldova

Chisinau; str.C.Negruzzi-8

Tel: [phone]

E-mail:[e-mail]

Беларусь

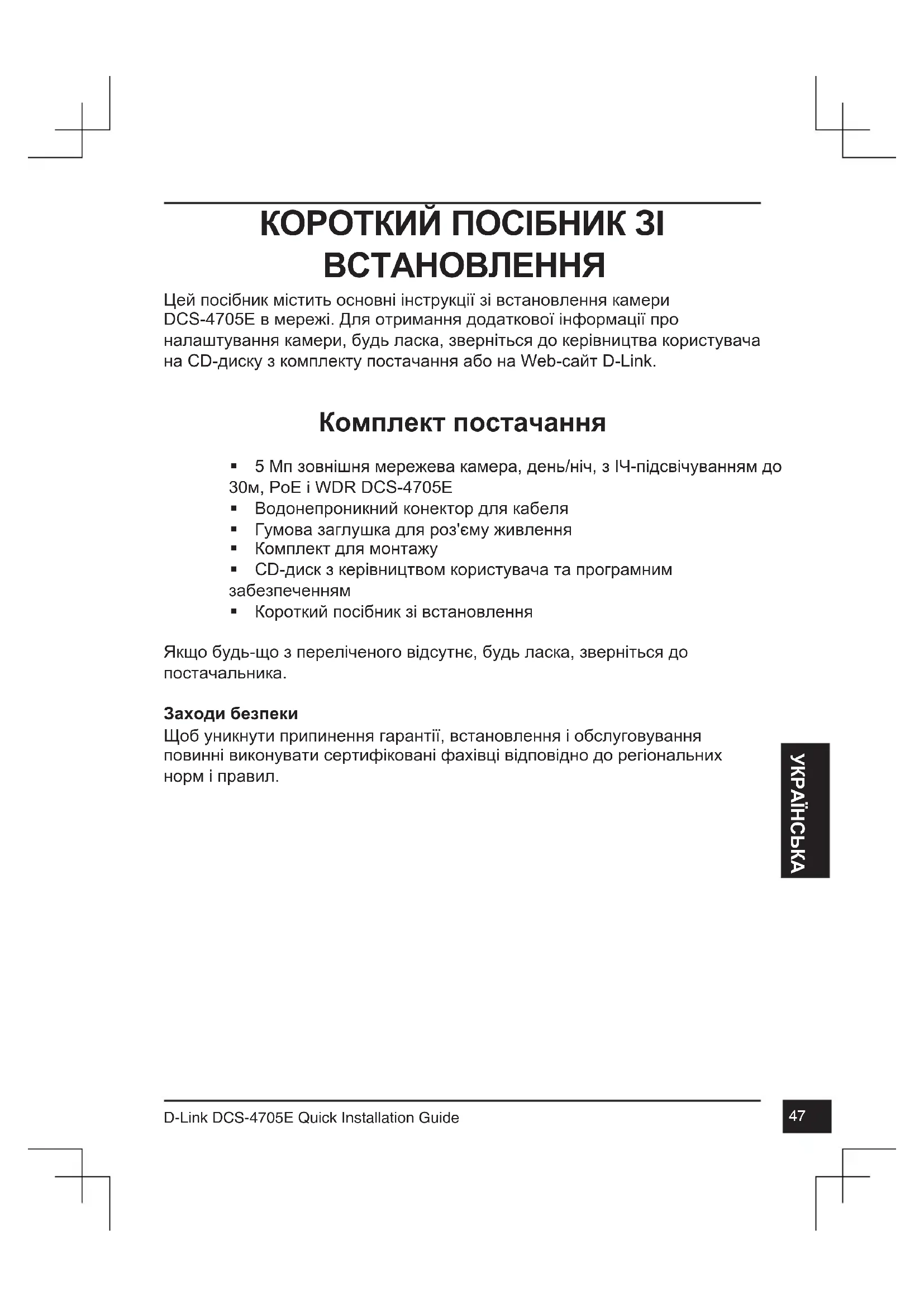

КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

Цей посібник містить основні інструкції зі встановлення камери DCS-4705E в мережі. Для отримання додаткової інформації про налаштування камери, будь ласка, зверніться до керівництва користувача на CD-диску з комплекту постачання або на Web-сайт D-Link.

Комплект постачання

• 5 Мп зовнішня мережева камера, день/ніч, з Ч-підсвічуванням до 30м, PoE і WDR DCS-4705E
  ■ Водонепроникний конектор для кабеля
  ■ Гумова заглушка для роз'єму живлення
• Комплект для монтажу
• CD-диск з керівництвом користувача та програмним забезпеченням
  Короткий посібник зі встановлення

Якщо будь-що з переліченого відсутнє, будь ласка, зверніться до постачальника.

Заходи безпеки

Щоб уникнути припинення гарантії, встановлення і обслуговування повинні виконувати сертифіковані фахівці відповідно до регіональних норм і правил.

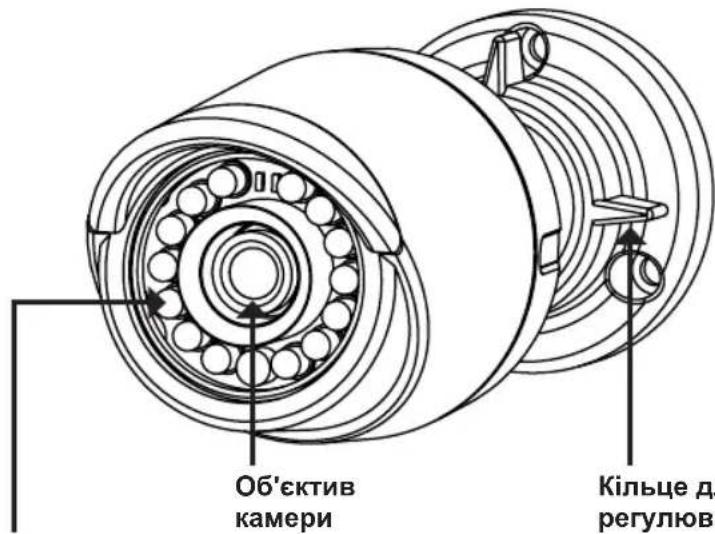

Огляд апаратної частини

Інфрачервоне підсвічування

Використовується для роботи камери в нічний час

Кільце для регулювання

Відпустіть кільце, щоб відрегулювати положення камери, а потім затягніть кільце для фіксації камери в необхідному положенні

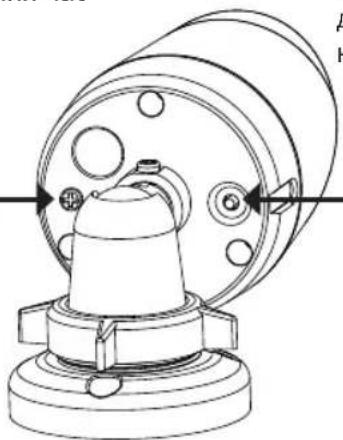

Гвинт для заземлення.

Гвинтом заземлення можна прикрутити клему заземлючого проводу до камери

Натисніть і утримуйте кнопку Reset протягом 10 секунд, щоб скинути налаштування камери до заводських

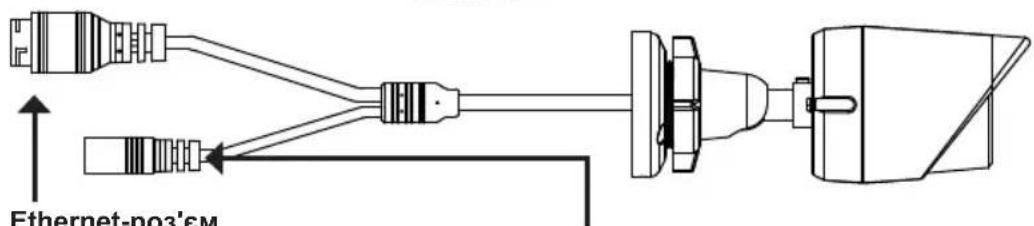

Ethernet-роз'єм

Роз'єм RJ-45 для підключення Ethernet -кабелю, а також для подачі живлення камери за технологією Power over Ethernet (PoE)

Роз'єм живлення

Роз'єм для підключення 12В/1,5А адаптера живлення (адаптер не входить в комплект постачання)

Налаштування за допомогою Майстра встановлення

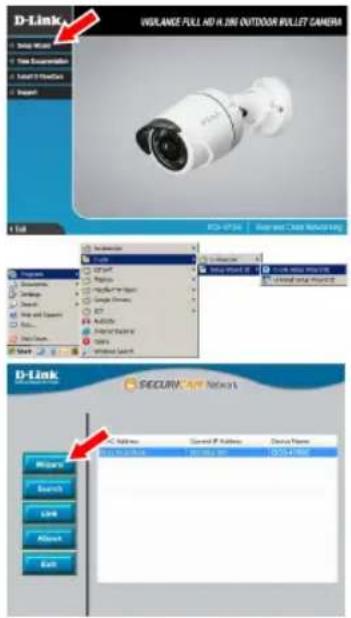

Вставте компакт-диск для DCS-4705E в привід CD-ROM, щоб почати встановлення. Якщо на комп'ютері відключена функція автозапуску або запуск не відбувся автоматично, натисніть Пуск> Виконати. Введіть D:\autorun.exe, де D: - назва приводу CD-ROM.

Натисніть Setup Wizard, щоб почати встановлення.

Виберіть ярлик D-Link Setup Wizard SE в стартовому меню Windows (Пуск > D-Link > Setup Wizard SE).

Відкриється вікно майстра встановлення, де буде відображено MAC-адресу та IP-адресу Вашої камери. Якщо в мережі використовується DHCP-сервер, то буде відображено IP-адресу, призначену цим сервером. Якщо в мережі не використовується DHCP-сервер, то відобразиться статична IP-адреса камери, за замовчуванням: 192.168.0.20.

Виберіть камеру і натисніть кнопку Wizard для продовження.

Введіть ім'я користувача (Admin ID) і пароль (Password). Ім'я користувача за замовчуванням - admin, пароль залиште порожнім.

Якщо Ви хочете змінити ім'я користувача і пароль для камери, поставте прапорці у відповідних полях і потім введіть нові облікові дані.

Натисніть Next для переходу на наступну сторінку.

Виберіть DHCP, якщо камера повинна автоматично отримувати IP-адресу.

Виберіть Static IP, якщо камера повинна мати постійну IP-адресу.

Натисніть Next для переходу на наступну сторінку.

Зачекайте кілька хвилин для збереження налаштувань і натисніть кнопку Restart.

Перегляд зображення камери через Web-браузер

Виберіть ярлик D-Link Setup Wizard SE в стартовому меню Windows (Пуск > D-Link > Setup Wizard SE).

Виберіть камеру та натисніть кнопку Link для доступу до Web-налаштувань.

Майстер встановлення автоматично відкриє Web-браузер з IP-адресою камери.

Введіть ім'я користувача admin і залиште поле з паролем порожнім. Натисніть ОК для продовження.

В даному розділі доступний перегляд відео з камери в реальному часі. Ви можете вибрати профіль відео і переглядати зображення з камери. Для отримання додаткової інформації про налаштування камери, будь ласка, зверніться до керівництва користувача на CD-диску з комплекту постачання або на Web-сайт D-Link.

Наполегливо рекомендуємо виконати налаштування і тестування камери до її монтажу.

Прикріпіть направляючу наклейку на місце, де плануєте встановити камеру. Переконайтеся, що основу камери буде розміщено таким чином, щоб канал для кабелів будев знизу.

Просвердліть отвори завглибшки приблизно 25 мм свердлом діаметром 6 мм. Потім в отвори вставте анкери.

Якщо потрібно прокласти кабелі для камери в стіні, просвердліть отвір в центрі і протягніть кабелі через цей отвір.

Використовуйте гвинти що входять до комплекту постачання, щоб прикріпити камеру до стіни.

Якщо для камери потрібно прокласти кабелі з зовнішнього боку, протягніть їх через канал в основі камери.

Підключіть кабель живлення і Ethernet-кабель. Якщо використовується РоЕ-живлення, підключіть тільки Ethernet-кабель.

Щоб відрегулювати положення камери, ослабте кільце регулювання, повернувши його проти годинникової стрілки. Потім задайте камері потрібне положення і поверніть кільце за годинниковою стрілкою для фіксації.

Якщо потрібно забезпечити водонепроникність камери, перейдіть на наступну сторінку.

Водонепроникність камери

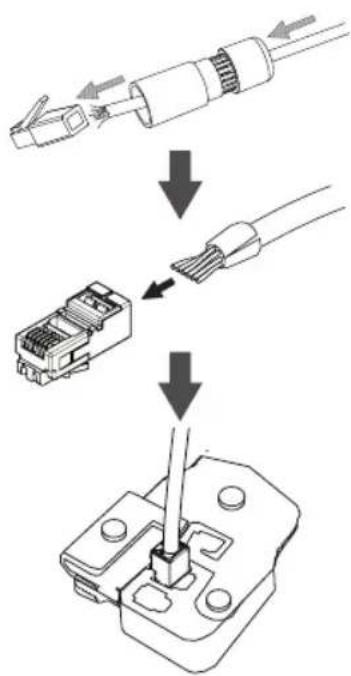

Щоб забезпечити водонепроникність камери, дотримуйтесь наведених нижче інструкцій. Для цієї процедури будуть потрібні круглий Ethernet-кабель, інструмент для обтискання та конектори RJ-45.

Встановіть прокладку ущільнювача на роз'єм RJ-45, як показано на малюнку.

Протягніть Ethernet-кабель через водонепроникний конектор, як показано на малюнку. Далі вставте кабель в конектор RJ-45 і обтисніть.

З'єднайте конектор з роз'ємом RJ-45. Закрутіть водонепроникний конектор, повернувши його приблизно на півоберта за годинниковою стрілкою.

Поверніть нижню частину водонепроникного коннектора за годинниковою стрілкою для забезпечення герметичності Ethernet-кабелю.

Якщо живлення на камеру подається за технологією PoE, для роз'єму живлення використовуйте гумову заглушку, яка входить в комплект постачання.

Якщо живлення на камеру подається за допомогою адаптера (не входить в комплект постачання), використовуйте спеціальну стрічку для герметизації з метою запобігання потрапляння вологи на з'єднання.

Основлення програмного забезпечення та документація доступні на Інтернет-сайтах нашої корпорації.

Корпорація D-Link надає безкоштовну підтримку для клієнтів протягом гарантійного терміну.

Клієнти можуть звернутися до групи технічної підтримки D-Link за телефоном або через Інтернет.
