PANDUAN PENGGUNA DCS4705E D-LINK

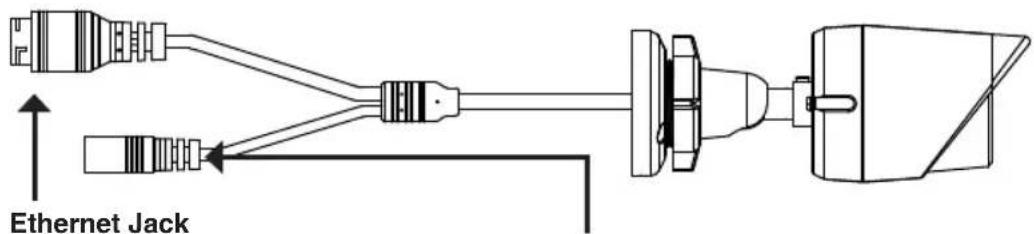

Panduan instalasi ini memberikan petunjuk dasar cara menginstal IP Kamera pada jaringan Anda. Untuk informasi tambahan tentang cara menggunakan kamera, silakan lihat Manual Pengguna yang tersedia di CD yang disertakan dalam paket ini atau dari situs web dukungan D-Link. Isi Kemasan DCS-4705E Kamera HD luar PoE Mini Bullet Kabel Waterproofing Connector Karet Power Konektor Plug Mounting Kit Manual dan Software pada CD-ROM Panduan Instalasi Cepat Bila terdapat bagian yang hilang, harap segera hubungi penjual Anda. Catatan Keselamatan: Instalasi dan servis harus dilakukan oleh teknisi bersertifikat sehingga dapat sesuai dengan semua kode lokal dan mencegah hilangnya garansi Anda.70

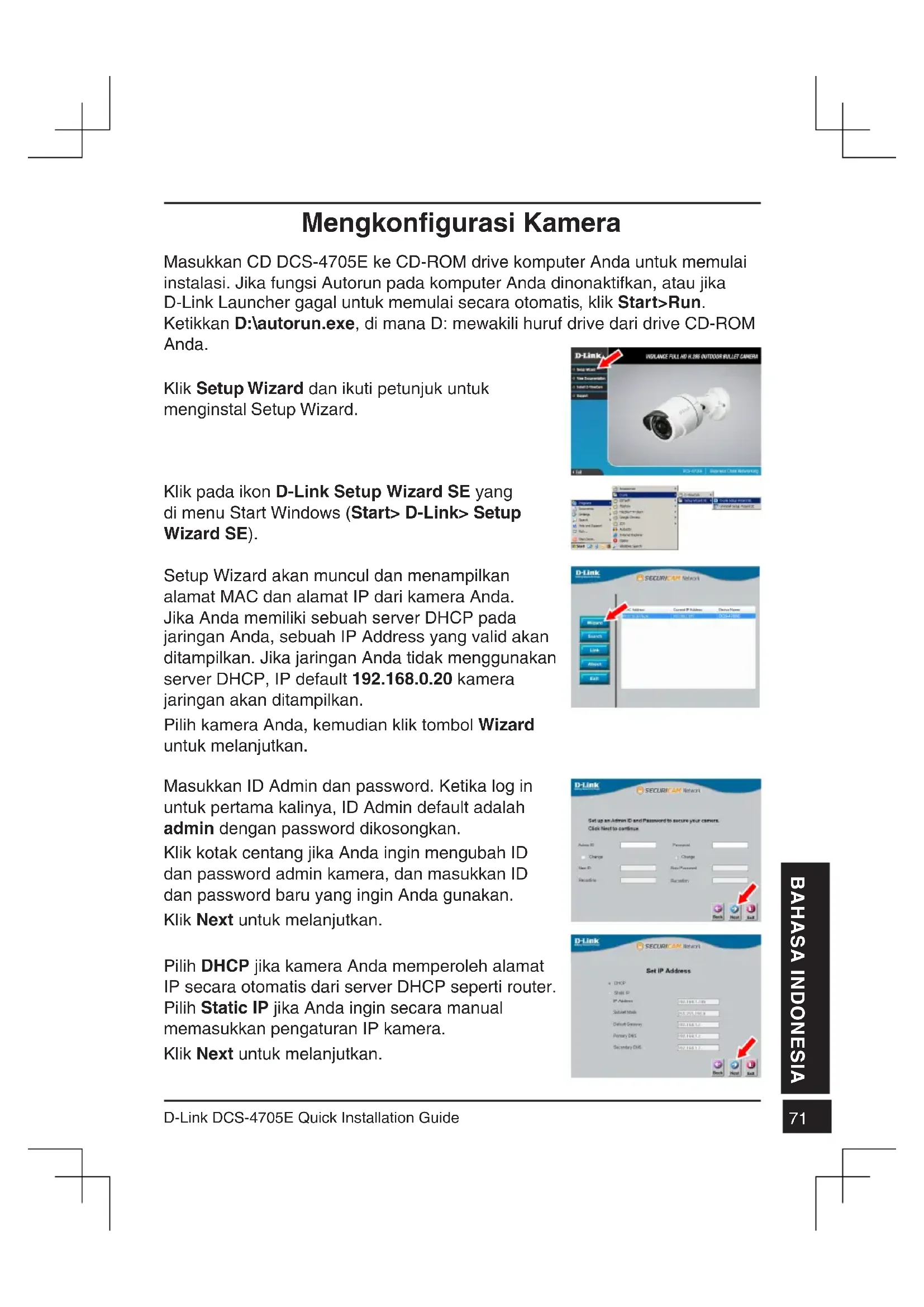

D-Link DCS-4705E Quick Installation Guide BAHASA INDONESIA Mengkonfigurasi Kamera Masukkan CD DCS-4705E ke CD-ROM drive komputer Anda untuk memulai instalasi. Jika fungsi Autorun pada komputer Anda dinonaktifkan, atau jika D-Link Launcher gagal untuk memulai secara otomatis, klik Start>Run. Ketikkan D:\autorun.exe, di mana D: mewakili huruf drive dari drive CD-ROM Anda. Klik pada ikon D-Link Setup Wizard SE yang di menu Start Windows (Start> D-Link> Setup Wizard SE). Setup Wizard akan muncul dan menampilkan alamat MAC dan alamat IP dari kamera Anda. Jika Anda memiliki sebuah server DHCP pada jaringan Anda, sebuah IP Address yang valid akan ditampilkan. Jika jaringan Anda tidak menggunakan server DHCP, IP default 192.168.0.20 kamera jaringan akan ditampilkan. Pilih kamera Anda, kemudian klik tombol Wizard untuk melanjutkan. Klik Setup Wizard dan ikuti petunjuk untuk menginstal Setup Wizard. Masukkan ID Admin dan password. Ketika log in untuk pertama kalinya, ID Admin default adalah admin dengan password dikosongkan. Klik kotak centang jika Anda ingin mengubah ID dan password admin kamera, dan masukkan ID dan password baru yang ingin Anda gunakan. Klik Next untuk melanjutkan. Pilih DHCP jika kamera Anda memperoleh alamat IP secara otomatis dari server DHCP seperti router. Pilih Static IP jika Anda ingin secara manual memasukkan pengaturan IP kamera. Klik Next untuk melanjutkan.72

D-Link DCS-4705E Quick Installation Guide BAHASA INDONESIA Luangkan waktu sejenak untuk mengkonfirmasi pengaturan Anda dan klik Restart. Melihat Kamera Anda via Web Browser Klik pada ikon D-Link Setup Wizard SE pada menu Start Windows (Start> D-Link> Setup Wizard SE). Pilih kamera dan klik Link untuk mengakses konfigurasi web. Setup Wizard akan secara otomatis membuka browser web Anda ke alamat IP kamera. Bagian ini menampilkan tampilan langsung video kamera Anda. Anda dapat memilih video profil dan melihat atau mengoperasikan kamera. Untuk informasi tambahan tentang konfigurasi web, silakan lihat panduan pengguna yang disertakan pada CD-ROM atau website D-Link. Masukkan admin sebagai username default dan password dibiarkan kosong. Klik OK untuk melanjutkan.73

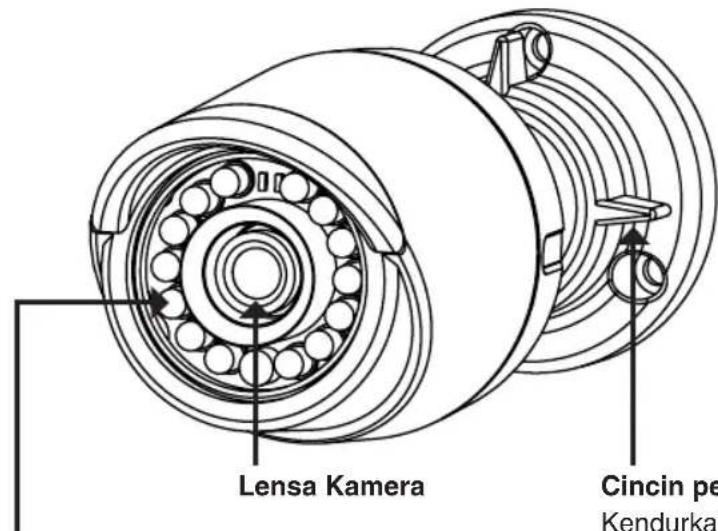

D-Link DCS-4705E Quick Installation Guide BAHASA INDONESIA Instruksi Pemasangan Hal ini sangat disarankan agar Anda mengkonfigurasi dan menguji kamera Anda sebelum pemasangan. Jika Anda perlu instalasi tahan air, silakan lanjutkan ke halaman berikutnya. Tempatkan stiker pemasangan di mana Anda ingin posisikan kamera. Pastikan dasar kamera diposisikan sehingga terdapat ruang untuk saluran kabel di bagian bawah. Gunakan bor 6 mm untuk membuat lubang yang diperlukan sekitar 25 mm dalamnya, kemudian masukkan jangkar dinding ke dalam lubang. Jika Anda mengarahkan kabel kamera melalui dinding, bor sebuah lubang di tengah dan tarik kabel melalui lubang. Hubungkan daya dan kabel Ethernet, atau hanya kabel Ethernet jika Anda menggunakan koneksi PoE. Gunakan sekrup yang disediakan untuk memasang kamera ke dinding. Jika Anda mengarahkan kabel kamera dari sisi luar kamera, pandu kabel kamera melalui saluran kabel di bagian bawah. Untuk menyesuaikan sudut kamera, atur cincin penyesuaian berlawanan arah jam untuk melonggarkannya, kemudian pindahkan kamera ke posisi dan sudut yang diinginkan. Ketika Anda selesai, putar searah jarum jam cincin penyesuaian untuk mengencangkan kembali.74

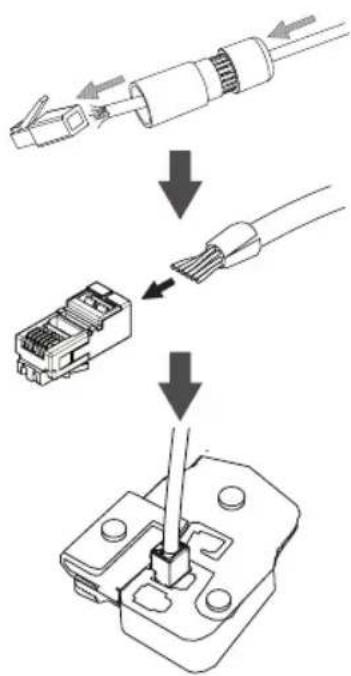

D-Link DCS-4705E Quick Installation Guide BAHASA INDONESIA Untuk instalasi kamera tahan air, ikuti petunjuk di bawah ini. Kabel Ethernet, sebuah alat crimping, dan colokan RJ-45 diperlukan untuk prosedur ini. Instalasi Agar Tahan Air Tempatkan pencuci di sekitar konektor Ethernet seperti yang ditunjukkan. Hubungkan RJ-45 ke konektor Ethernet, kemudian sekrup konektor tahan air ke konektor Ethernet dengan memutarnya searah jarum jam sekitar setengah-putaran. Masukkan kabel Ethernet melalui konektor tahan air seperti yang ditunjukkan, kemudian krimp konektor RJ-45 ke kabel.75
