用户手册 DCS4705E D-LINK

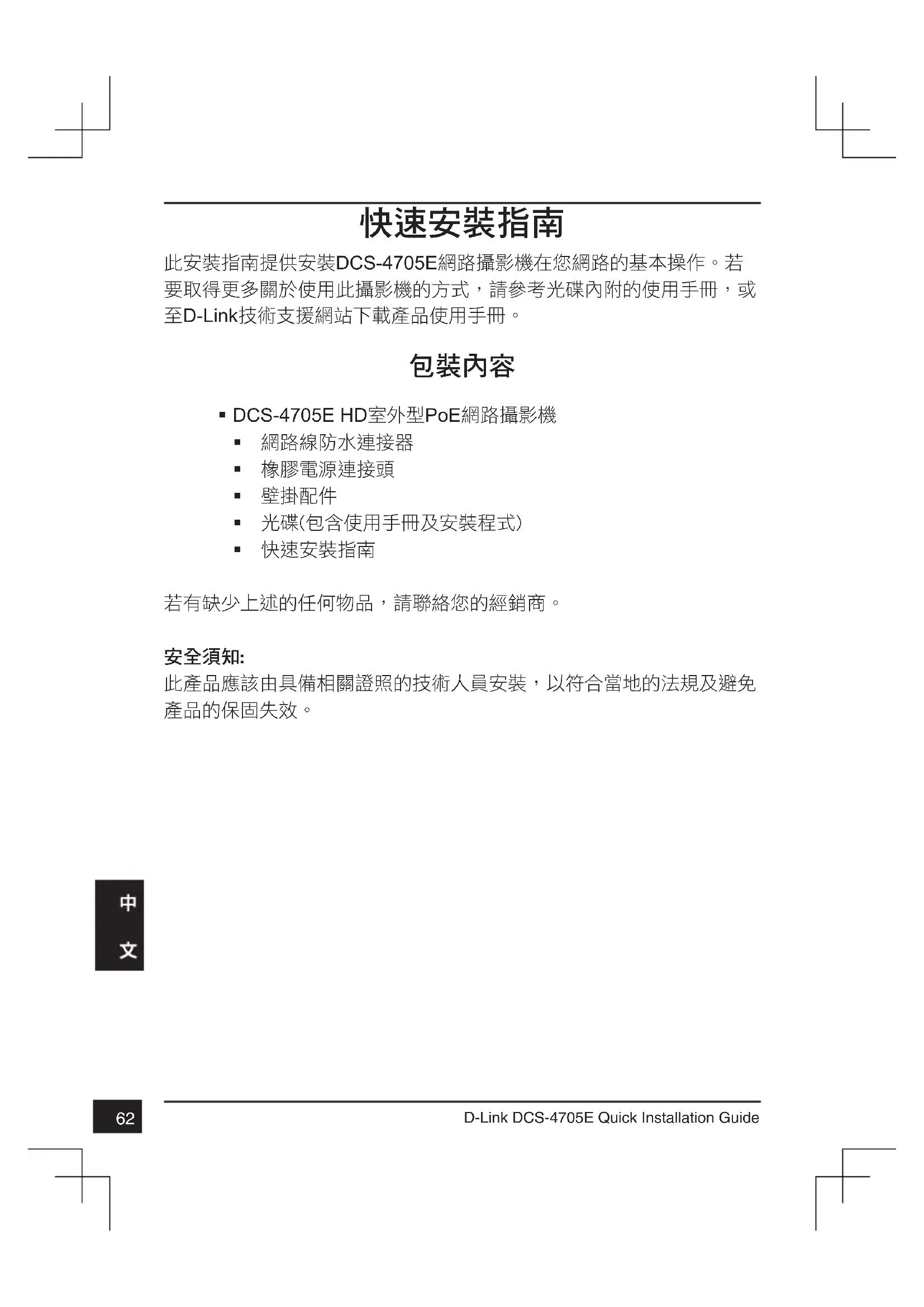

此安裝指南提供安裝DCS-4705E網路攝影機在您網路的基本操作。若 要取得更多關於使用此攝影機的方式，請參考光碟內附的使用手冊，或 至D-Link技術支援網站下載產品使用手冊。

DCS-4705E HD室外型PoE網路攝影機

若有缺少上述的任何物品，請聯絡您的經銷商。

此產品應該由具備相關證照的技術人員安裝，以符合當地的法規及避免 產品的保固失效。63

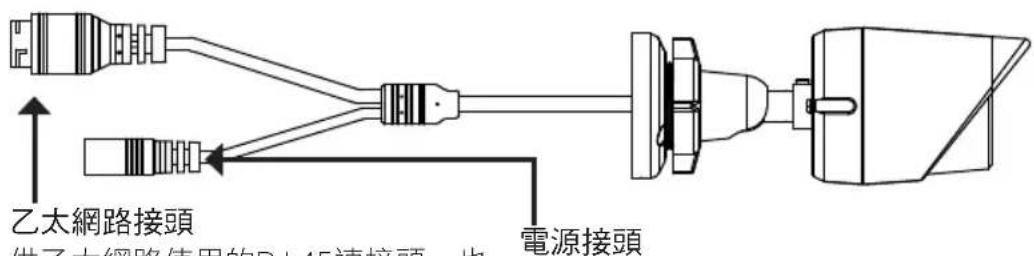

供乙太網路使用的RJ-45連接頭，也 可使用PoE的方式來供電給攝影機64

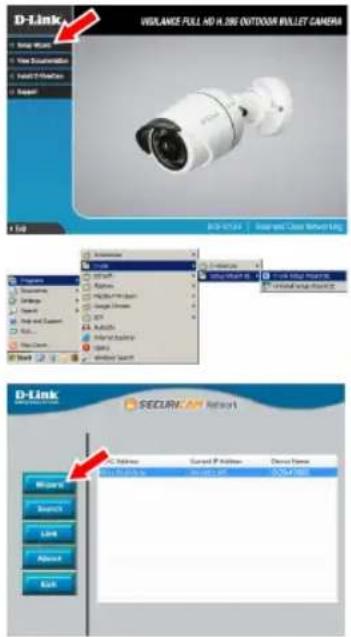

請將包裝內附的光碟放入您電腦的光碟機並開始執行安裝。若您電腦的 自動執行功能已被停用，或D-Link Launcher無法自動執行時，請點選 開始>執行後輸入「D:\autorun.exe」(D代表您光碟機的代號)。 請點選Windows開始選單中的D-Link Setup Wizard SE圖示(開始> D-Link > Setup Wizard SE)。 設定精靈中將會顯示您攝影機的MAC位址及IP 位址。若您的網路中有DHCP伺服器時，將會顯 示由DHCP派發的有效IP位址。若您的網路中沒 有DHCP伺服器，則將會顯示攝影機的預設IP位 址192.168.0.20。 請選擇您的攝影機，再點選「Wizard」的按鈕

在點選Setup Wizard來開始安裝。 請輸入管理者(Admin)的名稱和密碼。在首次登 入時，預設的管理者名稱為「admin」無密碼。 若您要更改攝影機的管理者(admin)名稱和密碼 時請勾選核取方塊，並輸入您要設定的新名稱

請點選「Next」來繼續。 若您要讓攝影機在開機後自動由DHCP伺服器( 例如路由器)取得IP位址時請選擇「DHCP」。 若您要讓攝影機每次皆使用相同的IP時請選擇 「Static IP」並輸入您要使用的IP位址。 請點選「Next」來繼續。65

請確認您的設定是否正確並點選「Restart」來

透過網頁瀏覽器來觀看攝影機影像 請點選Windows開始選單中的D-Link Setup Wizard SE圖示(開始> D-Link > Setup Wizard SE)

請選擇攝影機並點選「Link」的按鈕來連結網

設定精靈將會自動以攝影機的IP位址來開啟設

畫面中會顯示您攝影機的即時影像，您可以選 擇影像設定檔來觀看或調整設定。若要取得更 多關於設定網頁的資訊，請參考包裝內附的光 碟或D-Link網站上的使用手冊。 請在「User name」的欄位中輸入預設的 「admin」，「Password」的欄位不需輸入(空 白)並點選「OK」來進入設定網頁。66

建議您在壁掛攝影機前先完成所有設定並確認已可連通網路。 若您需要防水的安裝資訊，請繼續參考下一頁的說明。 請將定位貼紙黏貼至您想要安裝攝影機的位置， 並確認攝影機底座的放置方向(線槽在底部)。 請依照牆面的材質以適當的工具，用6mm的鑽頭 鑽約25mm深的孔，然後放入壁虎以支撐螺絲。 若您要將攝影機的線材穿過牆壁，請在中央鑽

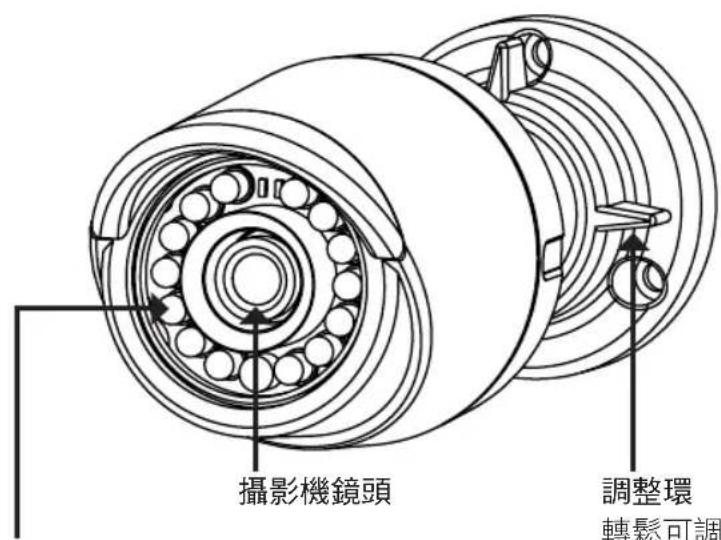

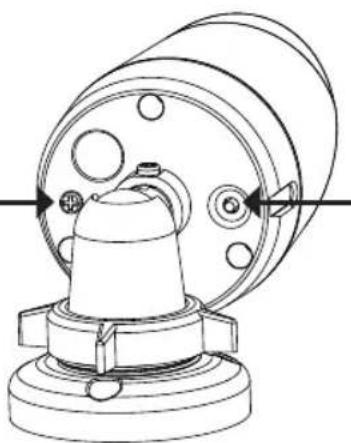

連接電源線及乙太網路線，若您要使用PoE連 線時則僅需要連接乙太網路線。 請使用包裝內附的螺絲來將攝影機鎖上牆壁。 若您要將攝影機的線材放置在攝影機旁，請將 線材沿著底座的線槽放置。 您可將調整環以逆時針的方向轉鬆，再將攝影 機移動至您想要的位置及角度。在您完成調整 後，請將調整環以順時針方向轉緊來固定。67

請依照以下的指示來進行防水的安裝，此程序需要乙太網路線(圓線)、 壓線鉗及RJ-45接頭。

請依圖示將墊圈放置在乙太網路線接埠的底座

請將RJ-45的接頭插入至乙太網路連接埠，再 以順時針方向轉約半圈來將防水接頭鎖上乙太

請依圖示將乙太網路線穿過防水連接器，再使 用壓線鉗將RJ-45接頭壓至線材。68

若您要使用PoE來供電給攝影機，請使用包裝 內附的橡膠電源接頭插入至電源接孔。 若您要使用電源供應器(未附在包裝內)來供電給 攝影機，請用防水膠帶重疊纏繞在連接埠和接

請造訪官方網站http://www.dlink.com來取得更多產品的相關資訊與協助。

請造訪網站http://warranty.dlink.com/來查看在您地區的保固資訊。 請以順時針方向轉動防水連接器的後方直到緊 貼至乙太網路線。69
