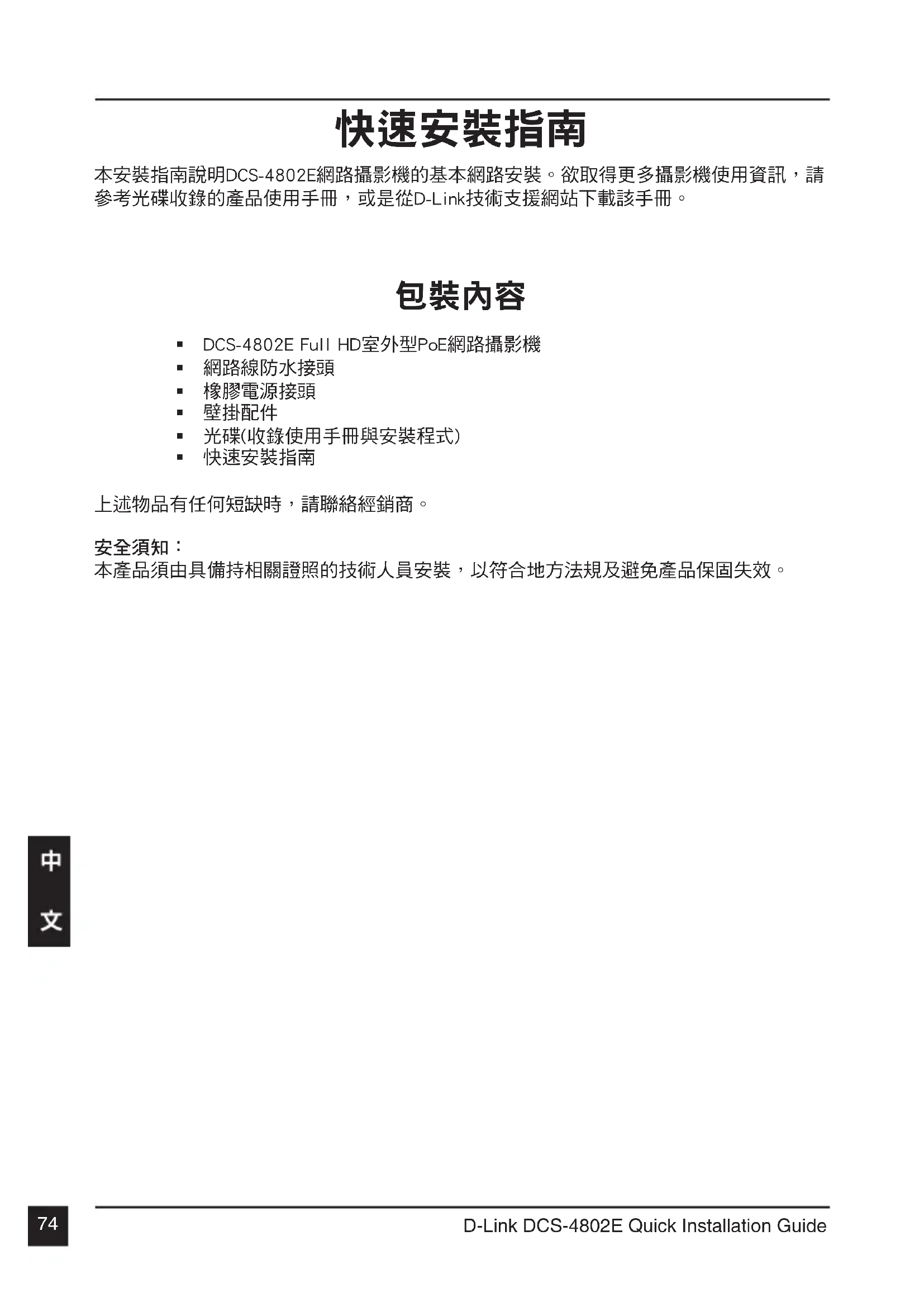

本安裝指南說明DCS-4802E網路攝影機的基本網路安裝。欲取得更多攝影機使用資訊，請 參考光碟收錄的產品使用手冊，或是從D-Link技術支援網站下載該手冊。

DCS-4802EFullHD室外型PoE網路攝影機

本產品須由具備持相關證照的技術人員安裝，以符合地方法規及避免產品保固失效。D-Link DCS-4802E Quick Installation Guide

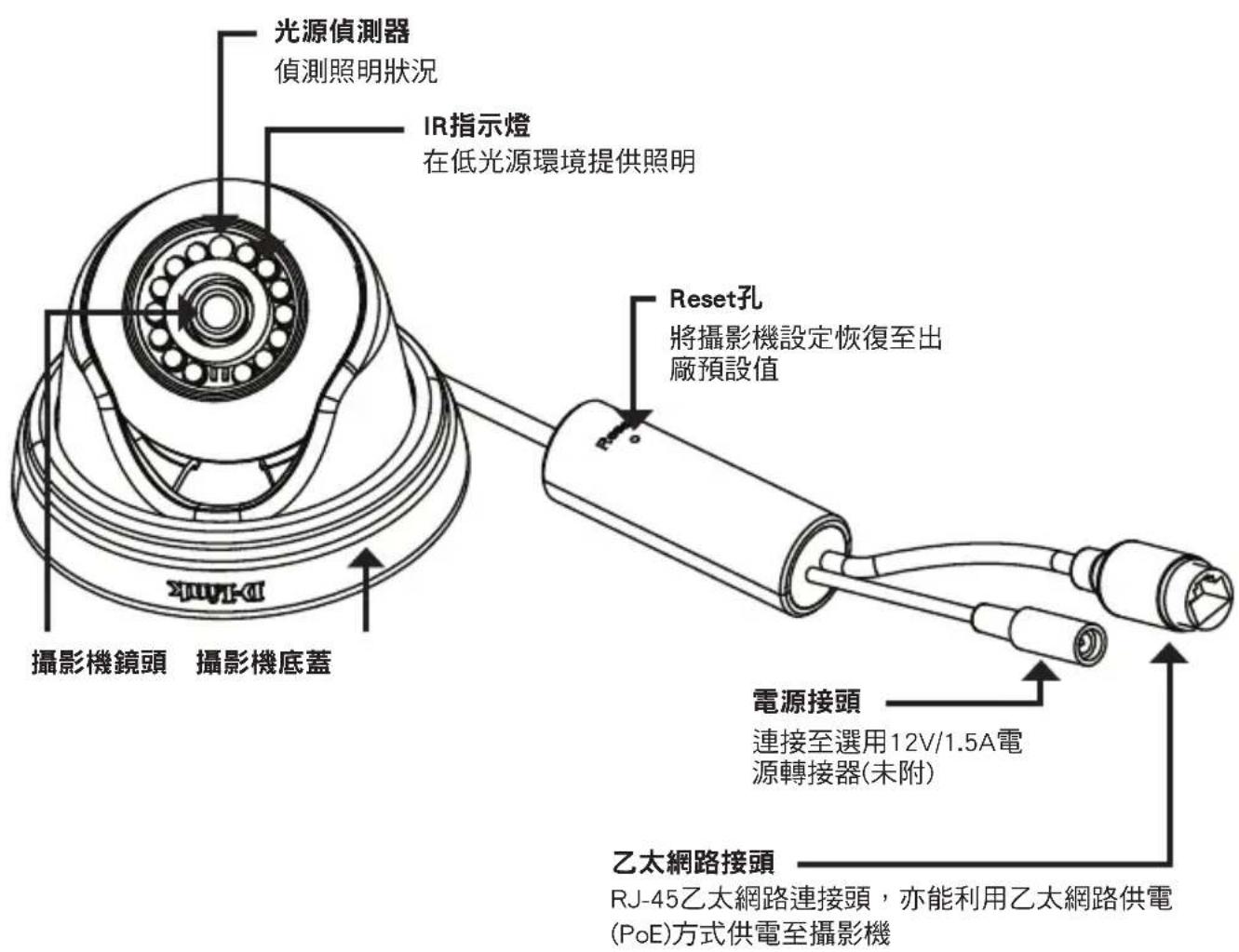

RJ-45乙太網路連接頭，亦能利用乙太網路供電 (PoE)方式供電至攝影機

攝影機鏡頭 攝影機底蓋D-Link DCS-4802E Quick Installation Guide

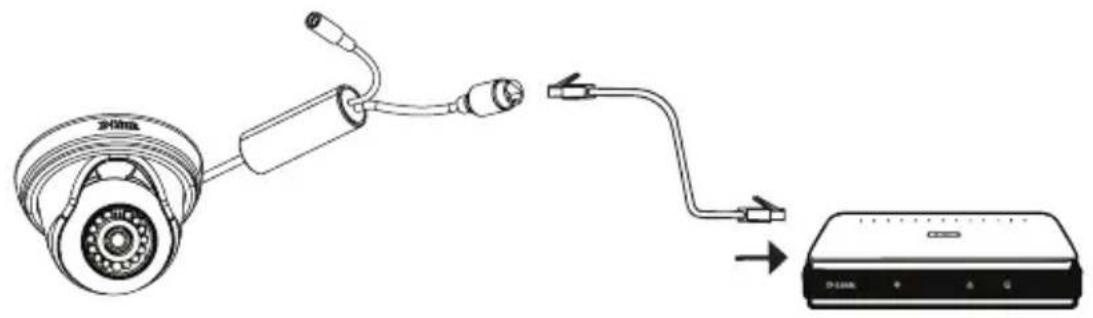

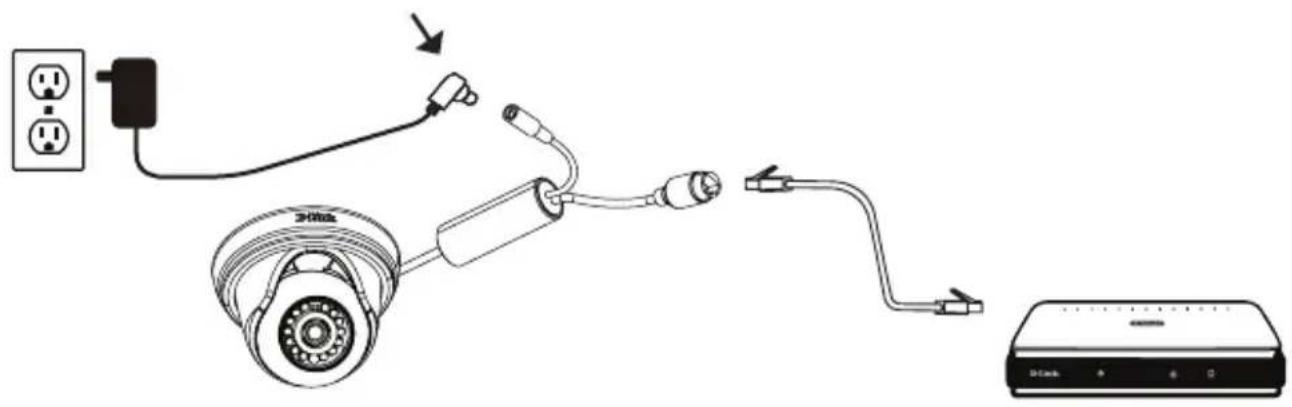

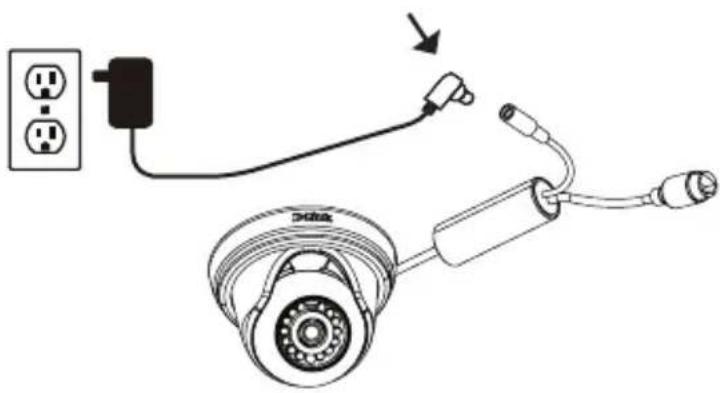

DCS-4802E供電方式有二：一是乙太網路供電(PoE)，一是使用電源轉接器。 使用PoE供電至攝影機(Class 2)： 將乙太網路線一端接至攝影機乙太網路接頭，另一端則接至PoE開關或PoE電源供應器。 使用電源轉接器(未附)供電至攝影機： 將12V/1.5A電源轉接器接至電源接頭。 將乙太網路線一端接至攝影機乙太網路接頭，另一端則接至網路。D-Link DCS-4802E Quick Installation Guide

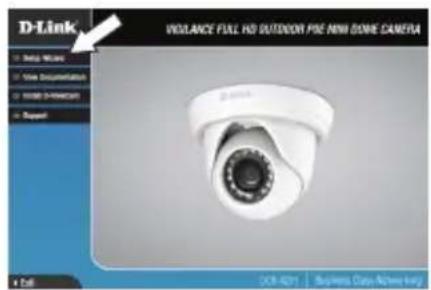

將隨附光碟放入電腦光碟機開始執行安裝。電腦自動執行功能已經停用或D-LinkLauncher 無法自動執行時，請點選開始鈕且輸入「D:\autorun.exe」(D代表光碟機磁槽代號)，再按 下「Enter」。 點選Windows開始選單的「D-LinkSetupWizardSE」圖示( 開始>D-Link>SetupWizardSE)。 設定精靈將出現且顯示攝影機的MAC位址及IP位址。網路

裝有DHCP伺服器時，將顯示有效IP位址。網路未裝DHCP伺

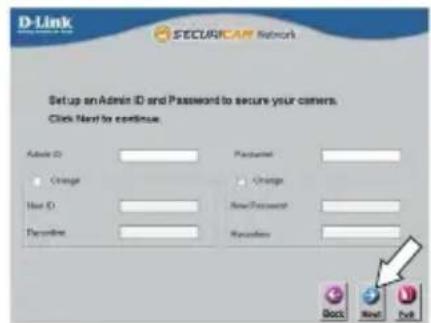

服器時，則顯示攝影機預設靜態IP位址192.168.0.20。 選擇攝影機後，再點選「Wizard」鈕繼續進行。 點選「SetupWizard」，依說明開始安裝設定精靈。 輸入管理員(Admin)帳號和密碼。首次登入時，預設管理員 帳號為「admin」無密碼。 欲更改攝影機管理員帳號和密碼時，請勾選核取方塊，並 輸入欲使用的新帳號及密碼。 點選「Next」繼續下一步驟。 欲讓攝影機從DHCP伺服器(例如路由器)自動取得IP位址 時，請選擇「DHCP」。 欲手動輸入攝影機IP設定時，請選擇「StaticIP」。 點選「Next」繼續下一步驟。D-Link DCS-4802E Quick Installation Guide

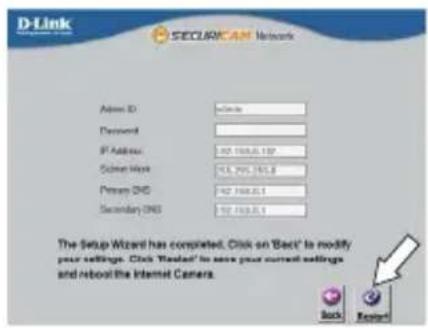

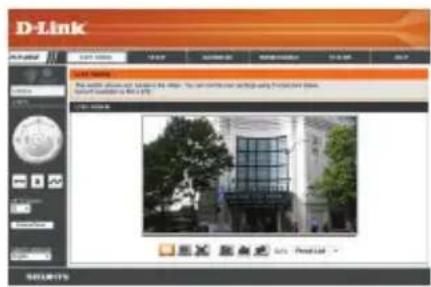

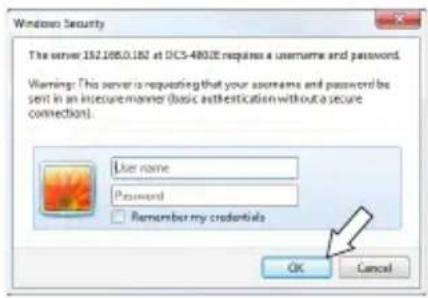

透過網路瀏覽器來觀看攝影機影像 點選Windows開始選單的「D-LinkSetupWizardSE」圖示 (開始>D-Link>SetupWizardSE)。 選擇攝影機且點選「Link」連結網路設定介面。 設定精靈將自動以攝影機IP位址來開啟網路瀏覽器。 畫面上將顯示攝影機即時影像，此時可選擇影像設定檔來 觀看或操作攝影機。欲取得更多網路設定相關資訊，請參 考包裝隨附光碟或D-Link網站提供的使用手冊。 輸入使用者帳號(預設為admin)與密碼(預設為空白)。點選 「OK」繼續下一步驟。 先確認設定正確無誤後，點選「Restart」來重新啟動 攝影機。D-Link DCS-4802E Quick Installation Guide

強烈建議在壁掛攝影機前，先完成所有設定與測試。 將定位貼紙黏貼至欲安裝攝影機的位置。 使用6公釐鑽頭鑽出約25mm深的孔，然後將壁錨插入孔內。 欲將攝影機線材穿入牆壁或天花板時，請在中央鑽孔並拉 線穿壁。若沒有，則在安裝於牆壁或天花板後，將攝影機

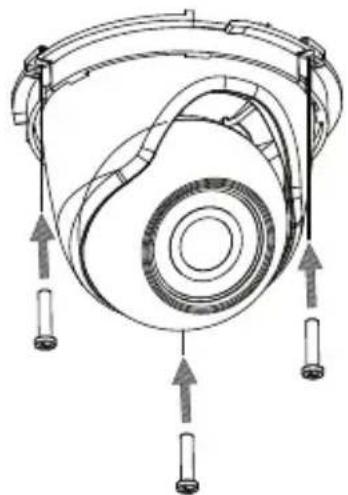

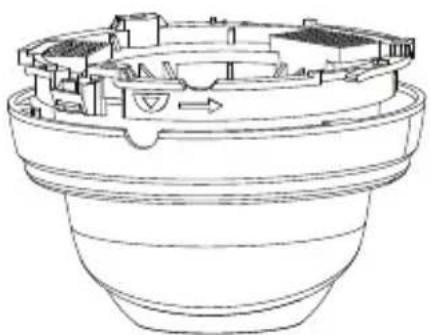

使用包裝隨附螺絲，將攝影機安裝至牆壁或天花板。 依攝影機底座記號排列線槽，接著裝上攝影機底座蓋後， 再以順時鐘方向轉動攝影機底座鎖定。D-Link DCS-4802E Quick Installation Guide

使用DCS-37-1安裝(依需求) 將DCS-37-1安裝貼紙貼在欲設置的位置，接著使用6公釐鑽 頭，在安裝貼紙所標示的螺絲孔位上鑽出25公釐深的孔， 將壁錨支撐螺絲塞入孔中。(若需要從牆的另一端進行配 線，請在安裝貼紙上所標示的配線孔位上鑽出一個配線孔

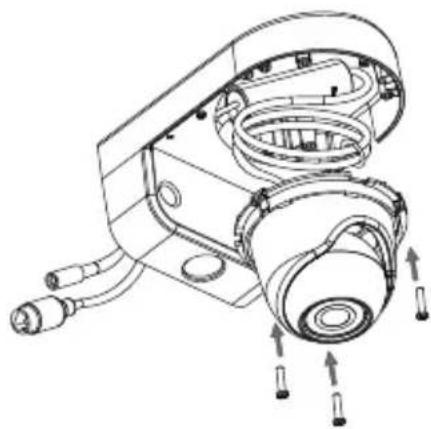

將攝影機的線從DCS-37-1後方或底部的配線孔道穿出。使

用隨附螺絲將攝影機固定在DCS-37-1上標示B的螺絲孔位。

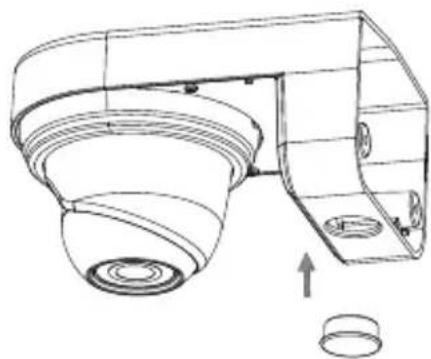

使用隨附螺絲將DCS-37-1定在壁面。 若是從牆的另一端進行配線，請將橡皮塞塞入底部的配線

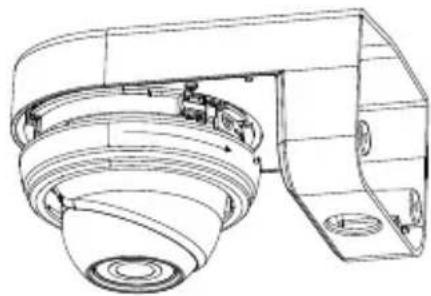

使用DCS-37-2安裝(依需求) 將DCS-37-2安裝貼紙貼在欲設置的位置，接著使用6公釐鑽 頭，在安裝貼紙所標示的螺絲孔位上鑽出25公釐深的孔， 將壁錨支撐螺絲塞入孔中。(若需要從牆的另一端進行配 線，請在安裝貼紙上所標示的配線孔位上鑽出一個配線孔

將攝影機的線從DCS-37-2後方或底部的配線孔道穿出。使

用隨附螺絲將攝影機固定在DCS-37-2上標示B的螺絲孔位。

使用隨附螺絲將DCS-37-2定在壁面。 若是從牆的另一端進行配線，請將橡皮塞塞入底部的配線

請依照下列指示進行攝影機防水安裝，此程序需要乙太網路線(圓線)、壓線鉗及RJ-45插頭。

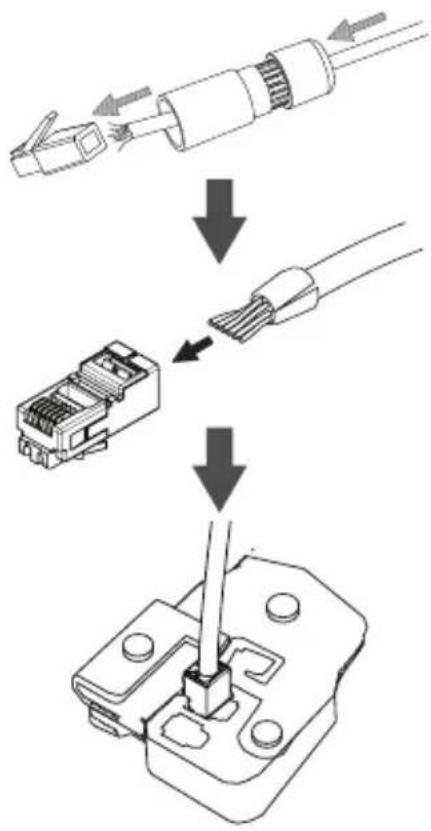

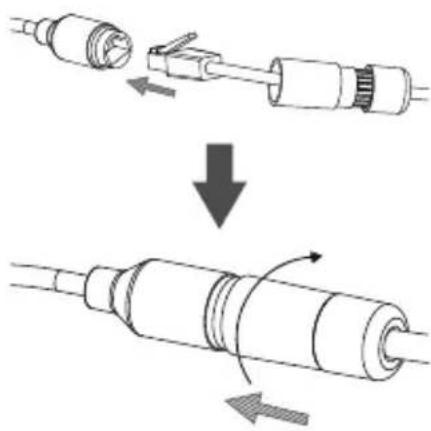

依圖示將墊圈放置在乙太網路線接頭底座周圍。 將RJ-45插頭插入乙太網路接頭，再以順時針方向轉約半 圈，將防水接頭鎖至乙太網路接頭。 依圖示將乙太網路線穿過防水接頭，再使用壓線鉗將RJ-45 插頭壓至線材。D-Link DCS-4802E Quick Installation Guide

使用PoE供電攝影機時，將包裝隨附的橡膠電源接頭，插入

使用電源轉接器(未附)供電攝影機時，用防水膠帶重疊纏繞

請以順時針方向轉動防水接頭後方，直到乙太網路線周圍

請造訪本公司網站http://www.dlink.com取得更多產品相關資訊與協助。
