MODE D'EMPLOI DCS4802E D-LINK

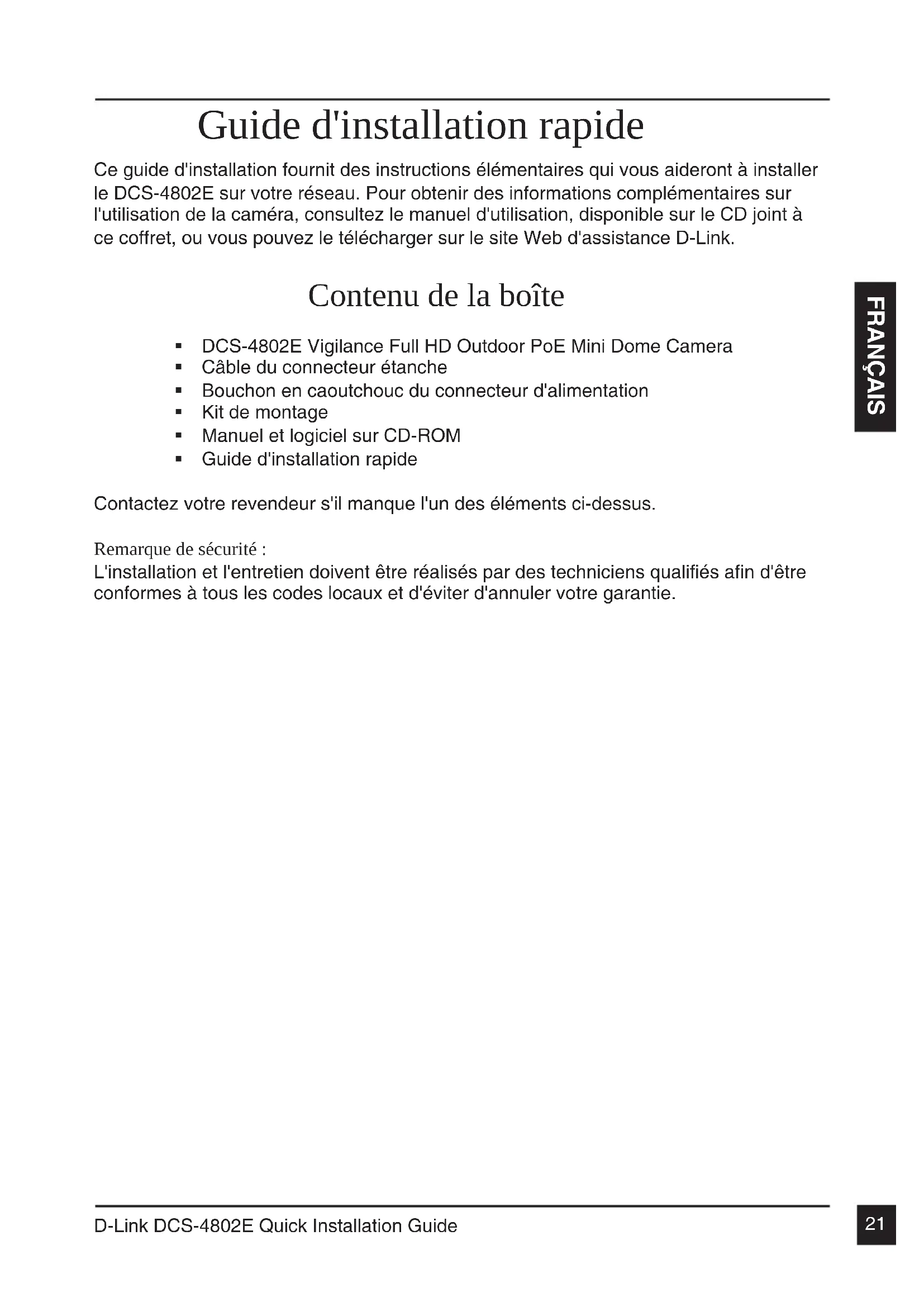

FRANÇAIS Guide d'installation rapide Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer le DCS-4802E sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation de la caméra, consultez le manuel d'utilisation, disponible sur le CD joint à ce coffret, ou vous pouvez le télécharger sur le site Web d'assistance D-Link. Contenu de la boîte DCS-4802E Vigilance Full HD Outdoor PoE Mini Dome Camera Câble du connecteur étanche Bouchon en caoutchouc du connecteur d'alimentation Kit de montage Manuel et logiciel sur CD-ROM Guide d'installation rapide Contactez votre revendeur s'il manque l'un des éléments ci-dessus. Remarque de sécurité : L'installation et l'entretien doivent tre raliss par des techniciens qualis an d'tre conformes à tous les codes locaux et d'éviter d'annuler votre garantie.D-Link DCS-4802E Quick Installation Guide

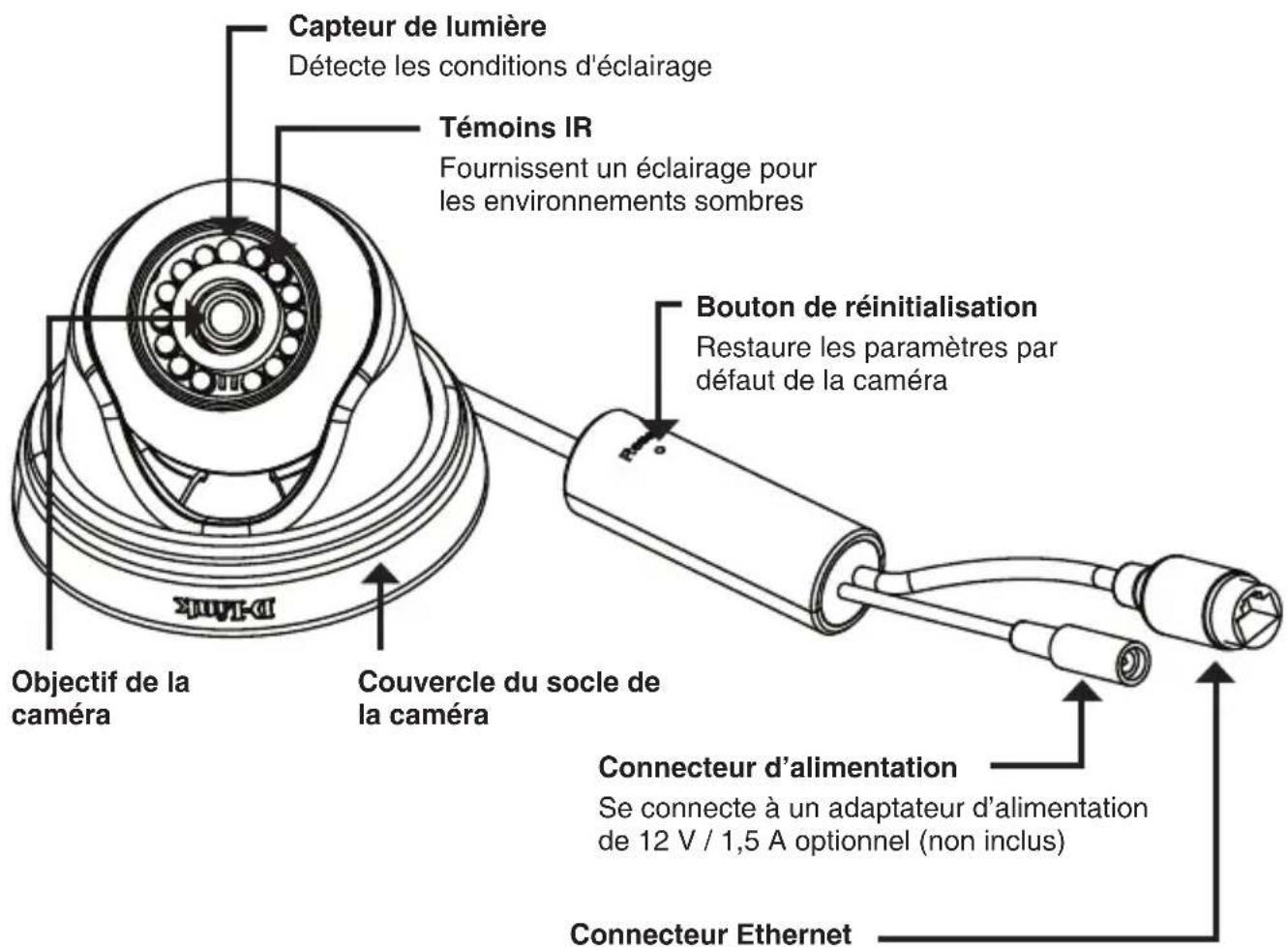

FRANÇAIS Description du matériel Témoins IR Fournissent un éclairage pour les environnements sombres Capteur de lumière Détecte les conditions d'éclairage Bouton de réinitialisation Restaure les paramètres par défaut de la caméra Connecteur Ethernet Connecteur RJ-45 pour Ethernet, pouvant également servir à alimenter la caméra utilisant la fonction PoE (alimentation électrique par câble Ethernet) Connecteur d’alimentation Se connecte à un adaptateur d’alimentation de 12 V / 1,5 A optionnel (non inclus) Objectif de la caméra Couvercle du socle de la caméraD-Link DCS-4802E Quick Installation Guide

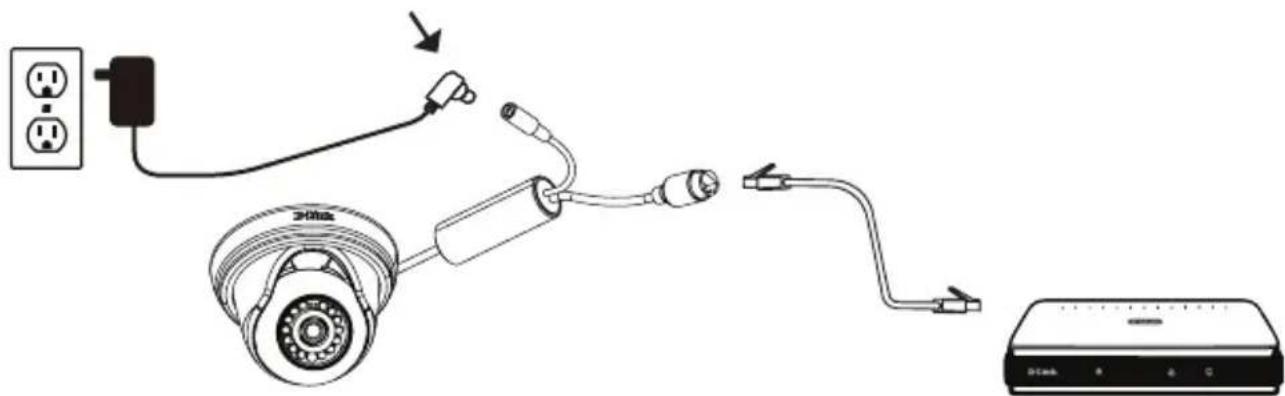

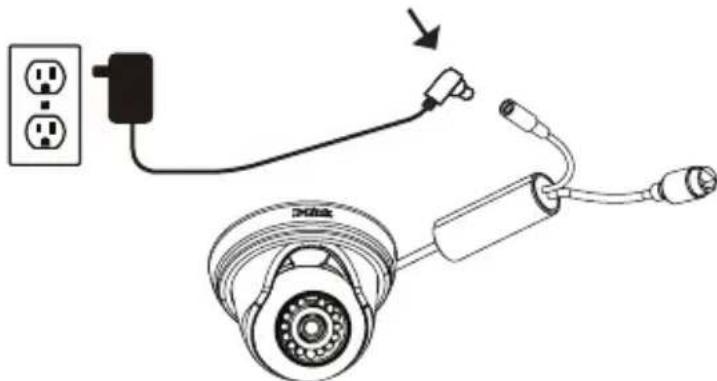

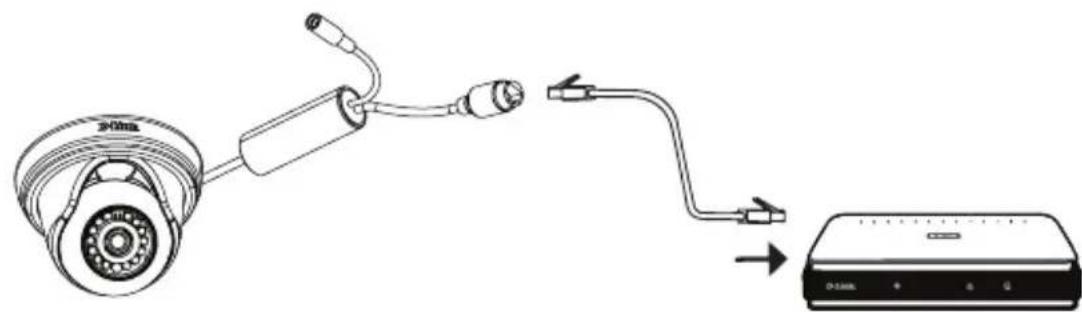

FRANÇAIS Connexion de la caméra Vous pouvez alimenter la DCS-4802E de deux façons différentes : En utilisant la fonction PoE (alimentation électrique par câble Ethernet) ou un adaptateur d'alimentation. Alimentation de la caméra en utilisant la fonction PoE (classe 2) : Connectez un câble Ethernet à la prise Ethernet de la caméra. Connectez l’autre extrémité du câble à votre commutateur ou injecteur PoE. Alimentation de la caméra en utilisant un adaptateur d’alimentation (non inclus) : Connectez un adaptateur d'alimentation de 12 V, 1,5 A au connecteur d'alimentation. Connectez un câble Ethernet à la prise Ethernet de la caméra. Connectez l'autre extrémité du câble à votre réseau.D-Link DCS-4802E Quick Installation Guide

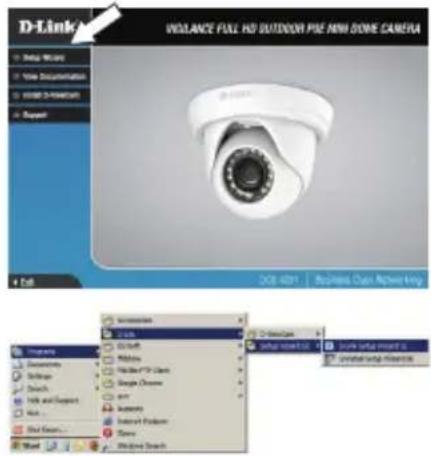

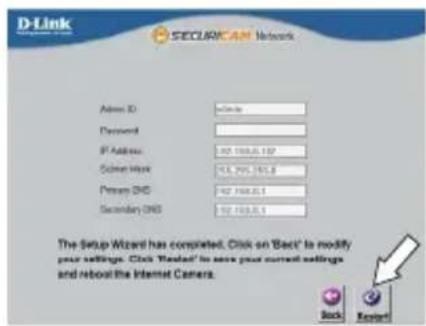

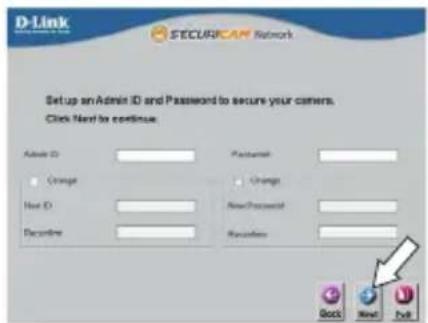

FRANÇAIS Conguration de la caméra Insérez le CD de la DCS-4802E dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si la fonction d'exécution automatique de votre ordinateur est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur le bouton Démarrer et saisissez D:\autorun.exe (où D: représente la lettre de votre lecteur de CD-ROM), puis appuyez sur Entrée. Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de conguration D-Link SE) cre dans votre menu Dmarrer de Windows (Démarrer > D-Link > Setup Wizard SE (Assistant de conguration SE). L'Assistant de conguration s'ouvre et afche les adresses MAC et IP de votre ou de vos caméras. Si un serveur DHCP se trouve sur votre rseau, une adresse IP valide s’afche. Si votre réseau n'utilise pas de serveur DHCP, l'adresse IP statique par défaut de la caméra réseau (192.168.0.20) s'afche. Sélectionnez votre caméra, puis cliquez sur Wizard (Assistant) pour continuer. Cliquez sur Setup Wizard (Assistant de conguration) et suivez les instructions pour installer l'assistant de conguration. Saisissez l'ID admin et le mot de passe. Lorsque vous vous connectez pour la première fois, l'ID Admin par défaut est admin et le mot de passe est vierge. Cliquez sur les cases si vous souhaitez changer l'ID admin et le mot de passe de la caméra, puis saisissez le nouvel ID et le nouveau mot de passe que vous souhaitez utiliser. Cliquez sur Next (Suivant) pour continuer. Sélectionnez DHCP si la caméra obtient une adresse IP automatiquement d'un serveur DHCP (par exemple, un routeur). Sélectionnez Static IP Address (Adresse IP statique) si vous voulez saisir les paramètres IP de la caméra manuellement. Cliquez sur Next (Suivant) pour continuer.D-Link DCS-4802E Quick Installation Guide

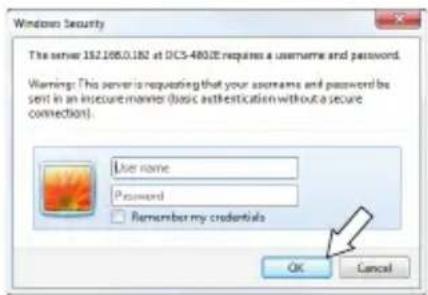

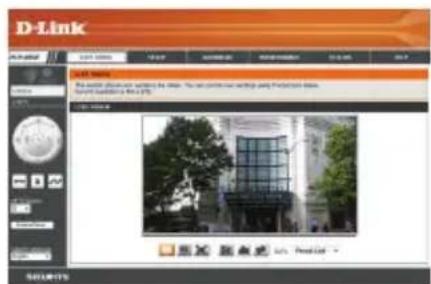

FRANÇAIS Afchage de votre caméra via un navigateur Web Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de conguration D-Link SE) cre dans votre menu Dmarrer de Windows (Démarrer > D-Link > Setup Wizard SE (Assistant de conguration SE). Sélectionnez la caméra, puis cliquez sur Link (Connexion) pour accder à la conguration Web. L'Assistant de conguration ouvre automatiquement votre navigateur Web à l'adresse IP de la caméra. Cette section présente la vidéo en direct de votre caméra. Vous pouvez slectionner votre prol vido et voir ou utiliser la caméra. Pour obtenir des informations complémentaires sur la conguration Web, reportez-vous au manuel d'utilisation du CD-ROM ou sur le site Web D-Link. Saisissez votre nom d’utilisateur (admin par défaut) et votre mot de passe (vierge par défaut). Cliquez sur OK pour continuer. Prenez le temps de vrier vos paramètres, puis cliquez sur Restart (Redémarrer).D-Link DCS-4802E Quick Installation Guide

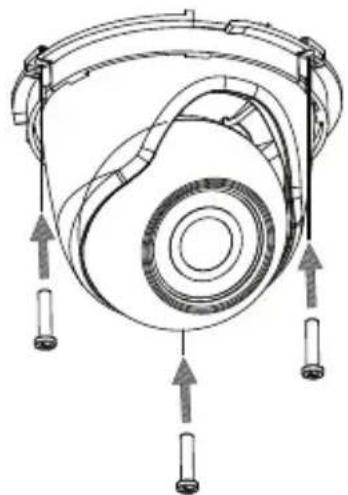

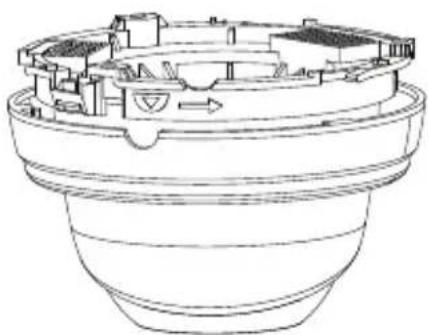

FRANÇAIS Instructions de montage Il est fortement recommand de congurer et de tester votre camra avant de l'installer. Placez l'autocollant de montage là où vous souhaitez placer la caméra. Utilisez un foret de 6 mm pour percer les trous nécessaires à environ 25 mm de profondeur, puis insérez les chevilles dans les trous. Si vous faites passer les câbles de la caméra à travers le mur ou le plafond, percez un trou au centre et tirez les câbles à travers le trou. Sinon, guidez les câbles à travers la goulotte sur la base après la xation au mur ou au plafond. Utilisez les vis fournies pour xer la camra au mur ou au plafond. Fixez le couvercle du socle de la caméra en alignant la goulotte avec la marque sur le socle de la caméra, puis tournez le couvercle du socle de la caméra dans le sens horaire jusqu'à ce qu'il s'enclenche.D-Link DCS-4802E Quick Installation Guide

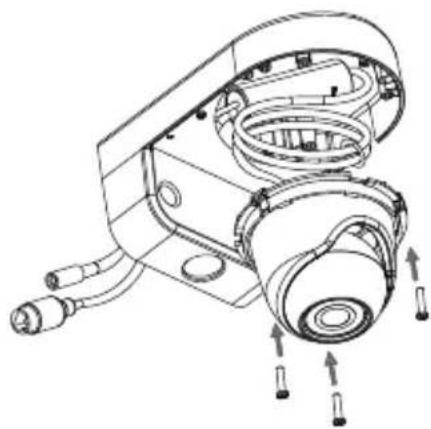

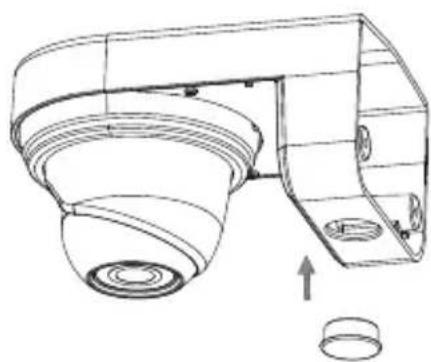

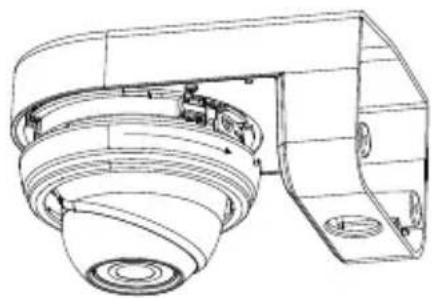

FRANÇAIS Utilisation du support de montage DCS-37-1 (facultatif) Placez l'autocollant de montage du support DCS-37-1 à l'emplacement souhaité, puis utilisez un foret de 6 mm pour percer les trous nécessaires à 25 mm de profondeur et insérez les chevilles dans les trous. Si vous prévoyez de passer des câbles à travers le mur, vous devrez également percer un trou pour la goulotte. Retirez le couvercle de la caméra. Passez les connecteurs de la caméra à travers la goulotte à l'arrière ou au bas du DCS-37-1. Utilisez les vis fournies pour xer la camra au DCS-37-1 en utilisant l'ensemble des trous de xation marqus B. Utilisez les vis fournies pour xer le DCS-37-1 au mur. Si vous faites passer les câbles de la caméra à travers le mur, placez le bouchon en caoutchouc dans la goulotte du bas pour la sceller. Réglez l'angle de la caméra selon vos désirs, puis remettez le couvercle sur la caméra et faites-le tourner dans le sens horaire pour le verrouiller en place.D-Link DCS-4802E Quick Installation Guide

FRANÇAIS Utilisation du support de montage DCS-37-2 (facultatif) Placez l'autocollant de montage du support DCS-37-2 à l'emplacement souhaité, puis utilisez un foret de 6 mm pour percer les trous nécessaires à 25 mm de profondeur et insérez les chevilles dans les trous. Si vous prévoyez de passer des câbles à travers le mur, vous devrez également percer un trou pour la goulotte. Retirez le couvercle de la caméra. Passez les connecteurs de la caméra à travers la goulotte à l'arrière ou sur le côté du DCS-37-2. Utilisez les vis fournies pour xer la camra au DCS-37-2 en utilisant l'ensemble des trous de xation marqus B. Utilisez les vis fournies pour monter le DCS-37-2 au mur en utilisant les trous de xation intrieurs. Si vous faites passer les câbles de la caméra à travers le mur, placez le bouchon en caoutchouc dans la goulotte latérale pour la sceller. Réglez l'angle de la caméra selon vos désirs, puis remettez le couvercle sur la caméra et faites-le tourner dans le sens horaire pour le verrouiller en place.D-Link DCS-4802E Quick Installation Guide

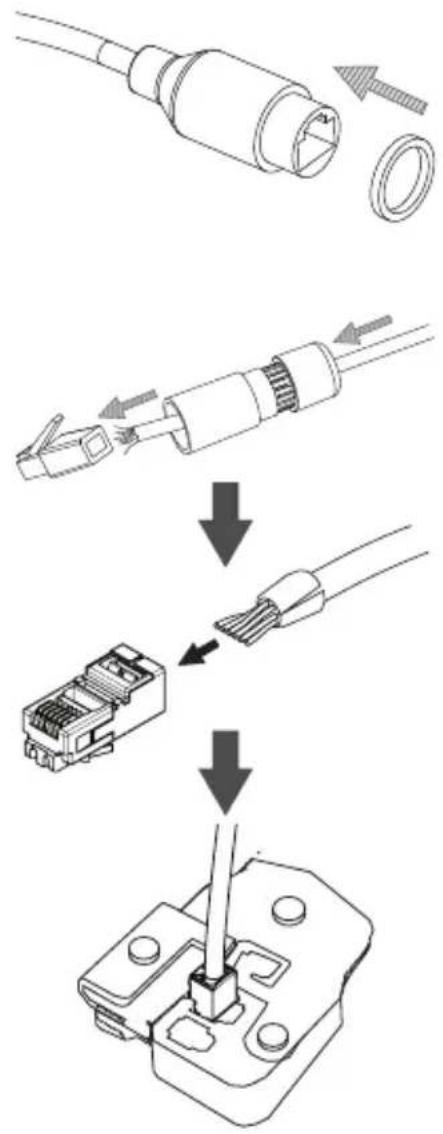

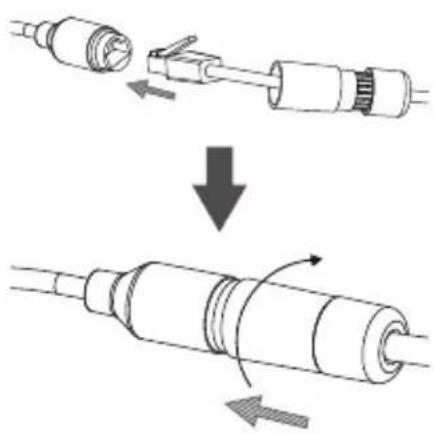

FRANÇAIS Pour imperméabiliser l'installation de votre caméra, suivez les instructions ci-dessous. Il vous faut un câble Ethernet rond, une pince à sertir et des prises RJ-45 pour cette procédure. Imperméabilisation de votre Installation Placez la rondelle autour de la base du connecteur Ethernet comme illustré. Branchez la prise RJ-45 dans le connecteur Ethernet, puis vissez le connecteur étanche dans le connecteur Ethernet en le tournant d'environ un demi-tour dans le sens horaire. Faites passer le câble Ethernet dénudé à travers le connecteur étanche comme illustré, puis sertissez une prise RJ-45 sur le câble. Utilisation du support de montage DCS-37-2 (facultatif)D-Link DCS-4802E Quick Installation Guide

FRANÇAIS Si vous utilisez une connexion PoE pour alimenter votre caméra, xez le bouchon en caoutchouc fourni du connecteur d'alimentation sur le connecteur d'alimentation. Si vous utilisez un adaptateur d’alimentation (non inclus) pour alimenter votre caméra, enroulez du ruban adhésif étanche autour de la connexion en le superposant pour la couvrir. Tournez la partie arrière du connecteur étanche dans le sens horaire jusqu'à former un joint étanche autour du câble Ethernet. Informations complémentaires Vous trouverez une aide supplémentaire et des informations sur le produit en ligne à l'adresse http://www.dlink.com. Informations sur la garantie Consultez le site http://warranty.dlink.com/ pour prendre connaissance de la garantie appliquée dans votre région.D-Link DCS-4802E Quick Installation Guide

L’utilisation des bandes de fréquences des 2.4GHz et 5GHz pour les installations d’accès sans fil incluant les réseaux locaux radioélectriques, aussi appelés WAS/RLAN (Wireless Access System including Radio Local Area Network) est réglementée par l’ARCEP (Autorité de Régulation des Communications Electroniques et des Postes). BANDE DE FREQUENCES DES 2.4GHz L’utilisation de la bande 2400-2483,5 MHz est autorisée à l’intérieur des bâtiments avec une puissance isotrope rayonnée équivalente (PIRE) limitée à 100 mW. L’utilisation en extérieur est autorisée sur la bande de fréquences de 2400-2454 MHz avec une puissance (PIRE) limitée à 100 mW et avec une puissance (PIRE) limitée à 10 mW sur la bande de fréquences 2454-2483,5 MHz.

BANDE DE FREQUENCES DES 5GHZ

Les conditions techniques d'utilisation des fréquences par des installations d’accès sans l incluant les réseaux locaux radioélectriques (WAS/RLAN) dans la bande 5 GHz sont les suivantes : Dans la bande de fréquences 5150-5350 MHz, les installations d’accès sans l incluant les réseaux locaux radioélectriques (WAS/RLAN) sont limitées à une utilisation à l’intérieur des bâtiments avec une Puissance Isotrope Rayonnée Equivalente (PIRE) moyenne maximale de 200 mW. Dans la bande de fréquences 5470-5725 MHz, l’utilisation des installations d’accès sans l incluant les réseaux locaux radioélectriques (WAS/RLAN) à l’intérieur et à l’extérieur des bâtiments est limitée à une PIRE moyenne maximale de 1W. Pour toute information complémentaire et les dernières informations concernant l’évolution de la réglementation française, nous vous conseillons de consulter le site de l’ARCEP : www.arcep.fr En installant et utilisant les produits réseaux sans l de la gamme proposée par D-Link, vous vous engagez donc à respecter cette réglementation. This is a Class A product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures. CE EMI CLASS A WARNING (only for class A product)D-Link DCS-4802E Quick Installation Guide
