MANUALE UTENTE DCS4802E D-LINK

Guida di Installazione

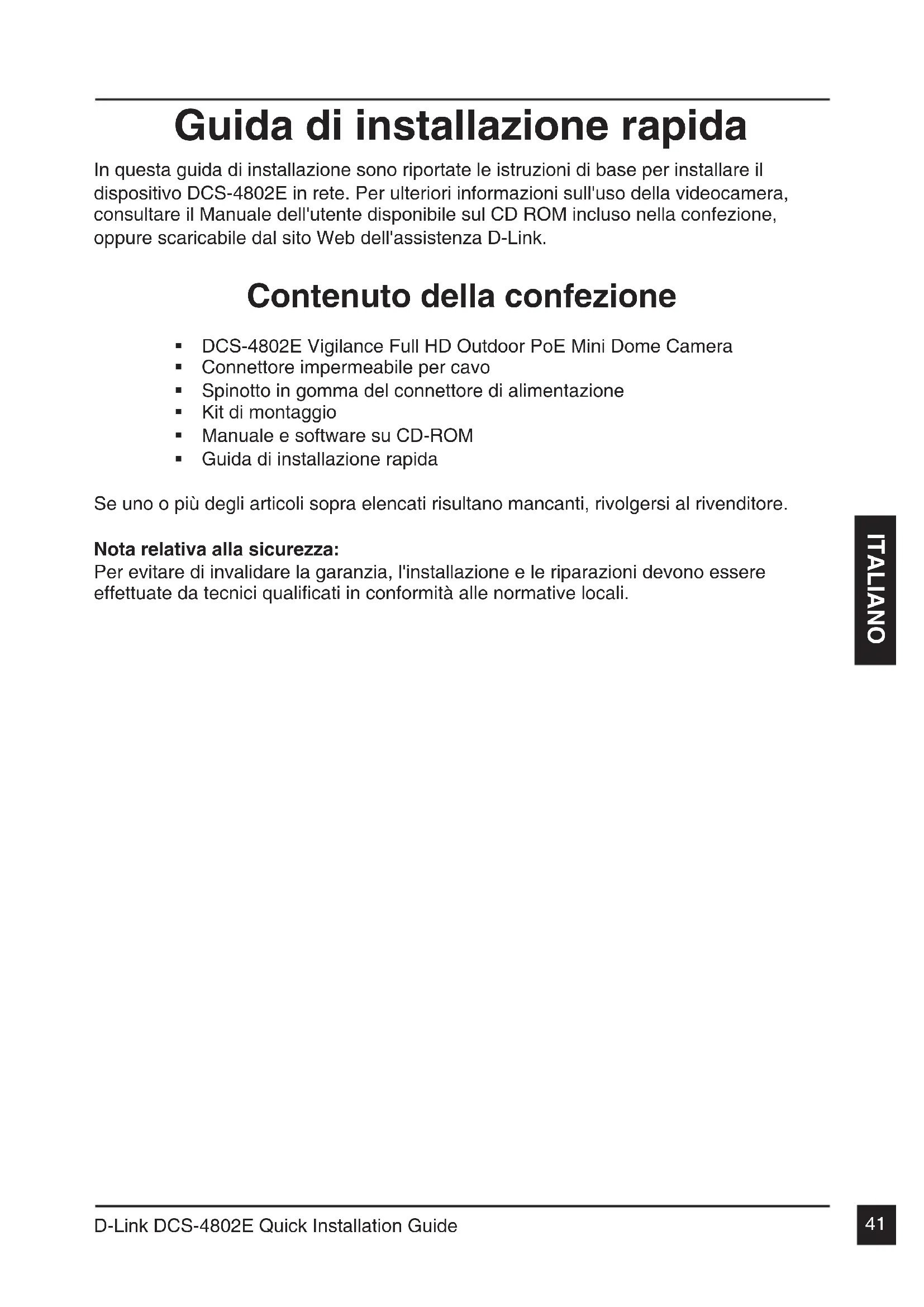

Guida di installazione rapida

In questa guida di installazione sono riportate le istruzioni di base per installare il dispositivo DCS-4802E in rete. Per ulteriori informazioni sull'uso della videocamera, consultare il Manuale dell'utente disponibile sul CD ROM incluso nella confezione, oppure scaricabile dal sito Web dell'assistenza D-Link.

Contenuto della confezione

• DCS-4802E Vigilance Full HD Outdoor PoE Mini Dome Camera
  ■ Connettore impermeabile per cavo
• Spinotto in gomma del connettore di alimentazione
• Kit di montaggio
  ■ Manuale e software su CD-ROM
  ■ Guida di installazione rapida

Se uno o più degli articoli sopra elencati risultano mancanti, rivolgersi al rivenditore.

Nota relativa alla sicurezza:

Per evitare di invalidare la garanzia, l'installazione e le riparazioni devono essere effettuate da tecnici qualificati in conformità alle normative locali.

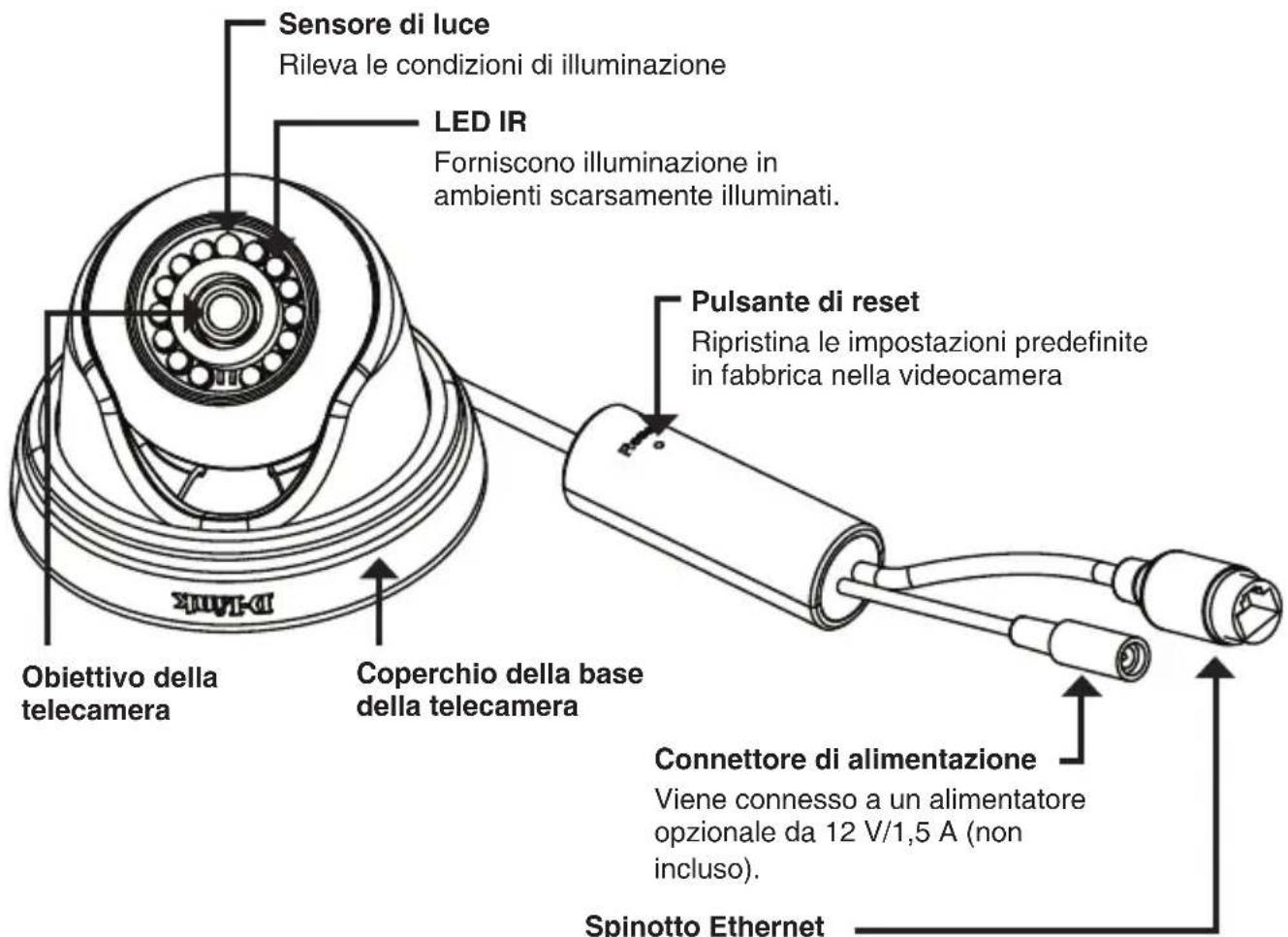

Panoramica hardware

Sensore di luce Rileva le condizioni di illuminazione LED IR Forniscono illuminazione in ambienti scarsamente illuminati. Pulsante di reset Ripristina le impostazioni predefinite in fabbrica nella videocamera Obiettivo della telecamera Coperchio della base della telecamera Connettore di alimentazione Viene connesso a un alimentatore opzionale da 12 V/1,5 A (non incluso). Spinotto Ethernet

Connettore RJ-45 per Ethernet che può essere utilizzato anche per alimentare la videocamera quando si utilizza PoE (Power over Ethernet)

Collegamento della videocamera

È possibile alimentare la videocamera DCS-4802E in due modi diversi: Power over Ethernet (PoE) o con un adattatore di alimentazione.

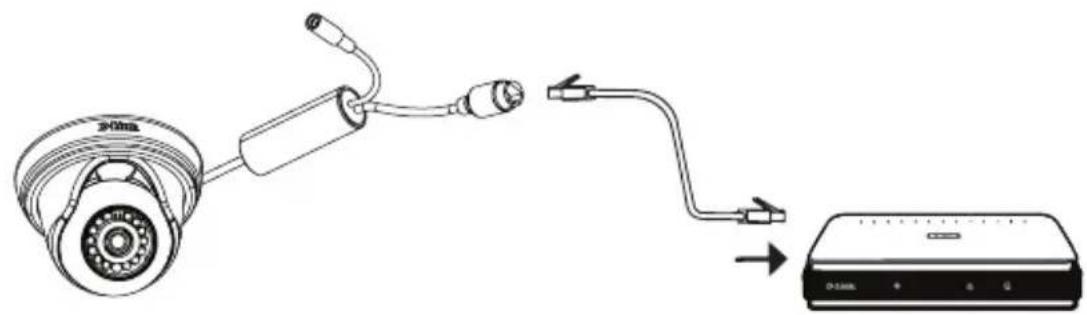

Alimentazione della videocamera tramite PoE (classe 2):

Collegare un cavo Ethernet al jack Ethernet della videocamera. Collegare l'altra estremità del cavo allo switch PoE o all'iniettore PoE.

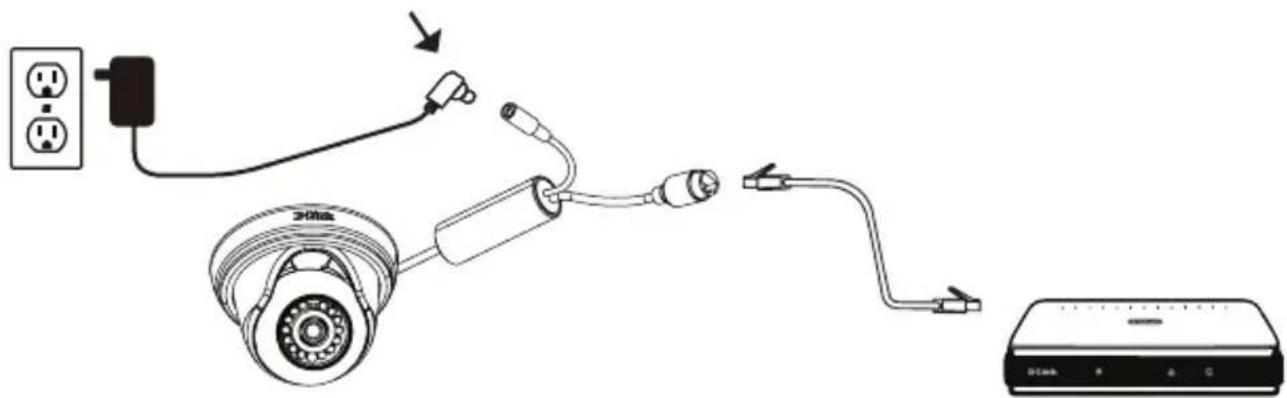

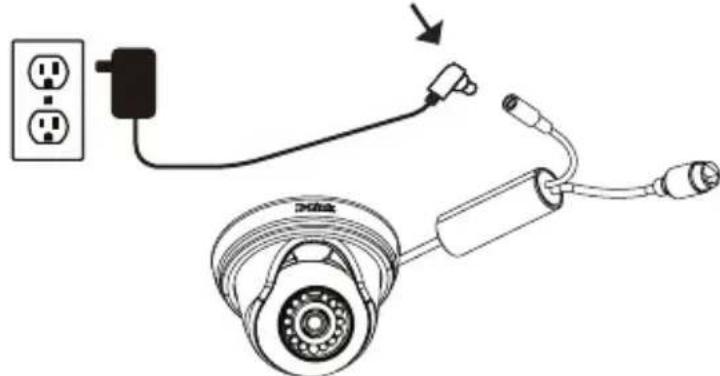

Alimentazione della videocamera con un adattatore di alimentazione (non incluso):

Collegare un adattatore di alimentazione da 1,5 A a 12 V al connettore di alimentazione.

Collegare un cavo Ethernet al jack Ethernet della videocamera. Collegare l'altra estremità del cavo alla rete.

Configurazione della telecamera

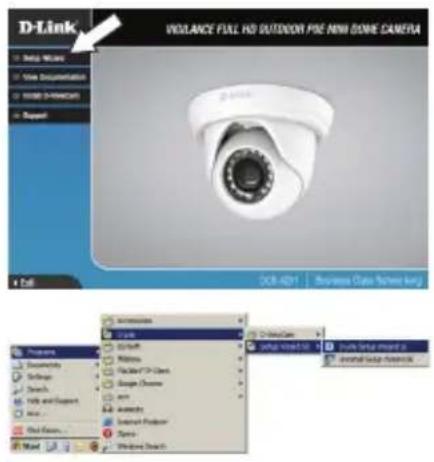

Inserire il CD della videocamera DCS-4802E nell'unità CD-ROM del computer per avviare l'installazione. Se la funzione di Autorun sul computer è disabilitata, o se il D-Link Launcher non si avvia automaticamente, fare clic sul pulsante Start e digitare D:\autorun.exe (dove D: rappresenta la lettera dell'unità CD-ROM), quindi premere Invio.

Fare clic su Setup Wizard (Configurazione guidata) e attenersi alle istruzioni per installare la Configurazione guidata.

Fare clic sull'icona D-Link Setup Wizard SE creata nel menu Start di Windows (Start > D-Link > Setup Wizard SE).

Viene visualizzata la pagina dell'installazione guidata che riporta l'indirizzo MAC e l'indirizzo IP della telecamera. Se la rete dispone di un server DHCP, viene visualizzato un indirizzo IP valido. Se la rete non dispone di un server DHCP, viene visualizzato l'indirizzo IP statico predefinito della telecamera di rete, ovvero 192.168.0.20.

Selezionare la telecamera, quindi fare clic sul pulsante Wizard (Procedura guidata) per continuare.

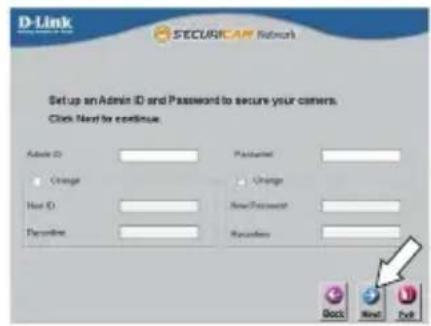

Immettere l'ID dell'amministratore e la password. Quando si effettua l'accesso per la prima volta, l'ID predefinito dell'amministratore è admin, mentre la password viene lasciata vuota.

Selezionare le caselle di controllo se si desidera cambiare l'ID e la password dell'amministratore della telecamera e immettere quelli nuovi da utilizzare.

Fare clic su Next (Avanti) per continuare.

Selezionare DHCP se la telecamera ottiene un indirizzo IP automaticamente da un server DHCP, ad esempio un router. Selezionare Static IP (IP statico) se si desidera immettere manualmente le impostazioni IP della telecamera.

Fare clic su Next (Avanti) per continuare.

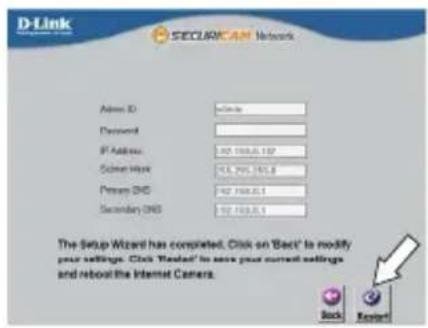

Verificare le impostazioni, quindi fare clic su Restart (Riavvia).

Visualizzazione della telecamera tramite il browser Web

Fare clic sull'icona D-Link Setup Wizard SE creata nel menu Start di Windows (Start > D-Link > Setup Wizard SE).

Selezionare la telecamera e fare clic su Link (Collegamento) per accedere alla configurazione Web.

La procedura guidata di configurazione apre automaticamente il browser Web all'indirizzo IP della telecamera.

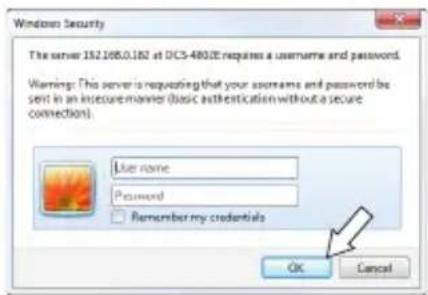

Immettere nome utente (il valore predefinito è admin) e la password (campo vuoto come impostazione predefinita). Fare clic su OK per continuare.

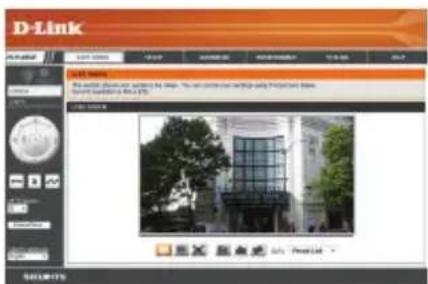

In questa sezione è visualizzato il video in diretta della telecamera. È possibile selezionare il profilo video desiderato e visualizzare le immagini o mettere in funzione la telecamera. Per ulteriori informazioni sulla configurazione Web, fare riferimento al manuale utente incluso sul CD-ROM o scaricabile dal sito Web di D-Link.

D-Link Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data

Istruzioni per il montaggio

Si consiglia caldamente di configurare e testare la videocamera prima di montarla.

Applicare l'adesivo di montaggio nel punto in cui si desidera posizionare la telecamera.

Usare un trapano con una punta da 6 mm per praticare i fori necessari, profondi all'incirca 25 mm, quindi inserire i tasselli nei fori.

Se si passano i cavi della videocamera a parete o a soffitto, praticare un foro al centro e tirare i cavi attraverso il foro. Altrimenti, guidare i cavi della videocamera nell'apposito canale della base dopo il montaggio a parete o a soffitto.

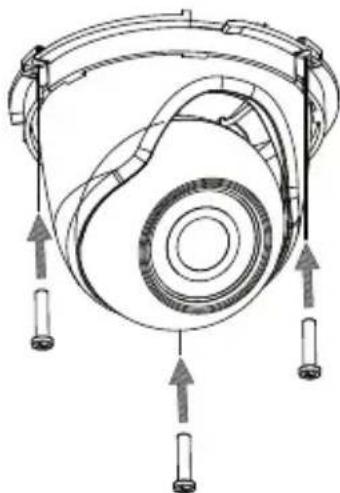

Utilizzare il cacciavite in dotazione per montare la videocamera a parete o a soffitto.

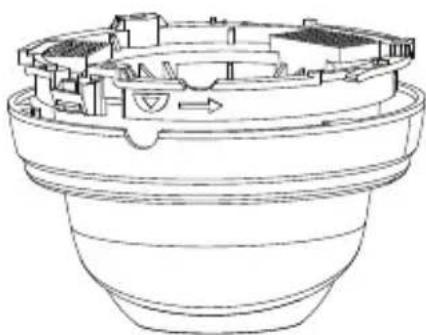

Collegare il coperchio della base della videocamera allineando il canale per cavi al contrassegno sulla base della videocamera, quindi ruotare il coperchio della base della videocamera in senso orario fino a farlo scattare.

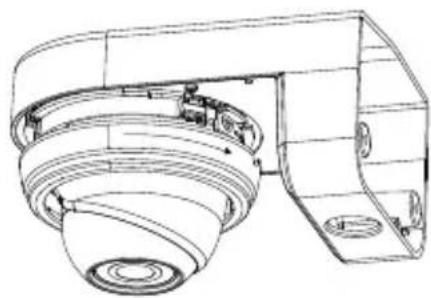

Utilizzo del supporto DCS-37-1 (opzionale)

Collocare l'adesivo per l'installazione del supporto DCS-37-1 nella posizione desiderata, quindi con una punta per trapano da 6 mm praticare i fori richiesti da 25 mm di profondità e inserire dei tasselli da muro nei fori. Se si desidera passare dei cavi nella parete, sarà necessario praticare un foro anche per la canalina dei cavi.

Utilizzare le viti fornite per fissare il supporto DCS-37-1 alla parete.

Rimuovere la copertura dalla telecamera.

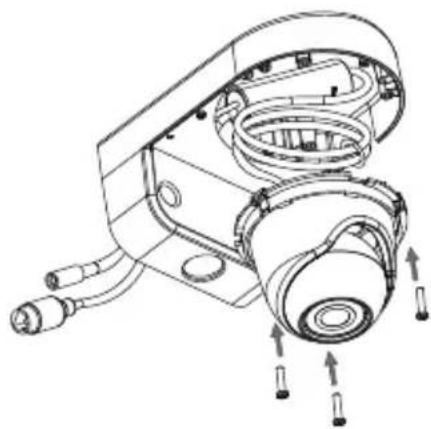

Passare i connettori della telecamera attraverso il retro o la canalina per cavi sul fondo del supporto DCS-37-1. Utilizzare le viti in dotazione per montare la telecamera sul supporto DCS-37-1 utilizzando il set di fori di montaggio contrassegnati B.

Regolare l'angolazione della videocamera come desiderato, quindi rimontare la copertura sulla videocamera e ruotarla in senso orario per bloccarla in posizione.

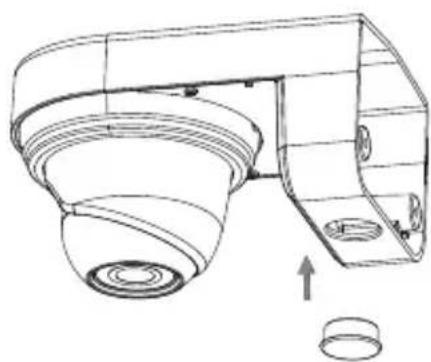

Se si passano i cavi della videocamera nella parete, collocare il tappo in gomma nella canalina per cavi sul fondo per sigillarla.

Utilizzo del supporto DCS-37-2 (opzionale)

Collocare l'adesivo per l'installazione del supporto DCS-37-2 nella posizione desiderata, quindi con una punta per trapano da 6 mm praticare i fori richiesti da 25 mm di profondità e inserire dei tasselli da muro nei fori. Se si desidera passare dei cavi nella parete, sarà necessario praticare un foro anche per la canalina dei cavi.

Utilizzare le viti fornite per fissare il supporto DCS-37-2 alla parete utilizzando i fori di montaggio più interni.

Rimuovere la copertura dalla telecamera.

Passare i connettori della telecamera attraverso il retro o la canalina per cavi laterale del supporto DCS-37-2. Utilizzare le viti in dotazione per montare la telecamera sul supporto DCS-37-2 utilizzando il set di fori di montaggio contrassegnati B.

Regolare l'angolazione della videocamera come desiderato, quindi rimontare la copertura sulla videocamera e ruotarla in senso orario per bloccarla in posizione.

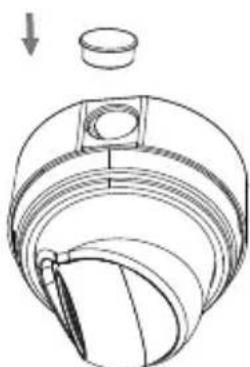

Se si passano i cavi della videocamera nella parete, collocare il tappo in gomma nella canalina per cavi laterale per sigillarla.

Installazione per garantire l'impermeabilità

Per installare la telecamera garantendone l'impermeabilità, attenersi alle istruzioni seguenti. Per questa procedura sono necessari un cavo Ethernet tondo, una pinza a crimpare e spinotti RJ-45.

Posizionare la rondella intorno alla base del connettore Ethernet come illustrato in figura.

Spellare il cavo Ethernet e inserirlo nel connettore impermeabile, come illustrato in figura, quindi crimpare uno spinotto RJ-45 sul cavo.

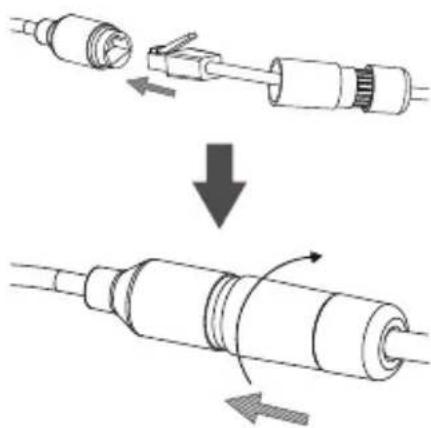

Collegare lo spinotto RJ-45 al connettore Ethernet, quindi avvitare il connettore impermeabile a quello Ethernet ruotandolo di mezzo giro in senso orario.

Ruotare la parte posteriore del connettore impermeabile in senso orario finché non si forma una tenuta stagna attorno al cavo Ethernet.

Se si utilizza il collegamento PoE per alimentare la videocamera, inserire l'apposito tappo in gomma nel connettore di alimentazione.

Se si utilizza un adattatore di alimentazione (non incluso) per alimentare la videocamera, avvolgere del nastro impermeabile attorno al connettore sovrapponendolo in modo da coprirlo.

Ulteriori informazioni

Per maggiori informazioni e dettagli sul prodotto, visitare il sito Web all'indirizzo http://www.dlink.com.

Termini di garanzia

Per informazioni sulla garanzia nel proprio paese, visitare il sito http://warranty.dlink.com/.

Il presente prodotto appartiene alla classe A. Se utilizzato in ambiente domestico il prodotto può causare interferenze radio, nel cui caso è possibile che l'utente debba assumere provvedimenti adeguati.

警告使用者：

La presenza di questo simbolo sul prodotto o sulla confezione del prodotto indica che, in conformità alle leggi e alle normative locali, questo prodotto non deve essere smaltito nei rifiuti domestici, ma avviato al riciclo. Una volta terminato il ciclo di vita utile, portare il prodotto presso un punto di raccolta indicato dalle autorità locali. Alcuni questi punti di raccolta accettano gratuitamente i prodotti da riciclare. Scegliendo di riciclare il prodotto e il relativo imballaggio, si contribuirà a preservare l'ambiente e a salvaguardare la salute umana.

D-Link e l'ambiente

D-Link cerca da sempre di ridurre l'impatto ambientale dei propri stabilimenti e dei propri prodotti. Allo scopo di ridurre al minimo tale impatto, D-Link progetta e realizza i propri prodotti in modo che rispettino il più possibile l'ambiente, utilizzando materiali riciclabili a basso tasso di tossicità sia per i prodotti che per gli imballaggi.

D-Link raccomanda di spegnere sempre i prodotti D-Link o di scollegarne la spina quando non vengono utilizzati. In questo modo si contribuirà a risparmiare energia e a ridurre le emissioni di anidride carbonica.

Per ulteriori informazioni sui prodotti e sugli imballaggi D-Link a ridotto impatto ambientale, visitate il sito all'indirizzo www.dlinkgreen.com
